1 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Flying Probe Tester Baugruppentest mit Flying Prober und Netztest

2 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Flying Probe Test Eigenschaften: 4 positionierbare Testnadeln Test auf Fertigungsfehler (Open, Short, R-, C-, L-Werte) Vorteile: keine Adapterkosten Testpads kleiner im Vergleich zu Nadeladapter (0.2 mm zu 0.8 mm) kurze Prüfprogrammerstellungszeit niedrige Prüfprogrammerstellungskosten

3 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Netztest Verkürzung der Testzeit Reduziert die Anzahl von Kontaktierungen und dadurch die Testzeit (beim Standardtest werden die benachbarten Netze kontaktiert um SHORTs zu erkennen; beim Netztest werden die Netze in der Regel nur einmal kontaktiert) Testzeitreduzierung: Faktor 2.5 bis 7 Verbesserung der Fehlerabdeckung - Vollständige Kontrolle der Kontaktierungen - Verbesserung der Fehlerabdeckung in Bezug auf SHORTs (2 beliebige Leitungen) - Verbesserung der Fehlerabdeckung in Bezug auf IC-OPEN, - falls eine interne Impedanz (R,C) messbar ist - Verbesserung der Fehlerabdeckung in Bezug auf Leitungsunterbrechungen Methode zur Verkürzung der Testzeit und Verbesserung der Fehlerabdeckung

4 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Beispiel für Netztest -Anwendung Standard-Test ~ 1300 Nadelbewegungen NET (z) Test ~ 260 Nadelbewegungen 100 1000 200 60 200 Elementetest Shorttest IC-Pintest Elementetest NETZtest 100 diskrete Elemente, 200 Netze mit jeweils 5 benachbarten Netzen

5 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Welche Fehler werden durch Netztest erkannt? 1) SHORTS zwischen zwei beliebigen Netzen 2) Elementefehler (OPEN, falscher Wert) für alle mit Potentialen verbundene Elemente 3)IC-OPEN für IC Pins, wenn die Bedingung 1IC/Netz erfüllt ist Welche Fehler werden durch Netztest nicht erkannt? 1) IC-OPEN für IC Pins, wenn sich am Netz mehr als 1 Ein/Ausgang befindet. Verbesserung der Fehlerabdeckung durch Netztest 1) SHORTS zwischen zwei beliebigen Netzen 2) IC-OPEN (Erkennung interner linearer Elemente) Fehlererkennung beim Netztest

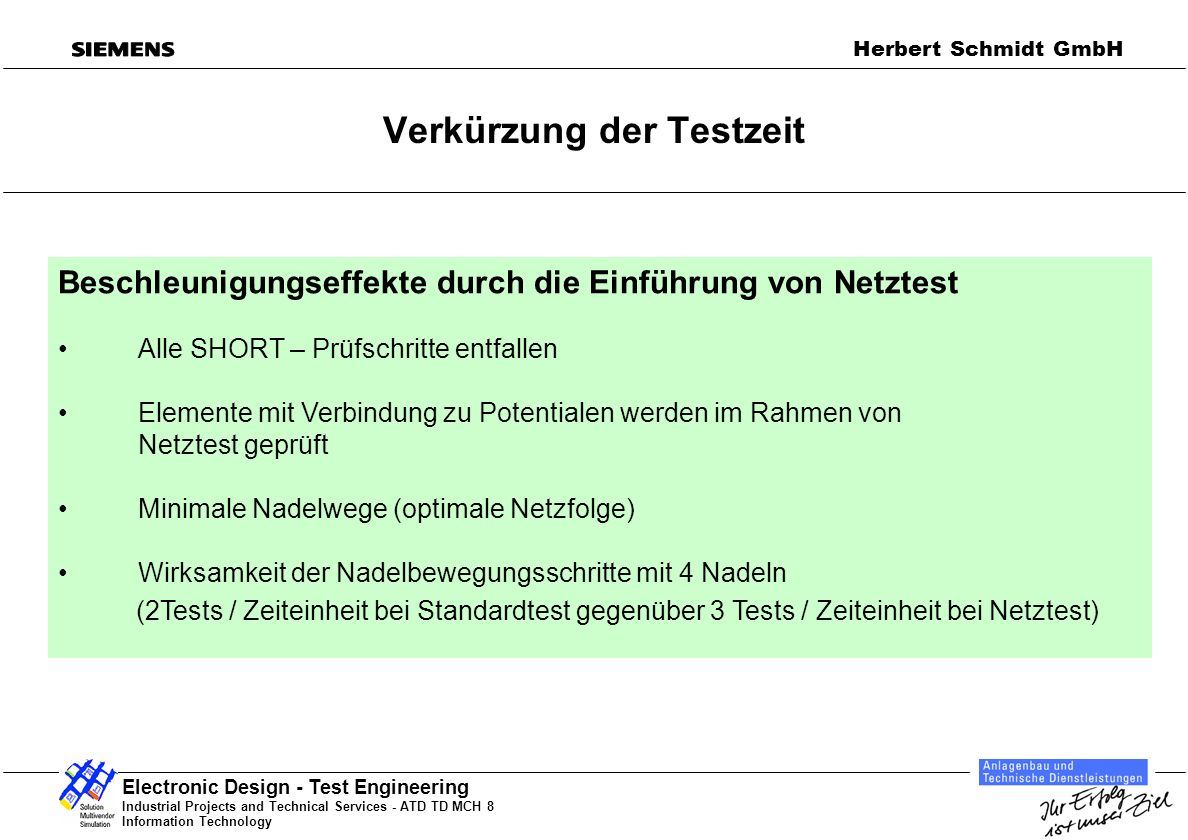

6 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Beschleunigungseffekte durch die Einführung von Netztest Alle SHORT – Prüfschritte entfallen Elemente mit Verbindung zu Potentialen werden im Rahmen von Netztest geprüft Minimale Nadelwege (optimale Netzfolge) Wirksamkeit der Nadelbewegungsschritte mit 4 Nadeln (2Tests / Zeiteinheit bei Standardtest gegenüber 3 Tests / Zeiteinheit bei Netztest) Verkürzung der Testzeit

7 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Kostenvergleich ICT Test / Standard Test / Netztest ICT-Test:Standardtest:Netztest: Progr.k.+Adapterk.: 15.000 EUR Programmk.: 4.000 EURProgrammk.: 6.000 EUR Testkosten/Stck: 0,42 EURTestkosten/Stck: 5 EURTestkosten/Stck: 1 EUR

8 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Kostenvergleich ICT Test / Netztest Test (Fl.-Pr.) / Netztest + Boundary Scan Test ICT-Test:Netztest:Netztest + Boundary Scan: Progr.k.+Adapterk.: 15.000 EUR Programmk.: 6.000 EURProgrammk.: 7.500 EUR Testkosten/Stck: 0,42 EURTestkosten/Stck: 1 EURTestkosten/Stck: 0,625 EUR

9 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH NET (z) Test Software Fabmaster UNICAM TAKAYACA8-File Programmerstellung

10 Industrial Projects and Technical Services - ATD TD MCH 8 Information Technology Electronic Design - Test Engineering Herbert Schmidt GmbH Fehlerfreie Baugruppe Fehlerhafte Baugruppe NET (z) Test- Programm NET (z) Test - Programm Diagnose- Software innerhalb von NET (z) Test NET (z) Test- Programm NET (z) Test - Programm Testen mit Netztest
