1 BildbearbeitungPixelgrafik Grundlagen der Bildbearbeitung FHP - Fachbereich Bauingenieurwesen

2 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 2/15 Grafik-Typen Vektor-BildPixel-Bild Besteht aus Zeichenbefehlen ( z.B. Linie von Punkt X nach Y ) Besteht aus Bild-Punkten ( genannt: Pixel) Wird in dieser Präsentation NICHT behandelt!

3 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 3/15 Aufbau - Pixelgrafik Aus rechteckigen Bildpunkten (Pixel) Jedes Pixel hat eine Farbe Pixel haben KEINE feste Größe Die Auflösung bestimmt die Pixel-Größe

4 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 4/15 Speicherverbrauch: Einflussfaktoren 1. Grafikformat (unterschiedliche Komprimierungsverfahren) 2. Bildgröße (Höhe und Breite) 3. Auflösung (dpi...) 4. Farbtiefe, Farbanzahl Merke: Hohe Qualität und Detail-Reichtum braucht viel Speicher! Einen Mittelwert von Qualität und Speicherverbrauch anstreben!

5 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 5/15 Speicherverbrauch: 1. Grafik-Format JPG, JPEG Optimal für Fotos Verlustbehaftet komprimiert PNG Optimal für Grafik mit Text KEIN Patentschutz, Standart im WWW Verlustfrei komprimiert GIF Optimal für Grafik mit Text Patentgeschützt Verlustfrei komprimiert TIFF Optimal zum Datenaustausch Unkomprimiert und komprimiert

6 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 6/15 Speicherverbrauch: 2. Bildgröße Wenn Höhe und Breite vergrößert werden: Passen mehr Pixel in die Grafik (trotz gleicher Auflösung) Dadurch sind meist mehr Farben notwendig (da jedem Pixel eine Farbe zugeordnet ist) Merke : Kleine Bilder verbrauchen weniger Speicher Große Bilder verbrauchen mehr Speicher

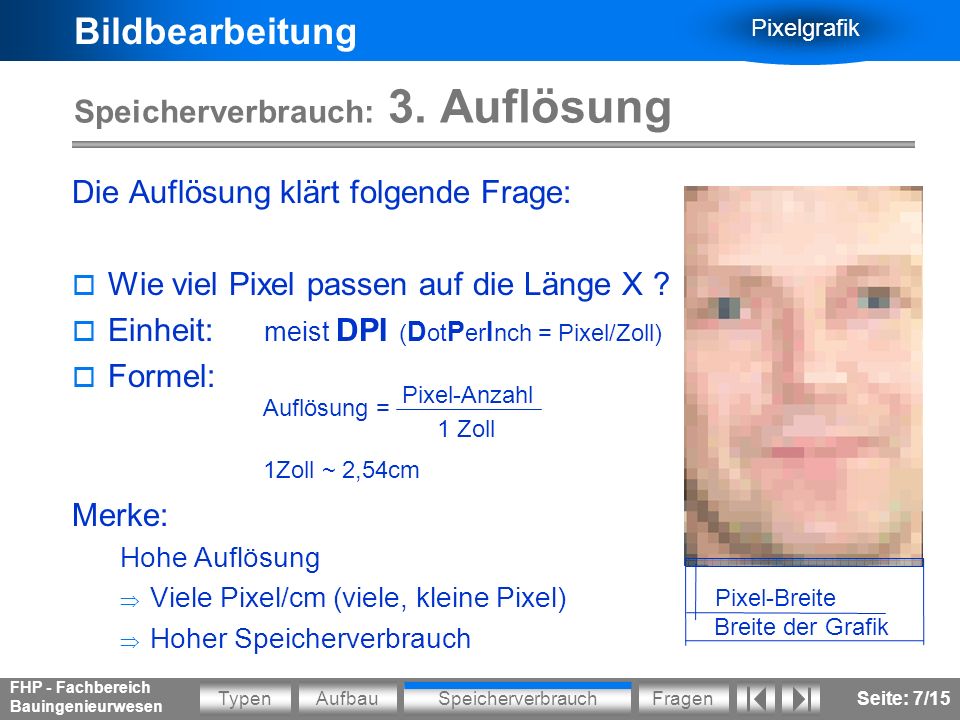

7 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 7/15 Die Auflösung klärt folgende Frage: Wie viel Pixel passen auf die Länge X ? Einheit: meist DPI ( D ot P er I nch = Pixel/Zoll) Formel: Merke: Hohe Auflösung Viele Pixel/cm (viele, kleine Pixel) Hoher Speicherverbrauch Speicherverbrauch: 3. Auflösung Auflösung = Pixel-Anzahl 1 Zoll Pixel-Breite Breite der Grafik 1Zoll ~ 2,54cm

8 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 8/15 Speicherverbrauch: Bildgröße - Auflösung Maße und Auflösung sind voneinander abhängig: 1x1Zoll-Bild enthält bei 72dpi 5184 Pixel (72 Pixel x 72 Pixel = 5184) gleiches Bild bei 150 dpi Pixel (150 Pixel x 150 Pixel = 22500) Auflösung ändern die Darstellungsgröße wird verändert Um die Größe zu erhalten, ist die Pixelanzahl anzupassen! denn: Ein Bild mit höherer Auflösung hat kleinere Pixel. Wenn die Auflösung erhöht wird, müssen Pixel hinzugerechnet werden! ABER: Die Bildqualität wird kaum verbessert. Je nach Güte das Algorithmus!.

9 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 9/15 Speicherverbrauch: 4. Farben - Farbtiefe - Schwarz-Weiß 1 Bit pro Farbe (1 - schwarz, 0 - weiß) Graustufen 8 Bit pro Farbe (für 256 Helligkeitsstufen) Indizierte Farben 8 Bit pro Farbe (für 256 Farben) RGB 24 Bit pro Farbe 8 Bit * 3 (gemischt aus R ed: 0-255, G reen: 0-255, B lue: 0-255) CMYK 32 Bit pro Farbe8 Bit * 4 (gemischt aus C yan: 0-255, M agenta: 0-255, Y ellow: 0-255, Bac k : 0-255) Variation der Farbmodi für einen Farb-Verlauf

10 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 10/15 Speicherverbrauch: 4. Farben - Anzahl - Anzahl der Farben minimieren In Grafikformaten wie PNG und GIF möglich Merke bei Grafiken mit Text: 1. RGB oder CMYK-Farben in 2. Indizierte Farben umwandeln 3. Anzahl der verwendeten Farben sinnvoll beschränken

11 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 11/15 Fragen zur Pixelgrafik Warum ist das so kompliziert … Grafik als Schachbrett aus Rechtecken, die keine feste Größe haben? Pixelgrafiken sollen durch viele Medien darstellbar sein ( z.B. Scanner, Monitor, Beamer, Drucker … ) Jedes Medium funktioniert anders: Der Flachbrett-Scanner beleuchtet zeilenweise, misst die Reflektion und zerlegt diese dann in Pixel Einen Röhren-Monitor gibt es z.B. mit Streifenmaske (statt quadratische Pixel) und nur 72 dpi Auflösung Ein Tintenstrahl-Drucker sprüht Streifen aus runden Punkten Jedes Gerät hat eine eigene Auflösung

12 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 12/15 Fragen zur Pixelgrafik Wie viel Speicher verbraucht ein JPG-Foto, wenn die Datei 500 KB groß ist ? 500 KB Leider Falsch!! Das Format ist wie GIF, PNG usw. KOMPRIMIERT Dadurch ist der reale Speicherverbrauch viel höher! Vergleich: Bei einem ZIP-Paket kann man die Größe nach dem Entpacken auch nicht voraussagen! Das hängt von der Komprimierbarkeit der Daten ab.

13 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 13/15 Fragen zur Pixelgrafik An welchen Schrauben kann ich drehen, wenn mein Bild wenig Speicher verbrauchen soll? 1. Das passende Grafik-Format wählen (JPG oder PNG oder TIFF oder …) 2. Höhe und Breite verringern 3. Die Auflösung verringern 4. Die Anzahl der Farbinformationen begrenzen

14 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 14/15 Fragen zur Pixelgrafik Wie groß ist die Breite und Höhe einer Grafik, wenn diese am Bildschirm (in voller Größe) betrachtet werden soll? Heute stellen 4/3-Monitore min. 1024x768 Pixel dar (z.B. 15 TFT-Monitor) Eine Grafik mit einer Breite von 1024 Pixel und einer Höhe von 768 Pixel füllt die meisten Bildschirme aus Gilt nur wenn: Die Auflösung der Grafik der Monitorauflösung entspricht Beträgt meist 96 dpi

15 Bildbearbeitung Pixelgrafik AufbauSpeicherverbrauchFragenTypen FHP - Fachbereich Bauingenieurwesen Seite: 15/15 Fragen zur Pixelgrafik Wie groß sollte die Auflösung einer Grafik für einen Powerpoint-Vortrag sein? Wenn er mit Bildschirm / Beamer gehalten wird: ~ 96 dpi Wenn es Folien zum Drucken für einen Overhead-Projektor werden sollen: ~ 200 dpi
