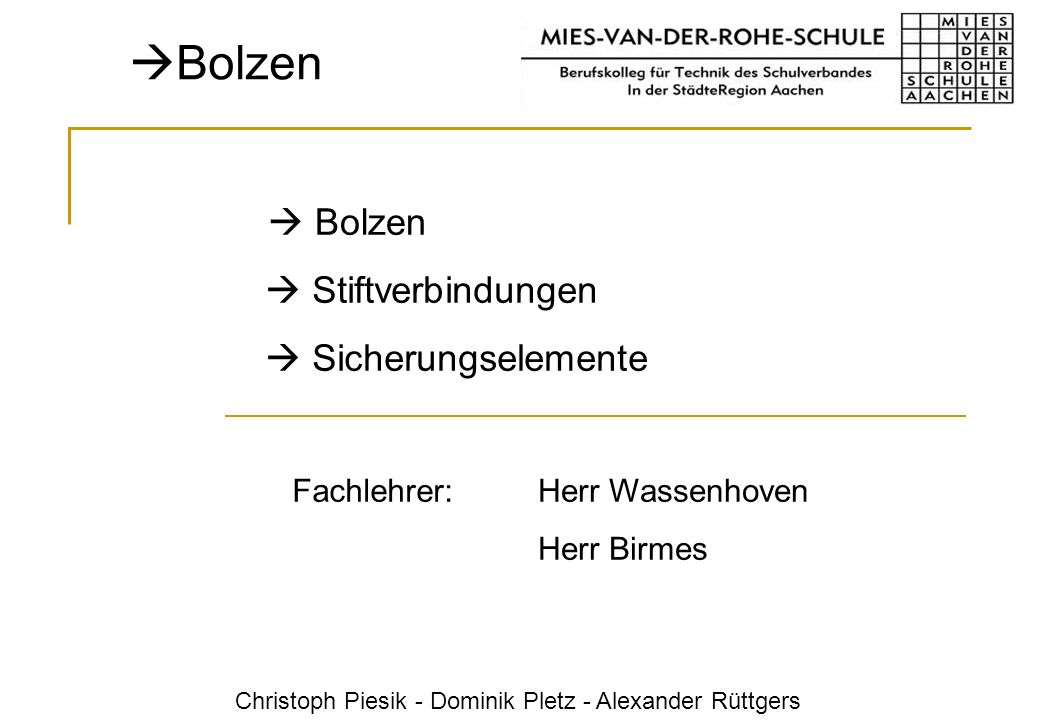

1 Herr Wassenhoven Herr Birmes Fachlehrer: Bolzen Stiftverbindungen Sicherungselemente Christoph Piesik - Dominik Pletz - Alexander Rüttgers

2 Herr Wassenhoven Herr Birmes Fachlehrer: Bolzen Stiftverbindungen Sicherungselemente Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen

3 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen 1) Bolzen mit Halbrundkopf 2) Bolzen mit Flachkopf und Splintloch DIN EN ) Bolzen mit Trapezkopf DIN EN ISO ) Bolzen mit Flachkopf und Splintloch DIN EN ) Bolzen mit Flachkopf und Splintloch DIN EN (9SMnPb28)

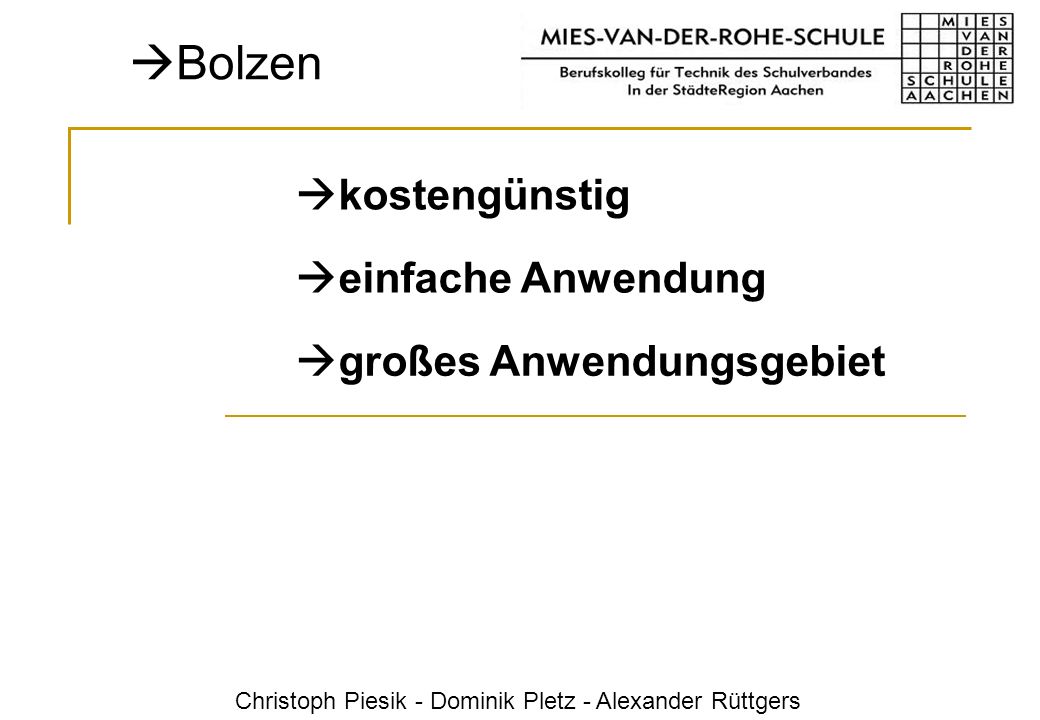

4 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen kostengünstig einfache Anwendung großes Anwendungsgebiet

5 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen …zählen zu den NORM-Teilen nach DIN / EN / ISO …dienen als Gelenke, Führungs- und Positionierelemente … werden in den meisten Anwendungsfällen auf Biegung und Abschärung beansprucht

6 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen F F Anwendungsbeispiel für Bolzen

7 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Bolzen = Anwendungsfaktor = Kraft = Einspannfaktor = Zul. Spannung

8 Herr Wassenhoven Herr Birmes Fachlehrer: Bolzen Stiftverbindungen Sicherungselemente Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen

9 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen Halbrundkerbnagel DIN1476Knebelkerbstift DIN8741 Zylinderkerbstift DIN1470Kegelkerbstift DIN1741

10 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen Kegelstifte Kegelverhältnis 1:50 Kostspielige Herstellung Material: Automatenstahl im ungehärtetem Zustand

11 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen Zylinderstifte Toleranzklassen: m6 - Übergangspassung Schwer lösbar - nicht rüttelfest Material: ungehärteter Stahl, nichtrostender Stahl

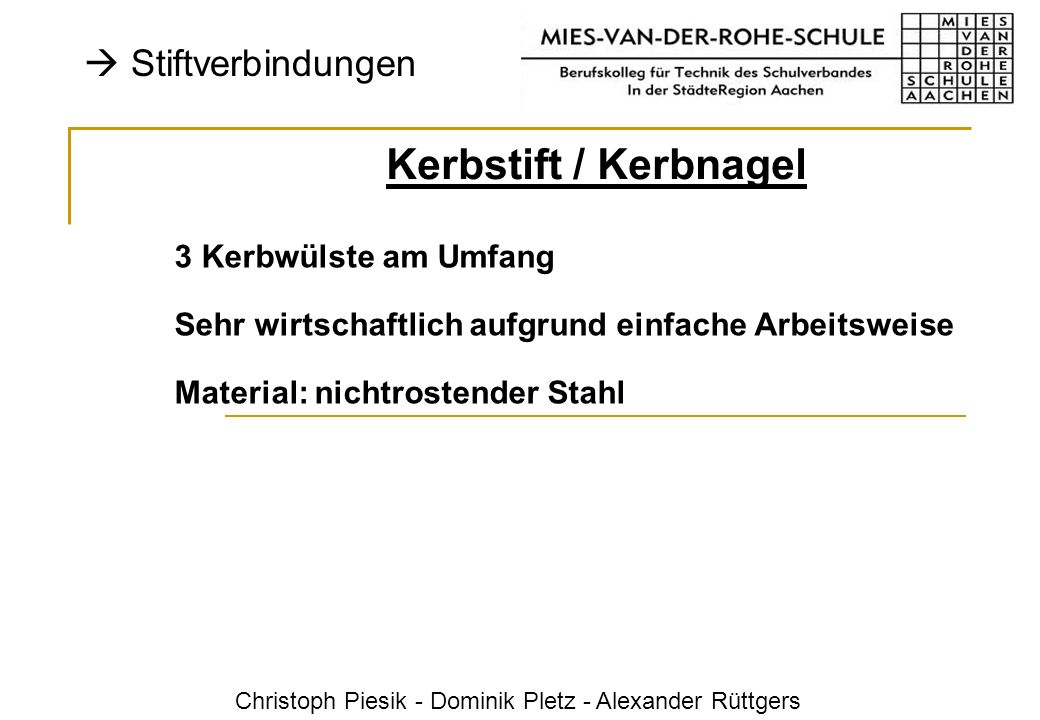

12 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen Kerbstift / Kerbnagel 3 Kerbwülste am Umfang Sehr wirtschaftlich aufgrund einfache Arbeitsweise Material: nichtrostender Stahl

13 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Stiftverbindungen Spanstifte / -Hülsen Übermaß 0,2-0,5mm zum Lochdurchmesser Kegelige Stiftenden erleichtern Einbau Material: gewalzter Federbandstahl

14 Herr Wassenhoven Herr Birmes Fachlehrer: Bolzen Stiftverbindungen Sicherungselemente Christoph Piesik - Dominik Pletz - Alexander Rüttgers Sicherungselemente

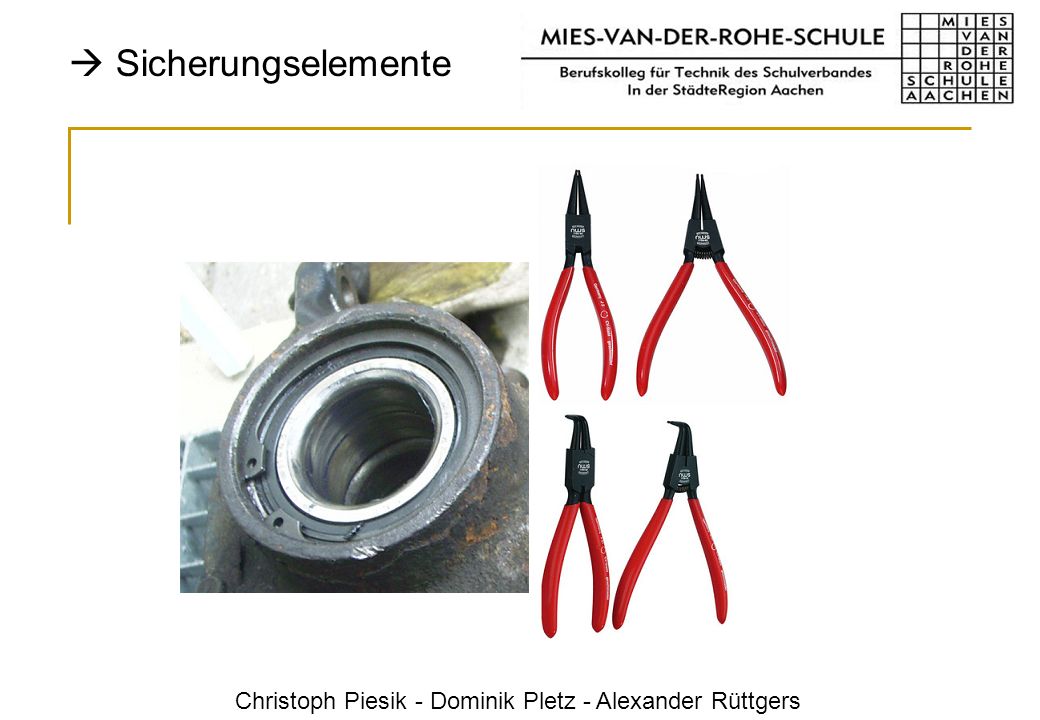

15 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Sicherungselemente Sicherungsringe Material: Federstahl Einfache Montage Lager in Bohrungen / auf Wellen Kostengünstige Herstellung

16 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Sicherungselemente

17 Christoph Piesik - Dominik Pletz - Alexander Rüttgers 1) Sprengring DIN5417 2) Sicherungsring DIN472 3) Runddraht Sprengring DIN7993 4) Spannring SP220 6) BQ Quickblock 5) Sicherungsscheibe AS 7) Sicherungsring DIN471 (brüniert) 8) Sicherungsscheibe DIN6799

18 Christoph Piesik - Dominik Pletz - Alexander Rüttgers Vielen Dank für Ihre Aufmerksamkeit!
