1 Fachausdrücke in der Metallbranche Aluminium Nichteisenmetall Leichtmetall: 2.7kg/dm 3 Meistens als Legierung anzutreffen Rohstoff Bauxit

2 Fachausdrücke in der Metallbranche Anreisslack Hilfsmittel zum Anreissen Risslinien werden sichtbar

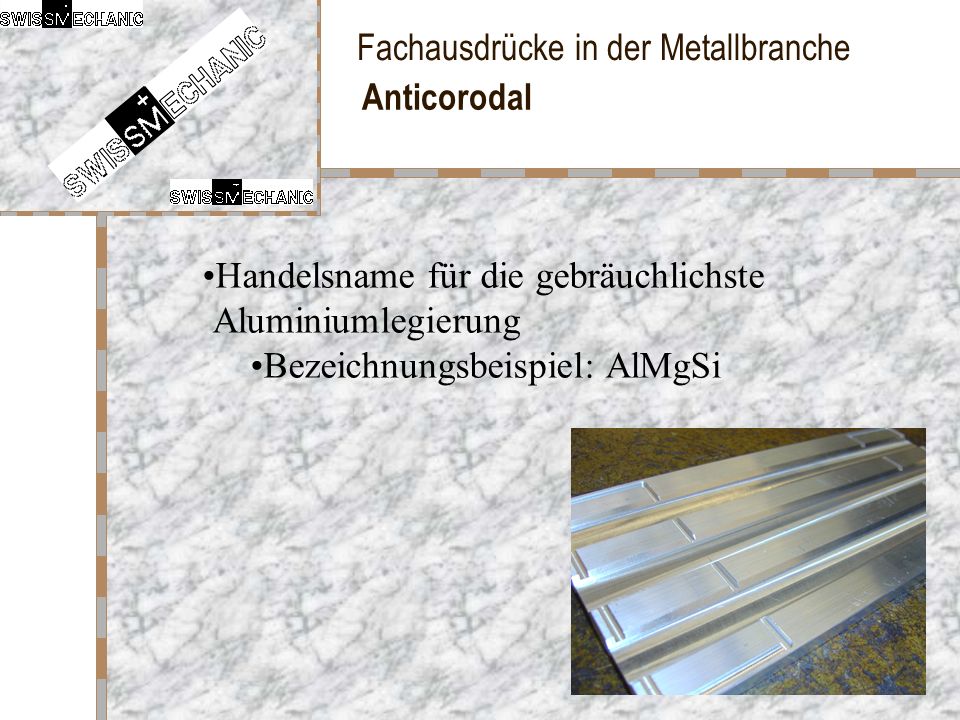

3 Fachausdrücke in der Metallbranche Anticorodal Handelsname für die gebräuchlichste Aluminiumlegierung Bezeichnungsbeispiel: AlMgSi

4 Fachausdrücke in der Metallbranche Arbeitsspindel Aufnahmewelle und Antriebswelle für Werkzeuge (z.B. Fräsen, Bohren, Schleifen) Antriebswelle für Werkstück (z.B. Drehen) NC-technik: Z-Achse Drehmaschine Fräsmaschine Bohrmaschine

5 Fachausdrücke in der Metallbranche Auswerfkeil Zum Lösen von Werkzeugen mit Morsekegel (Flachkegel) z.B. Spiralbohrer und Reduktionshülsen

6 Fachausdrücke in der Metallbranche Arretierung Zur Klemmung von beweglichen Maschinenteilen Werkzeugmaschinen Tische Bohrtische, Frästische Pinolen- und Schraubstock- klemmung

7 Fachausdrücke in der Metallbranche Automatenstahl häufig verwendete Qualitätsstähle (unlegiert und niedrig legiert) durch den Bleizusatz gut zerspanbar (schöne Oberflächen) Bezeichnung z.B. 9SMnPb28 Baustahl

8 Fachausdrücke in der Metallbranche Basisseite / Basisfläche Ausgangsseite/fläche für die Vermassung Ausgangsseite/fläche für die Fertigung (Herstellung des Werkstückes)

9 Fachausdrücke in der Metallbranche Baustahl Für allgemeine Bauzwecke zur Anfertigung von Maschinenteilen

10 Fachausdrücke in der Metallbranche ballig gewölbte Fläche mit Erhöhung in der Mitte

11 Fachausdrücke in der Metallbranche Bezugsseite / Bezugsfläche Ausgangsseite/fläche für die Vermassung Ausgangsseite/fläche für die Fertigung (Herstellung des Werkstückes)

12 Fachausdrücke in der Metallbranche Bezugstemperatur International genormte Prüftemperatur bei +20°C. Die Prüfmittel (Messwerkzeuge und Lehren) haben bei dieser Temperatur ihr vorgeschriebenes Mass

13 Fachausdrücke in der Metallbranche Braue Scharfe Kante(n), die bei der Fertigung (Herstellung) z.B. beim Sägen, Fräsen, Bohren usw. entsteht

14 Fachausdrücke in der Metallbranche Buntmetalle Sie sind die am meisten verwendeten NE-Metalle Kupfer, Nickel, Zink und ihre Legierungen Messing (Kupfer-Zink-Legierung) Bronce (Kupfer-Zinn-Legierung)

15 Fachausdrücke in der Metallbranche Facette Schräg angebrachte Fläche Meist 45° Zur Unfallverhütung Zur Verschönerung

16 Fachausdrücke in der Metallbranche Graphitpulver Schwarzes, sehr feines Pulver Hilfsmittel, zum besser Gleiten, der Höhenreisserauflage auf der Anreissplatte

17 Fachausdrücke in der Metallbranche Grat / Braue Scharfe Kante, die bei der Fertigung (Sägen, Fräsen, Drehen) entsteht Muss vor der nächsten Bearbeitung entfernt werden (z.B. mit Feile), sonst wird die Qualität negativ beeinflusst Siehe Fachausdruck Braue

18 Fachausdrücke in der Metallbranche Guss Werkstoff wird auf Schmelztemperatur erwärmt und zu Halbzeug (Blöcken oder Maschinenteilen) vergossen Hoher Kohlenstoffgehalt selbstschmierend (muss beim Zerspanen nicht gekühlt werden poröser Werkstoff dämpft Schwingungen notlaufschmiereigenschaften

19 Fachausdrücke in der Metallbranche Hauptspindel / Arbeitsspindel Aufnahmewelle von Werkzeug (z.B.Bohren, Fräsen, Schleifen) Aufnahmewelle für Werkstück (z.B Drehen) Siehe auch Arbeitsspindel Drehen Bohren Fräsen

20 Fachausdrücke in der Metallbranche Höhenreisser Anreisswerkzeug mit Massstab und Nonius zum Übertragen von parallelen Rissen Genauigkeit: +/-0.1 Hartmetallspitze

21 Fachausdrücke in der Metallbranche Inbus Innensechskant-Schraubenschlüssel

22 Fachausdrücke in der Metallbranche Innenhohl Oberflächen-Unebenheit mit Vertiefung in der Mitte

23 Fachausdrücke in der Metallbranche INOX Handelsname für rostfreie Stahlsorten Werkzeugstahl

24 Fachausdrücke in der Metallbranche ISO-Toleranzen Internationales Tol-System Alle Abmasse sind in 1/1000 Grosse Buchstaben hinter dem Nennmass beziehen sich auf Bohrungen 20H7 Kleine Buchstaben hinter dem Nennmass beziehen sich auf Wellen 20h7

25 Fachausdrücke in der Metallbranche Istmass Effektiv gemessenes Mass am Werkstück

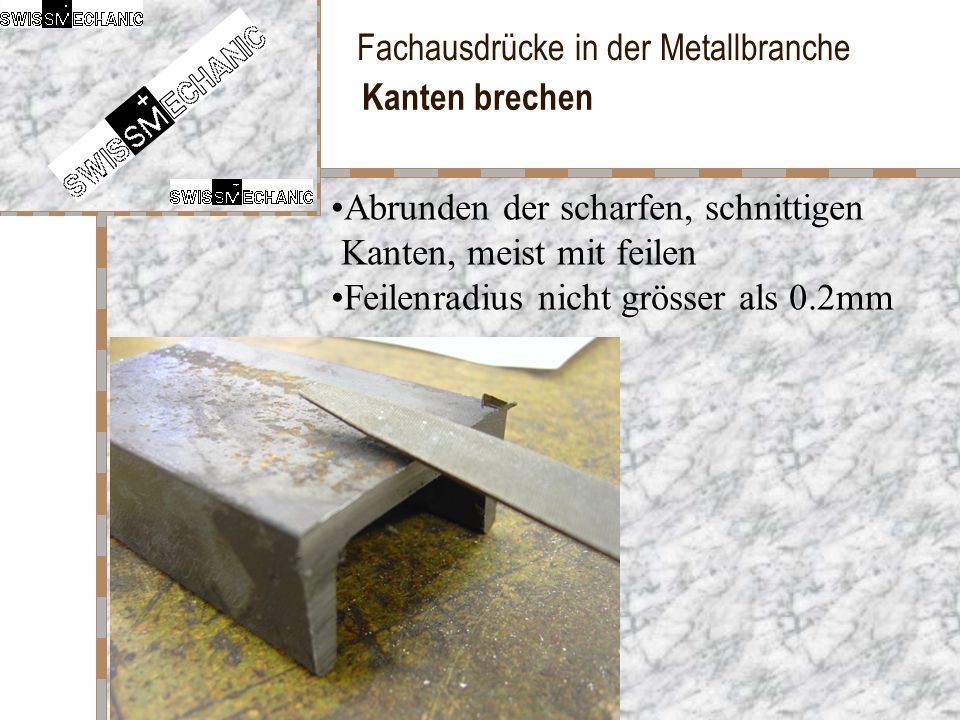

26 Fachausdrücke in der Metallbranche Kanten brechen Abrunden der scharfen, schnittigen Kanten, meist mit feilen Feilenradius nicht grösser als 0.2mm

27 Fachausdrücke in der Metallbranche Kantenabrundung Abrunden der scharfen, schnittigen Kanten, meist mit feilen Feilenradius nicht grösser als 0.2mm

28 Fachausdrücke in der Metallbranche Kernlochbohrung Bohrung um anschliessend mit dem Gewindebohrer ein Innengewinde zu schneiden

29 Fachausdrücke in der Metallbranche Körnung Geschlagene Vertiefung Ø1.5 – 2mm (muss grösser sein als die Querschneide eines Spiralbohrers) Anwendung: positions- genaues Bohren Körnerspitz hat einen Winkel von 60°

30 Fachausdrücke in der Metallbranche Kontrollkörnung Geschlagene Vertiefung Ø < 0.5 mm, die als Hilfe für ein genaues Weiterarbeiten dient Anwendung: Zentrum für Spitzzirkel um Risse hervorzuheben

31 Fachausdrücke in der Metallbranche Legierung Das Zusammenschmelzen zweier oder mehrere Metalle Kupfer und Zink = Kupfer und Zinn = Messing Bronce

32 Fachausdrücke in der Metallbranche Läppen Arbeitsverfahren um feinste Oberflächen zu erhalten Feinstschleifverfahren mit losem Schleifmittel (Läpp- paste) Anwendung: Prüfflächen bei Endmassen

33 Fachausdrücke in der Metallbranche Messing Kupfer-Zink Legierung Grundsätzlich in drei Sorten eingeteilt: hart, halbhart und weich Bezeichnung z.B. CuZn36Pb3

34 Fachausdrücke in der Metallbranche Morsekegel Werkzeugkegel, um den Kraftschluss zwischen Maschinenspindel und Werkzeug herzustellen. Konizität von Morsekegeln ist genormt: der Ø verändert sich um 1mm auf eine Länge von 50mm Innenkegel Aussenkegel

35 Fachausdrücke in der Metallbranche Nonius Hilfsmassstab, der die Ablesegenauig- keit erhöht 1 / / 100 Rundskala Rundnonius

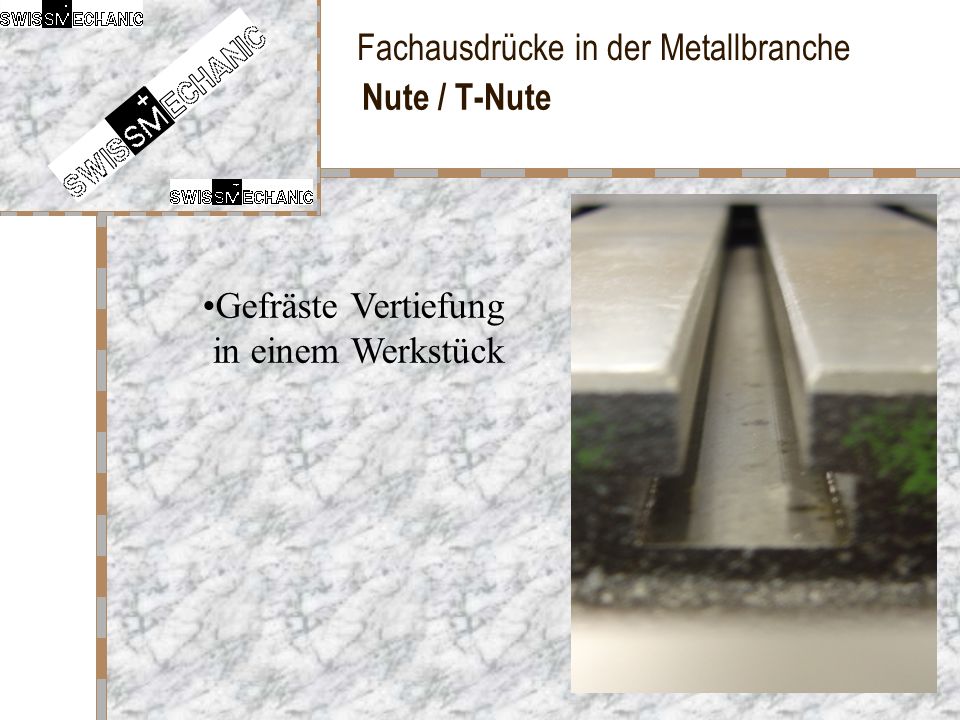

36 Fachausdrücke in der Metallbranche Nute / T-Nute Gefräste Vertiefung in einem Werkstück

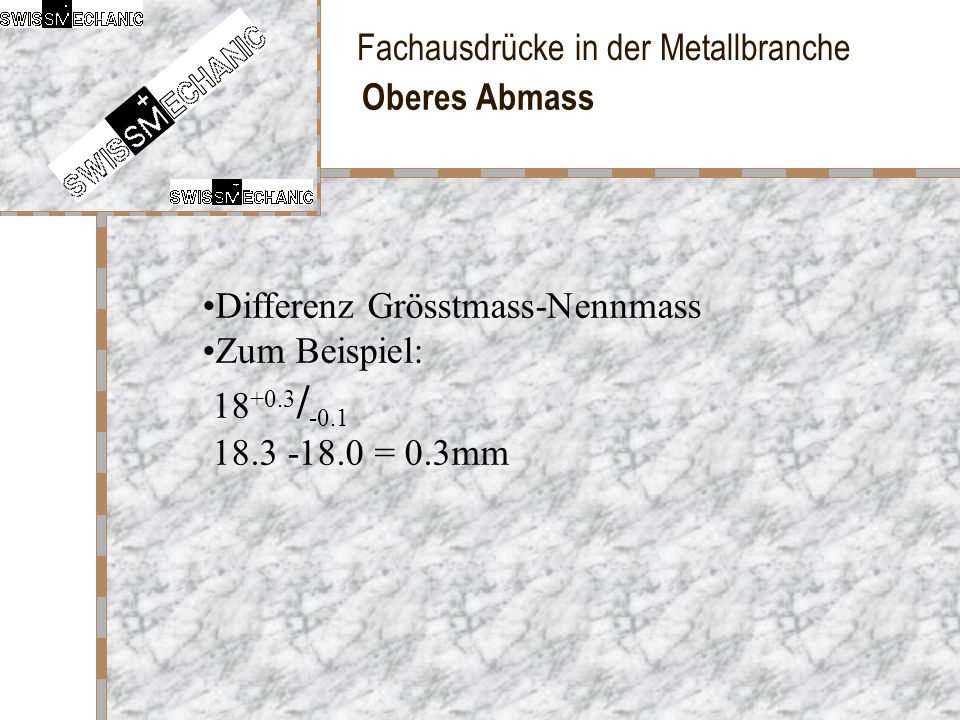

37 Fachausdrücke in der Metallbranche Oberes Abmass Differenz Grösstmass-Nennmass Zum Beispiel: / = 0.3mm

38 Fachausdrücke in der Metallbranche Parallaxfehler Messfehler Ablesefehler bei schrägem Blickwinkel und unterschiedlicher Ablesehöhe

39 Fachausdrücke in der Metallbranche Parallelreisser Anreisswerkzeug ohne Massstab zum Abtragen paralleler Masse oder Höhen

40 Fachausdrücke in der Metallbranche Querschneide Die Querschneide ver- bindet die beiden Haupt- schneiden im Bereich des Bohrerkerns. Sie schabt und erhöht die Vorschub- kraft.

41 Fachausdrücke in der Metallbranche Radius Abrundung einer Kante

42 Fachausdrücke in der Metallbranche randrieren Arbeitstechnik zum eine griffige Oberfläche zu erhalten.

43 Fachausdrücke in der Metallbranche Reduktionshülse Kleine Kegel können durch Aufstecken entsprechender Hülsen (Reduktionshülsen) dem Innenkegel der Bohrspindel angepasst werden

44 Fachausdrücke in der Metallbranche Riefenbildung Verkratzte Oberfläche beim Feilen

45 Fachausdrücke in der Metallbranche Rohmass/ -kontrolle Werkstückmasse vor der Bearbeitung Kontrollieren der Werkstückmasse am rohen Stück

46 Fachausdrücke in der Metallbranche Schaft Bestandteil eines Werkzeuges, an dem es gehalten oder gespannt wird

47 Fachausdrücke in der Metallbranche schlichten Kleine Spanabnahme mit speziellen Anforderungen an Mass oder Form. Hohe Oberflächengüte

48 Fachausdrücke in der Metallbranche Schneidkeil Form der Schneide bei spanender Bearbeitung

49 Fachausdrücke in der Metallbranche schruppen Viel Material in möglichst kurzer Zeit wegnehmen, ohne Anforderungen an Mass, Form oder Oberfläche

50 Fachausdrücke in der Metallbranche Sollmass Das anzustrebende Mass, Mitte der Toleranz

51 Fachausdrücke in der Metallbranche Stahl 37 Allgemeiner Baustahl, bei denen die Mindestzugfestigkeit (370N/mm 2 ) für ihre Verwendung entscheidend ist.

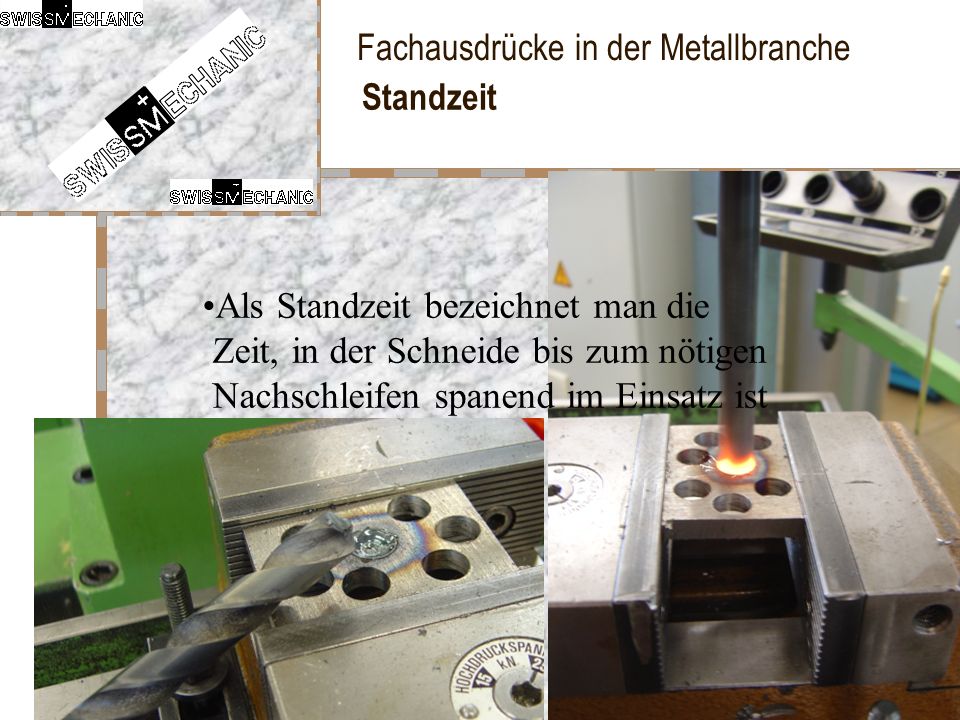

52 Fachausdrücke in der Metallbranche Standzeit Als Standzeit bezeichnet man die Zeit, in der Schneide bis zum nötigen Nachschleifen spanend im Einsatz ist

53 Fachausdrücke in der Metallbranche Steilkegel Werkzeugkegel der steiler ist als ein Morsekegel. Konizität 1:3.5 Nicht selbsthaftend

54 Fachausdrücke in der Metallbranche Stirnseite Die kleinste Fläche am Werkstück

55 Fachausdrücke in der Metallbranche Toleranz Massbereich, indem sich das Istmass befinden muss, damit das Werkstück nicht Ausschuss ist

56 Fachausdrücke in der Metallbranche Toter Gang Spiel zwischen Mutter und Gewindewelle

57 Fachausdrücke in der Metallbranche Unteres Abmass Differenz zwischen Nennmass - Kleinstmass / = 17.9mm

58 Fachausdrücke in der Metallbranche Verschleiss Abnutzung, z. B. einer Werkzeugschneide

59 Fachausdrücke in der Metallbranche verjüngt Zu einem Spitz einlaufend, Konus

60 Fachausdrücke in der Metallbranche Walzhaut Zum Teil hart wie Glas. Entsteht beim Verarbeiten des Stahls zu Halbzeugen Rostfarbige Schicht Siehe Zunderschicht

61 Fachausdrücke in der Metallbranche wellig Oberflächenunebenheit mit unterschiedlich hohen Vertiefungen

62 Fachausdrücke in der Metallbranche Werkzeugstahl Stahl, der zur Herstellung von Werkzeugen dient Unlegiert, niedrig- und hochlegiert Schnittgeschwindigkeit mit HSS ist gering (kleiner 12m/min) Grosser Werkzeugverschleiss

63 Fachausdrücke in der Metallbranche Zentrumkörnung Geschlagene Vertiefung Ø < 2.5mm Dient zum Zentrieren des Spiralbohrers

64 Fachausdrücke in der Metallbranche Zunderschicht Zum Teil hart wie Glas. Entsteht beim Verarbeiten des Stahls zu Halbzeugen Rostigfarbige Schicht Siehe Walzhaut
