1 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 1 RoniKolli7 Herstellbarkeitsanalyse Biegesimulation Berechnung von CNC-Daten Berücksichtigung von Materialeigenschaften 3R solutions

2 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 2 Globalkonzept 3R solutions

3 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 3 RoniKolli7 im Globalkonzept RoniCAD Isometrie RoniKolli7 Isometrie-Rohr Werkstatt RAMP 3R solutions CNC

4 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 4 Einsatz Einsatzgebiet o Einzelrohrfertigung Schiffbau Anlagenbau Kraftwerksbau o Serienproduktion Automobilindustrie Einsatzort o Konstruktion Werft o Planung Zulieferer o Werkstatt Biegemaschine 3R solutions

5 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 5 Vorteile auf einen Blick o Vermeidung von Fehlern in der Konstruktionsphase Bogen in Bogen Abstand zwischen zwei Bögen Fehlende Einspannlänge Überprüfung von Bauteilen Fehlende Werkzeuge o Schnelle und einfache Herstellbarkeitsanalyse Just in time 3R solutions

6 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Vorteile auf einen Blick 6 o Produktionsprozess wird nicht unterbrochen Keine Umrüstzeiten Keine oder kurze Testzeiten Isometrie kann auf gesamtem Maschinenpark getestet werden Automatische Lösungssuche bei Kollisionen o CNC-Daten Einfache Erzeugung von CNC-Daten Berücksichtigung von Materialeigenschaften Rückfederung Streckung Biegemoment 3R solutions

7 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Technische Möglichkeiten 7 Viele Kunden nutzen die technischen Möglichkeiten der Biegemaschine und der Steuerung nicht! Intuitive Benutzerschnittstelle Erweiterte Funktionalität bei vereinfachter Handhabung Hoher Grad an Automatisierung 3R solutions

8 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Technische Möglichkeiten 8 Einfaches Aufrüsten der CNC-Steuerung Bereitstellung vieler Import- und Exportmöglichkeiten Verwaltung beliebig vieler Rohr-Isometrien Verwaltung beliebig vieler Werkzeuge Möglichkeit zur Konstruktion virtueller Maschinen und Werkzeuge Verwaltung beliebig vieler Materialeigenschaften CNC-Daten können direkt übertragen werden 3R solutions

9 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Software-Framework 9 Modularer Aufbau 1.Biegesimulation 2.Werkzeugeditor 3.Maschineneditor 4.Materialverwaltung 3R solutions

10 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Maschineneditor 10 Maschineneditor Schnelles Erfassen von Rohrbiegemaschinen 3D-Ansicht zur Erstellungszeit Einfache Zuweisung von Bewegungsgruppen Sofortige Einbindung in RoniKolli7 Vorschau der Bewegungen durch Animation 3R solutions

11 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Werkzeugeditor 11 Werkzeugeditor Modularer Aufbau individueller Werkzeuggruppen Einfache Werkzeuge Mehrebenenwerkzeuge Geeignet für Mehrkopfmaschinen Sonderwerkzeuge 3D-Ansicht zur Erstellungszeit Zuweisung von Maschinen Sofortige Einbindung ins RoniKolli7 3R solutions

12 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Materialmanager 12 Materialmanager Einfaches Erfassen von Materialeigenschaften Individuelle Darstellung der Eigenschaften nach Material Maschine Außendurchmesser Wandstärke Biegeradius Verwaltung von Rückfederung Streckung Bogenlänge Verkürzung der Vorschübe durch Auffederung des Bogens 3R solutions

13 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Abzweige und Schweißnahtlage 3R solutions Abzweig Einfache Konstruktion von Abzweigen 3D-Darstellung von Abzweigen Körnungsfunktion Schweißnahtlage Automatische Berechnung der optimalen Lage Position Zugzone oder Druckzone Berücksichtigung des Abstands zum Abzweig Automatische Berechnung der ersten Verdrehung 3D-Darstellung der Schweißnaht

14 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation 3R solutions Abzweige und Schweißnahtlage Position Abzweig Verdrehung Schweißnaht P2 P3 X XZ P3 P2 -135,00°45,00° 135,00°45,00°

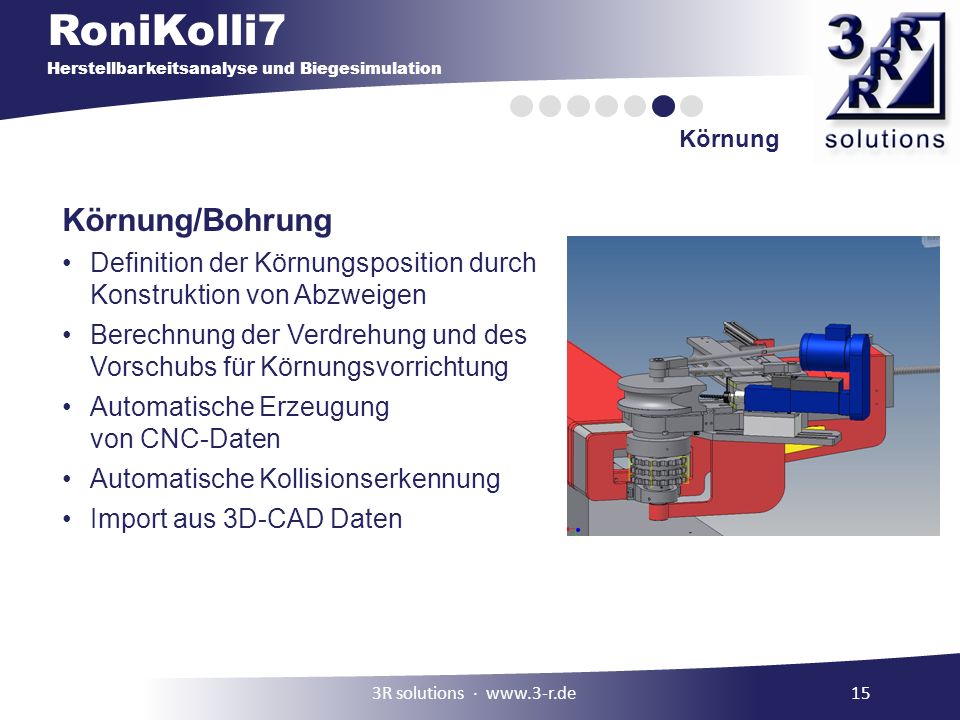

15 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Körnung 3R solutions Körnung/Bohrung Definition der Körnungsposition durch Konstruktion von Abzweigen Berechnung der Verdrehung und des Vorschubs für Körnungsvorrichtung Automatische Erzeugung von CNC-Daten Automatische Kollisionserkennung Import aus 3D-CAD Daten

16 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Taktzeitberechnung 3R solutions Umrüstzeit Zeit zum Werkzeugwechsel Stückzahl Anzahl der zu biegenden Rohre Taktzeit Zeit zum Biegen eines Rohres Rohrwechsel Zeit Entnehmen des gebogenen Rohres und zum Bestücken mit einem neuen Rohr Gesamtzeit Zeit zum Herstellen aller Rohre

17 RoniKolli7 Herstellbarkeitsanalyse und Biegesimulation Taktzeitberechnung 3R solutions Bewegungsbaum Definition CNC-Achsen Definition Abhängigkeiten Container für Eigenschaften Eigenschaften Achse Max. Geschwindigkeit Verdrehung in [°/s] Translation in [mm/s]
