Vom Maschinenbau – Für den Maschinenbau Kalkulieren einfach gemacht!

Präsentation zum Thema: "Vom Maschinenbau – Für den Maschinenbau Kalkulieren einfach gemacht!"—  Präsentation transkript:

1 Vom Maschinenbau – Für den Maschinenbau Kalkulieren einfach gemacht!
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Vom Maschinenbau – Für den Maschinenbau Sie werden überrascht sein, wie schnell und einfach Sie einen Angebotspreis für ein zerspanend hergestelltes Maschinenbauteil erstellen können! Kalkulieren einfach gemacht! Nehmen Sie sich einen Augenblick Zeit und überzeugen Sie sich selbst, wie einfach aber effizient Praxisnahe Excel-Lösungen für den Erfolg Ihres Unternehmens sein können.

2 Und das mit Erklärungen und Untertiteln!
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau In der folgendem Beispielkalkulation werden Sie sehen, wie einfach und schnell Sie ohne Rechenschieber oder „grobe Schätzzeiten“ einen realistischen Angebotspreis für eine fiktive Welle erstellen können! schnell – effektiv – einfach und sicher kalkulieren In dieser Präsentation benötigen wir nur 20 Minuten, um einen realistischen Angebotspreis für eine Welle zu ermitteln. Und das mit Erklärungen und Untertiteln! Sie werden erkennen, wie schnell das im Tagesgeschäft funktionieren wird!

3 Im Beispiel nehmen wir einen abgesetzt geschmiedeten Rundstab
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau 260 360 950 450 1400 950 Im Beispiel nehmen wir einen abgesetzt geschmiedeten Rundstab Geben Sie zuerst die IST-Maße des Rohmaterials an Das Programm rechnet mit den eingestellten Schnittdaten… …und bei Vordrehen mit den voreingestellten Aufmaßen

4 Durch die Eingabe der Rohabmessung erhalten wir das Rohgewicht
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Durch die Eingabe der Rohabmessung erhalten wir das Rohgewicht Dieser Rohmaterialpreis wird bereits in der Auswertung angezeigt Wenn Sie keinen angefragten Rohmaterialpreis durch den Stahlhandel haben, dann errechnet sich das Programm diesen anhand des kg-Preises und kann mittels Mehrkostenfaktor kalkulatorisch angepasst werden.

5 Übertragen Sie jetzt einfach die Zeichnungsmaße in die Tabellen
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau 190 220 240 250 350 250 230 355 150 205 310 130 Übertragen Sie jetzt einfach die Zeichnungsmaße in die Tabellen Geben Sie die Fertigdurchmesser und die dazugehörigen Fertiglängen ein Bei einem zylindrischem Rohteil ist der nächste Schritt nicht notwendig Da wir aber hier unterschiedliche Rohdurchmesser bearbeiten, müssen wir im Beispiel dem Fertigdurchmesser den Rohdurchmesser zuordnen

6 Mittels Drop-Down Menü wählen wir den Ausgangsdurchmesser vor
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau 220 240 250 350 250 355 150 205 310 130 Mittels Drop-Down Menü wählen wir den Ausgangsdurchmesser vor Wir können hier jedem Fertigdurchmesser einen beliebigen Rohdurchmesser zuordnen, genauso wie wir jeden Fertigdurchmesser beliebig platzieren können.

7 Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau
260 260 260 260 360 360 190 220 240 250 350 250 230 355 150 205 310 130 Die Hauptzeiten für die Schrupp- und Schlichtoperationen sind jetzt bereits berechnet. An- und Überläufe, Planschnitte und Anstellzeiten wurden automatisch ermittelt.

8 Die Hauptzeiten sind jetzt bereits berechnet!
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Die Hauptzeiten sind jetzt bereits berechnet! Wir benötigen noch ein Gewinde Tr190 x 6 sowie den dazugehörigen Gewindefreistich ebenso zwei Nuten für die Wellensicherungsringe sowie zwei Zentrierungen und drei Übergangsradien müssen riefenfrei poliert werden. Diese geben wir jetzt unter den Zusatzzeiten ein

9 Mittels Drop-Down Menü wählen wir hier die Gewindekennung aus
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Mittels Drop-Down Menü wählen wir hier die Gewindekennung aus geben den Nenndurchmesser sowie die Steigung und Gewindelänge ein

10 Jetzt geben wir noch den Freistich und die beiden Nuten ein
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Tr 190 6 220 78 25740 32,0 0,0 190 175 15 4 90 0,0 4,3 250 245 4 3 68 4,4 0,0 2 10 20,0 0,0 3 5 15,0 0,0 60,7 40,7 32,0 36,3 75,7 0,0 Jetzt geben wir noch den Freistich und die beiden Nuten ein Für die beiden Zentrierungen mit Gewinde geben wir je 10 min. vor Für das Polieren der drei Übergänge geben wir je 5 min. vor

11 auch die Zeiten für die Zusatzzerspanung ermittelt.
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Jetzt haben wir neben den Hauptnutzungszeiten der Schrupp- und Schlichtbearbeitung auch die Zeiten für die Zusatzzerspanung ermittelt. Da wir bei unserer Beispielwelle keine Innenbearbeitung haben benötigen wir nur noch die Nebenzeiten, und die Drehoperation ist komplett. Bevor wir die Nebenzeiten eingeben, müssen wir festlegen, ob wir mit einer kompletten Schrupp- und Schlicht Drehoperation auskommen, oder ob ein getrenntes Vor- und Fertigdrehen notwendig ist. Da wir die Welle nach dem Vordrehen Spannungsarm glühen sollten, entscheiden wir uns für das getrennte Vor- und Fertigdrehen.

12 Komplett drehen bedeutet: Fertigdrehen ist gesplittet in:
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Wir haben die Möglichkeit, für jede Drehoperation separate Nebenzeiten einzugeben Komplett drehen bedeutet: Fertigdrehen ist gesplittet in: Vordrehen 2 bedeutet: Vordrehen bedeutet: Einem Schruppschnitt und einem Schlicht- und Planschnitt oder in Fertigdrehen 1 Span: Schruppschnitte zwischen Vordrehmaß und vorgewähltem Aufmaß Vordrehen 2 Komplette Plan-, Schrupp- und Schlichtbearbeitung in einer Aufspannung Schruppschnitte Längs und Plan bis zum vorgewähltem Aufmaß Ein Schlichtschnitt über die komplette Kontur

13 Die Nebenzeiten setzen sich aus folgenden Komponenten zusammen:
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Die Nebenzeiten setzen sich aus folgenden Komponenten zusammen: 10,7 1. Automatische Ausfüllungen: Messen: Anstellungen: Zeigt die Summe der Durchmesser, Längen und Gesamtlänge an und errechnet die Meßzeiten Zeigt die Summe der nötigen Plan-, Schrupp- und Schlichtschnitte an und errechnet die Anstellzeiten

14 2. Manuelle Eingaben aus Erfahrungswerten
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau 2. Manuelle Eingaben aus Erfahrungswerten Für das Vordrehen wählen wie eine kostengünstige konventionelle Maschine 2 30 2 20 Die Welle muss gespannt und in Lünetten gelagert werden. 8 8 Das Ausrichten, Spannen und Antasten fließen in die Zeiten mit ein. 1 15 40,7 68,7 10,7 83,7 60,7 Der Maschinenbediener benötigt 8 Werkzeuge, die er einspannen und vermessen muss Für unvorhergesehene Zeiten oder den Toilettengang gibt es „Sonstiges“

15 Jetzt geben wir noch die Nebenzeiten für das Fertigdrehen ein
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Jetzt geben wir noch die Nebenzeiten für das Fertigdrehen ein Für das Fertigdrehen der Kontur, wählen wir eine CNC-Maschine 1 25 3 45 3 30 Diesmal ist ein Programm notwendig 13 19,5 2 10 1 10 1 30 Die Welle muss auch hier gespannt und in Lünetten gelagert werden. 147,8 144,8 134,8 124,8 105,3 30,3 75,3 5,3 Hier erkennt der erfahrene Angebotskalkulator an der Gesamtzeit, Zum Fertigdrehen werden 13 Werkzeuge benötigt Auch hier gibt es Extrazeit für unkalkulierbare Faktoren 2 Passungen müssen gemessen und korrigiert werden Ein Gewinde muss gemessen und korrigiert werden dass die Nebenzeiten sehr oft die Hauptzeiten übersteigen und daher von sehr großer Bedeutung für die Angebotserstellung sind.

16 In der Gesamtansicht sehen die Nebenzeiten jetzt so aus
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau In der Gesamtansicht sehen die Nebenzeiten jetzt so aus

17 Jetzt haben wir die Haupt-, Zusatz- und Nebenzeiten ermittelt
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Jetzt haben wir die Haupt-, Zusatz- und Nebenzeiten ermittelt Alle Zeiten werden für jede Drehoperation separat angezeigt Die Drehbearbeitung ist jetzt komplett und vollständig eingegeben Die Gesamtminuten sehen Sie unter der Auflistung Jetzt muss nur noch dem jeweiligem Arbeitsgang die Maschine zugewiesen werden

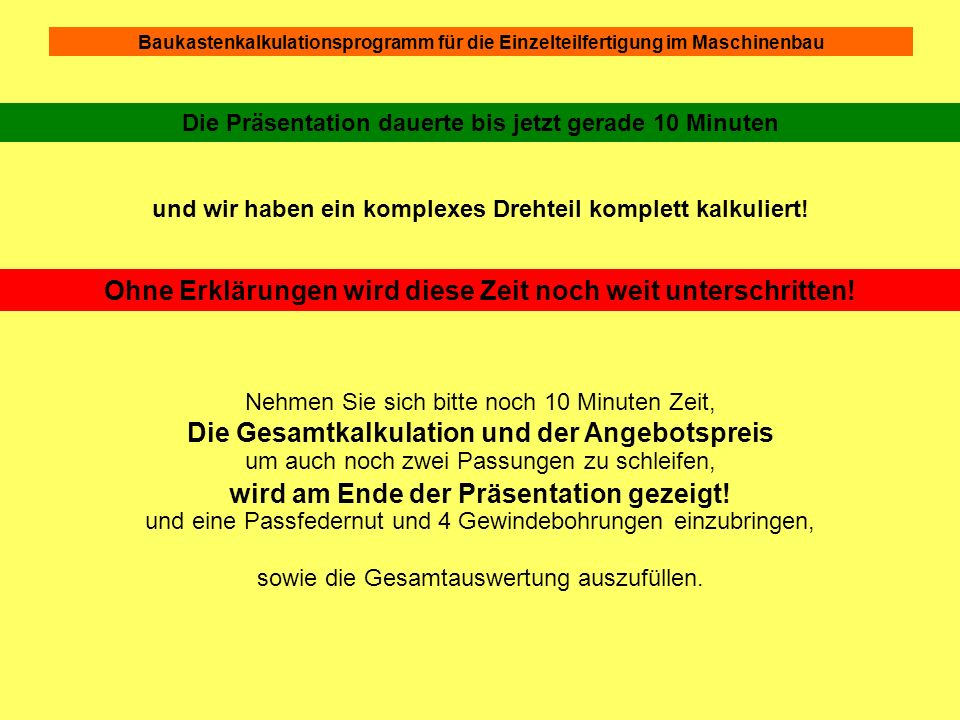

18 Ohne Erklärungen wird diese Zeit noch weit unterschritten!
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Die Präsentation dauerte bis jetzt gerade 10 Minuten und wir haben ein komplexes Drehteil komplett kalkuliert! Ohne Erklärungen wird diese Zeit noch weit unterschritten! Nehmen Sie sich bitte noch 10 Minuten Zeit, Die Gesamtkalkulation und der Angebotspreis um auch noch zwei Passungen zu schleifen, wird am Ende der Präsentation gezeigt! und eine Passfedernut und 4 Gewindebohrungen einzubringen, sowie die Gesamtauswertung auszufüllen.

19 Nachdem die Voreinstellungen gewählt wurden,
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Nachdem die Voreinstellungen gewählt wurden, 250 350 205 310 120,4 0,0 140,4 161,4 0,0 2,69 2,34 0,0 1 10,0 0,0 2 20,0 0,0 1 5,0 0,0 6 6,0 0,0 41,0 20,0 35,0 30,0 0,0 Für das Aufspannen der Welle geben wir 10 min. vor und für das Lagern 5 min. geben wir auch hier nur die Zeichnungsmaße ein. Die Gesamtzeit des Arbeitsgangs sehen Sie hier Um die geschliffenen Flächen gegen Kratzer zu schützen, geben wir 6 min. vor

20 und die Fräs- und Bohrarbeiten am Drehteil kombiniert.
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Im Arbeitsblatt Fräsen / Bohren sind die reine Fräsbearbeitung am Frästeil Bei allen Bohr- und Fräsarbeitsgängen wählen Sie die voreingestellten Schnittdaten und die Fräs- und Bohrarbeiten am Drehteil kombiniert. einfach über das Drop-Down Menü aus Beim Bohren können Sie auch das Lüften ein- bzw. ausschalten

21 Sie müssen nur folgende Eingaben ausfüllen:
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Jetzt bohren wir zuerst die 4 Kernbohrungen für das M20 Gewinde mit VHM-Bohrer Sie müssen nur folgende Eingaben ausfüllen: Der Rest füllt sich automatisch aus! Durchmesser Bohrtiefe Anzahl der Bohrungen 4 0,00 1,00 17 35 4 183 1124 0,00 1,08 16 11 1 32 398 0,00 0,67 Jetzt setzen wir noch die Startbohrung für die Nute

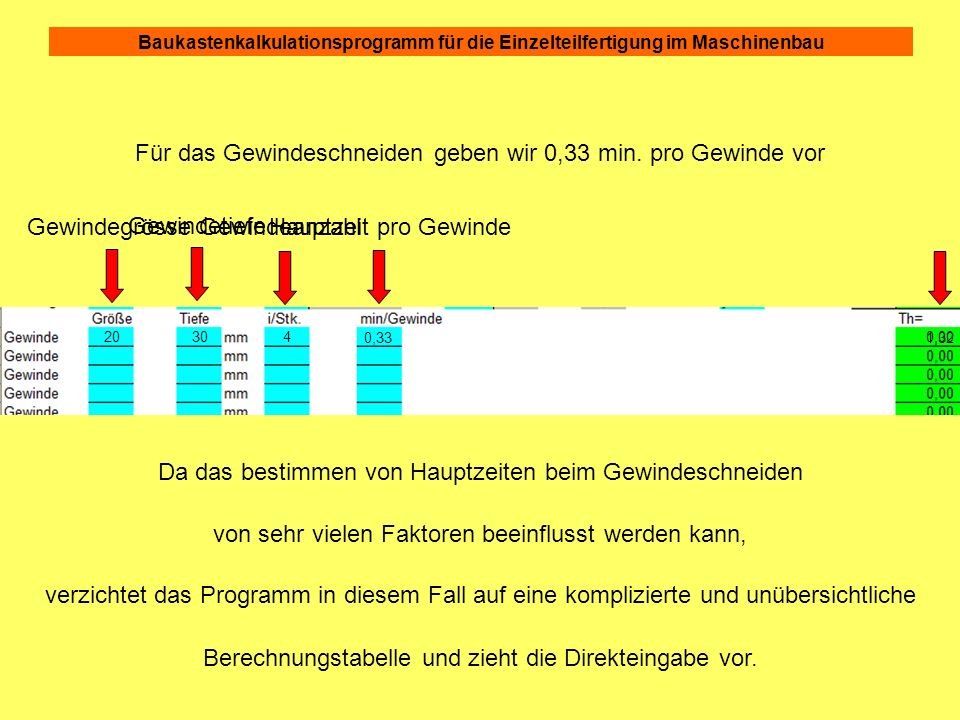

22 Für das Gewindeschneiden geben wir 0,33 min. pro Gewinde vor
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Für das Gewindeschneiden geben wir 0,33 min. pro Gewinde vor Gewindegrösse Gewindetiefe Gewindeanzahl Hauptzeit pro Gewinde 20 30 4 0,33 1,32 0,00 Da das bestimmen von Hauptzeiten beim Gewindeschneiden von sehr vielen Faktoren beeinflusst werden kann, verzichtet das Programm in diesem Fall auf eine komplizierte und unübersichtliche Berechnungstabelle und zieht die Direkteingabe vor.

23 Jetzt benötigen wir nur noch folgende Daten:
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Beim Nuten-Fräsen sowie bei allen anderen Fräsoperationen gilt auch hier, Jetzt benötigen wir nur noch folgende Daten: es werden nur die Schnittdaten und die Fertigmaße eingegeben Nutbreite Nuttiefe und wir erhalten die Anzahl der Zustellungen und erhalten die Schnittgeschwindigkeit und Vorschub pro Zahn Anzahl der Nuten Mittels Drop-Down wählen wir den Schneidstoff Spanzustellung pro Schnitt Nutlänge erhalten dadurch die Vorschubgeschwindigkeit jetzt geben wir noch den Fräserdurchmesser ein Wir benötigen noch die Zähnezahl des Fräsers So erhalten wir schließlich die Gesamthauptzeit sowie die Gesamtanzahl der Schnitte und wir erhalten die Drehzahl und die Fräslänge 20 11 1 120 6 2 477,7 4 16 20 2400 1194 5,02 0,00 Nach diesem System werden alle Fräsoperationen eingegeben

24 Jetzt sehen wir bereits die automatisch ausgefüllten Nebenzeiten
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Jetzt sehen wir bereits die automatisch ausgefüllten Nebenzeiten Auch beim Fräsen wählen wir die Maschine über Drop-Down aus deren Summe zum Gesamtergebnis addiert wird mit der Summe der Hauptzeiten

25 Und wir erhalten die Gesamtzeit
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Auch hier geben wir die Zeiten für das Spannen, Ausrichten, etc. vor Und wir erhalten die Gesamtzeit

26 Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau
Sie haben nun gesehen, wie schnell man ein komplexes Bauteil berechnen kann. Damit wir auch noch ein handfestes Ergebnis bekommen, füllen wir nur noch den Ausdruck mit den einzelnen Arbeitsgängen aus, !!! Fertig !!! welche wir mittels Drop-Down-Menü in der richtigen Ablauffolge auswählen.

27 Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau
Bevor wir jetzt den Ausdruck erstellen, sehen wir uns die Voreinstellung an Zu unserer Kontrolle erhalten wir die eingegebenen Fertigmaße angezeigt sowie die Fertig- und Vordrehgewichte, die uns beim Glühen und z.B. Nitrieren helfen

28 Diese werden vom Programm automatisch nur bei Fremdfertigung addiert
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Für Fremdarbeitsgänge können Mehrkostenfaktor und Frachtkosten vorgewählt werden Diese werden vom Programm automatisch nur bei Fremdfertigung addiert Mittels Drop-Down-Menü wählen wir jetzt nur noch die Fertigungsreihenfolge aus

29 Folgende Fertigungsreihenfolge geben wir vor:
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Folgende Fertigungsreihenfolge geben wir vor: 4. Fräsen und Bohren der Welle 5. Schleifen der Passungen 2. Spannungsarm glühen (Fremdfertigung) 3. Fertigdrehen 1. Vordrehen bis zum vorgewähltem Aufmaß 6. Nitrieren des Bauteils

30 Allein durch diese Angaben erhalten wir einen kompletten Angebotspreis
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Allein durch diese Angaben erhalten wir einen kompletten Angebotspreis Materialkosten Frachtkosten Fremdkostenfaktoren Produktionskosten Gesamtkosten Zzgl. kalkulatorischem Sicherheitsfaktor

31 Als Auswertung erhalten wir einen übersichtlichen DIN A4 Ausdruck
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Als Auswertung erhalten wir einen übersichtlichen DIN A4 Ausdruck Kunden- und Artikeldaten mit allen nötigen Angaben für die spätere Auftragsbearbeitung. Materialkosten und Beschaffung Einen Arbeitsablaufplan mit Maschinenbelegungszeiten für die Arbeitsvorbereitung Den Angebotspreis und die Möglichkeit, Bemerkungen zu hinterlegen

32 Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau
Sie haben gesehen, wie schnell das Kalkulieren von komplexen Bauteilen möglich ist Wenn ich Ihr Interesse wecken konnte, wie Sie diese und weitere Möglichkeiten für den Erfolg Ihres Unternehmens einsetzen können, dann vereinbaren Sie unter einen Termin, um sich kostenlos in Ihrem Unternehmen von der Arbeitsweise und weiteren Eingabemöglichkeiten wie Verzahnen und Fräsen sowie den verschiedenen Funktionen des Kalkulationsprogramms beraten zu lassen.

33 für Ihre Aufmerksamkeit und Ihrem Interesse an diesem Produkt
Baukastenkalkulationsprogramm für die Einzelteilfertigung im Maschinenbau Vielen Dank für Ihre Aufmerksamkeit und Ihrem Interesse an diesem Produkt
