1

2 Was ist Kraft-Wärme-Kopplung? - brennstoffunabhängiges Organisationsprinzip - gekoppelte, gleichzeitige Erzeugung von Strom (Kraft) und Wärme und (oder) Kälte (KWKK) - kosteneffizientes Instrument zum Klima- und Ressourcenschutz - KWK ist keine Technik, die heimische Kohle verdrängt © Pro2 Anlagentechnik GmbH

3 Energieflüsse nach ASUE © Pro2 Anlagentechnik GmbH

4 Gesetz für die Erhaltung, die Modernisierung und den Ausbau der Kraft-Wärme-Kopplung von (Kraft-Wärme-Kopplungsgesetz) - Ausgangsposition BMWi: => eine gesetzliche Förderung des Ausbaus der KWK wäre ein volkswirtschaftliches Ärgernis (BMWi, Dr. Werner Müller) © Pro2 Anlagentechnik GmbH

5 Inhalte KWK-Gesetz - Bonusmodell statt Quotenmodell - Berücksichtigung findet nur in das Netz eingespeister Strom - Bonus für Neuanlagen nur bis 2 MW el - besondere Förderung von Kleinst-BHKW-Anlagen bis 50 kW el sowie Brennstoffzellen - keine Berücksichtigung bzw. Schlechterstellung der industriellen KWK © Pro2 Anlagentechnik GmbH

6 Stromerlös Erdgas-KWK Marktwert (Börsenpreis) für eingespeisten Strom + Berücksichtigung vermiedener Netznutzungskosten + Zuschlag = KWK-Stromerlös © Pro2 Anlagentechnik GmbH

7 Zuschläge auf den eingespeisten Strom I © Pro2 Anlagentechnik GmbH

8 Zuschläge auf den eingespeisten Strom II © Pro2 Anlagentechnik GmbH

9 Resumee zum KWK-Gesetz - ursprüngliche Zielsetzung maßgeblicher Ausbau KWK wird nicht kommen - schützt vorwiegend bestehende, öffentliche KWK-Anlagen und fördert deren Modernisierung - Klimaschutzpotentiale werden nicht ausgeschöpft - KWK wird in Deutschland nur im Bereich der Erneuerbaren Energien ausgebaut © Pro2 Anlagentechnik GmbH

10 KWK-Technik I - Gas-Turbinenanlagen - Leistungsbereich kW el kW el - Brennstoff vorzugsweise Erdgas - Einsatz vornehmlich in der Industrie zur Erzeugung von Strom und Prozeßwärme - Spitzenlastdeckung bei Energieversorgungsunternehmen - neue Technologien Mikroturbine © Pro2 Anlagentechnik GmbH

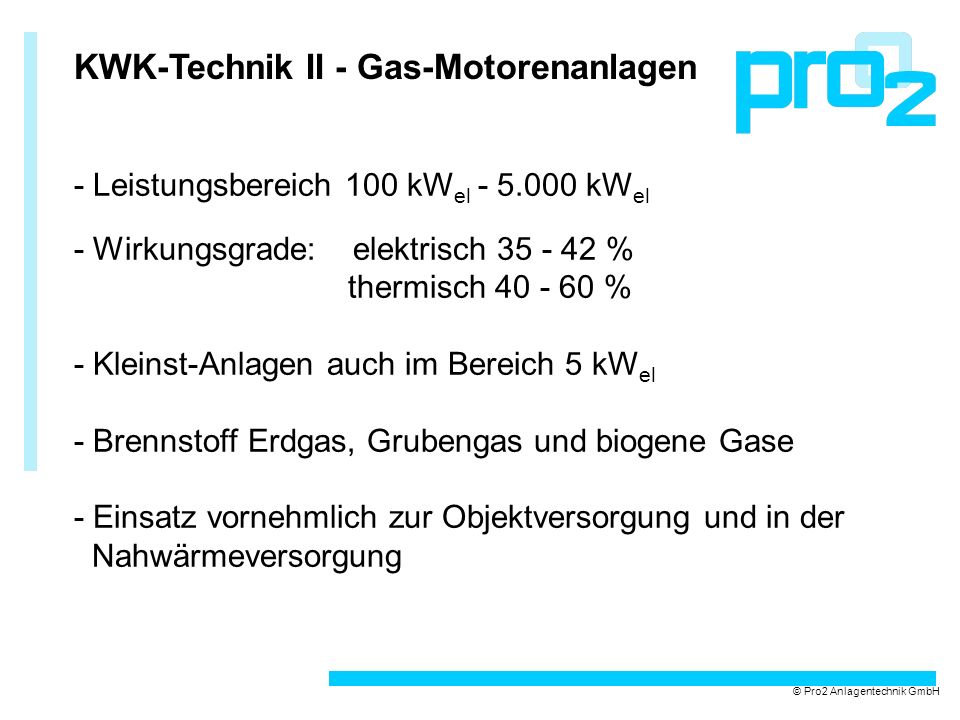

11 KWK-Technik II - Gas-Motorenanlagen - Leistungsbereich 100 kW el kW el - Wirkungsgrade: elektrisch % thermisch % - Kleinst-Anlagen auch im Bereich 5 kW el - Brennstoff Erdgas, Grubengas und biogene Gase - Einsatz vornehmlich zur Objektversorgung und in der Nahwärmeversorgung © Pro2 Anlagentechnik GmbH

12 KWK-Technik III -Brennstoffzellen - Leistungsbereich 1 kW el kW el - Brennstoff aufbereitetes Erdgas, Wasserstoff - Einsatz z.Zt. nur in Demonstrations- und Versuchsanlagen - voraussichtlich in ca. 10 Jahren großes, wettbewerbs- fähiges Potential © Pro2 Anlagentechnik GmbH

13 KWK mit Deponiegas - übliche Leistungsgrößen 200 kW el kW el - Kraftstoff Deponiegas, Heizwert ca. 5 kW/h/m 3 i.N. - Entstehung bei dem Abbau organischer Abfälle in Deponien - Wärme wird zum Teil zu Heizzwecken oder zur Sickerwasseraufbereitung genutzt © Pro2 Anlagentechnik GmbH

14 KWK mit Biogas - übliche Leistungsgrößen 100 kW el kW el - Kraftstoff Biogas, Heizwert ca. 6 kW/h/m 3 i.N. - Biogaserzeugung durch Vergärung von Biomasse und / oder organischen Abfällen - Wärme wird zum Teil für den Vergärungsprozeß oder zu Heiz-, Kühl- und Trocknungszwecken genutzt © Pro2 Anlagentechnik GmbH

15 KWK auf Basis von Mikroturbinen - Leistungsgrößen 30 kW el kW el - Entwicklung aus dem Turboladerbereich (einstufige Turbine) - niedrige Emissionen (Abgas, Schall) - große Wartungsintervalle Betriebsstunden - geringe Wartungskosten © Pro2 Anlagentechnik GmbH

16 Weitere Informationen: Danke!! © Pro2 Anlagentechnik GmbH
