1 1 W i l l k o m m e n Creations for Communication Ihr Ansprechpartner: Gabriel Schwyter ONE-Number: Altschloss-Strasse 23 Tel Fax gs 8805 Richterswil -

2 2 Alarmdialer AD-8 PRO Alarmierung raffiniert einfach: Alarmierung per Sprache, SMS und Pager Fernwirkung 1 analoger Anschluss 8 Alarmkontakte mit je 8 Alarmzielen Tag- / und Nachtschaltung Quittierung Stützbatterie bei Stromunterbruch

3 3 1 a/b Anschluss für Meldungs-Absetzung 1 USB-Anschluss für PC-Programmierung Anschlüsse für vielseitigen Einsatz 8 Alarm-Eingänge Potentialfrei, Öffner/Schliesser, Mit Optokoppler, galv. getrennt, max. 12V/20mA 3 Fernwirkungs- Ausgänge Zustand offen/ geschlossen Impuls oder Dauerkontakt Max. 250 V / 1 A

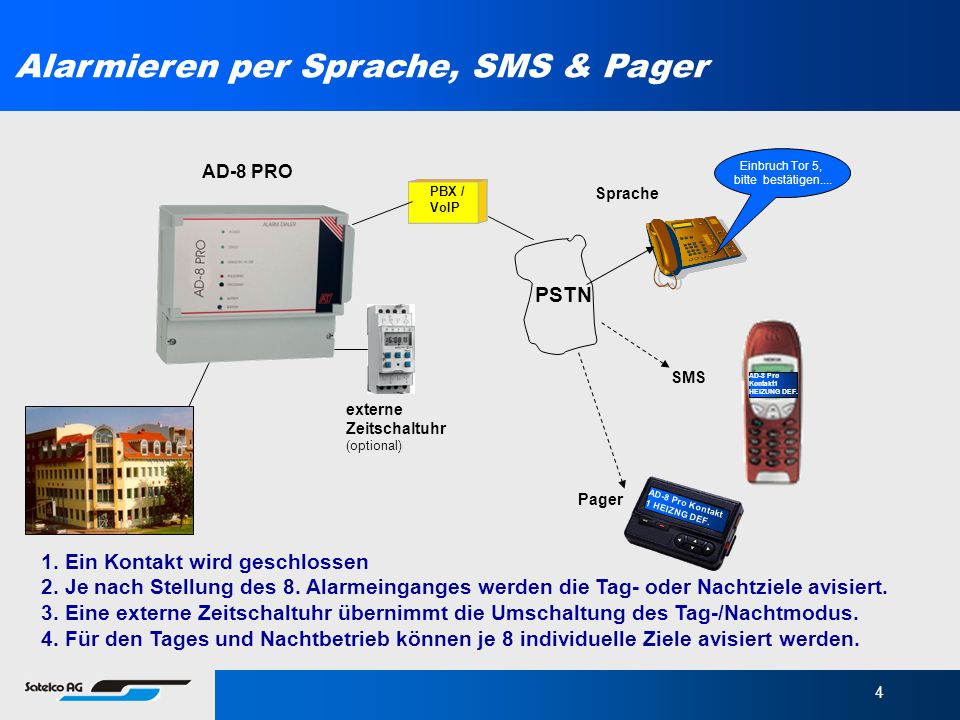

4 4 Alarmieren per Sprache, SMS & Pager 1. Ein Kontakt wird geschlossen 2. Je nach Stellung des 8. Alarmeinganges werden die Tag- oder Nachtziele avisiert. 3. Eine externe Zeitschaltuhr übernimmt die Umschaltung des Tag-/Nachtmodus. 4. Für den Tages und Nachtbetrieb können je 8 individuelle Ziele avisiert werden. PSTN Einbruch Tor 5, bitte bestätigen.... Sprache AD-8 PRO externe Zeitschaltuhr (optional) SMS AD-8 Pro Kontakt1 HEIZUNG DEF. Pager AD-8 Pro Kontakt 1 HEIZNG DEF. PBX / VoIP

5 5 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sämtliche definierten GSM-Handys per SMS. Eine SMS-Mitteilung kann max. 48 Zeichen umfassen. PSTN (1) (2) SMS an mehrere Mitarbeiter MENUDEL 1 neues SMS: AD-8 Pro Kontakt2 Druckmaschine

6 6 PSTN FEUERALARM, bitte bestätigen.... (1) (2) (3) MENUDEL 1 neues SMS: AD-8 Pro Kontakt1 FEUERALARM 1. Ein Kontakt wird geschlossen 2. AD-8 Pro ruft ein externes Ziel an, bei Rufannahme erhält dieser den Alarmtext und kann mit dem definierten Code bestätigen 3. Zur Information geht ein SMS an den Abteilungsleiter. Alarmieren mit Sprache & SMS

7 7 Tag: z.B. bis 8 interne + externe Ziele Nacht: z.B. bis 8 separate Ziele (1) (2) 1. Ein Kontakt wird geschlossen 2. Je nach Stellung des 8. Alarmeinganges werden die Tag- oder Nachtziele avisiert. 3. Eine externe Zeitschaltuhr übernimmt die Umschaltung des Tag-/Nachtmodus. 4. Für den Tages und Nachtbetrieb können je 8 individuelle Ziele avisiert werden. Tag-/ Nachtmodus Externe Zeitschaltuhr für die Umschaltung von Tag- auf Nachtmodus. N E U Tag-Nachtmodus

8 8 Überwachung von technischen Einrichtungen Tag Alarm Tableau 1 Nacht AD-8 Pro Tableau 1 Sammelalarme AD-8 Pro wird für die externe Benachrichtigung benützt, das bestehende Anzeigetableau zeigt weiterhin alle Zustände an.

9 9 MENUDEL 1 neues SMS: AD-8 Pro Kontakt2 Druckmaschine 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sämtliche definierten GSM-Handys per SMS. Eine SMS-Mitteilung kann max. 48 Zeichen umfassen. PSTN (1) (2) SMS an mehrere Mitarbeiter

10 10 Information auf den Pager Alarm… 1. Ein Kontakt wird geschlossen 2. AD-8 Pro informiert sendet den Identifikations-Code des aktivierten Kontaktes sowie den Zustand sämtlicher 8 Eingänge. PSTN (1) (2)

11 11 1. AD-8 Pro beantwortet einen Anruf von extern. 2. Nach Eingabe des Pincodes kann der Anrufende eines der drei Relais aktivieren, um z.B. eine Maschine ein-/auszuschalten. (2) PSTN (1) Fernauslösung per Anruf 1234

12 12 Programmierung 1. über ein direkt angeschlossenes analoges Telefon mit DTMF-Zeichen, 2. mit einem PC über das mitgelieferte Programm, oder 3. per Anruf von extern, nach der PIN-Code Eingabe. (2) PSTN (3) (1)

13 13 allgemeine Einstellungen Zielspeicher Alarmdefinition Programmierung

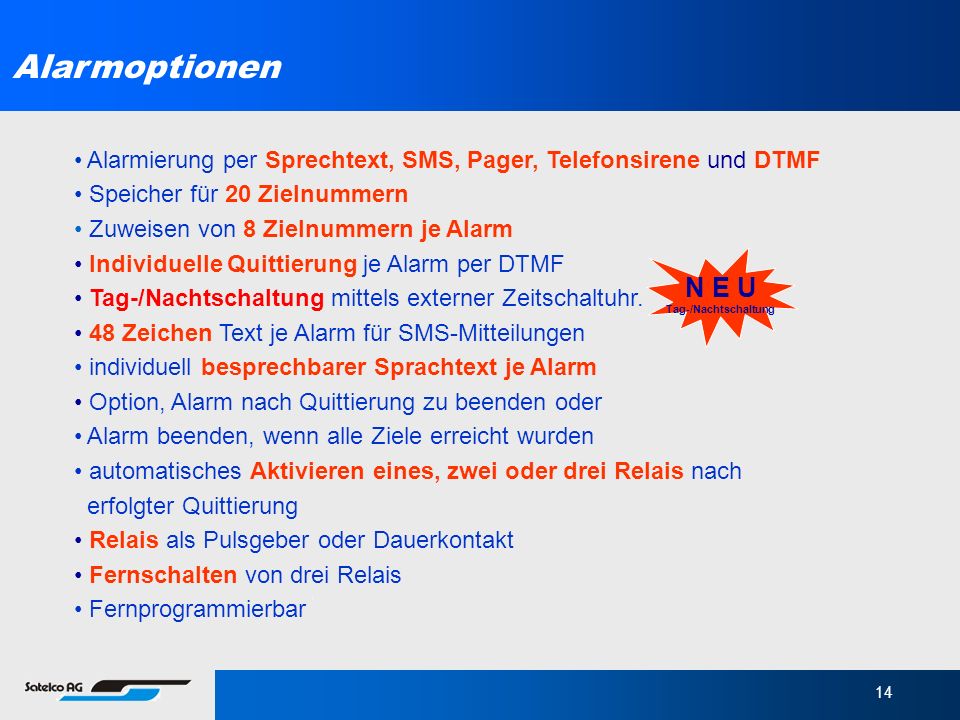

14 14 Alarmierung per Sprechtext, SMS, Pager, Telefonsirene und DTMF Speicher für 20 Zielnummern Zuweisen von 8 Zielnummern je Alarm Individuelle Quittierung je Alarm per DTMF Tag-/Nachtschaltung mittels externer Zeitschaltuhr. 48 Zeichen Text je Alarm für SMS-Mitteilungen individuell besprechbarer Sprachtext je Alarm Option, Alarm nach Quittierung zu beenden oder Alarm beenden, wenn alle Ziele erreicht wurden automatisches Aktivieren eines, zwei oder drei Relais nach erfolgter Quittierung Relais als Pulsgeber oder Dauerkontakt Fernschalten von drei Relais Fernprogrammierbar Alarmoptionen N E U Tag-/Nachtschaltung

15 15 Vielen Dank ! 23 Jahre Lösungen für Sie! Damit der Anruf nicht beendet ist, bevor er angefangen hat! Altschloss-Strasse 23 Tel Fax Richterswil -
