1 Präsentation des Projektes
Herzlich Willkommen zur Präsentation des Projektes Reinraumschleuse

2 Das Team Alexander Maier Ralf Herrmann Christian Bernhard

3 Problemstellung Zwischenfall beim Reinraumpraktikum
Reinraumschleuse kann durchlaufen werden ohne Einhaltung der Reinigungsdauer. Folge: keine Gewährleistung der Reinraumklasse.

4 Stand der Technik Es gibt einige Anbieter, diese erfüllen
integrierte Steuereinrichtungen ihre Hauptaufgabe ist die Lüftersteuerung ein Nachrüsten ist nicht vorgesehen

5 Aufgabenstellung System, das die Freigabe der Türen steuert. Bei Betreten und Verlassen der Schleuse dürfen keine Schmutzpartikel in den Reinraum gelangen. Gewährleistung bei Notfällen. Verwirklichung als Modell.

6

7

8 Portbelegung Eingabeeinheit: 3.4 Schalter 1 simuliert Tür nach Außen
3.2 Schalter 2 simuliert Tür zum Reinraum 3.5 Tachosignal Überwachung des Lüfters Ausgabeeinheit: 1.1 Servomotor 1    1.2 Servomotor 2  1.4 LED gelb zeigt Zustand an (frei) 1.5 LED rot zeigt Zustand an (gesperrt) 1.6 Lüfter

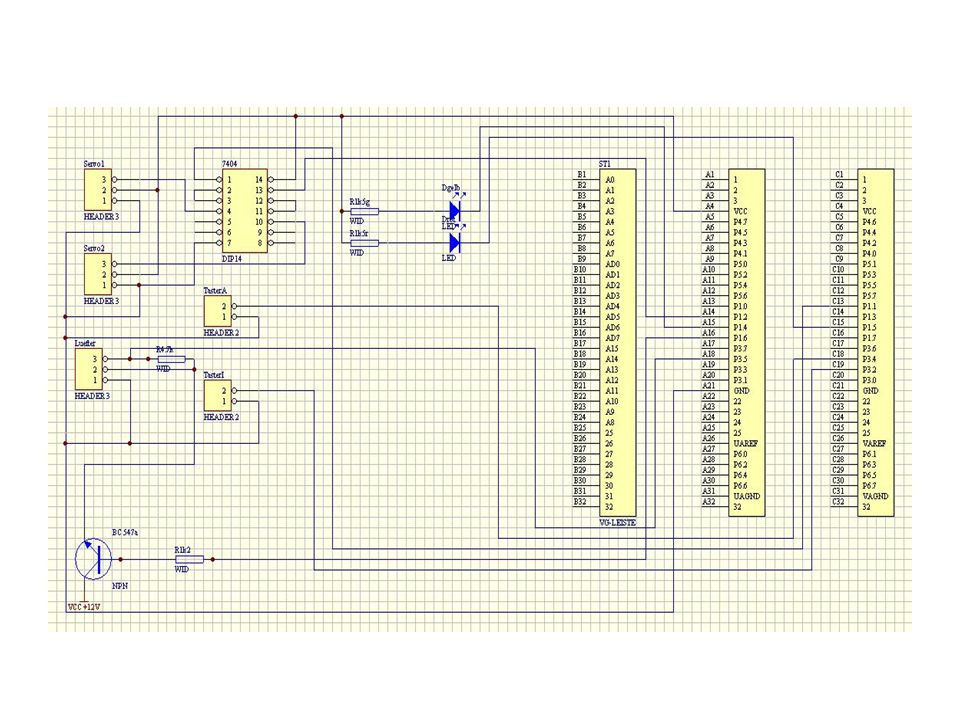

9

10 Struktogramm

11 Fortsetzung Struktogramm

12 Interrupt Service Routine
Timer 0: Timer1:

13 Vielen Dank für Ihre Aufmerksamkeit
