1 Maximilian Heller Simeon Meier Präsentation MC-Projekt Leinwandsteuerung

2 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier1 Vorstellung des Projekts Problemstellung –Bei einer Beamerpräsentation ist es lästig die Projektionsleinwand manuell aus- und einzufahren Was gibt es momentan auf dem Markt? –Rollo-Leinwand mit Federzug –Leinwand mit Kurbel –Motorleinwand Mit Fernbedienung Mit Schalter

3 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier2 Aufgabenstellung Nachrüstbare Steuereinheit für handelsübliche, motorisierte Leinwände Ersetzen des vorhandenen Schalters durch ein Relais Schaltkriterium: Licht des Beamers mittels optischem Sensor Black Box Licht

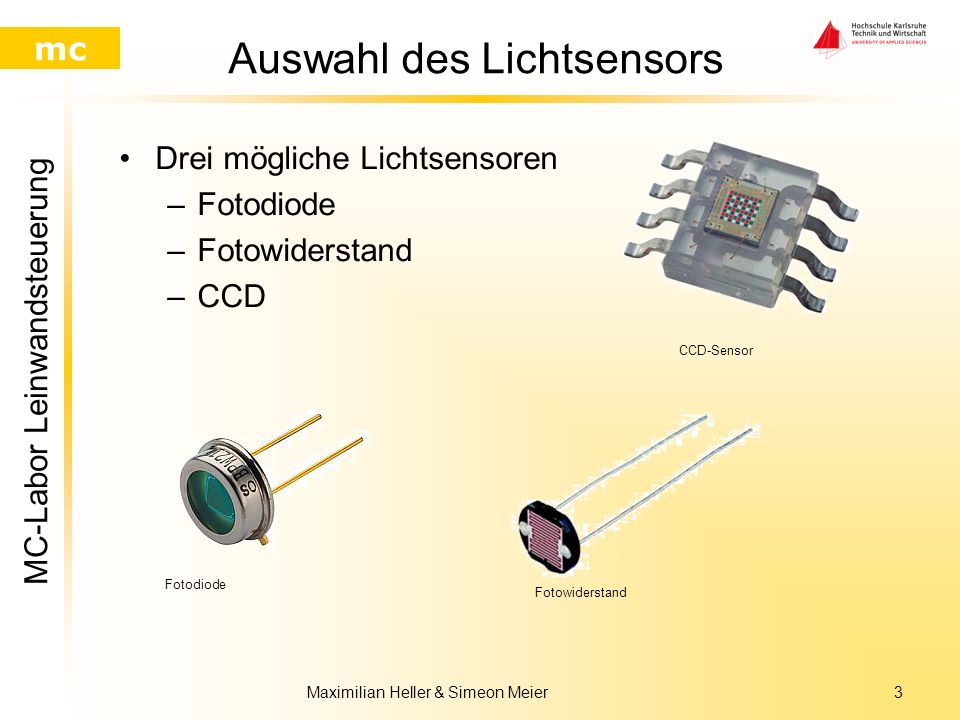

4 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier3 Auswahl des Lichtsensors Drei mögliche Lichtsensoren –Fotodiode –Fotowiderstand –CCD CCD-Sensor Fotowiderstand Fotodiode

5 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier4 Lichtsensor TCS 230

6 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier5 Struktogramm

7 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier6 Blockschaltbild

8 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier7 Portbelegungsplan Eingabeeinheit: PortBelegungBemerkung P1.1C13 Messung zwischen steigender Flanke am TCS 230 (Pin 6/OUT) Ausgabeeinheit: PortBelegungBemerkung P4.0C8Relais schalten (über TTL-Chip) P5.0A9Einstellen der Frequenz des TCS 230 (Pin 1/S0) P5.1C9Einstellen der Frequenz des TCS 230 (Pin 2/S1) P5.2A10Einstellen der Photodioden des TCS 230 (Pin 7/S2) P5.3C10Einstellen der Photodioden des TCS 230 (Pin 8/S3) P5.4A11Aktivieren/Deaktivieren des TCS 230 (Pin 3/OE) V cc A4+5V Versorgungsspannung GNDA21Masse

9 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier8 Schaltplan

10 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier9 Quellcode

11 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier10 Verbesserungen Optimierung der Erkennung der Lichtintensität Mit zusätzlichem Sensor Störlicht herausfiltern Not-Aus Schalter Positionserkennung der Leinwand Pausenerkennung

12 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier11 Ergebnis

13 MC-Labor Leinwandsteuerung mc Maximilian Heller & Simeon Meier12 Vielen Dank für Ihre Aufmerksamkeit
