1 Prof. Dr.-Ing. Prof. h.c. W. Rau 1 Vorrichtungen für die Fertigung Vorrichtungen dienen zum Einspannen und Festhalten der Werkstücke bzw. zum Führen der Werkzeuge. Sie sollen eine eindeutig wiederholbare Lagebestimmung der zu bearbeitenden Werkstücke ermöglichen.

2 Prof. Dr.-Ing. Prof. h.c. W. Rau 2 Vorteile Schnelles und sicheres Einspannen der Werkstücke Wegfall der Anreißarbeit Höhere Maßgenauigkeit und Formgenauigkeit der Werkstücke Herabsetzung des Ausschussanteils Verringerung der Unfallgefahr Mitarbeiter werden von schwerer körperlicher Arbeit entlastet Bessere Ausnutzung der Maschine Bedienung mehrerer Maschinen wird möglich Einsatz von angelernten Mitarbeitern Fertigung kann automatisiert werden

3 Prof. Dr.-Ing. Prof. h.c. W. Rau 3 BeispieleKennzeichen FräsvorrichtungTrennverfahren SchweißvorrichtungFügeverfahren EinzweckvorrichtungVorrichtung für ein bestimmtes Werkstück MehrzweckvorrichtungVorrichtung für verschiedene Werkstücke EinstückvorrichtungVorrichtung spannt nur ein Werkstück MehrstückvorrichtungVorrichtung spannt zwei oder mehr Werkstücke

4 Prof. Dr.-Ing. Prof. h.c. W. Rau 4 Lagebestimmung, Wahl der Bestimmflächen

5 Prof. Dr.-Ing. Prof. h.c. W. Rau 5 Mechanischer Spannexzenter, pneumatischer Spannhebel

6 Prof. Dr.-Ing. Prof. h.c. W. Rau 6 Verschiebevorrichtung zum Exzentrischdrehen

7 Prof. Dr.-Ing. Prof. h.c. W. Rau 7 Bohrschablone, montierte Bohrvorrichtung

8 Prof. Dr.-Ing. Prof. h.c. W. Rau 8 Bohrvorrichtung, Schweißvorrichtung aus Vorrichtungsbaukasten Heftvorrichtung zum Schweißen

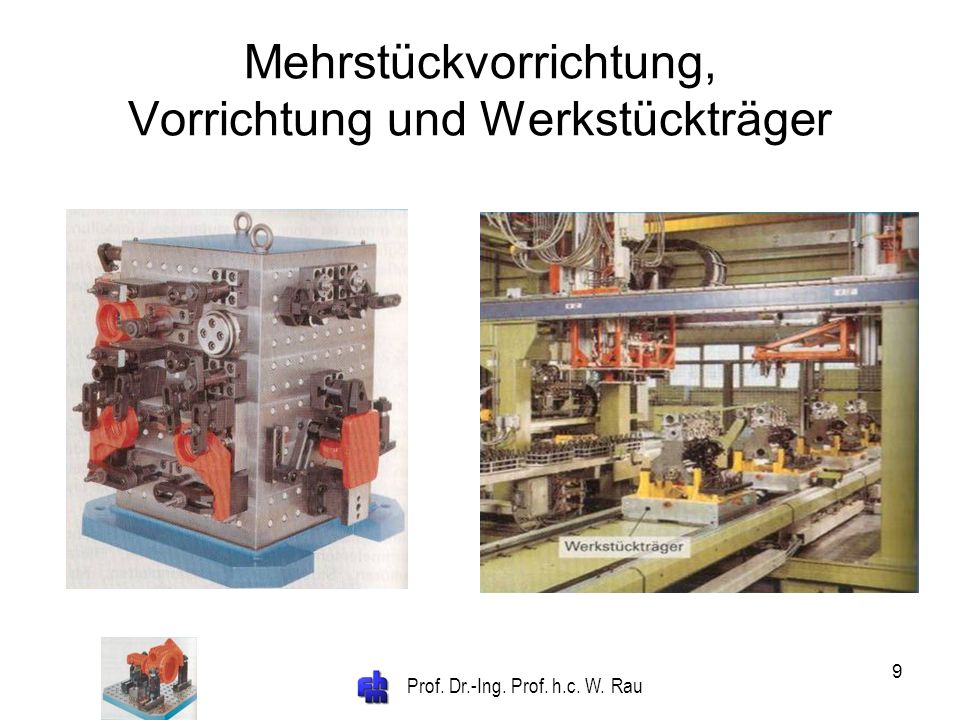

9 Prof. Dr.-Ing. Prof. h.c. W. Rau 9 Mehrstückvorrichtung, Vorrichtung und Werkstückträger
