1 Black-Box (allgemein) Konkretes System Zustand: materiell energetisch informationell räumlich zeitlich Lehrplanbezug: Systembegriff Materie Energie Informationen.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Black-Box (allgemein) Konkretes System Zustand: materiell energetisch informationell räumlich zeitlich Lehrplanbezug: Systembegriff Materie Energie Informationen."—  Präsentation transkript:

1 1 Black-Box (allgemein) Konkretes System Zustand: materiell energetisch informationell räumlich zeitlich Lehrplanbezug: Systembegriff Materie Energie Informationen Raum Zeit Materie Energie Informationen Materie Energie Informationen Materie Energie Informationen Materie Energie Raum Zeit Raum Zeit Informationen Materie Energie Informationen

2 2 Black-Box – Kraftfahrzeug mit Verbrennungsmotor Luft Kraftstoff Bewegungsenergie Wärme Abgase Lehrplanbezug: Systembegriff EingabeAusgabe Systemgrenze Bild eines Kraftfahrzeugs mit Verbrennungsmotor Um die Urheberechte Dritter nicht zu verletzen, bitte an dieser Stelle ein eigenes Bild einfügen!

3 Systemgrenze 3 Black-Box – Kraftfahrzeug mit Hybridantrieb Luft Kraftstoff Strom Wärme Abgase Lehrplanbezug: Systembegriff Bewegungsenergie EingabeAusgabe Bild eines Kraftfahrzeugs mit Hybridantrieb Um die Urheberechte Dritter nicht zu verletzen, bitte an dieser Stelle ein eigenes Bild einfügen!

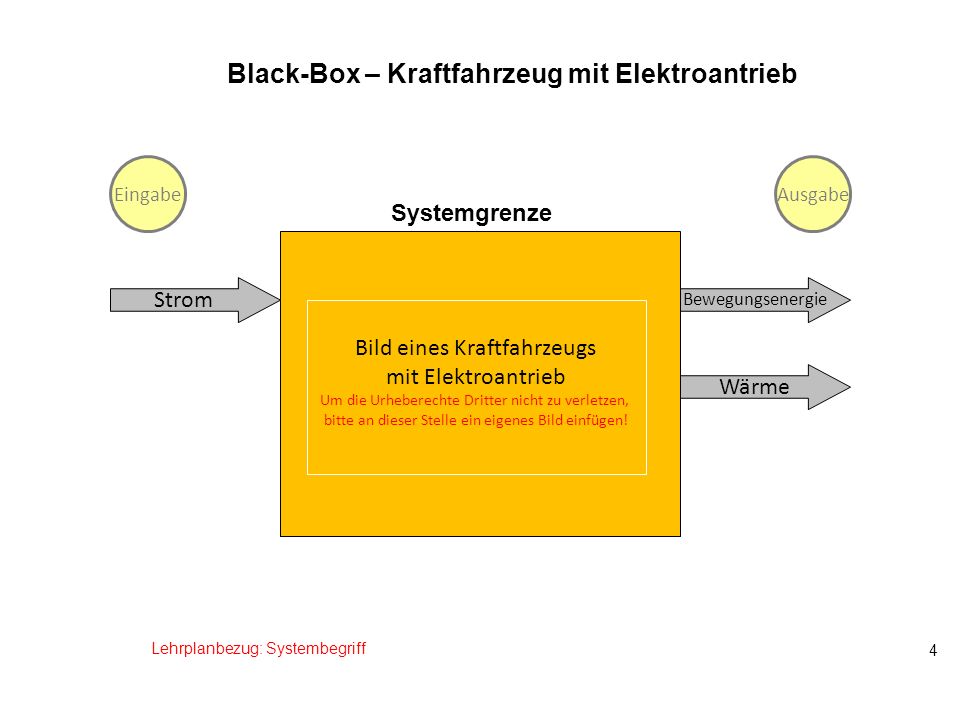

4 Systemgrenze 4 Black-Box – Kraftfahrzeug mit Elektroantrieb Strom Wärme Lehrplanbezug: Systembegriff Bewegungsenergie EingabeAusgabe Bild eines Kraftfahrzeugs mit Elektroantrieb Um die Urheberechte Dritter nicht zu verletzen, bitte an dieser Stelle ein eigenes Bild einfügen!

5 5 Aspekte eines Systems Information Material Information Material Energie Verbrennungsmotor Hybridantrieb Elektroantrieb Material (Stoff)Informationen Lehrplanbezug: Modellbildung & Funktionszusammenhänge/Informations-, Stoff- und Energiefluss

6 Aspekt Energie 6 Elektro-Auto KFZ - Verbrennungsmotor Lehrplanbezug: Modellbildung & Funktionszusammenhänge/Informations-, Stoff- und Energiefluss EingabeAusgabe Kraftstoff Bewegungsenergie Wärme Strom Bewegungsenergie Wärme

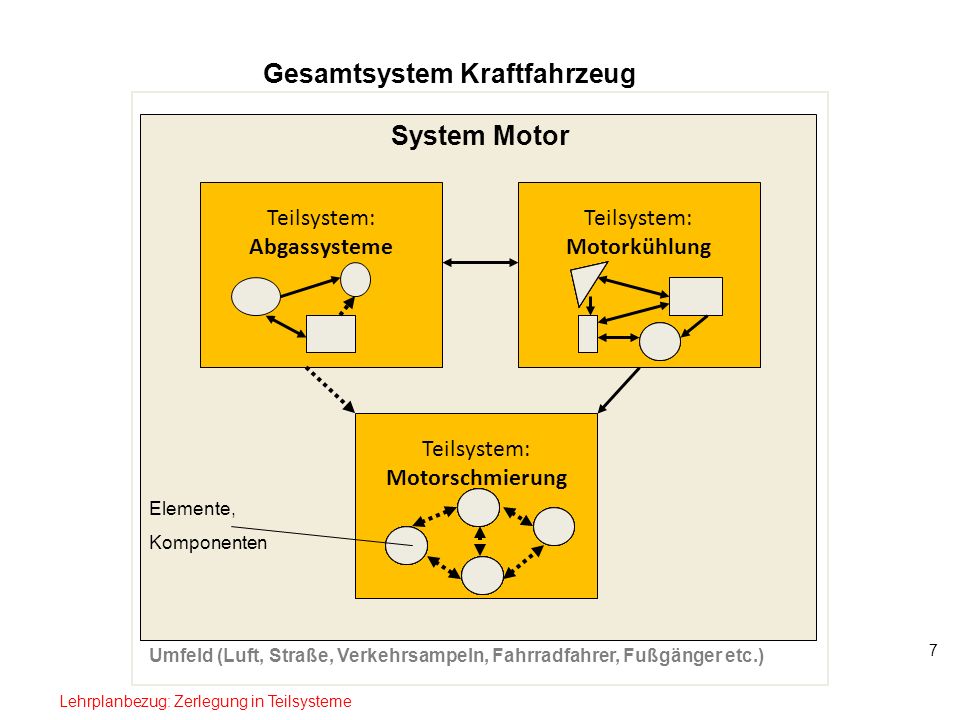

7 7 Gesamtsystem Kraftfahrzeug Teilsystem: Abgassysteme Teilsystem: Motorkühlung Teilsystem: Motorschmierung System Motor Elemente, Komponenten Umfeld (Luft, Straße, Verkehrsampeln, Fahrradfahrer, Fußgänger etc.) Lehrplanbezug: Zerlegung in Teilsysteme

8 8 Systemverbund eines Kraftfahrzeugs Umfeld (Umgebung) Gesamtsystem Kraftfahrzeug Teilsysteme Antriebseinheit Motor Stütz- und Trageinheit Fahrzeugaufbau Fahrwerk Übertragungs- einheit Antriebsstrang Elektrische Anlage Lehrplanbezug: Zerlegung in Teilsysteme

9 9 System und Untersysteme/Subsysteme z. B. Motorsteuerung Kurbelbetrieb Motorschmierung Motorkühlung Abgassystem Luftsysteme z. B. Kuppelsystem Getriebe Gelenkwellen Achsgetriebe z. B. Federung Bremsen Räder Reifen z. B. Beleuchtung Zündung Datenübertrag- ungssysteme Komfort- systeme z. B. Karosserie Seitenaufprall- schutz Rahmen Lehrplanbezug: Analyse technischer Systeme/Kriterien

10 Mechatronisches System 10 Informatik Aktorik Sensorik Mechanisches Hauptsystem Elektrotechnik Physikalische Ebene Logische Ebene EnergieflussInformationsfluss Lehrplanbezug: Technische Systeme

11 Mechatronik 11 InformatikMechanik Elektronik Schnittstelle - Mechatronik
