Stand am 26.12.2003 Grundausbildung des Einzelnen (GSE) Distanzen schätzen Ausbildungsdokumente.

Ähnliche Präsentationen


Präsentation zum Thema: "Stand am 26.12.2003 Grundausbildung des Einzelnen (GSE) Distanzen schätzen Ausbildungsdokumente."—  Präsentation transkript:

1 Stand am Grundausbildung des Einzelnen (GSE) Distanzen schätzen Ausbildungsdokumente

2 Distanzen messen Abmessen nach der Karte (> 500 m) Messen mit Messband ( m) oder Laserentfernungsmesser (> 200 m) GPS (> 200 m) Abschreiten ( m) Messen mit optischen Instrumenten ( m) Einschiessen (> 300 m)

3 Abmessen nach der Karte Gemessene Distanz auf der Karte: 3,4 cm Massstab:1:50'000 Distanz ist:1700 Meter

4 Messen mit Messband oder Laserentfernungsmesser

5 GPS Mit dem Eingeben der Zielkoordinaten und der Koordinaten der Beobachtungstellung im Gerät, wird die Distanz ermittelt.

6 Abschreiten 1 Schritt = 1 Meter 5 x 2 Verfahren –1,2,3,4,5,5,6,7,8,9,10,10 = 10 m Schrittmassgraphik

7 m = Zielhöhe oder –breite km = Beobachtungs- oder Schussdistanz (in Kilometer) % o = Winkelmasse (in Promille) Bruch- strich (Gesuchtes abdecken) Messen mit optischen Instrumenten Berechnung von Distanzen und Ausdehnungen mit Hilfsdreieck

8 Gegebene Grösse (Bild): Zielhöhe: 2 m Zielhöhe im Feldstecher: 4 % 0 gesuchte Grösse: Distanz in km 2 km x 4 = 0,5 km Distanz in km ?

9 Gegebene Grösse (Bild): Distanz: 0,2 km Zielhöhe im Feldstecher: 15 % o gesuchte Grösse: Distanz in m m 0,2 x 15 = 3 m Grössen im meter ?

10 Distanzen schätzen Minimal-Maximal-Verfahren Additionsverfahren Vergleichsverfahren

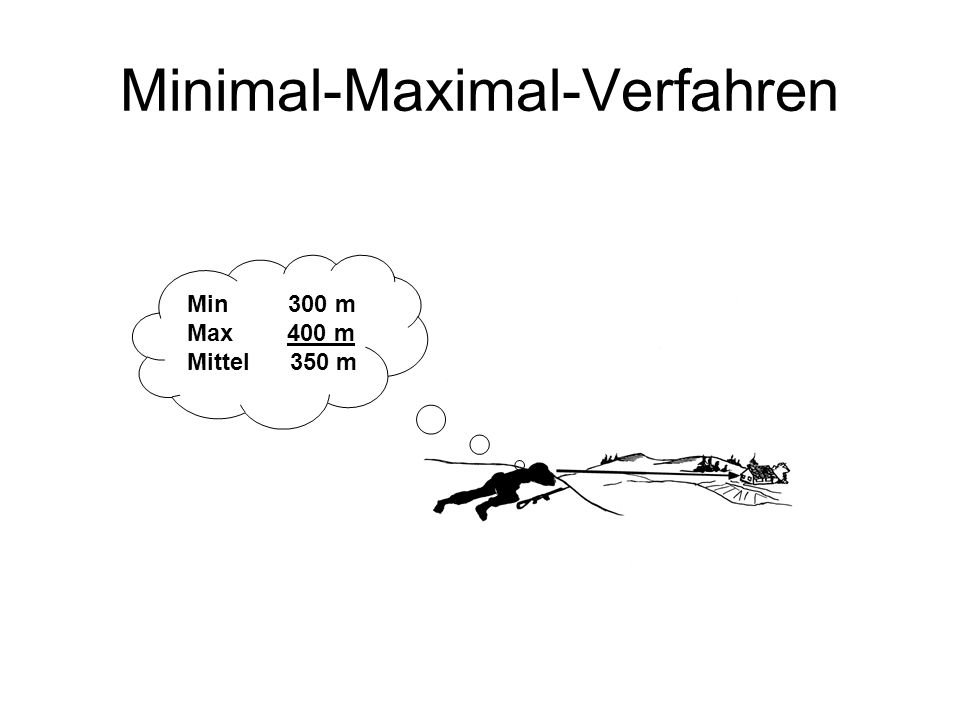

11 Minimal-Maximal-Verfahren Min 300 m Max 400 m Mittel 350 m

12 Additionsverfahren 80 m m m = 350 m

13 Vergleichsverfahren Schiessstand Aschenbahn Schwimm – strecke 300 m 100 m 50 m

14 Besondere Hinweise Zu kurz wird geschätzt: bei gut sichtbaren Zielen; bei klarer Luft; bei Sonnenstand im Rücken; bei hellem Hintergrund; über Täler und Einschnitte; bergab; über Gewässer; unter dem Kampfeindruck. Zu weit wird geschätzt: bei schlecht sichtbaren Zielen; bei flimmernder Luft; gegen die Sonne; bei trübem, nebligem Wetter; in der Dämmerung; im Wald; bergauf; in liegender Stellung.
