1 Produktpräsentation Knut Peters Stand – 10/2007

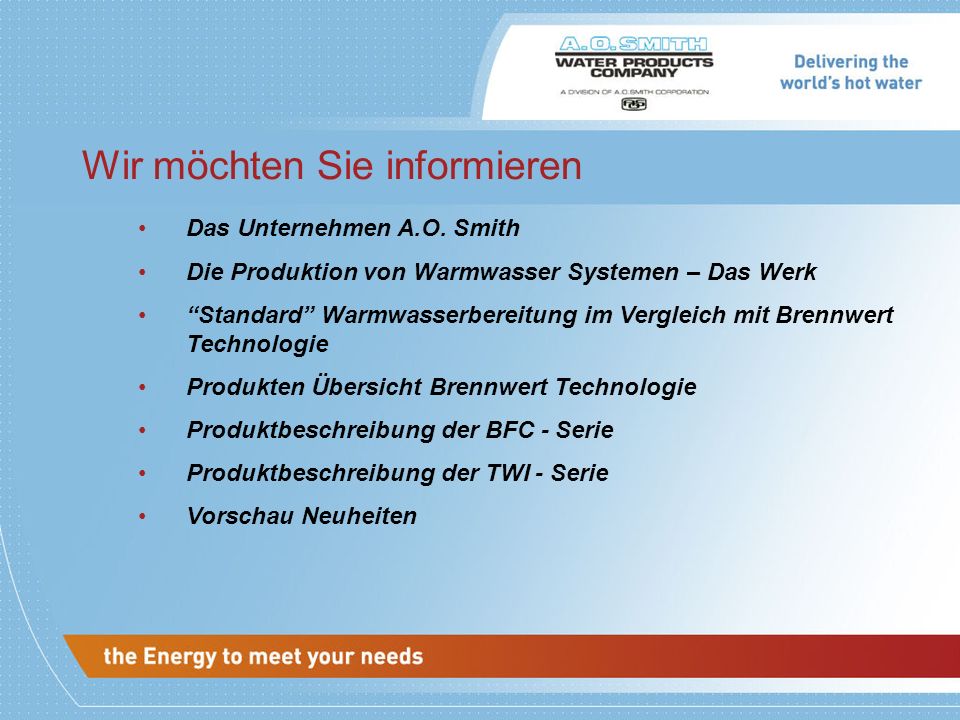

2 Wir möchten Sie informieren
Das Unternehmen A.O. Smith Die Produktion von Warmwasser Systemen – Das Werk “Standard” Warmwasserbereitung im Vergleich mit Brennwert Technologie Produkten Übersicht Brennwert Technologie Produktbeschreibung der BFC - Serie Produktbeschreibung der TWI - Serie Vorschau Neuheiten

3 A.O. Smith Geschichte A.O. Smith wurde gegründet 1874 1906 1936
Metalverarbeitung- Fahrräder / Kinderwagen 1906 Massenproduktion von Autoteilen für Henry Ford 1936 A.O.Smith patentiert Glas- lierung für Warmwasser Speicher. 2001 A O. Smith kauft State Industries. 2006 A.O. Smith kauft GSW

4 A.O. Smith Heute Insgesamt 20.000 Mitarbeiter
Weltweit 52 Werke in 7 Länder India

5 A.O.Smith, der Emaillier-Spezialist
A.O.Smith hat 70 Jahre Erfahrung beim lieren von Warmwasserspeichern A.O.Smith liert Speicher von Liter Inhalt Produktionsvolumen ca. 5,5 Mio. Geräte/a = 2,2 Mrd US$ damit einer der größten Hersteller lierter WW-Speicher Weltweit 12 Fertigungsstätten u. a. USA, Kanada, Mexiko; China, Brasilien Eigene Entwicklungskapazitäten für / technologien Spezifisches für spezifische Produkte – Hohe Produktqualität

6 A.O.Smith WPC - Europa Produktion und Service in Veldhoven, NL Herstellung von ca. 6 tsd. gewerbl. Gas-Vorratswasserheizern ca. 20 tsd. Haushaltsgeräte (Montagefertigung) Eigene Entwicklungsabteilung / Testlabor (20 Mitarbeiter; alle Gas – Kategorien Europas verfügbar) Technischer Verkauf (15 Mitarbeiter) 30 Jahre Markterfahrung in Europa ISO 9002, CE-zertifiziert, u.a . DVGW-Zeichen

7 Produktübersicht - Auswahl
Gas-Vorrats-Wasserheizer Haushaltsgeräte Gewerbliche Geräte Indirekt beheizte Speicher Bivalent (Solar) IST Monovalent (Heizkessel) IT Vorratsbehälter (Fernwärmestationen) ST

8 Baureihe BFC - Cyclone Wirkungsgrad 104,9%/(Bennwert – Technologie)

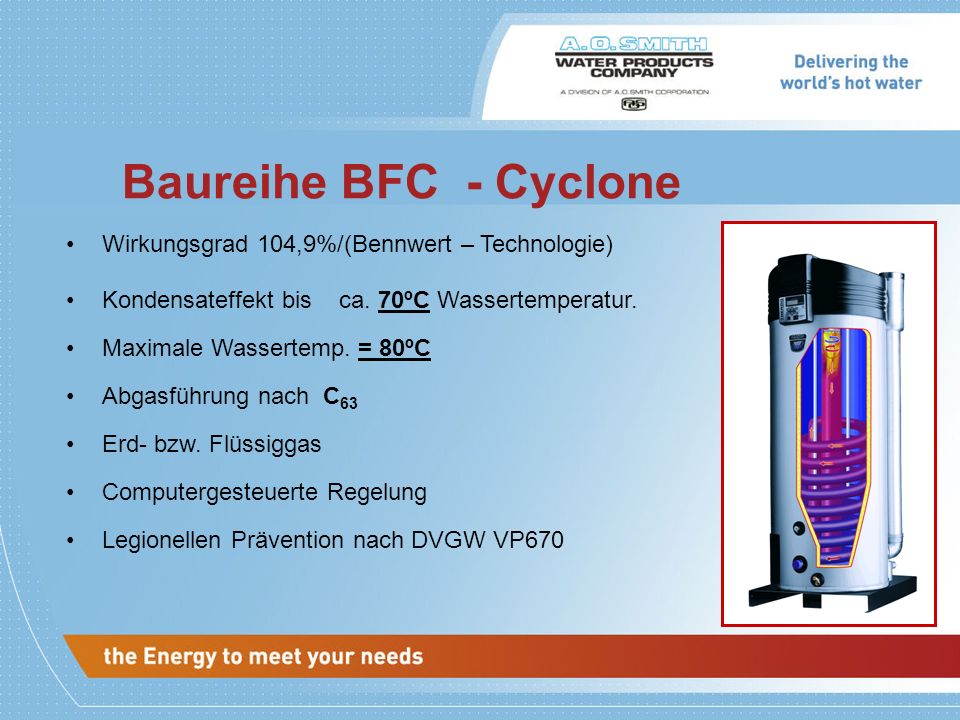

Kondensateffekt bis ca. 70ºC Wassertemperatur. Maximale Wassertemp. = 80ºC Abgasführung nach C63 Erd- bzw. Flüssiggas Computergesteuerte Regelung Legionellen Prävention nach DVGW VP670

9 Baureihe BFC - Cyclone BFC28 217l 28 kW BFC30 368l 30 kW
Typ Inhalt Leistung BFC l 28 kW BFC l 30 kW BFC l 50 kW BFC l 60 kW BFC l 80 kW BFC l kW

10 Produktvorteile der BFC - Geräte
1. Einfache Installation Keine komplizierte Verbindung Kessel Speicher Wegfall Ladepumpe; Dreiwege – Ventil, Vorrangschaltung Aufstellfläche ca. 2,5m² (Nischen / Ecken) Gerätekategorie – Schornsteinauswahl 2. Kompakte solide Bauweise, wenige Baugruppen und Einzelteile 3. Alle Bauteile leicht zugänglich Unkomplizierte Wartung Konstruktion der Brennerkammer hemmt Verkalkung

11 Produktvorteile der BFC - Geräte

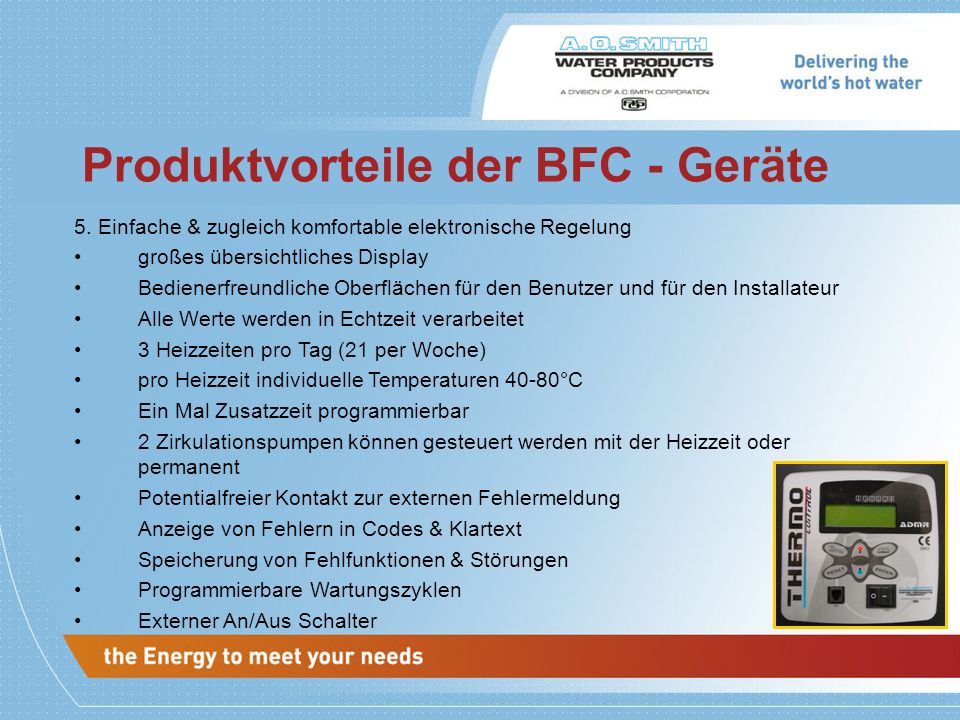

5. Einfache & zugleich komfortable elektronische Regelung großes übersichtliches Display Bedienerfreundliche Oberflächen für den Benutzer und für den Installateur Alle Werte werden in Echtzeit verarbeitet 3 Heizzeiten pro Tag (21 per Woche) pro Heizzeit individuelle Temperaturen 40-80°C Ein Mal Zusatzzeit programmierbar 2 Zirkulationspumpen können gesteuert werden mit der Heizzeit oder permanent Potentialfreier Kontakt zur externen Fehlermeldung Anzeige von Fehlern in Codes & Klartext Speicherung von Fehlfunktionen & Störungen Programmierbare Wartungszyklen Externer An/Aus Schalter

12 Twister TWI 35-130 & TWI 45-190 Brennwert Warmwasser- Speicher
Wirkungsgrad 105 % Edelstahl Wärmetauscher und Tank Keine Mg Anoden einfache Wartung 130 oder 190 Liter Inhalt Höhe Leistung – 35.8 oder 47.3 KW Premix Brenner sehr niedrige NOx Werte Extrem Geräuscharm Standard System mit einfache Regelung

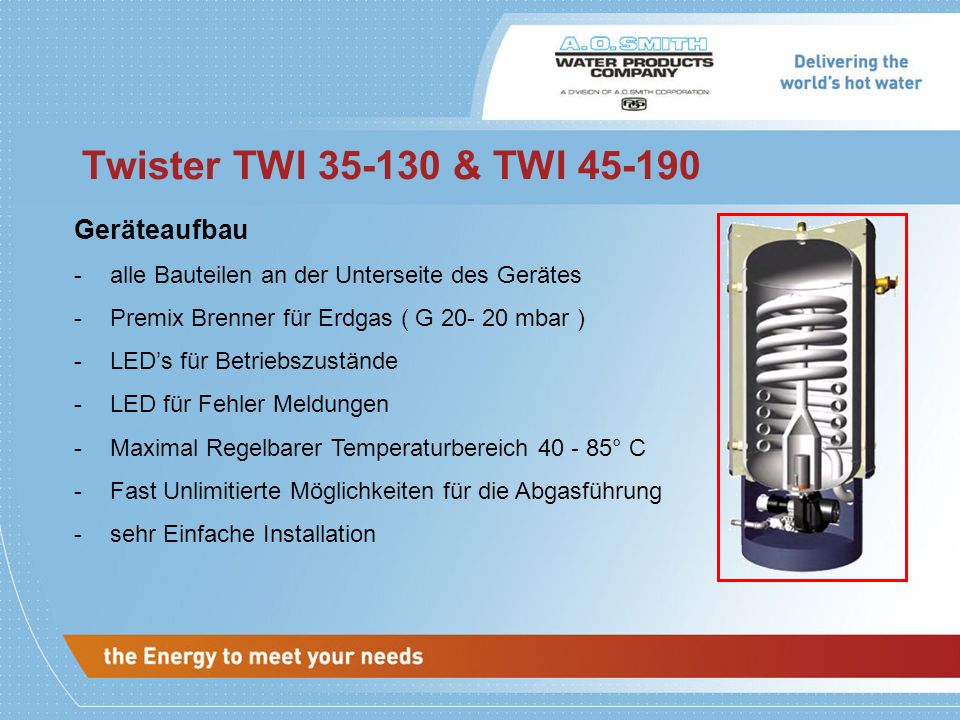

13 Twister TWI 35-130 & TWI 45-190 Geräteaufbau
alle Bauteilen an der Unterseite des Gerätes Premix Brenner für Erdgas ( G mbar ) LED’s für Betriebszustände LED für Fehler Meldungen Maximal Regelbarer Temperaturbereich ° C Fast Unlimitierte Möglichkeiten für die Abgasführung sehr Einfache Installation

14 TWI 35-130 & TWI 45-190 Inhalt Gewicht Leistung Wirkungsgrad Höhe

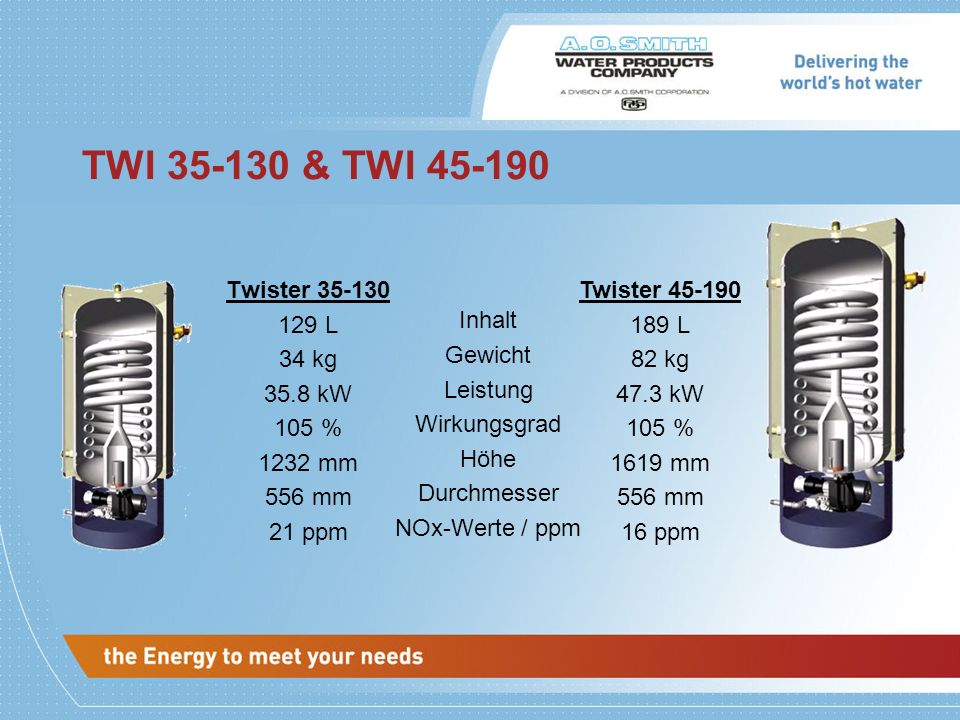

Durchmesser NOx-Werte / ppm Twister 129 L 34 kg 35.8 kW 105 % 1232 mm 556 mm 21 ppm Twister 189 L 82 kg 47.3 kW 105 % 1619 mm 556 mm 16 ppm

15 Anwendungsgebiete Hotels, Restaurants, Wäschereien
Stadien, Sportstätten, Schwimmhallen, Campingplätze Autowaschanlagen Industrieanlagen (Schlachtbetriebe; Bäckereien) Alten- und Pflegeheime, Krankenhäuser Mehrfamilienhäuser Kosmetik-, Friseursalons Landwirtschaftliche Betriebe Speziell für sehr großen Warm Wasser-Bedarf

16 Vorteile für den Nutzer

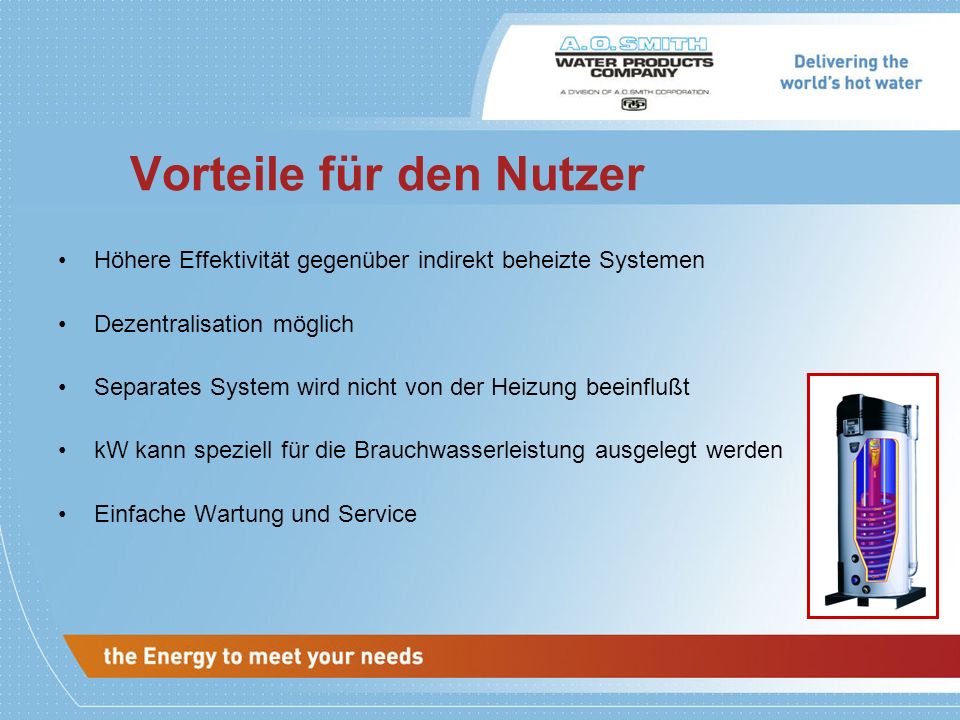

Höhere Effektivität gegenüber indirekt beheizte Systemen Dezentralisation möglich Separates System wird nicht von der Heizung beeinflußt kW kann speziell für die Brauchwasserleistung ausgelegt werden Einfache Wartung und Service

17 Eine alternative Erklärung:
indirekt direkt

18 Energie – Effizienz / Jahresnutzungsgrad
Warmwasserbedarf: 1m³/h bei 40°C Nutzungsdauer: 365 Tage/ Jahr bei Verbrauch von 4 m³/d werden von der eingesetzten Energie 89,8% beim BFC ,2% beim BFC ,1% beim BFC ,7% beim BFC ,0 % beim BFC ,7% beim BFC 100 93,5 % beim TWI 35 92,4% beim TWI 35 in warmes Wasser umgewandelt η h/d

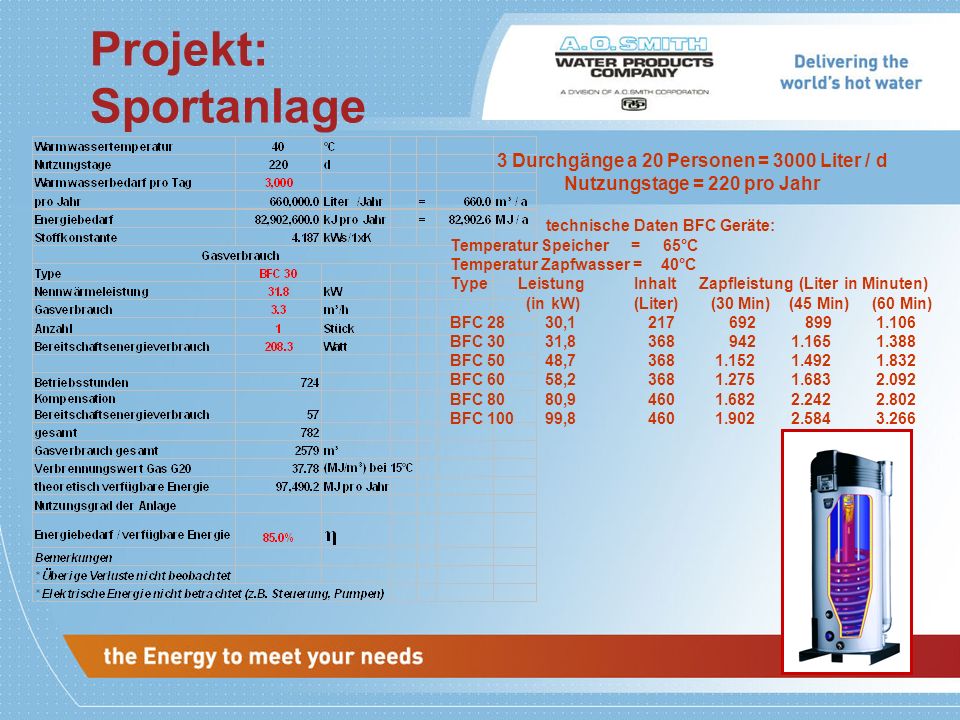

19 Projekt: Sportanlage Annahme: je Person werden 50 Liter WW bei 40°C zu Duschen benötigt der Duschgang der Gruppe soll nicht länger als 30 – 45 Minuten dauern Anzahl der Pers. WW-Bedarf l l l l l l l 3 Durchgänge a 20 Personen = 3000 Liter / d Nutzungstage = 220 pro Jahr

20 Projekt: Sportanlage 3 Durchgänge a 20 Personen = 3000 Liter / d Nutzungstage = 220 pro Jahr technische Daten BFC Geräte: Temperatur Speicher = °C Temperatur Zapfwasser = 40°C Type Leistung Inhalt Zapfleistung (Liter in Minuten) (in kW) (Liter) (30 Min) (45 Min) (60 Min) BFC , BFC , BFC , BFC , BFC , BFC ,

21 Projekt: Sportanlage 3 Durchgänge a 20 Personen = 3000 Liter / d Nutzungstage = 150 pro Jahr technische Daten BFC Geräte: Temperatur Speicher = °C Temperatur Zapfwasser = 40°C Type Leistung Inhalt Zapfleistung (Liter in Minuten) (in kW) (Liter) (30 Min) (45 Min) (60 Min) BFC , BFC , BFC , BFC , BFC , BFC ,

22 Projekt:Sportanlage Differenz Investitionen: BFC + Install. = 7.217,00
Ind. System = 5.000,00 Diff. = 2.217,00 Differenz Energiekosten: BFC = 1.937,00 Ind. System = 2.955,00 Diff. = 1.018,00 m³ Gas = 0,55 €

23 Projekt: Hotelanlage Annahme: je Person werden
- 50 Liter WW bei 40°C zum Duschen bzw. 150 Liter benötigt Die Zapfzeit bestimmt sich nach der Art des Hotels Touristen ca. 2,0 – 3,0 Stunden Business ca. 1,0 – 2,0 Stunden Anzahl WW-Bedarf Pers. / Betten l l l l l l l l l technische Daten BFC Geräte: Temperatur Speicher = °C Temperatur Zapfwasser = 40°C Type Leistung Inhalt Zapfleistung (Liter in Minuten) (in kW) (Liter) (45 Min) (60 Min) (90 Min) BFC , BFC , BFC , BFC , BFC , BFC ,

24 Projekt: Hotelanlage Jahres- nutzungs- grad η

25 Projekt: Mehrfamilienhaus

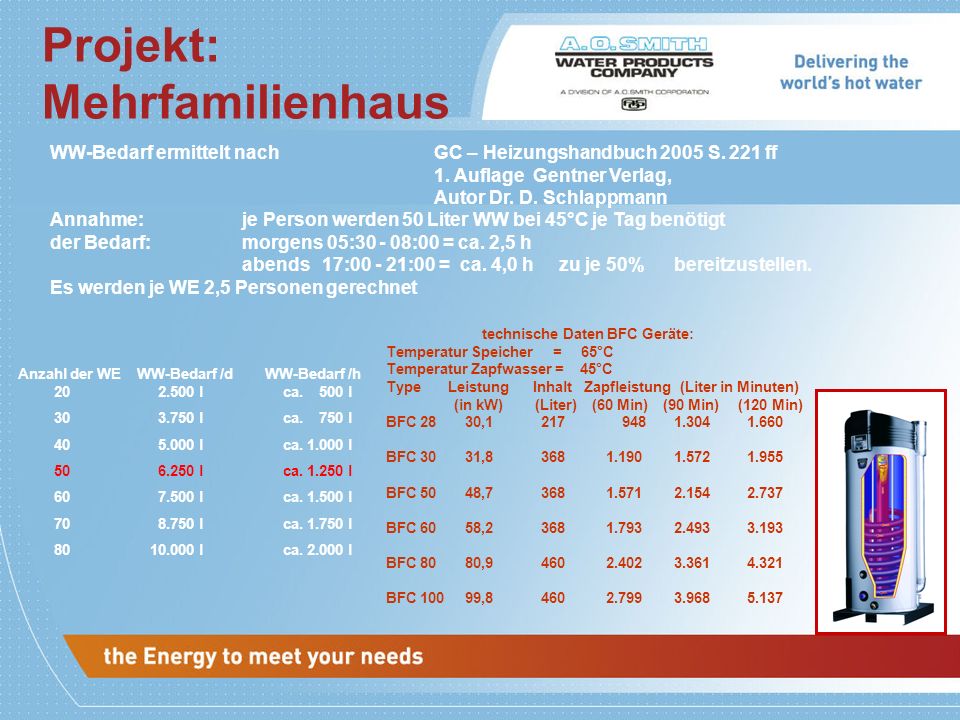

WW-Bedarf ermittelt nach GC – Heizungshandbuch 2005 S. 221 ff 1. Auflage Gentner Verlag, Autor Dr. D. Schlappmann Annahme: je Person werden 50 Liter WW bei 45°C je Tag benötigt der Bedarf: morgens 05: :00 = ca. 2,5 h abends 17: :00 = ca. 4,0 h zu je 50% bereitzustellen. Es werden je WE 2,5 Personen gerechnet technische Daten BFC Geräte: Temperatur Speicher = °C Temperatur Zapfwasser = 45°C Type Leistung Inhalt Zapfleistung (Liter in Minuten) (in kW) (Liter) (60 Min) (90 Min) (120 Min) BFC , BFC , BFC , BFC , BFC , BFC , Anzahl der WE WW-Bedarf /d WW-Bedarf /h l ca l l ca l l ca l l ca l l ca l l ca l l ca l

26 Projekt: Mehrfamilienhaus

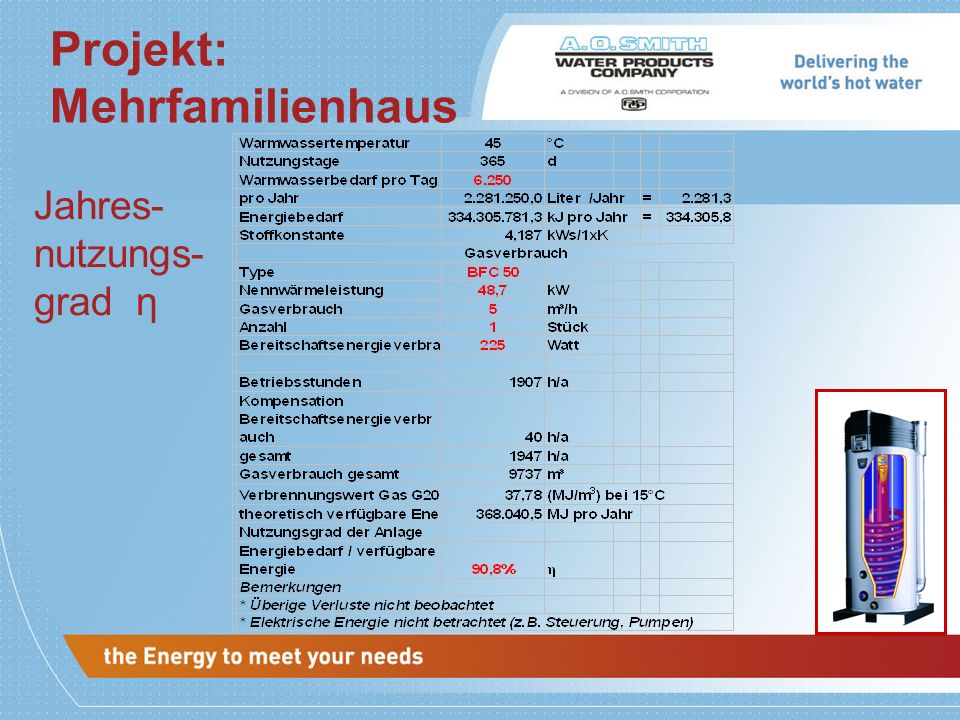

Jahres- nutzungs- grad η

27 Referenzprojekte / Auswahl DE

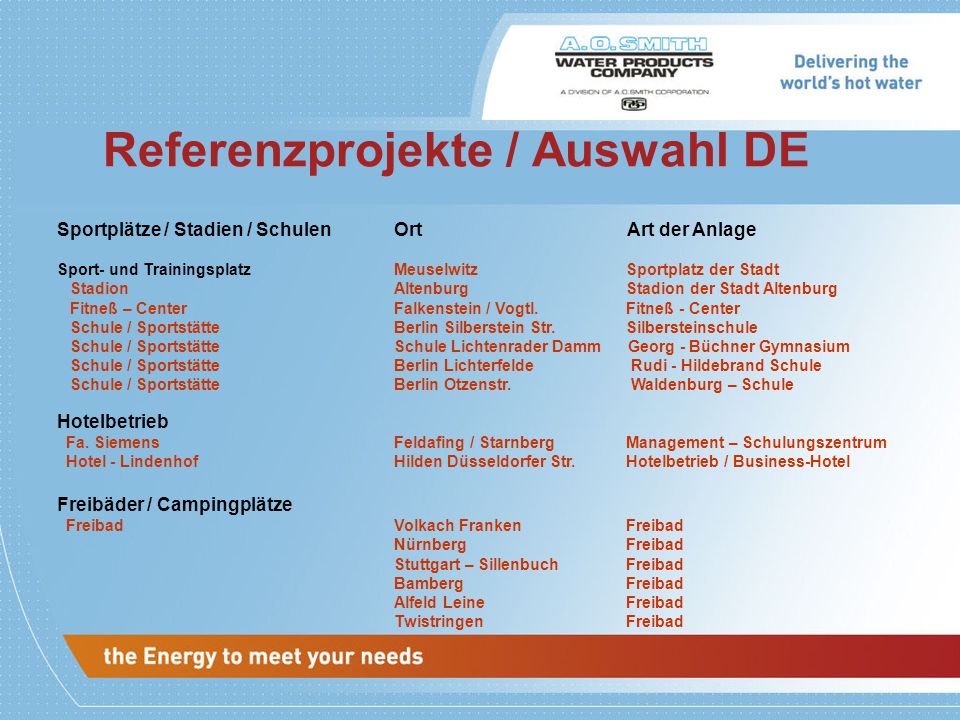

Sportplätze / Stadien / Schulen Ort Art der Anlage Sport- und Trainingsplatz Meuselwitz Sportplatz der Stadt Stadion Altenburg Stadion der Stadt Altenburg Fitneß – Center Falkenstein / Vogtl Fitneß - Center Schule / Sportstätte Berlin Silberstein Str Silbersteinschule Schule / Sportstätte Schule Lichtenrader Damm Georg - Büchner Gymnasium Schule / Sportstätte Berlin Lichterfelde Rudi - Hildebrand Schule Schule / Sportstätte Berlin Otzenstr Waldenburg – Schule Hotelbetrieb Fa. Siemens Feldafing / Starnberg Management – Schulungszentrum Hotel - Lindenhof Hilden Düsseldorfer Str Hotelbetrieb / Business-Hotel Freibäder / Campingplätze Freibad Volkach Franken Freibad Nürnberg Freibad Stuttgart – Sillenbuch Freibad Bamberg Freibad Alfeld Leine Freibad Twistringen Freibad

28 Referenzprojekte / Auswahl DE
Industrieanlagen Ort Art der Anlage Milchviehanlage Sophiental / Zechlin Thermische Desinfektion der Melkstände Milchviehanlage Kaarßen Thermische Desinfektion der Melkstände PKW – Waschanlage Hamburg Olsdorfer Lanstr Best – Car - Wash PKW – Waschanlage Leer Am Emspark Auto – Wasch – Center Teilewaschanlage Erkelenz Fa. Hegenscheidt MFD GmbH LKW - Waschanlage Celle Fa. Halliburton Off-Shore Bohrtechnik LKW – Waschanlage & Greiz FFW - Greiz Duschbetrieb Campingplätze Ort Art der Anlage Seejsener Freizeitpark Barntrup Duschanlagen Campingplatz Oldenburg Holstein Duschanlagen Campingplatz Murnau / Staffelsee Duschanlagen Jugendcampingplatz Prora / Rügen Duschanlagen Wohnanlagen Ort Art der Anlage Wohnanlagen Veitshöchheim WW- Versorgung Mehrfamilienhäuser (Lindentalstr. 29 & 31; Kantstr. 3) (Heinestr. 1+3)

29 Raum / Fussboden Heizung
Ausblick in die Zukunft : SGE Warmes Wasser Raum / Fussboden Heizung Temp. Fühler Kaltes Wasser Elektro Heizung Maximal Comfort und Effizienz in Combination mit Optimalen Umweltfreundlichkeit
