1 Wunschliste für das beweissichere Laborbuch aufgestellt am Beispiel des QMS für NEMUS BeLab Workshop, 25. Januar 2011 Burkhard Wiegel AG 6.53 Neutronenspektrometrie

2 B. Wiegel, 6.532 BeLab Workshop, 25. Januar 2011 PTB NEMUS (neutron multisphere spectrometer) 10 Moderatorkugeln (Polyäthylen), d : 7.62 cm bis 30.48 cm 3 He Proportionalzähler als zentraler thermischer Neutronendetektor 4 modifizierte Kugeln mit Kupfer- oder Blei- einlagen 3 He Proportionalzähler als zentraler thermischer Neutronendetektor

3 B. Wiegel, 6.533 BeLab Workshop, 25. Januar 2011 Wunschliste Protokoll routinemäßiger Aufgaben und Dokumentation bei nicht routinemäßigen Experimenten: handschriftlich per Tastatur andere Formate: Foto, Audio, Video.

4 Messeinrichtung H ANNA B. Wiegel, 6.534 BeLab Workshop, 25. Januar 2011 Position der 241 AmBe Quelle Position des 3 He Zählers Messelektronik AIOSAP-02 Holzkiste mit Paraffin

5 B. Wiegel, 6.535 BeLab Workshop, 25. Januar 2011 Wunschliste Protokoll routinemäßiger Aufgaben und Dokumentation bei nicht routinemäßigen Experimenten: handschriftlich per Tastatur andere Formate: Foto, Audio, Video. Abfrage charakteristischer Größen (Detektor, Spannung, …).

6 Blockschaltbild B. Wiegel, 6.536 BeLab Workshop, 25. Januar 2011 Det U 820 V ADC Einstel lungen

7 B. Wiegel, 6.537 BeLab Workshop, 25. Januar 2011 Wunschliste Protokoll routinemäßiger Aufgaben und Dokumentation bei nicht routinemäßigen Experimenten: handschriftlich per Tastatur andere Formate: Foto, Audio, Video. Abfrage charakteristischer Größen (Detektor, Spannung, …). Vorgabe von Handlungs- und Entscheidungsabläufen – "abhaken".

8 Ablaufplan B. Wiegel, 6.538 BeLab Workshop, 25. Januar 2011 Stabilitätsmessung starten Einbau des ³He Zählers Einbau bzw. Kontrolle der 241 AmBe Quelle Elektronik (AIOSAP-02) einschalten Hochspannung einschalten und an den Detektor anpassen winTMCA starten, Messung starten, um die Form und Lage des Spektrums zu kontrollieren TP * zwischen Kanal 260 und 300? Dateinamen festlegen, Messzeit bestimmen Messung in das Protokollbuch eintragen Messung starten PH-Spektrum nach Messende speichern Messfile bereit zum Auswerten Möglichkeiten: ADC ** Einstellungen überprüfen (Spektrumlänge, Auflösung, etc.), Detektor wechseln, um Defekt am Detektor ausschließen zu können, Die Verstärkung am Fine Gain (FG) Potentiometer überprüfen. Ja Nein ** TP=thermischer Peak ** ADC= Analog-Digital- Converter Messung stoppen

9 B. Wiegel, 6.539 BeLab Workshop, 25. Januar 2011 Wunschliste Protokoll routinemäßiger Aufgaben und Dokumentation bei nicht routinemäßigen Experimenten: handschriftlich per Tastatur andere Formate: Foto, Audio, Video. Abfrage charakteristischer Größen (Detektor, Spannung, …). Vorgabe von Handlungs- und Entscheidungsabläufen – "abhaken". Den Übergang von Daten aus einem Programm zu einem anderen protokollieren.

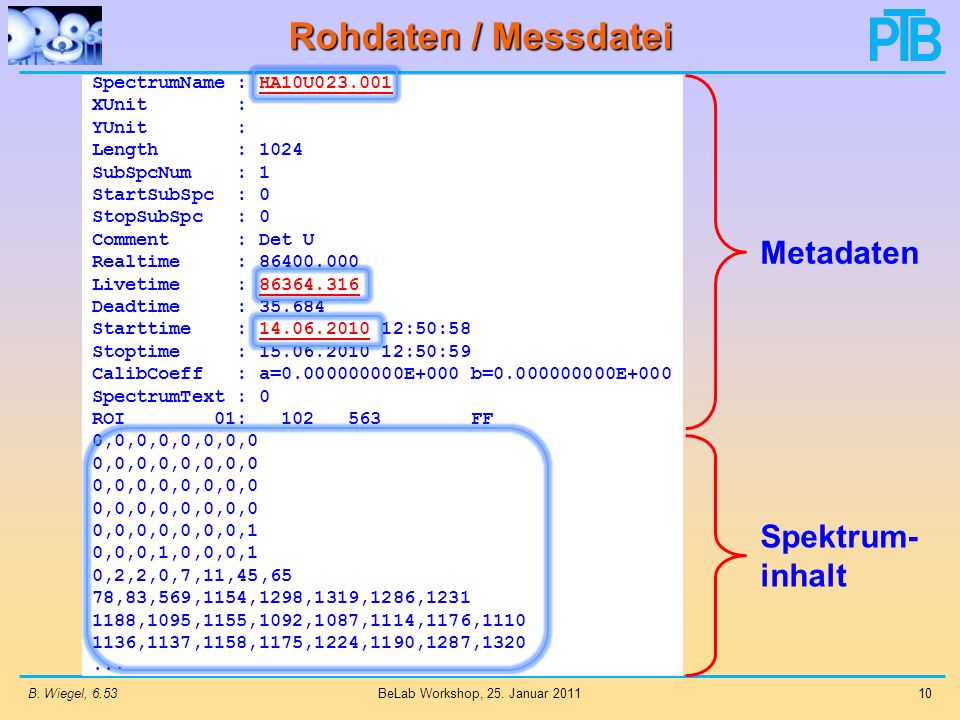

10 Rohdaten / Messdatei B. Wiegel, 6.5310 BeLab Workshop, 25. Januar 2011 SpectrumName : HA10U023.001 XUnit : YUnit : Length : 1024 SubSpcNum : 1 StartSubSpc : 0 StopSubSpc : 0 Comment : Det U Realtime : 86400.000 Livetime : 86364.316 Deadtime : 35.684 Starttime : 14.06.2010 12:50:58 Stoptime : 15.06.2010 12:50:59 CalibCoeff : a=0.000000000E+000 b=0.000000000E+000 SpectrumText : 0 ROI 01: 102 563 FF 0,0,0,0,0,0,0,0 0,0,0,0,0,0,0,1 0,0,0,1,0,0,0,1 0,2,2,0,7,11,45,65 78,83,569,1154,1298,1319,1286,1231 1188,1095,1155,1092,1087,1114,1176,1110 1136,1137,1158,1175,1224,1190,1287,1320... Metadaten Spektrum- inhalt

11 Pulshöhenspektrum B. Wiegel, 6.5311 BeLab Workshop, 25. Januar 2011

12 Datenanalyse mit eigenem Programm – 1 B. Wiegel, 6.5312 BeLab Workshop, 25. Januar 2011 C WP C TP C n

13 Datenanalyse mit eigenem Programm – 2 B. Wiegel, 6.5313 BeLab Workshop, 25. Januar 2011 C WP C TP C n Startdatum Messzeit Dateiname Spektruminhalt

14 Datenanalyse mit Excel – 1 B. Wiegel, 6.5314 BeLab Workshop, 25. Januar 2011 C WP C TP C n Startdatum Messzeit Dateiname Spektruminhalt

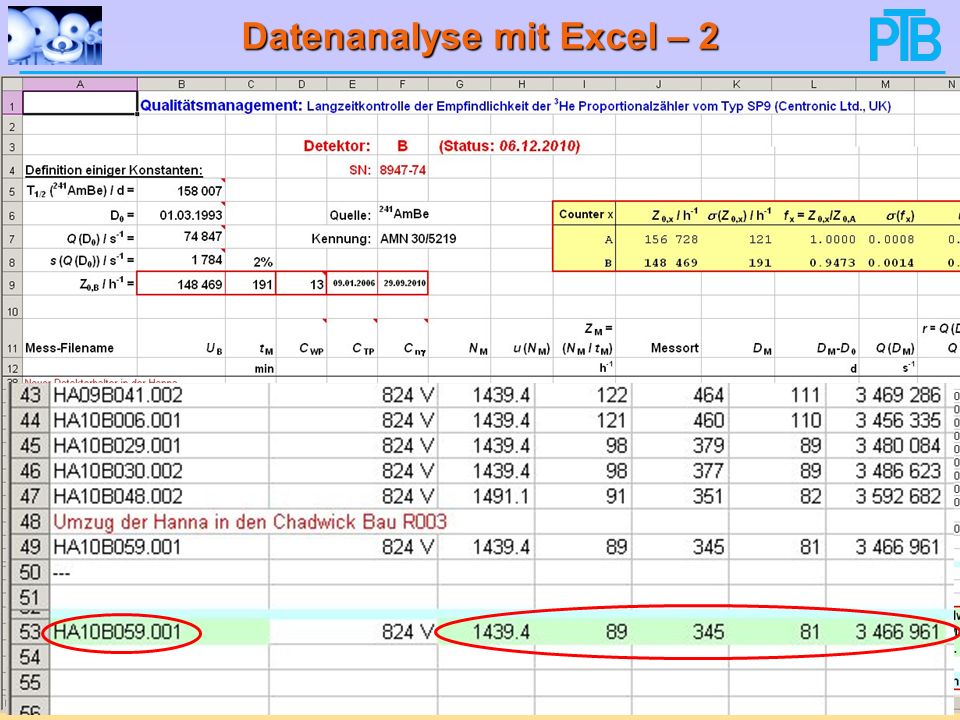

15 Datenanalyse mit Excel – 2 B. Wiegel, 6.5315 BeLab Workshop, 25. Januar 2011

16 Endergebnis B. Wiegel, 6.5316 BeLab Workshop, 25. Januar 2011

17 B. Wiegel, 6.5317 BeLab Workshop, 25. Januar 2011 Zusammenfassung Protokoll routinemäßiger Aufgaben und Dokumentation bei nicht routinemäßigen Experimenten: handschriftlich per Tastatur andere Formate: Foto, Audio, Video. Abfrage charakteristischer Größen (Detektor, Spannung, …). Vorgabe von Handlungs- und Entscheidungsabläufen – "abhaken". Den Übergang von Daten aus einem Programm zu einem anderen protokollieren.

18 BeLab Workshop, 25. Januar 2011 18B. Wiegel, 6.53
