Bolzmansche Formel Ausgewählte Themen des analogen Schaltungsentwurfs
2
Boltzmannsche Formel -Q +Q -Q +Q Ausgewählte Themen des analogen Schaltungsentwurfs
3

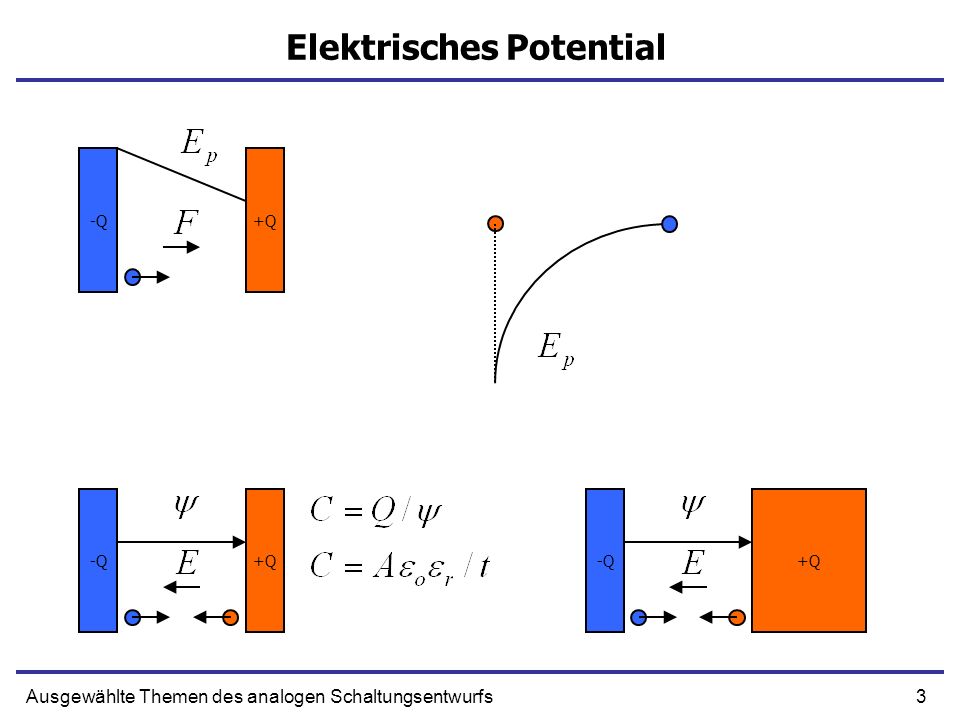

Elektrisches Potential
-Q +Q -Q +Q -Q +Q Ausgewählte Themen des analogen Schaltungsentwurfs
4
MOS Transistor N N Ausgewählte Themen des analogen Schaltungsentwurfs
5
Gate Spannung Ausgewählte Themen des analogen Schaltungsentwurfs N N N
6
Gate Spannung - Kanal N N N N Ausgewählte Themen des analogen Schaltungsentwurfs
7
Gate Spannung - Kanal VT Qs N N N N -Qs ψs n ψs = 26mV ψ Ausgewählte Themen des analogen Schaltungsentwurfs
8
Oxydkapazität pro Fläche
Gate Spannung - Kanal VG Qs+Q N N -Q N N -Qs ψs Ladung pro Fläche Oxydkapazität pro Fläche Q‘ ( q/cm2) Ausgewählte Themen des analogen Schaltungsentwurfs
9
Drain Spannung - Strom VG Vds N N N N Ausgewählte Themen des analogen Schaltungsentwurfs
10
Breite/Lange des Gates
Drain Spannung - Strom VG Vds N N N N Mobilität Breite/Lange des Gates Ladungsdichte E-Feld Querschnitt Ausgewählte Themen des analogen Schaltungsentwurfs
11
Drain Spannung - Strom VG Vds N N N N Ausgewählte Themen des analogen Schaltungsentwurfs
12
Drain Spannung - Strom VG Vds I N N N N Vds eVds Ausgewählte Themen des analogen Schaltungsentwurfs
13
Drain Spannung - Stromsättigung
VG Vds Ilim Isat I N N N N Vdssat=Vgs-VT Vds eVDB Ausgewählte Themen des analogen Schaltungsentwurfs
14
Drain Spannung - Stromsättigung
VG Vds I N N N N Vds Ausgewählte Themen des analogen Schaltungsentwurfs
15
Drain Spannung - Stromsättigung
VG Vds I N N N N Vds Ausgewählte Themen des analogen Schaltungsentwurfs
16

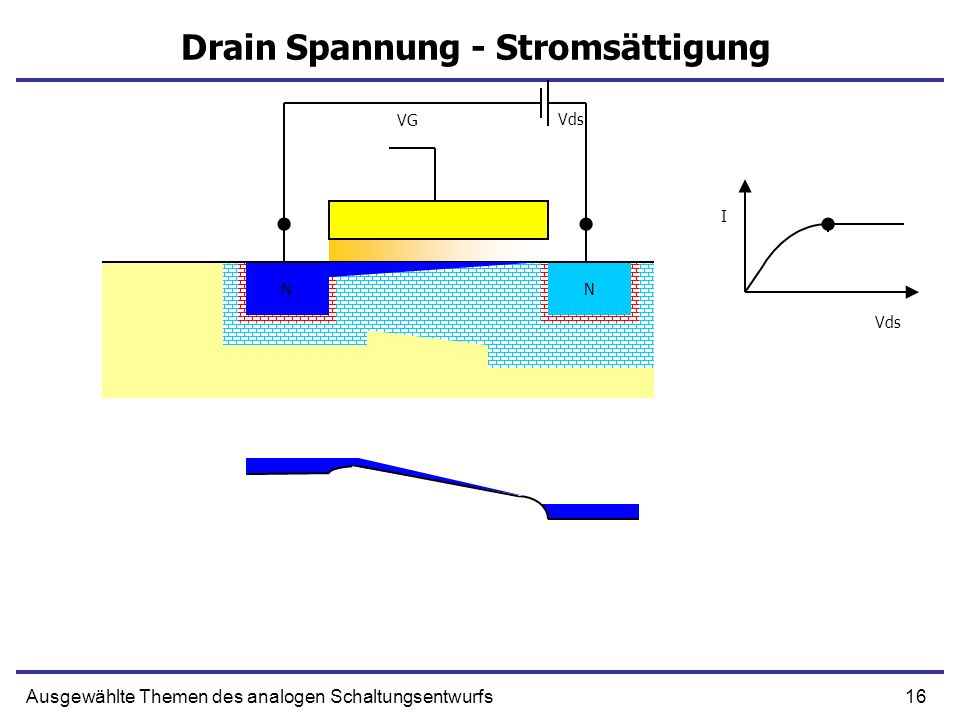

Drain Spannung - Stromsättigung
VG Vds I N N N N Vds Ausgewählte Themen des analogen Schaltungsentwurfs
17
Stromsättigung Ausgewählte Themen des analogen Schaltungsentwurfs VG
Vds I N N N N Vds Ausgewählte Themen des analogen Schaltungsentwurfs
18
Widerstand Elektrostatische Wechselwirkung Viskose Reibung. Konstante Kraft bewirkt den konstanten Strom Keine Spannung I=0 Größere Spannung F I Noch größere Spannung Ausgewählte Themen des analogen Schaltungsentwurfs
19
Widerstand (2) Ausgewählte Themen des analogen Schaltungsentwurfs
Keine Spannung I=0 Spannung F I U Ausgewählte Themen des analogen Schaltungsentwurfs
20
Analogie zu Kondensator
Kondensator und Spule + + I -I U U Analogie zu Kondensator Kleinere Spannung Größere Spannung Ausgewählte Themen des analogen Schaltungsentwurfs
21
Spule Trägheit statt Reibung
Bei konstanter Kraft steigt der Strom gleichmäßig Keine Spannung I=0 Kg Kg Kg Kg F I ≈ 0, t = 0 Kg Kg Kg Kg I>>0, Später Kg Kg Kg Kg Ausgewählte Themen des analogen Schaltungsentwurfs
22
Verstärker Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
23
Verstärker Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
24
Verstärker Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
25
Kleinsignalparameter
ΔVG VG ΔVG VG gmVG Ausgewählte Themen des analogen Schaltungsentwurfs
26
Verstärker - gm Ausgewählte Themen des analogen Schaltungsentwurfs
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
27
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
28
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
29

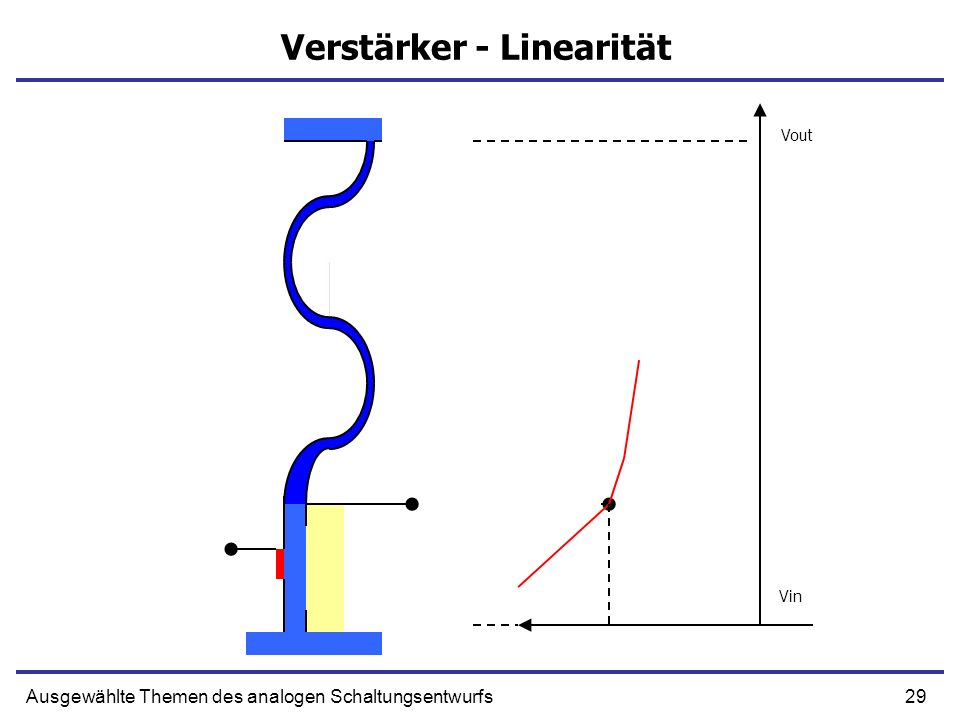

Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
30
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
31
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
32
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
33
Verstärker - Linearität
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
34
Verstärker - Stabilisierung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
35

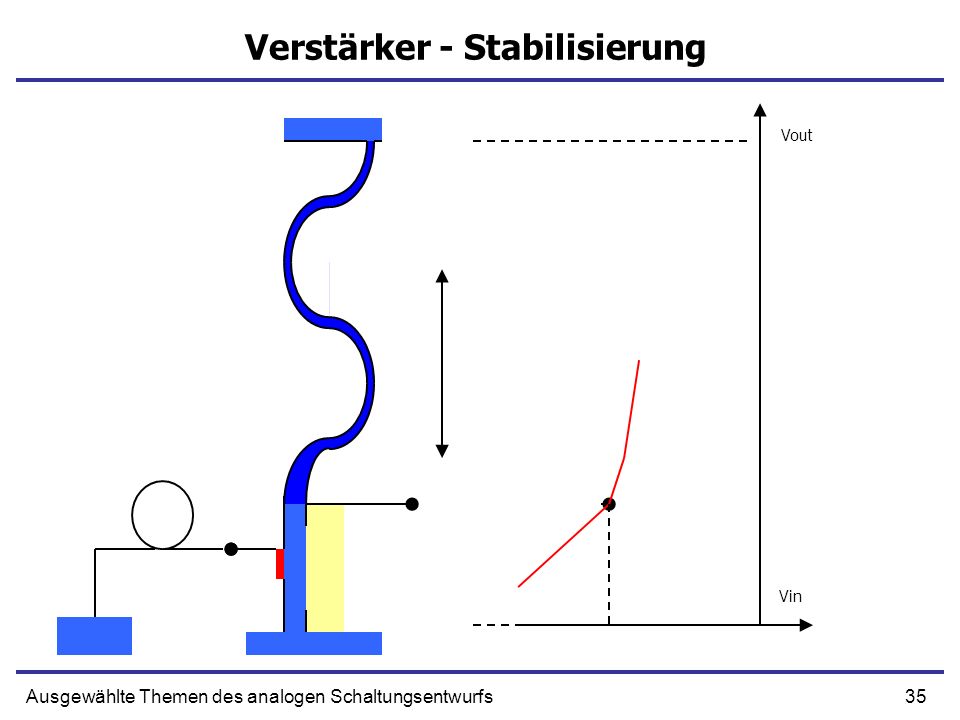

Verstärker - Stabilisierung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
36
Verstärker - Stabilisierung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
37
Verstärker – Stabilisierung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
38
Verstärker – Stabilisierung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
39
Verstärker – Stabilisierung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
40
Verstärker – Stabilisierung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
41
Verstärkung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
42
Verstärkung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
43
Verstärkung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
44
Verstärkung mit Rückkopplung
Vout Vin Ausgewählte Themen des analogen Schaltungsentwurfs
45
AC Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs Vout
Vin Ausgewählte Themen des analogen Schaltungsentwurfs
46
AC Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs Vout
Vin Ausgewählte Themen des analogen Schaltungsentwurfs
47
AC Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs Vout
Vin Ausgewählte Themen des analogen Schaltungsentwurfs
48
AC Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs Vout
Vin Ausgewählte Themen des analogen Schaltungsentwurfs
49
Rückkopplung Rückkopplung – ein wichtiges Prozess in der Natur
Ein Teil des Ausgangssignals wird benutzt um das Eingangssignal zu beeinflussen. Regelung des Systems – negative Rückkopplung Ausgewählte Themen des analogen Schaltungsentwurfs
50
Rückkopplung (2) Rückkopplung in Elektronik Vorteile Nachteile
Arbeitspunkt des Verstärkers mit Rückkopplung ist unempfindlich für Änderung des Prozessparameter und Temperatur Bandbreite ist höher Linearität besser Eingangs- und Ausgangsimpedanzen können angepasst werden. Nachteile Verstärkung wird kleiner Gefahr vor Schwingungen Millereffekt Ausgewählte Themen des analogen Schaltungsentwurfs
51
Einige Größen… Xs Xi A Xo Xs Xi Xi* A Xo + + β β Closed-loop Gain (Gegenkoppelte Verstärkung) Open-loop Gain (Lerlaufverstärkung) Loop Gain – Return ratio (Schleifenverstärkung) Ausgewählte Themen des analogen Schaltungsentwurfs
52
Negative und positive Rückkopplung
Negative Rückkopplung Positive Rückkopplung Wenn AOL und βA Realzahlen sind, negative Rückkopplung bedeutet: Wir definieren die negative Schleifenverstärkung T Ausgewählte Themen des analogen Schaltungsentwurfs
53
„Messungen“ von AOL und T
Xs Xi Xi* A Xo Xi Xi* A Xo + + V V T Test β β Leerlaufverstärkung Schleifenverstärkung Ausgewählte Themen des analogen Schaltungsentwurfs
54
Empfindlichkeit von AF
A (Leerlaufverstärkung) ist groß, aber stark Prozessabhängig. Rückkopplung wird normalerweise mit R und C aufgebaut Wir rechnen die Empfindlichkeit von der rückgekoppelten Verstärkung auf die Änderung von A Ausgewählte Themen des analogen Schaltungsentwurfs
55
Rückkopplung und Linearität
Ein Verstärker mit schlechter Linearität Xo Xi Xo Xi Seine Verstärkung ist eine MacLaurinsche Reihe A Harmonic Distortion (harmonische Verzerrung) + Rot - Grundfrequenz B Blau – Die Oberwelle Ausgewählte Themen des analogen Schaltungsentwurfs
56
Nichtlinearer Verstärker mit Rückkopplung
Die Rückkopplung verursacht auch die höheren Oberwellen, wir begrenzen unsere Analyse nur auf die erste A + + B β Ausgewählte Themen des analogen Schaltungsentwurfs
57
Grundfrequenz A Ausgewählte Themen des analogen Schaltungsentwurfs Xs
+ Xo + β Ausgewählte Themen des analogen Schaltungsentwurfs
58
Quelle für die Oberwelle
A + Xo + B Xs Eingang für die Quelle, Ergebnis von der letzten Folie β Mit RK Ohne RK war Ausgewählte Themen des analogen Schaltungsentwurfs
59
Analyse von Schaltungen mit einer Schleife
Verstärker, leitet die Signalen nur in eine Richtung Xo Passives Netzwerk Xi Xi* Passives Netzwerk Xs Feedback Masse Rückkopplung mit passiven Bauteilen, leitet die Signalen nur in beide Richtungen Xs Xi Xi* Xo Vereinfachtes Bild FB Ausgewählte Themen des analogen Schaltungsentwurfs
60
Analyse von Schaltungen mit einer Schleife
Aktive Verstärkung Xs Xi Xi* Xo Feedforward (Dead System Gain) Xs Xi Xi* Xo V Feedforward (Vorwärtsregelung) Aktive Verstärkung Ausgewählte Themen des analogen Schaltungsentwurfs
61
Analyse von Schaltungen mit einer Schleife
Signaldämpfung im Eingangsnetz Xs Xi Xi* Xo Rückkopplung Xs Xi Xi* Xo V Signaldämpfung Rückkopplung Ausgewählte Themen des analogen Schaltungsentwurfs
62
Analyse von Schaltungen mit einer Schleife
Feedforward (Vorwärtsregelung) Aktive Verstärkung Leerlaufverstärkung Signaldämpfung am Eingang Rückkopplung Dead system Gain Schleifenverstärkung Schleifenverstärkung = =Aktive Verstärkung X Rückkopplung Leerlaufverstärkung = = Aktive Verstärkung X Signaldämpfung im Eingangsnetz Ausgewählte Themen des analogen Schaltungsentwurfs
63
Signaldämpfung am Eingang
Die „Messungen“ Xs Xi Xi* Xo Feedforward (Vorwärtsregelung) Aktive Verstärkung V Xs Xi Xi* Xo Signaldämpfung am Eingang Rückkopplung V Ausgewählte Themen des analogen Schaltungsentwurfs
64
Analyse von Schaltungen mit einer Schleife
Xi Xi* Xo V Leerlaufverstärkung Feedforward Aktive Verstärkung X Signaldämpfung Aktive Verstärkung X Rückkopplung Ausgewählte Themen des analogen Schaltungsentwurfs
