1
Dorfgemeinschaftshaus
Umbau- und Sanierungsmaßnahmen Günther Daniel Bin Guo Schulz Sebastian Rothe Steve Völker Eduard Müller Robert Kretzschmar Rene
2
Gliederung Objektbeschreibung Bautechnik Wärmeschutznachweis
Objektbestand Neu-Zustand Bautechnik Wärmeschutznachweis Konstruktion Heizungstechnik
3

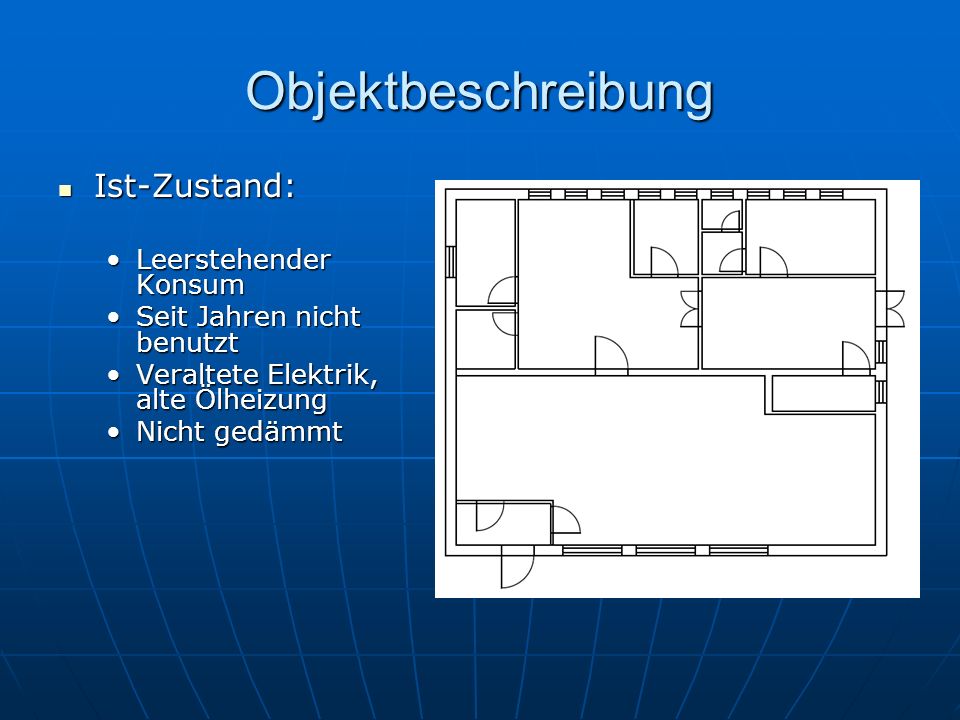

Objektbeschreibung Ist-Zustand: Leerstehender Konsum
Seit Jahren nicht benutzt Veraltete Elektrik, alte Ölheizung Nicht gedämmt
4
Objektbeschreibung Neu-Zustand:
wird benutzt als Dorfgemein-schaftshaus (Versammlungen, Tanzgruppe …) Wird neu gedämmt (Boden; Decke; Wände) Neuaufteilung der Räume Umstieg von Öl- auf Gasheizung Erneuerung der Elektrik
5
Bautechnik Sanierungsmaßnahmen und Kosten Innendämmung
Decke 10 cm Mineralwollplatten Außenwand 10 cm Mineralwollplatten Bodenplatte 3 cm Wärmedämmplatten Fenster Austausch/Einbau 3 Fenster ausgebaut → 4 Fenster eingebaut
6
Bautechnik Weiter Sanierungsmaßnahmen Erneuerung der Eingangstüren
Dachabdichtung erneuern Trennwand errichten Elektroanlagen erneuern
7
Wärmeschutznachweiß nach EnEV 2009 Abs.1 Nr. 2
8
Wärmeschutznachweiß nach EnEV 2009 Abs.1 Nr. 2
9
Konstruktion Deckenaufbau Außenwand 1 Innenputz 1 Innenputz
2 Dampfbremse 3 Dämmung 4 Kalksandsteine 5 Außenputz 1 Innenputz 2 Dampfbremse 3 Dämmung 4 Decke 5 Dachabdichtung
10
Konstruktion EnEV wurde eingehalten Bodenplatte
Anforderungen an Feuchteschutz sind bei allen Konstruktionen erfüllt EnEV wurde eingehalten 1 Trockendämmestrich 2 Dampfbremse 3 Bodenplatte 4 Kies
11

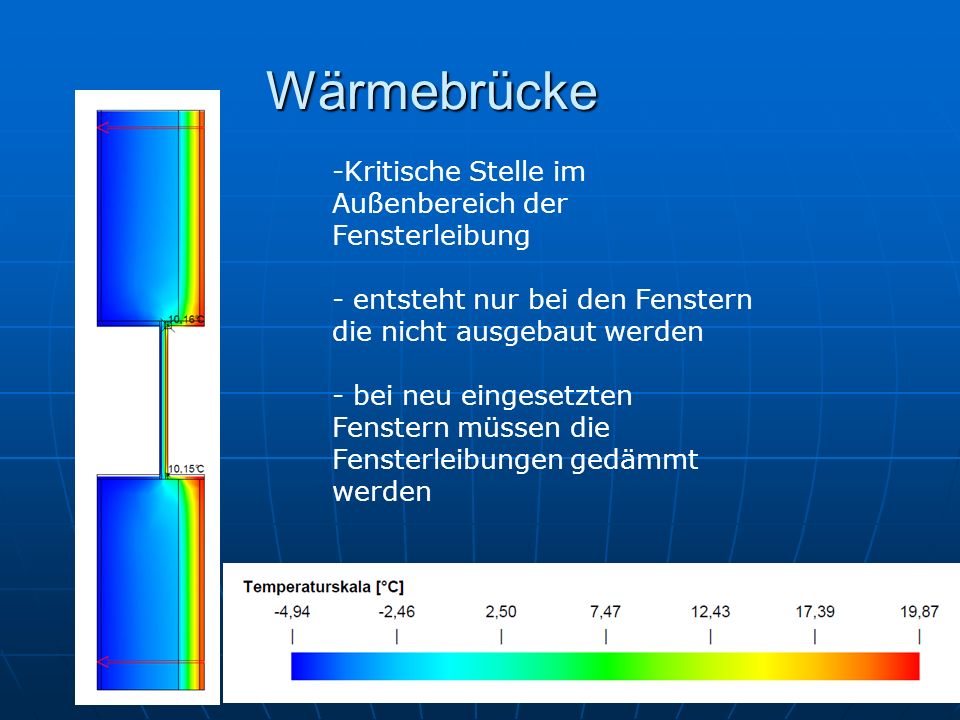

Wärmebrücke Kritische Stelle im Außenbereich der Fensterleibung
entsteht nur bei den Fenstern die nicht ausgebaut werden bei neu eingesetzten Fenstern müssen die Fensterleibungen gedämmt werden
12
Heizungssystem Heizlast Gebäude: 13,6 kW Gas-Brennwert Gerät Produkt:
Brötje WGB 15 Leistung 2,9-15 kW Fernwärmeleitung zum Nachbargebäude konzentrisches Abgassystem Systemtemperatur 70/55°C große Heizflächen (ca. 15% größer)
13
Sanitär und Lüftung Sanitär Lüftung Damen- und Herrentoilette Teeküche
WW-Bereitung über DLE Lüftung §17 Abs.2 BbgVStättV nicht erforderlich < 200m² ggf. Außenwand-Lüfter
14
Photovoltaik Anlagenleistung: 7 kWp Anlagenfläche: 70 m² Abmessungen:
1310 x 990 x 50.0 mm (pro Platte) Anlagenertrag: 7672 kWh/a Vergütung 0,24 €/kWh (Stand ) 1840 €/a
