1 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen

2 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Kupplungen Armaturen zur Wasserentnahme Armaturen zur Wasserfortleitung Armaturen zur Wasserabgabe

3 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Saug- und Druckkupplungen Festkupplungen Blindkupplungen Übergangsstücke Kupplungen

4 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Dichtring Einbindstutzen Knaggenteil Sperring Kupplungen

5 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Armaturen zur Wasserentnahme Saugkorb Wasserstrahlpumpe Standrohr

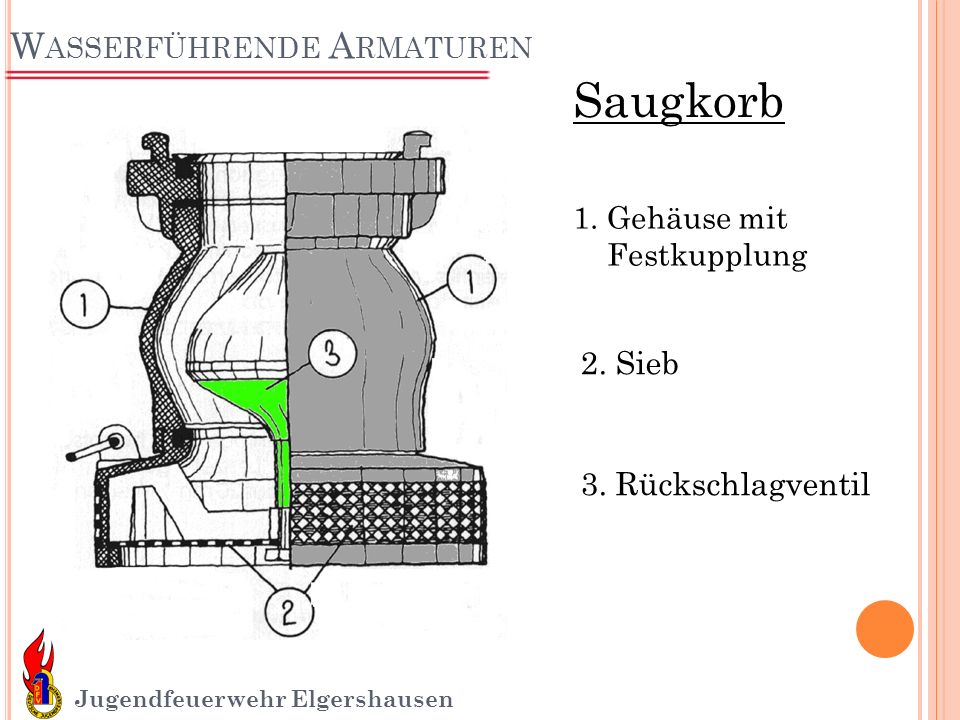

6 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil Saugkorb

7 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Fangdüse Treibdüse Q1 Q2 Q = Q1 + Q2 Wasserstrahlpump e

8 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Standrohr Standrohr- Oberteil Standrohr- Unterteil Handrad Ventilkopfstüc k Ventilteller Stopfbuchsbrille Griffstück Stopfbuchse Rohr Spannring Dichtung Bundring

9 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Und jetzt?? PAUSE !

10 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Armaturen zur Wasserfortleitung Sammelstück Verteiler Druckbegrenzungs- ventil Zumischer

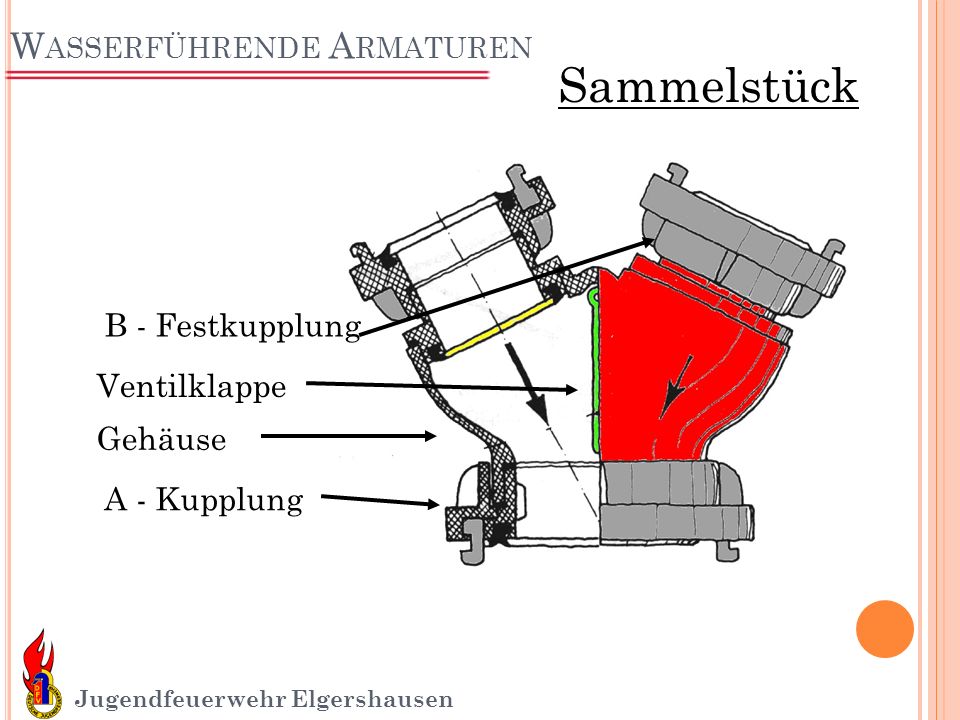

11 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen B - Festkupplung Ventilklappe Gehäuse A - Kupplung Sammelstück

12 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Tragegriff Niederschraubvent il Gehäuse B - Festkupplung Verteiler

13 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Durckbegrenzungs- ventil (in Ruhestellung) Förderwasser Einstellvorrichtung Steuerventi l Verschlussstüc k Ausgleichsleitung

14 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Freier Auslauf Druckbegrenzungs- ventil (in Arbeitsstellung)

15 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Schaummitteleintrit t Rückschlagventi l Zumischeinstellun g Fangdüse Treibdüse Schmutzsieb Regelventil Zumischer

16 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Armaturen zur Wasserabgabe Schaumrohr Strahlrohr Stützkrümmer Hydroschild

17 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Absperrhahn Störkörper Zentraldüs e Lufteintri tt Prallkörper Veredler-Sieb Schaumrohr

18 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Absperrhahn Festkupplun g Führungsrohr mit Handschutz Mundstück Düse Strahlrohr

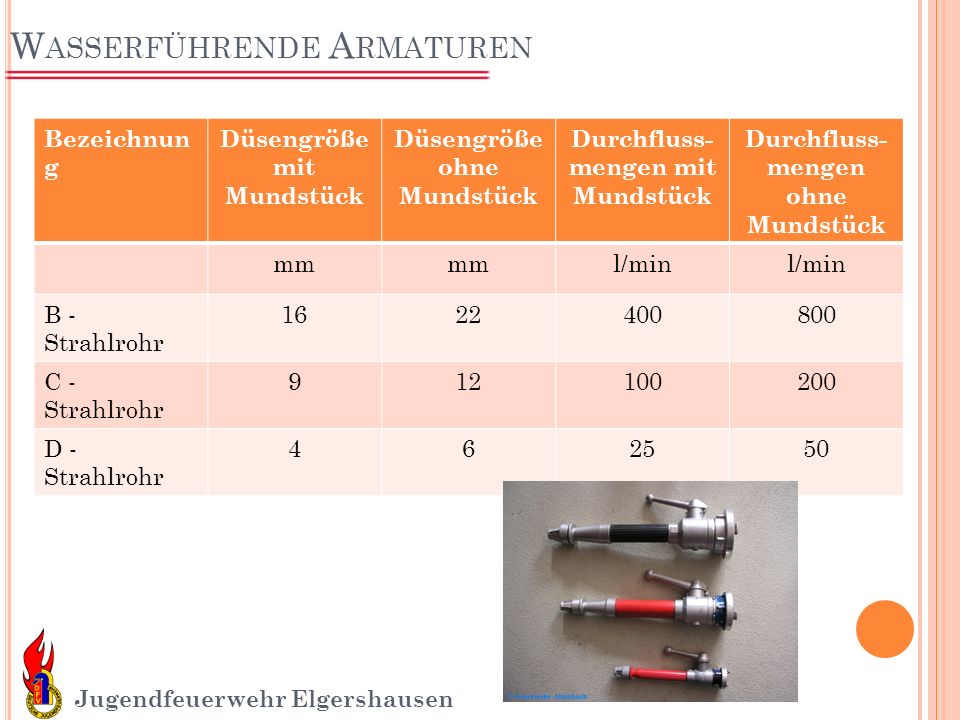

19 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Bezeichnun g Düsengröße mit Mundstück Düsengröße ohne Mundstück Durchfluss- mengen mit Mundstück Durchfluss- mengen ohne Mundstück mm l/min B - Strahlrohr C - Strahlrohr D - Strahlrohr

20 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Haltegriff Gehäuse Festkupplun g Stützkrümmer

21 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Wurfhöhe: 6 – 7 m Wurfbreite: 24 m Hydroschild HSC = 800 l/min HSB = 1400 l/min

22 W ASSERFÜHRENDE A RMATUREN Jugendfeuerwehr Elgershausen Danke für eure Aufmerksamkeit !
