1 Technik, die begeistert Technik, die herausfordert Technik, die überrascht Informationstechnologie im Krankenhaus Volker Wend

2 Vorsicht! Fachchinesisch!

3 Volker Wend EDV ist im ganzen Haus versteckt Archivsystem (Optimal Systems) Bildarchivierungssystem (PACS / GE) CTG System (Philips) Endoskopiesystem (AIDA / Storz) Elektroakustische Anlage (ELA) Elektroenzephalografiesystem (EEG / NHK) Elektrokardiogramm (EKG / Schiller) Fahrerloses Transportsystem (FTS /Swisslog) Gebäudeleittechnik (GLT / Sauter) Integrierte OP-Steuerung (OR1 /Storz) Lichtsteuerung (LCN) MedCom System (Avaya) Multimediaterminals (Telba /Avionic) Netzwerktechnik (3COM / Lewron) Patient Data Management System (PDMS / HIM) Patientenmonitoringsystem (Phillips / Böhm) Schwesternrufsystem (Schrack) Schließanlage (Simons Voss) Telefonie über Netzwerk (VOIP / Avaya)

4 Volker Wend Haustechnik / Infrastruktur

5 Volker Wend Ein Netzwerk für alle Systeme 1500 Geräte online 1 x 3COM Coreswitch 7910 (Clusterbetrieb) 3 x 3COM WLAN-Controller (Clusterbetrieb) 2 x Debian DHCP-Server (Clusterbetrieb) 60 Etagenswitche per LWL (1 GB/s + 10 GB/s) redundant angebunden 14 VLANS 58 Multicast Streams für Fernseh- und Radioprogramme QoS

6 Volker Wend Alle Schlösser online Schließplan kann dynamisch angepasst werden POE != POE Digitale Schließanlage

7 Volker Wend ELA - Elektroakustische Anlage Digitale Audiomatrix Steuerung via PC Schnittstelle Playlisten via Webbrowser

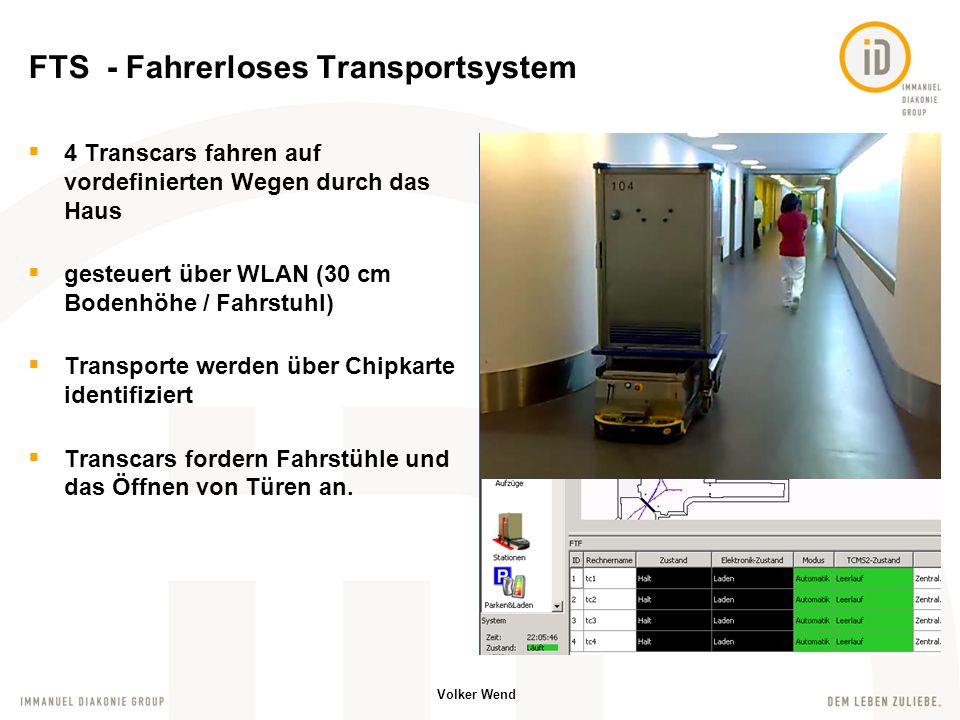

8 Volker Wend 4 Transcars fahren auf vordefinierten Wegen durch das Haus gesteuert über WLAN (30 cm Bodenhöhe / Fahrstuhl) Transporte werden über Chipkarte identifiziert Transcars fordern Fahrstühle und das Öffnen von Türen an. FTS - Fahrerloses Transportsystem

9 Volker Wend Schaltschränke (ISPs) im Gebäude sind via Netzwerk an den Hauptrechner angebunden Bedienung via Netzwerk von jedem beliebigen Arbeitsplatz Alarmierung via SMS und Sprachruf im Fehlerfall GLT – Gebäudeleittechnik

10 Volker Wend Elektrische Bauelemente sind über den LCN Bus miteinander verbunden Schnittstelle zur PC-Welt Webanwendung zur Steuerung von Licht, Jalousien usw. LCN – Lichtsteuerung

11 Volker Wend HD Übertragung direkt aus dem OP in den Konferenzraum Anbindung externer Partner möglich Videokonferenzsystem

12 Volker Wend Alarmierung der Mitarbeiter per Textmessages auf Handys und Haustelefon Quittierungen möglich MACS Server

13 Volker Wend Festnetztelefone / WLAN-Telefone im Einsatz SIP als gemeinsamer Standard Viele Probleme, da der SIP- Standard unterschiedlich ausgelegt wird According to the definition of Call-ID in SIP in RFC 3261: The Call-ID header field acts as a unique identifier to group together a series of messages. It MUST be the same for all requests and responses sent by either UA in a dialog. It SHOULD be the same in each registration from a UA. VOIP – Telefonie über Netzwerk

14 Volker Wend Versorgungsassistenten bestimmen den Bedarf per Scanner Lieferung Just-in-Time Bildschirmbestellmaske für den Sonderbedarf Schrankfachversorgung

15 Volker Wend Patientenbereich

16 Volker Wend Abspielen von Filmen und Powerpoint- Präsentationen möglich Zentrale Steuerung Kopplung Türschilder Raumreservierung Public Displays

17 Volker Wend Fernsehen / Radio per Netzwerk Kleine Spiele Telefonie Internet Multimedia-Terminals

18 Volker Wend Abrechnungssystem für Telefonie / Internet Kopplung zum KIS für Patienten / Betten-Information Kassenautomaten EC - Cash MedCOM System

19 Volker Wend Medizinische Anwendungen

20 Volker Wend AIDA – Endoskopiesystem Intelligentes Befundungssystem Einfache Bearbeitung / Kommentare von Bildern Einbindung von Bilddaten in den Arztbrief Schnittstellen zur Archivierung / Patientenakte

21 Volker Wend Alle Daten landen im Archivsystem Befunde werden ins PDF Format konvertiert Externe Dokumente eingescannt (mehrseitiges TIF Format) Vom Patienten zu unterschreibende Dokumente werden mit Barcode versehen und nach dem unterschreiben eingescannt. Aufruf aus SAP und PDMS via Webbrowser möglich. Archiv

22 Volker Wend Echtdaten im Netz verfügbar Dokumentation aller Ereignisse Schnittstellen geplant CTG – Kreißsaal Überwachung

23 Volker Wend EEG – Elektroenzephalografiesystem Zugriff auf die aufgezeichneten Hirnströme von allen Arbeitsplätzen Patientenvideo von der Untersuchung synchron zu den Kurven Befundschreibung Schnittstellen zur Archivierung / Patientenakte

24 Volker Wend EKG-Geräte via WLAN angebunden EKGs können online eingesehen und bewertet werden Befundschreibung Schnittstellen zur Archivierung / Patientenakte EKG – Elektrokardiogramm

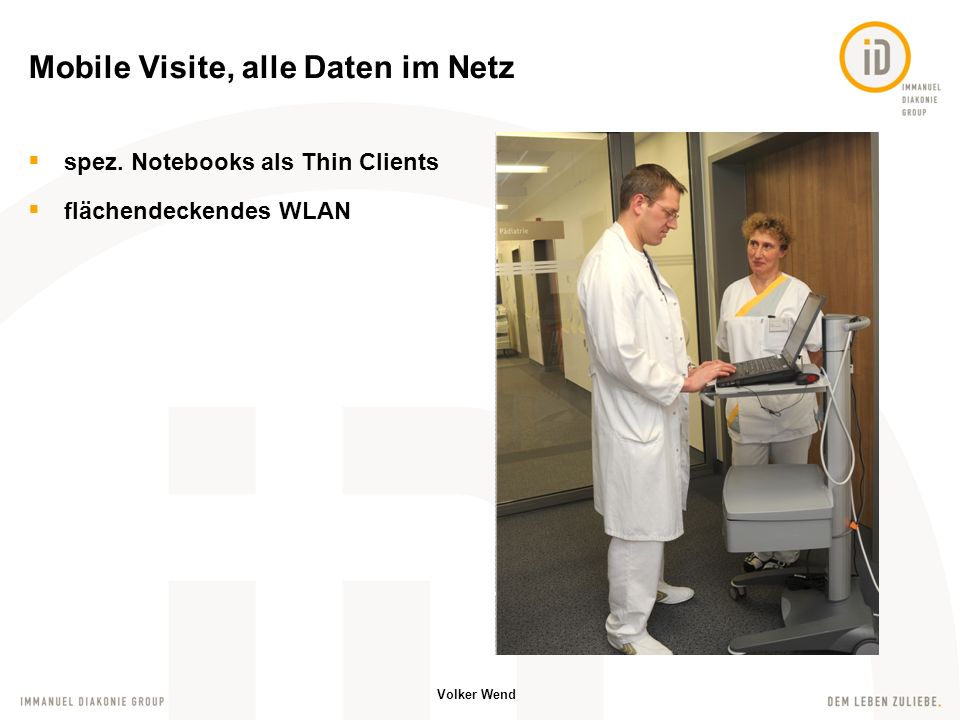

25 Volker Wend spez. Notebooks als Thin Clients flächendeckendes WLAN Mobile Visite, alle Daten im Netz

26 Volker Wend Medizinische Geräte sind direkt am OP-Tisch bedienbar Bildquellen können auf die verschiedenen Monitore geroutet werden Blick in den OP / Körper (Endoskopiekamera) aus dem Haus möglich OR1 – Integrierte OP-Steuerung

27 Volker Wend Anbindung der neuen Modalitäten C-Bögen Ultraschallgeräte Bildbetrachtungsmonitore im OP Schnittstelle zum KIS (erkennen der Patienten) PACS-IW

28 Volker Wend Echtdaten des Monitoringsystems im Netz verfügbar Alarme können ausgewertet werden Patientenmonitoringsystem

29 Volker Wend alle Daten / Befunde vom Patienten aufrufbar Monitoringsystem / Spritzenpumpen liefern Messdaten ins System Planung / Dokumentation aller erbrachten Leistungen PDMS – Patient Data Management System

30 Volker Wend Alarme (Rufe) der Patienten gehen auf Zimmer / Dienstterminals und zusätzlich per MACS Server auf die tragbaren Telefone Alle Alarme (Rufe) werden protokolliert TCP/IP basierendes System Schwesternrufsystem

31 Volker Wend Schwester kann Termine eintragen (Aufrufschnittstelle) Patientendaten sind im Terminplanungsmodul verfügbar (Schnittstelle) Geplante Untersuchungen stehen der Schwester in der Patientenakte zur Verfügung Outlook Schnittstelle geplant Ultragenda – Terminplanung

32 Volker Wend CUBUS DIOMED KODIP OFFICE ORGACARD SAP … Weitere Software

33 Volker Wend Dieter Schneider Martin Fährmann Volker Wend Ansprechpartner für Rüdersdorf

34 Volker Wend Infrastruktur für die Immanuel Diakonie Group

35 Volker Wend Medizinische Fachanwendungen kommunizieren per HL7 über einen zentralen Schnittstellenserver ADT, ORU, ORM, … Es ist ein komplexes Netzwerk enstanden um alle Systeme mit Patientenstammdaten zu versorgen, Befunde anzunehmen und weiterzutransportieren. Schnittstellen

36 Volker Wend Alle Krankenhausstandorte sind über zwei Leitungen redundant angebunden Getrennte Hauseinführungen Separate Leitungswege Kein Stern mehr Aufrüstung auf 100 Mbit/s Netzwerk (MPLS)

37 Volker Wend Umstellung von separaten physikalischen Servern auf Bladecenter mit 2 Enclosures und 32 Blades Blades (Server) für VMWare ESX XenServer (Citrix) Oracle Cluster (PDMS) MS SQL Cluster PACS Dataprax Exchange Rechenzentrum

38 Volker Wend Virtuelle Systeme - Durch konsequente Virtualisierung werden Ressourcen gespart. Auf den Systemen der IDG werden insgesamt über 200 physikalische und virtuelle Serversysteme gehostet. Dabei kommen die Betriebssysteme Windows (in verschiedenen Versionen), Debian, SuSe Enterprise Linux und AIX zum Einsatz. Speicher - HDS SAN Boxen stellen über 8 TB SAN bereit, weiterhin werden 2 TB über eine MSA2000i bereitgestellt. Über das hauseigene Backup-System werden 80 TB Daten pro Monat gesichert. Netzwerk - Alle Serversysteme sind redundant mit dem LAN verbunden. Das LAN ist vollständig redundant aufgebaut (1 GBit Anbindung, 10 GBit Backbone). Rechenzentrum II

39 Volker Wend Linux (Debian) ist z.B. im Netzwerkmanagement im Einsatz. Syslogserver DHCP-Server Nagios Cacti IDOIT FOG (Free Open Gost) Imaging-Lösung um die MedzinPCs schnell auszurollen. PACS-Knoten: Teile des PACS-Systems nutzen Debian / Mirth / MySQL Labor: Teile des Laborsystems nutzen Debian / MySQL / Apache / PHP Firewall: Astaro-Appliance (basierend auf einem Linux System) Open Source ?

40 Fragen ?

41 Volker Wend Orgacard SAP LifeSize
