1 Dozenten: Markus Rentschler Andreas Stuckert Version 10.10.2015 Software Engineering I VE 03: Requirements Engineering Vorlesung Software Engineering.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Dozenten: Markus Rentschler Andreas Stuckert Version 10.10.2015 Software Engineering I VE 03: Requirements Engineering Vorlesung Software Engineering."—  Präsentation transkript:

1 1 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Vorlesung Software Engineering I Requirements Engineering

2 2 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Definition Die Anforderungsanalyse ist üblicherweise die Startphase im Software-Lebenszyklus. Requirements Engineering steht für das systematische Vorgehen bei der Erfassung, Beschreibung, Prüfung und Verfolgung von Anforderungen für ein zu entwickelndes (Software-) System. Der Systemanalytiker (Requirements Engineer) ist dafür zuständig.

3 3 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Literatur Pohl, Klaus; Rupp, Chris: Basiswissen Requirements Engineering Aus und Weiterbildung zum Certified Professional for Requirements Engineering Foundation Level nach IREB-Standard. dpunkt, Heidelberg, 2009.

4 4 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Anforderungsphasen Kundenanforderungen –Definition der Systemeigenschaften (WAS)  Lastenheft Systemanforderungen –Technische Spezifikation des Systems (WIE)  Pflichtenheft Pflichtenheft wird Vertragsgrundlage!

5 5 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Analyse Anforderungs- Ermittlung Produkt- Spezifikation (Pflichtenheft) “Projektstart“ Analysephase  Designphase Anforderungs- Spezifikation (Lastenheft) Design Architektur entwurf Detailentwurf Architektur- Spezifikation Modul-/Klassen- Spezifikationen - WAS für ein System sollen wir bauen, bzw. WAS für Aspekte eines Systems sollen verändert werden? - WAS sind die Anforderungen des Kunden? - Ist es möglich, das geforderte System zu realisieren ? Anforderungsanalyse, Systemmodellierung

6 6 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Relevanz von RE Requirements Engineering (RE) ist eine Schlüsseldisziplin der Systementwicklung und entscheidet maßgeblich über den Erfolg oder Misserfolg eines Projekts. Die perfekte Analyse ist nicht möglich, aber sie muss das Ziel sein !!! Ein guter Requirements-Engineer benötigt bestimmte persönliche Eigenschaften: Analytisch, Selbstbewusst, Emphatisch, Abstraktes Denken, Neugierig, Kommunikativ, Penetrant, präziser schriftlicher Ausdruck.

7 7 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Definition Eine Anforderung (Requirement) ist eine funktionale oder nichtfunktionale Vorgabe, die ein System erfüllen soll bzw. eine technische oder formale Restriktion, die von außen vorgegeben und zu beachten ist. Die Definition der Anforderung muss als Übereinkunft zwischen Auftraggeber und Auftragnehmer formuliert sein. Eindeutigkeit ist dabei ein wesentliches Kriterium.

8 8 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Anforderungen an Anforderungen

9 9 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problem: Widersprüchliche Anforderungen  Nicht realisierbar !

10 10 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problem: Mehrdeutige Anforderungen

11 11 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problem: Mehrdeutige Anforderungen Mehrere Interpretationen möglich  Was ist richtig ?

12 12 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problem: Unscharfe Anforderungen  Nicht interpretierbar !

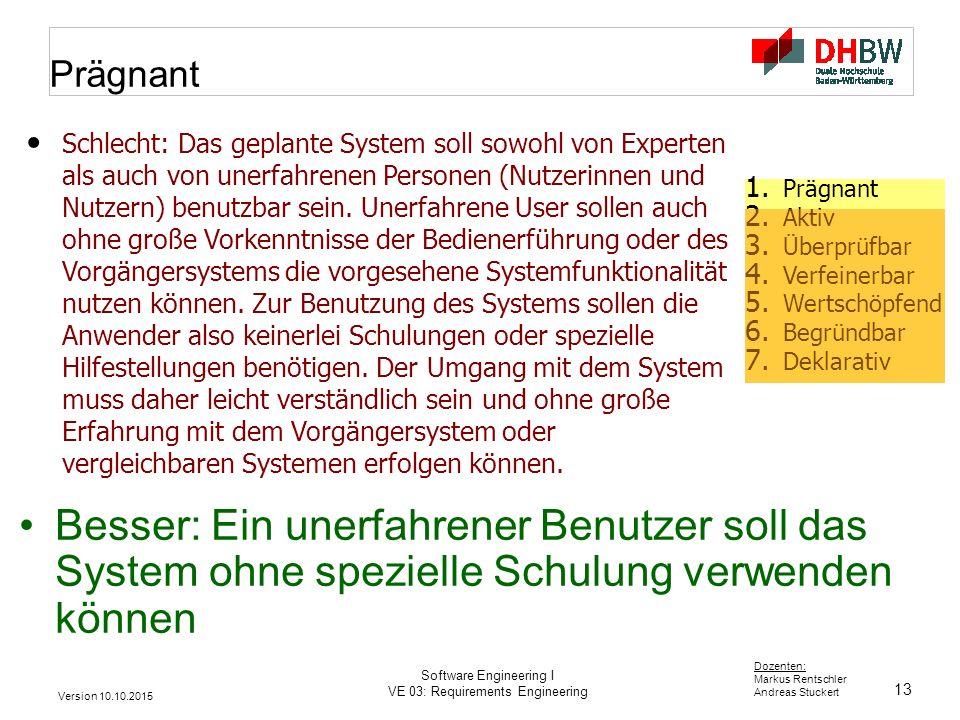

13 13 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Prägnant Besser: Ein unerfahrener Benutzer soll das System ohne spezielle Schulung verwenden können 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ Schlecht: Das geplante System soll sowohl von Experten als auch von unerfahrenen Personen (Nutzerinnen und Nutzern) benutzbar sein. Unerfahrene User sollen auch ohne große Vorkenntnisse der Bedienerführung oder des Vorgängersystems die vorgesehene Systemfunktionalität nutzen können. Zur Benutzung des Systems sollen die Anwender also keinerlei Schulungen oder spezielle Hilfestellungen benötigen. Der Umgang mit dem System muss daher leicht verständlich sein und ohne große Erfahrung mit dem Vorgängersystem oder vergleichbaren Systemen erfolgen können.

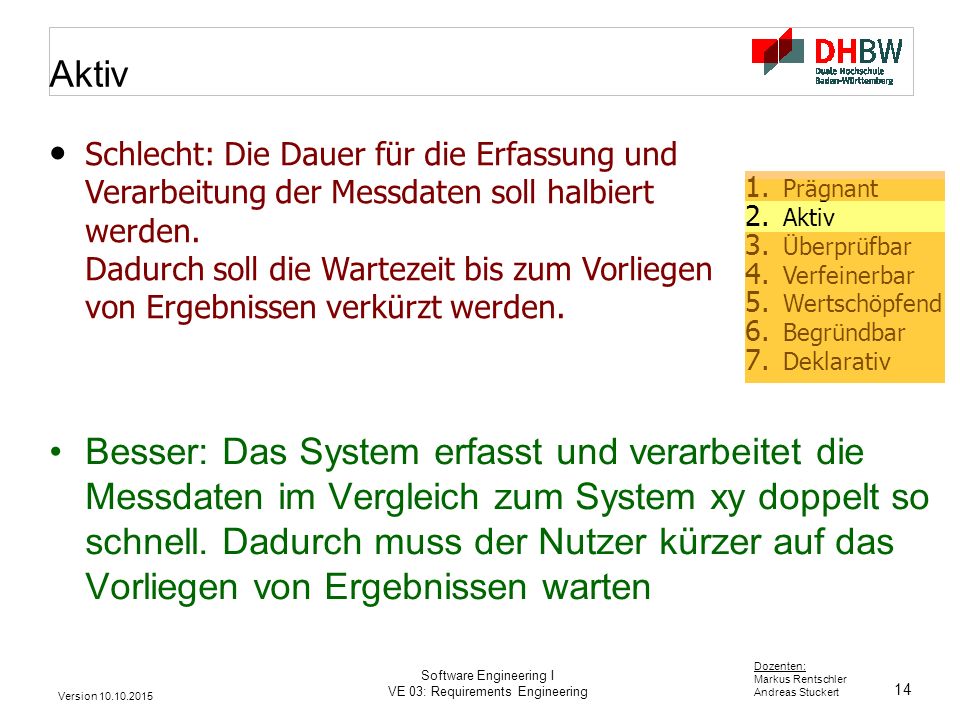

14 14 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Aktiv Besser: Das System erfasst und verarbeitet die Messdaten im Vergleich zum System xy doppelt so schnell. Dadurch muss der Nutzer kürzer auf das Vorliegen von Ergebnissen warten 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ Schlecht: Die Dauer für die Erfassung und Verarbeitung der Messdaten soll halbiert werden. Dadurch soll die Wartezeit bis zum Vorliegen von Ergebnissen verkürzt werden.

15 15 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Überprüfbar (Quantitativ) Besser: Das System soll folgende Verbesserungen gegenüber dem System xy bieten: –… Schlecht: Das System soll besser sein als das Vorgängersystem. 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ

16 16 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Verfeinerung von Zielen Besser: Das System soll selbsterklärend sein, d.h. ein durchschnittlicher Nutzer soll durchschnittlich nach 2 Min. folgende Funktionen aufrufen können: … Das System soll selbsterklärend sein, d.h. den Vorgaben nach W3C… in Bezug auf … folgen Schlecht: Die Benutzung des Systems soll selbsterklärend sein 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ

17 17 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Mehrwertbildung Besser: Das System soll … so dass sich die Nutzer auf andere Aufgaben konzentrieren können Schlecht: Das System soll leicht benutzbar sein. 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ

18 18 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Nachvollziehbare Begründungen Besser: … weil es auch in Mietfahrzeugen einsetzbar sein soll Schlecht: Das System soll auch von ungeschulten Benutzern intuitiv benutzbar sein. 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ

19 19 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Keine Lösungsvorwegnahme Besser: Das System soll um 10% kürzere Antwortzeiten aufweisen als System xy. Schlecht: Durch komprimierte Datenübertragung im Cache soll das geplante System um 10% kürzere Antwortzeiten aufweisen 1. Prägnant 2. Aktiv 3. Überprüfbar 4. Verfeinerbar 5. Wertschöpfend 6. Begründbar 7. Deklarativ

20 20 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problem: Trennung von Anforderung und Lösung WAS = Spezifikation, WIE = Entwurf /REQ 1/ „Das System druckt eine wahlweise nach Namen oder Land alphabetisch sortierte Liste von Teilnehmern mit Nummer, Name, Vorname, Affiliation und Land. Auf jeder Seite sind unten links das Erstellungsdatum und unten rechts die Seitenzahl aufgedruckt.“ Ist dieser Satz eine Anforderung oder eine Entwurfsentscheidung? ➜ WAS vs. WIE ist kontextabhängig und liefert keine brauchbare Abgrenzung zwischen Anforderungen und Entwurfsentscheidungen. Die gleiche Sache kann je nach Kontext beides sein. Probleme (beschrieben als Anforderungen) und Lösungen (das Ergebnis von Entwurfsentscheidungen) sind hierarchisch miteinander verzahnt! ➜ WAS vs. WIE ist stufenabhängig: Eine Entwurfsentscheidung auf Stufe n wird zur Aufgabe (=Anforderung) auf Stufe n+1

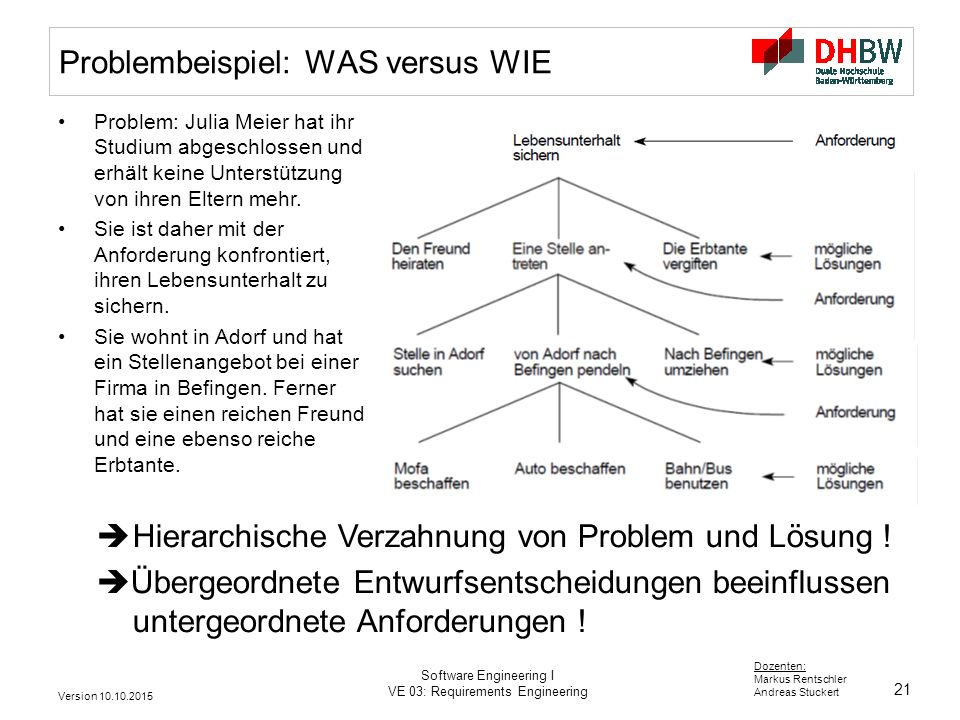

21 21 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Problembeispiel: WAS versus WIE Problem: Julia Meier hat ihr Studium abgeschlossen und erhält keine Unterstützung von ihren Eltern mehr. Sie ist daher mit der Anforderung konfrontiert, ihren Lebensunterhalt zu sichern. Sie wohnt in Adorf und hat ein Stellenangebot bei einer Firma in Befingen. Ferner hat sie einen reichen Freund und eine ebenso reiche Erbtante.  Hierarchische Verzahnung von Problem und Lösung !  Übergeordnete Entwurfsentscheidungen beeinflussen untergeordnete Anforderungen !

22 22 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Lösung: WAS versus WIE Sind Spezifikation von Anforderungen und Entwurf von Lösungen voneinander trennbar? Ja, mit operationaler Abgrenzung: –Anforderungsänderungen brauchen die Zustimmung des Auftraggebers –Entwurfsänderungen kann der Auftragnehmer autonom vornehmen  Braucht eine Veränderung eines Satzes, eines Modellelements, eines Konstrukts, etc. die Zustimmung des Auftraggebers/Kunden? ja ➜ Anforderung nein ➜ Entwurfsentscheidung

23 23 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering WAS versus WIE Ist die Trennung zwischen Anforderungen und Lösungen notwendig ?  Ja ! Die Kompetenz zur Festlegung von Anforderungen liegt fast immer bei anderen Personen als die Kompetenz zum Treffen von Entwurfsentscheidungen  Anforderungen und Entwürfe sind daher getrennt zu dokumentieren !

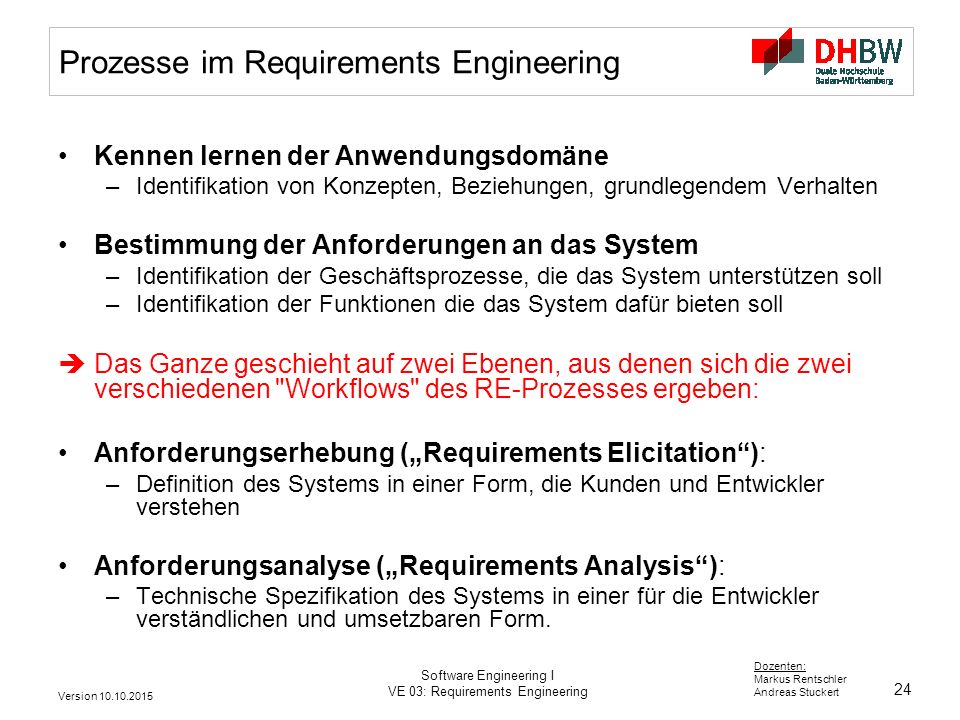

24 24 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Prozesse im Requirements Engineering Kennen lernen der Anwendungsdomäne –Identifikation von Konzepten, Beziehungen, grundlegendem Verhalten Bestimmung der Anforderungen an das System –Identifikation der Geschäftsprozesse, die das System unterstützen soll –Identifikation der Funktionen die das System dafür bieten soll  Das Ganze geschieht auf zwei Ebenen, aus denen sich die zwei verschiedenen "Workflows" des RE-Prozesses ergeben: Anforderungserhebung („Requirements Elicitation“): –Definition des Systems in einer Form, die Kunden und Entwickler verstehen Anforderungsanalyse („Requirements Analysis“): –Technische Spezifikation des Systems in einer für die Entwickler verständlichen und umsetzbaren Form.

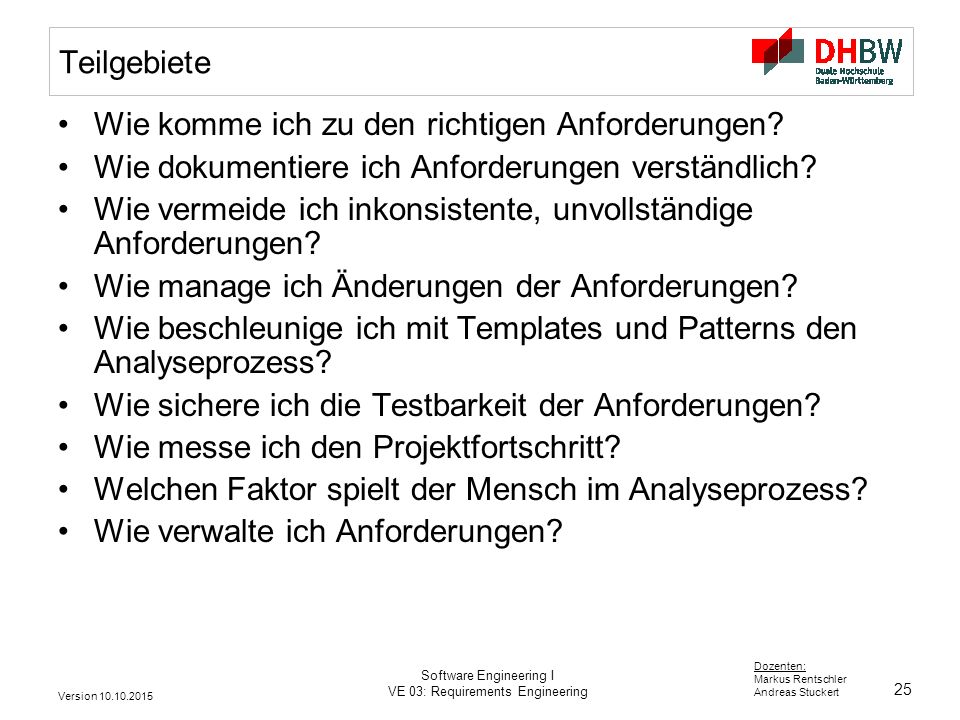

25 25 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Teilgebiete Wie komme ich zu den richtigen Anforderungen? Wie dokumentiere ich Anforderungen verständlich? Wie vermeide ich inkonsistente, unvollständige Anforderungen? Wie manage ich Änderungen der Anforderungen? Wie beschleunige ich mit Templates und Patterns den Analyseprozess? Wie sichere ich die Testbarkeit der Anforderungen? Wie messe ich den Projektfortschritt? Welchen Faktor spielt der Mensch im Analyseprozess? Wie verwalte ich Anforderungen?

26 26 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Standards Standards für das Requirements Management Ein sehr bekannter Standard zum Requirements Management ist der IEEE 830 (Recommended Practice for Software Requirements Specifications). Er ist ein konkreter praxisnaher Standard für die Beschreibung und die Definition von Softwareanforderungen. Es werden Strukturen vorgeben für den Aufbau der Dokumentation, den Aufbau der einzelnen Anforderungen und sogar zur Formulierung der Anforderungen. Eine gute Ergänzung hierzu ist der Standard IEEE 1362 (Guide for Information Technology – System Definition, Definition - Concept of Operations Document), der letztendlich ein Standard für Anforderungsdokumente (Lastenhefte) darstellt. Eine weitere sinnvolle Ergänzung zu den beiden genannten Standards sind die Spezifikationen aus VDI 2519 – Blatt 1 (Vorgehensweise bei der Erstellung von Lasten-/Pflichtenheften). Hier wird definiert was Lasten- und Pflichtenhefte sind, was sie enthalten sollten und wie sie erstellt werden sollten.

27 27 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Anforderungsermittlung: Methoden engl. „Requirements Elicitation“

28 28 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Beobachtungstechniken Der Systemanalytiker beobachtet, welche Prozesse die Stakeholder während ihrer Arbeit ausführen. Er erfasst diese Abläufe und ermittelt daraus die Vorgänge sowie Verbesserungsansätze für das zu entwickelnde System. Beobachtungstechniken eignen sich dazu, sowohl Anforderungen auf sehr detailliertem Niveau als auch unterbewusste Anforderungen zu ermitteln. Beispiele hierfür sind Feldbeobachtung und Apprenticing.StakeholderFeldbeobachtungApprenticing

29 29 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Befragungstechniken Diese Ermittlungstechniken basieren darauf, Stakeholder nach ihren Wünschen und Bedürfnissen zu befragen. Hierbei stellt ein Systemanalytiker dem Stakeholder gezielte Fragen und lässt sich Sachverhalte, Abläufe und Wünsche schildern. Die Befragungstechniken Fragebogen, Interview, Selbstaufschreibung und On-Site-Customer sind zur Ermittlung von Anforderungen beliebiger Detaillierungsgrade geeignet. On-Site-Customer

30 30 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Vergangenheitsorientierte Techniken Um bestehende Lösungen in ein neues System zu integrieren, sind vergangenheitsorientierte Techniken geeignet. Durch diese Techniken wird die Möglichkeit geschaffen Erfahrungen aus bereits erfolgreich abgeschlossenen Systementwicklungen wiederzuverwenden. Beispiele hierfür sind Systemarchäologie und Reuse. Systemarchäologie Reuse

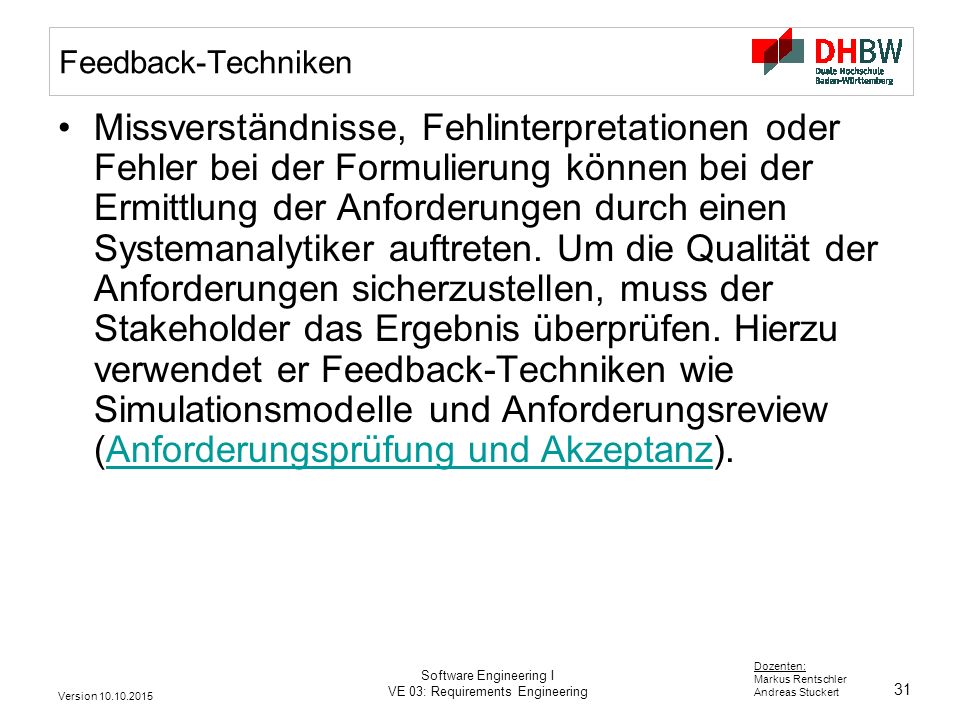

31 31 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Feedback-Techniken Missverständnisse, Fehlinterpretationen oder Fehler bei der Formulierung können bei der Ermittlung der Anforderungen durch einen Systemanalytiker auftreten. Um die Qualität der Anforderungen sicherzustellen, muss der Stakeholder das Ergebnis überprüfen. Hierzu verwendet er Feedback-Techniken wie Simulationsmodelle und Anforderungsreview (Anforderungsprüfung und Akzeptanz).Anforderungsprüfung und Akzeptanz

32 32 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Unterstützende Techniken Es gibt unterstützende Techniken, die in Kombination mit den bisher beschriebenen Ermittlungstechniken eingesetzt werden. Zu diesen unterstützenden Techniken gehören z.B. Workshops, Snowcards, CRC-Karten, Modellierung etc. Diese Techniken dienen nicht primär der Ermittlung von Anforderungen, sondern der Optimierung der Ergebnisse.SnowcardsCRC-Karten

33 33 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Kundenorientierung im RE

34 34 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Anforderungsarten Visionen und Ziele Rahmenbedingungen –z.B. Juristische Vorgaben Kontext und Überblick –Systemumgebung Nichtfunktionale Anforderungen –Qualitätsmerkmale Funktionale Anforderungen –Funktionen

35 35 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Funktionale und nichtfunktionale Anforderungen Funktionale Anforderungen –Beschreibung der Dienste des Systems, z.B. wie es auf bestimmte Eingaben reagiert oder sich in bestimmten Situationen verhält –z.B. was passiert wenn ein bestimmter Knopf gedrückt wird Nicht-funktionale Anforderungen –Randbedingungen für die Dienste, z.B. zeitliche Einschränkungen, Entwicklungseinschränkungen, usw. –z.B. Lebensdauer oder Leistung Domänen-Anforderungen –allgemeine Anforderungen für alle Systeme einer bestimmten Anwendungsdomäne (Medizintechnik, Schienenverkehr...) –z.B. anwendbare Standards

36 36 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Funktionale Anforderungen –Funktionalität oder Dienste des Systems –Funktionale Nutzeranforderungen: Abstrakte Außensicht –Funktionale Systemanforderungen: Abstrakte Innensicht –Formulierung hängt ab von der zu erwartenden Nutzung und dem Einsatzbereich des Systems –BLACK BOX VIEW!

37 37 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Nichtfunktionale Anforderungen

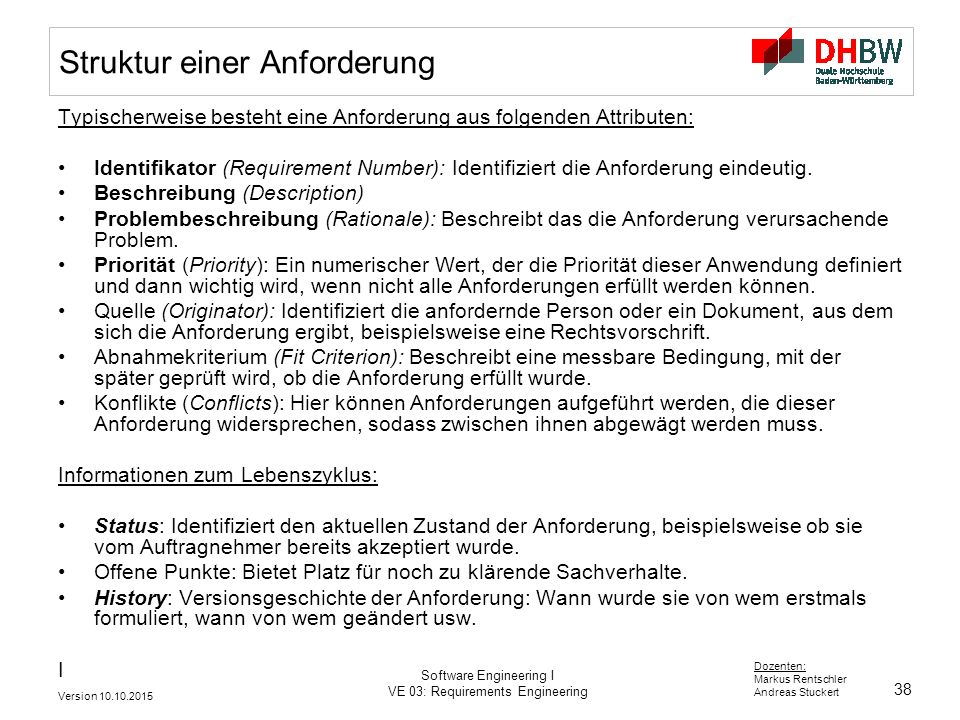

38 38 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Struktur einer Anforderung Typischerweise besteht eine Anforderung aus folgenden Attributen: Identifikator (Requirement Number): Identifiziert die Anforderung eindeutig. Beschreibung (Description) Problembeschreibung (Rationale): Beschreibt das die Anforderung verursachende Problem. Priorität (Priority): Ein numerischer Wert, der die Priorität dieser Anwendung definiert und dann wichtig wird, wenn nicht alle Anforderungen erfüllt werden können. Quelle (Originator): Identifiziert die anfordernde Person oder ein Dokument, aus dem sich die Anforderung ergibt, beispielsweise eine Rechtsvorschrift. Abnahmekriterium (Fit Criterion): Beschreibt eine messbare Bedingung, mit der später geprüft wird, ob die Anforderung erfüllt wurde. Konflikte (Conflicts): Hier können Anforderungen aufgeführt werden, die dieser Anforderung widersprechen, sodass zwischen ihnen abgewägt werden muss. Informationen zum Lebenszyklus: Status: Identifiziert den aktuellen Zustand der Anforderung, beispielsweise ob sie vom Auftragnehmer bereits akzeptiert wurde. Offene Punkte: Bietet Platz für noch zu klärende Sachverhalte. History: Versionsgeschichte der Anforderung: Wann wurde sie von wem erstmals formuliert, wann von wem geändert usw. I

39 39 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Anforderungsbeschreibung Verbal –Fließtext, strukturierte Texte Non-Verbal –Grafische Notationen –Formale Sprachen

40 40 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Natürlichsprachliche Anforderungen Anforderungen werden meist in natürlicher Sprache beschrieben Vorteil: –Einfach, flexibel, universell Nachteil: –Gefahr der Mehrdeutigkeit, Vermischung etc.  Erstellung eines Glossars  Verwendung von Schablonen

41 41 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Natürlichsprachliche Anforderungen Die Anforderungsschablone der SOPHISTen Darstellung der englischen Version The SYSTEM SHALL SHOULD WILL PROVIDE THE ABILITY TO BE ABLE TO

42 42 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Sprachliche Abhängigkeiten…

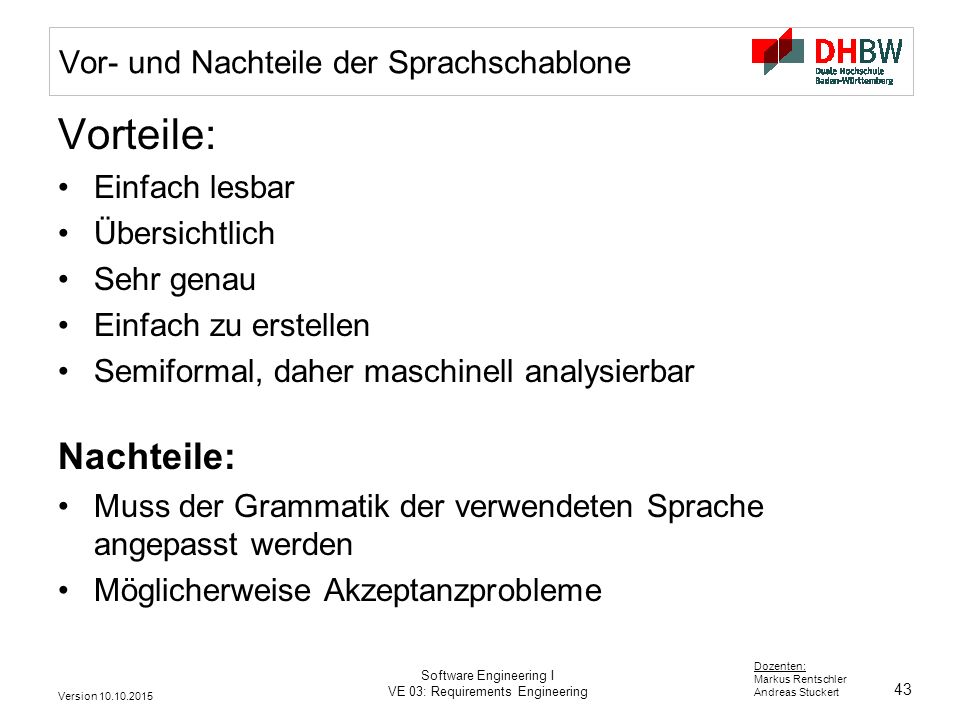

43 43 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Vor- und Nachteile der Sprachschablone Vorteile: Einfach lesbar Übersichtlich Sehr genau Einfach zu erstellen Semiformal, daher maschinell analysierbar Nachteile: Muss der Grammatik der verwendeten Sprache angepasst werden Möglicherweise Akzeptanzprobleme

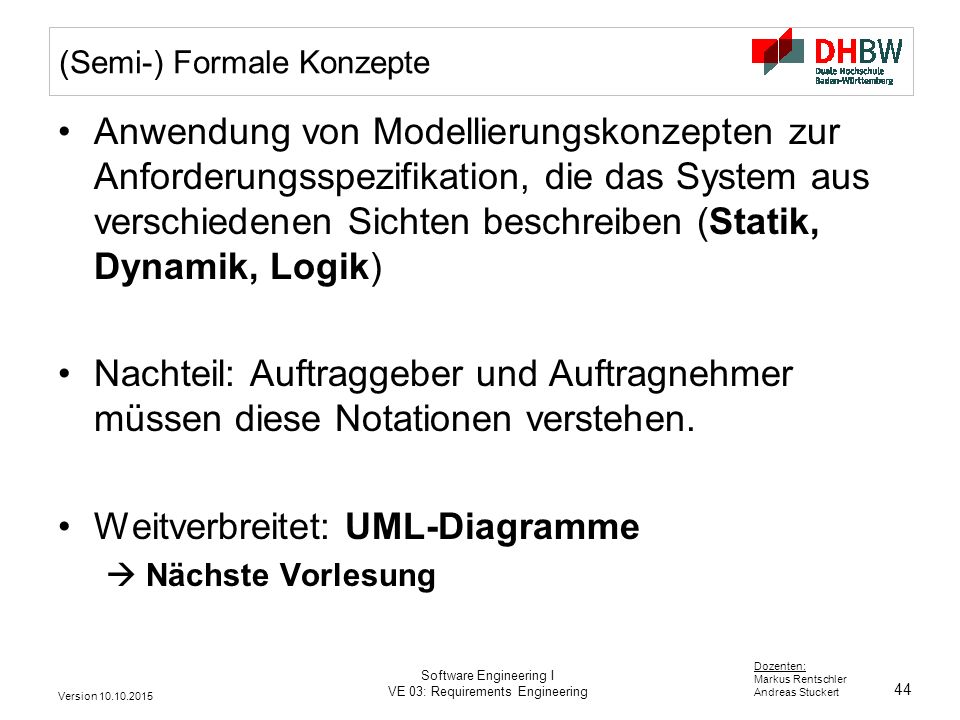

44 44 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering (Semi-) Formale Konzepte Anwendung von Modellierungskonzepten zur Anforderungsspezifikation, die das System aus verschiedenen Sichten beschreiben (Statik, Dynamik, Logik) Nachteil: Auftraggeber und Auftragnehmer müssen diese Notationen verstehen. Weitverbreitet: UML-Diagramme  Nächste Vorlesung

45 45 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Requirements Management

46 46 Dozenten: Markus Rentschler Andreas Stuckert Version Software Engineering I VE 03: Requirements Engineering Requirements Coverage & Traceability
