1 Grafische Benutzungsoberfläche für einen Fahrkartenautomaten
Labor1 „Grafische Oberflächen“ Philipp Burgk, Johannes Förstner, Tobias Holl, Ruth Schattmann

2 Aufgabenbeschreibung
Abläufe Fahrkarten kaufen E-Ticket aufladen Fahrplanauskunft abrufen Eingaben/Ausgaben Klicks, Geld (Münzen), Kreditkarte, E-Ticket Anzeigen, Ticket, Münzen, Kreditkarte, E-Ticket

3 Beschreibung der Benutzer
Rentner Langsame Eingaben Eingeschränkte Sicht Tippt oft daneben Tourist Keine Ortskenntnis/orientierungslos Erstmalige Automatenbenutzung Falsche Eingaben Geschäftsmann In Eile Weiß genau, wohin/was er will

4 Aufgabenbeschreibung
Leistungen (Erlernbarkeit, Geschwindigkeit) Vorgang Kriterium Hilfe Benutzer Ticket kaufen 5 min ohne Vorkenntnisse 1 min sonst Kann lesen/schreiben Besitzt Bargeld/Kreditkarte E-Ticket aufladen Fahrplanauskunft Abrufen

5 Fallstudie – „Ticket kaufen“
Ticketkauf auswählen Abfahrtsort festlegen/bestätigen Zielort festlegen/bestätigen Rabatt bzw. Anzahl der Tickets festlegen Evtl. Rückfahrt hinzufügen Geld einwerfen Kauf bestätigen Ticket drucken Rückgeld entnehmen

6 Fallstudie – „E-Ticket aufladen“
E-Ticket einstecken Zahlungsmitteln eingeben (Geld/Kreditkarte) Betrag bestätigen Neuen Wert des E-Tickets anzeigen E-Ticket ausgeben Rückgeld ausgeben

7 Fallstudie – „Fahrplan abrufen“
Fahrplanauskunft auswählen Abfahrtsort auswählen/bestätigen Ziel auswählen/bestätigen Uhrzeit/(Datum) auswählen/bestätigen Fahrplan anzeigen

8 Font: Calibri Farben: Blautöne Metaphern: Holl‘sche Icons
Styleguide Font: Calibri Farben: Blautöne Metaphern: Holl‘sche Icons

9 Storyboard – „Ticket kaufen“

10 Storyboard – „Fahrplanauskunft“

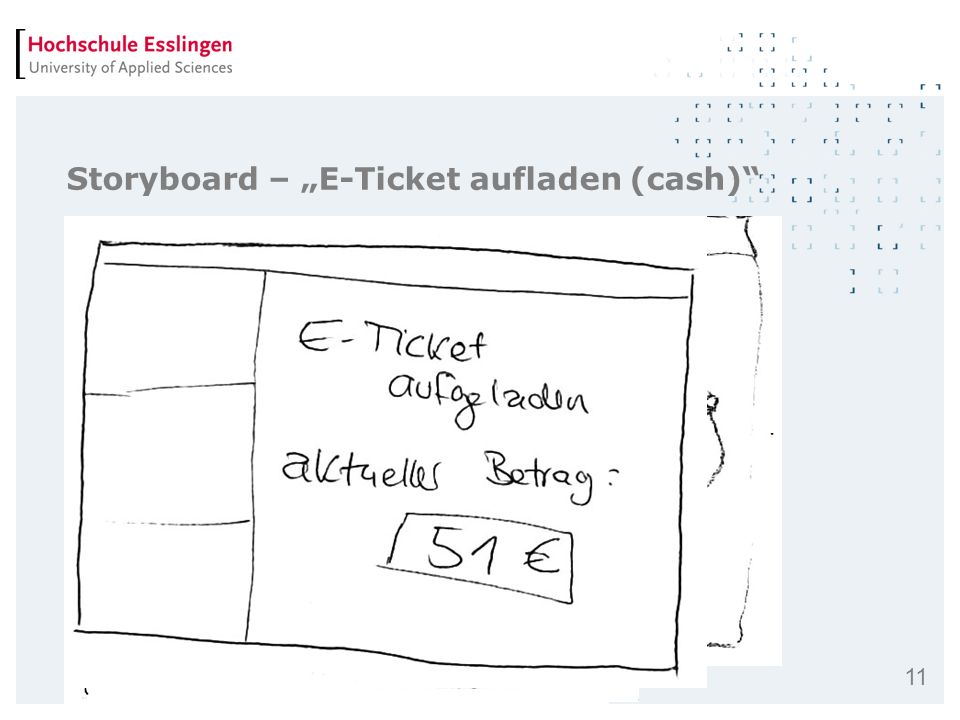

11 Storyboard – „E-Ticket aufladen (cash)“

12 Storyboard – „E-Ticket aufladen (CC)“
