1 CCNA1 – Module 3 (TIs 3.1.x) Copper Media

2 Atom-Modell u. Coulombsches Gesetz Anzahl Protonen = Anzahl Elektronen Neutronen bzgl. Leitfähigkeit neutral Gewicht primär durch Protonen u. Neutronen bestimmt.

3 Ladung, Strom, Spannung Elektronen können von Atomen gelöst werden. Der dafür notwendige Aufwand ist materialabhängig. Überschuss an Elektronen negative Ladung. Folge an anderer Stelle positive Ionen. Ruhende Ladungen = Statische Ladung Spannung Ausgleichskräfte zwischen unterschiedlich geladenen Bereichen (electromotive Force, EMF)

4 Ladung, Strom, Spannung Plötzlicher Ausgleich unterschiedlich geladener Bereiche Elektrostatische Entladung (electrostatic discharge, ESD). Können sich die freien Elektronen im Material bewegen Leiter oder Halbleiter. Ansonsten Isolatormaterial. Gerichtete Elektronenbeweg. Strom Maßeinheiten: Strom Ampere (A), Spannung Volt (V), Ladung Coulomb (C).

5 Leiter, Halbleiter, Isolatoren Materialien setzen der Bewegung freier Elektronen unterschiedlich starken Widerstand entgegen. Je nach Material-Leitfähigkeit wird ein Material in obige Kategorien eingeteilt. Beispiele:

6 Wasser-Analogie der Elektrizität Pumpe u. gelbe Steigleitung = Generator Wasserpegel = Spannung (V) Ventil = Verbraucher mit Widerstand (R) Durchflussmenge pro Zeit = Strom (A)

7 Merkmale Stromkreis Geschlossene Schleife aus leitendem Material Spannungsquelle Widerstand (Verbraucher) Elektronen fließen von negativem Pol der Spannungsquelle zum positiven Pol (echte Stromrichtung) Gemessen wird historisch allerdings der Strom vom positiven zum negativen Pol. Verbraucher ist Widerstand

8 Merkmale Stromkreis und Schalter

9 Gleichspg. (DC), Wechselspg. (AC) Gleichspannung = Konstante Spannung mit fester Polariät Wechselspannung = Polarität der Spannung ändert sich im Laufe der Zeit Bisherige Betrachtung des Widerstands gilt nur für Gleichspannung In der Netzwerktechnik werden Daten durch Signale (sich zeitlich ändernde Spannungen - sozusagen AC) übertragen Widerstand den AC oder Signale erfahren wird als Impedanz bezeichnet

10 Impedanz od. Scheinwiderstand Annahme: Der eigentliche Rollwiderstand des Mühlrads sei vernachlässigbar. Bei konstantem Wasserpegel dreht das Mühlrad dann einfach mit. Der Wasserstand vor und hinter dem Mühlrad ist gleich hoch.

11 Impedanz od. Scheinwiderstand Bei plötzlicher Erhöhung des Wasserpegels entsteht erst einmal ein Stau vor dem Mühlrad. Erst nachdem das Mühlrad erneut Schwung aufgenommen hat tritt erneut ausgeglichener Zustand erneut ein. Bei elektrischen Systemen (z.B. bei einer Spule) wird dieses dynamische Widerstandsverhalten als Impedanz bezeichnet.

12 Impedanz od. Scheinwiderstand In der Netzwerktechnik treten bei der Datenübertragung ausschließlich Wechselspannungen auf. Ein Kupferleiter kann also nicht rein als normaler, vernachlässigbarer Widerstand eingestuft werden. Die Leitungsimpedanz (ohmsche, kapzitive, induktive Eigenschaften) beeinflussen die Übertragungseigenschaften massiv.

13 Basisband contra Modulation Generell können digitale Signale auf zwei Arten übertragen werden: Direkt (zumindest fast) als Spannungspegel Durch Modulation in einem höheren Frequenzbereich Bitmuster Manchestercodierung bei Ethernet Frequenzmoduliert Basisband

14 Basisband contra Modulation Modulierte Übertragung benötigt höhere Frequenzen. Anforderungen an Leitungen sind damit total anders. In der Datentechnik im LAN deshalb Übertragung im Basisband. Trotzdem max. Reichweite je Technologie Norm-Begriffe: –10Base5 (10Mbit/s, Basisband, 500m) –10Base2 (10Mbit/s, Basisband, fast 200m) –10BaseT (10Mbit/s, Basisband, TP-Kabel) –100BaseT (100Mbit/s, Basisband, TP-Kabel)

15 Koaxialkabel Mbps Kostengünstig aber schwer zu verlegen Relativ hohe Reichweite ( m) Durchmesser: Thinnet mittel, Thicknet groß, starr Verbindungselemente relativ groß Wird bei Neuverkabelungen nicht mehr verwendet

16 Shielded Twisted Pair (STP) Screened Twisted Pair (ScTP)

17 Unshielded Twisted Pair (UTP) Außerhalb Deutschlands offenbar in der Tat der meistverwendete Kabeltyp. In Deutschland wird normalerweise nur STP verlegt! Zur Vermeidung von Störsignalen wird ausschließlich auf den Auslöschungseffekt benachbarter Verwindungen gesetzt. Derzeit wird üblicherweise Cat5-, Cat5e- oder Cat6-Kabel verbaut.

18 EIA/TIA-568A und EIA/TIA-568B Diese beiden Anschlußschemas sind lt. den obigen Normen für Twisted-Pair Datenverkabelung zugelassen. Welche verwendet wird spielt prinzipiell keine Rolle.

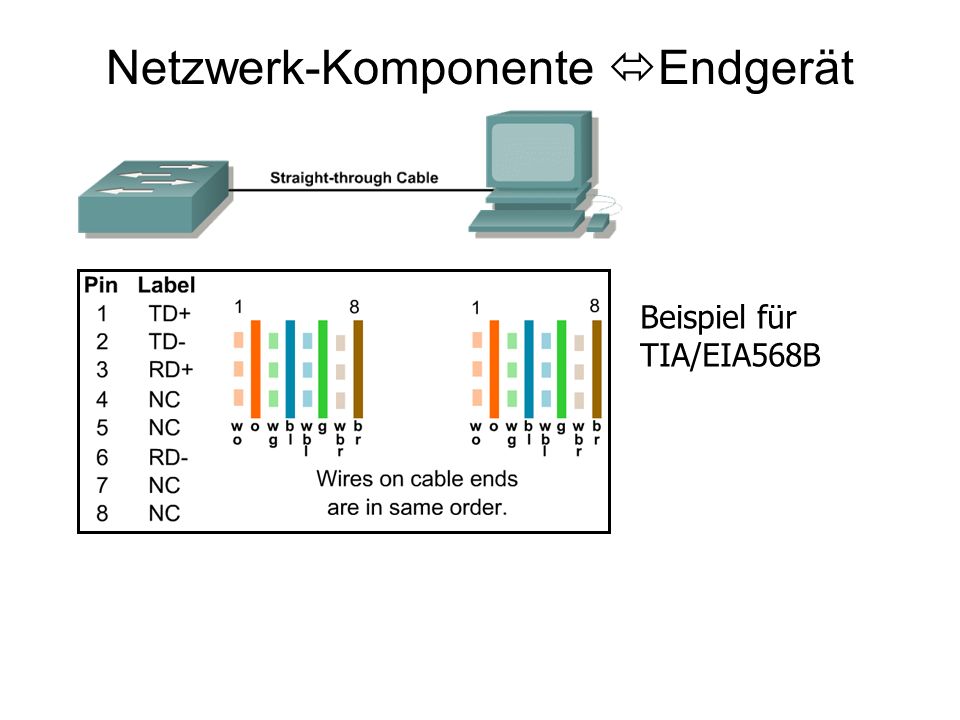

19 Netzwerk-Komponente Endgerät Beispiel für TIA/EIA568B

20 Netzkomponente Eine Seite wird nach TIA/EIA568A, die andere nach TIA/EIA568B angeschlossen.

21 Netzkomponente Management-PC Sogenanntes Console- Kabel zum Anschluss des Konfigurations-PCs an den Konfigurationsport von zu konfigurierenden Geräten. Normalerweise kein STP/UTP-Kabel sondern normales Flachbandkabel.
