1 Übertragungsmedien –Twisted Pair: Kupferkabel –Lichtwellenleiter: Glasfaser – Wireless –Koaxialkabel –Telefonkabel.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Übertragungsmedien –Twisted Pair: Kupferkabel –Lichtwellenleiter: Glasfaser – Wireless –Koaxialkabel –Telefonkabel."—  Präsentation transkript:

1 1 Übertragungsmedien –Twisted Pair: Kupferkabel –Lichtwellenleiter: Glasfaser – Wireless –Koaxialkabel –Telefonkabel

2 2 Anforderungen an Übertragungsmedien –fehlerfreie Übertragung (wenig Signalverzerrung und Dämpfung) –hohe Übertragungsgeschwindigkeit –große Reichweite –gutes Langzeitverhalten

3 3 Strukturierte Verkabelung Standortverteiler: SV Gebäudeverteiler: GV Etagenverteiler: EV Primärbereich Sekundärbereich Tertiärbereich

4 4 Verkabelung gemäß EN Standort 1 Standort Meter 500 Meter Optomod 90 Meter

5 5 Verdrillte Kabel – symmetrische Kabel Kupferkabel Verdrillung wegen: –Verminderung der restelektromagnetischen Felder –Minimierung des Übersprecheffekts Screen = Kabelschirm Shield = Schirmung einer Doppelader (Twisted Pair): verbessert Übertragung

6 6 Aufbau eines Kabels

7 7 Twisted Pair Kabel Unshielded Twisted Pair (UTP): ohne Paarschirm und ohne Gesamtschirm Screened Unshielded T. Pair (S/UTP): Abschirmung lediglich des Gesamtkabels Screened Shielded T. Pair (S/STP): sowohl Gesamtkabel als auch das verdrillte Kabelpaar sind abgeschirmt

8 8 Twisted Pair Kabel

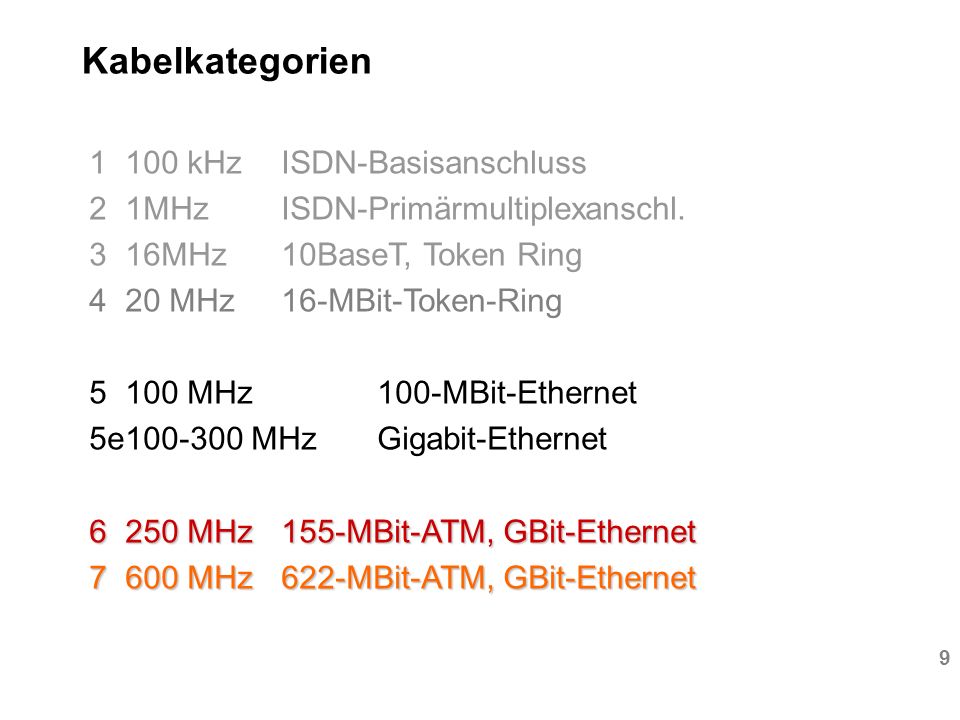

9 9 Kabelkategorien 1100 kHzISDN-Basisanschluss 21MHzISDN-Primärmultiplexanschl. 316MHz10BaseT, Token Ring 420 MHz16-MBit-Token-Ring 5100 MHz100-MBit-Ethernet 5e MHzGigabit-Ethernet 6250 MHz155-MBit-ATM, GBit-Ethernet 7600 MHz622-MBit-ATM, GBit-Ethernet

10 10 Link-Klassen Klasse C - 16 MHz (10 Base T) Klasse D MHz (DDI, ATM155) Klasse E MHz (CDDI, Gigabit) Klasse F- 600 MHz (ATM622,Gigabit) Klasse LWL über 10 MHz

11 11 Momentaner Standard 4-paarig verdrillte Kabel... TWISTED PAIR RJ45 Steckverbinder Kategorie 5 –Bis 100 MHz –Datenübertragungsrate 100 Mbps –Wellenwiderstand 100 –Kabellänge max. 100 m –IEEE 802.3u (Ethernet-Fast Ethernet) –Apple Talk –ISDN –......

12 12 Momentaner Standard 4-paarig verdrillte Kabel... TWISTED PAIR RJ45 Steckverbinder Kategorie 6 –Bis 250 MHz –Datenübertragungsrate 1 Gbps –Wellenwiderstand 100 –Kabellänge max. 100 m –IEEE 802.3u (Ethernet-Fast Ethernet) –......

13 13 Glasfaserkabel - LichtWellenLeiter Fein zylindrische Faser aus Quarzglas Kern und Mantel mit geringerer optischer Dichte Informationsträger: Licht –Monomodefaser: leitungsfähiger aber teurer –Gradientenfasern
