Dräger-Stitz-Sonde und Stitz-Sonde

Präsentation zum Thema: "Dräger-Stitz-Sonde und Stitz-Sonde"—  Präsentation transkript:

1 Dräger-Stitz-Sonde und Stitz-Sonde
Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren Dräger-Stitz-Sonde und Stitz-Sonde In erster Linie für den Einsatz von direkt anzeigenden Prüfröhrchen konzipiert Alternativ können Aktivkohleröhrchen eingesetzt werden Es ist nicht nur bei unbekanntem Bodenaufbau und zur Schonung des Gestänges mit einer Schlitzsonde vorzusondieren Nach Hersteller maximale Sondierungstiefe 6 m, es geht aber auch tiefer Es können verschiedenste Pumpen eingesetzt werden

2 Dräger-Stitz-Sonde und Stitz-Sonde
Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren Dräger-Stitz-Sonde und Stitz-Sonde

3 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Dräger-Stitz-Sonde und Stitz-Sonde 1. Vorbohren 2. Röhrchen in Röhrchenkammer 3. Kapillarrohr einbauen 4. Messungen bzw. Probenahme

4 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Dräger-Stitz-Sonde und Stitz-Sonde

5 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Dräger-Stitz-Sonde und Stitz-Sonde

6 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Eijkelkamp Besteht wie Sitz aus verlängerbarem Hohlgestänge, aber ohne Kapillarrohr und mit „verlorener“ Spitze Das Totvolumen beträgt 200 cm³/je Meter Am Sondenkopf sind Probenahmen mit oder ohne Anreicherung oder Direktmessung möglich Als Pumpe u. a. kann die volumenstromregelbare Eijkelkamp-Schlauchquetschpumpe eingesetzt werden

7 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Eijkelkamp

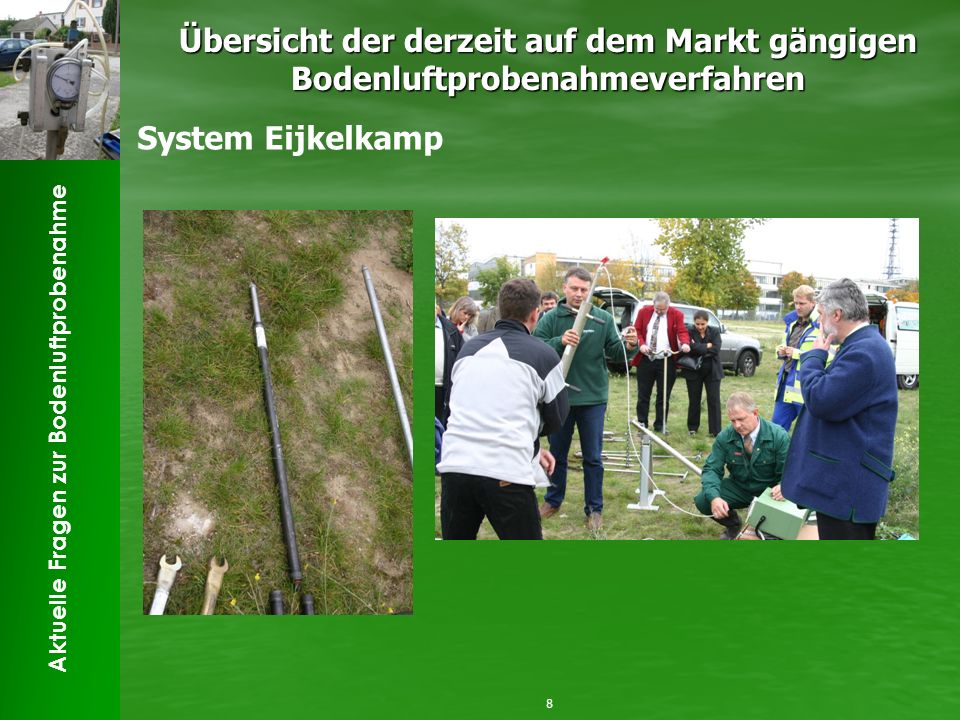

8 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Eijkelkamp

9 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Dunkel Es wird ein dünnes (1/8“) Edelstahlrohr in eine Bohrung (Sondierloch) eingeführt (BLR-System) Das Gestänge ist teilweise perforiert Ober- und unterhalb der Perforation kann ein Schlauchpacker eingebaut werden Die Packer sind mit geschlossenporigem Schaumstoff umhüllt, wodurch sie sehr robust sind

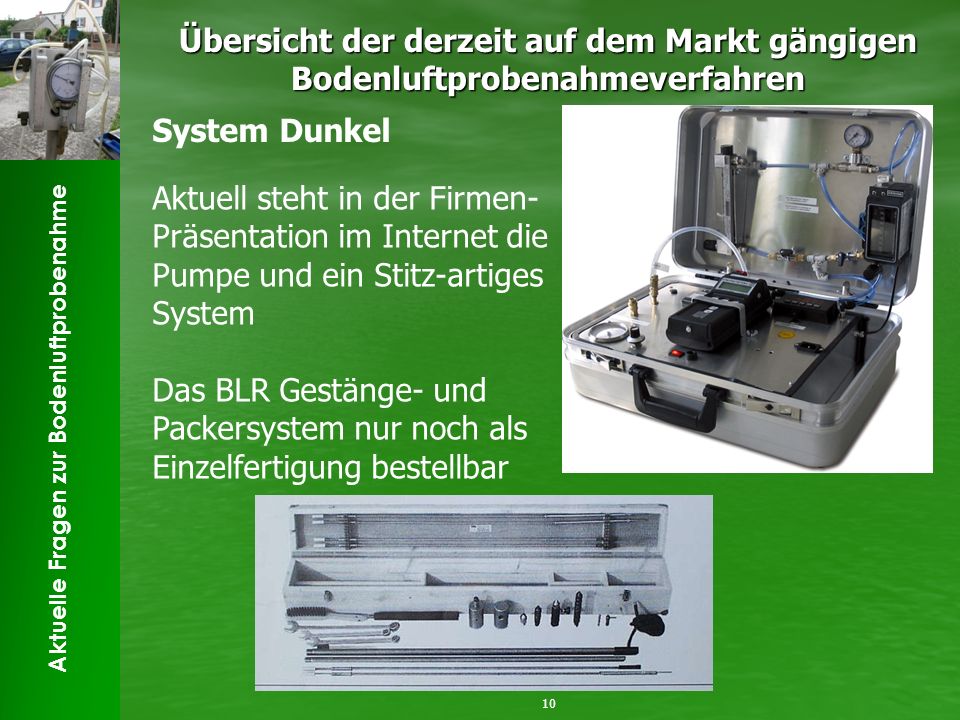

10 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Dunkel Aktuell steht in der Firmen- Präsentation im Internet die Pumpe und ein Stitz-artiges System Das BLR Gestänge- und Packersystem nur noch als Einzelfertigung bestellbar

11 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Dunkel

12 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Honold Modular aufgebautes vielseitiges Entnahmesystem mit Gasmess- und Gasprobenahmesystem Entnahmegestänge mit Packern und einem Sondenkopf für verschiedene Entnahmesysteme (Adsorberröhrchen, Mini-Cans, Gasmäuse) Außerdem wird ein automatisiertes, programmierbares Pumpensystem mit Online-Messung von Permanentgasen und Datenspeicherung angeboten

13 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Honold Anzeigeeinheit System eingebaut Aquastop-System mit Septum Verschiedene Gestänge mit Dichtkegel oder Packern

14 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Honold

15 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Honold

16 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Meta Das System ist auch Modular aufgebaut Entnahmegestänge mit Dichtkegel und/oder Packern Entnahmekopf zur Volumenstromregelung mit Floweter und Adaptern für Septum und Röhrchenkammer Pumpensystem mit Gasmessgeräten für Permanentgase.

17 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Meta

18 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
System Meta

19 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Neumayr-Methode Kein System mehr auf dem Markt käuflich, Spezialanfertigung erforderlich Eine Spritze mit Kanüle wird an einem verlängerbaren Gestänge in ein Bohrloch bis zur tiefsten Stelle oder bis in die Bohrlochsohle eingebracht Mittels einer Mechanik bzw. Schnur wird die Spritze aufgezogen Die Probe wird über Tage direkt gemessen oder weiter, z. B. in Ampullen, verbracht

20 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Neumayr-Methode Punktuell „horizontierte“ Messung Kanüle in den Boden eingestochen Kanüle über der tiefsten Stelle des Bohrlochs bei stark bindigen Böden

21 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Sonstige Systeme (Methodenabwandlungen bzw. Hausverfahren) System Geo4 Zwei verschlossene Septum-Gläschen an der Spitze des Entnahmegestänges werden in das Bohrloch eingebracht Gläschen sind über Nadeln miteinander verbunden Bodenluft wird mittels Pumpe durch die beiden hintereinander liegenden Gläschen abgesaugt, wobei die Gläser gespült und mit Bodenluft befüllt werden

22 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Sonstige Systeme (Methodenabwandlungen bzw. Hausverfahren)

23 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Sonstige Systeme (Methodenabwandlungen bzw. Hausverfahren)

24 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Sonstige Systeme (Methodenabwandlungen bzw. Hausverfahren) Kanitz-Selenka-Verfahren Anreicherung der leichtflüchtigen HKW erfolgt über ein XAD-4 Harz Adsorptionsröhrchen anschließend Elution der Verbindungen von XAD Röhrchen mit speziell gereinigtem Pentan (oder anderen Lösungsmitteln)

25 Stationäre Bodenluftmessstellen
Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren Stationäre Bodenluftmessstellen Fest eingerichteter Bodenluftbrunnen aus Brunnenkopf, Vollrohr, Filter und Ringraumfüllungen "Brunnen-Lysimeter" der Fa. CDM, Messstelle zur Untersuchung der Migration von Lösungsmitteldämpfen durch Betonestrich [46]

26 Übersicht der derzeit auf dem Markt gängigen Bodenluftprobenahmeverfahren
Stationäre Bodenluftmessstellen
