1 Medien- Technik Dateiformate für Rasterbilder.bmp.tiff. pcx.png.jpeg

2 Medien- Technik Windows Bitmap BitmapFileHeader BitmapInfoHeader RGBQuad array Color-Index array Dateiaufbau.BMP typedef struct tagBITMAPFILEHEADER { WORD bfType; BM Magic numberbfType DWORD bfSize; DateigrößebfSize WORD bfReserved1; 0bfReserved1 WORD bfReserved2; 0bfReserved2 DWORD bfOffBits; Offset Color IndexbfOffBits } BITMAPFILEHEADER, *PBITMAPFILEHEADER; typedef struct tagBITMAPINFOHEADER{ DWORD biSize; Länge des HeadersbiSize LONG biWidth; Breite in PixelbiWidth LONG biHeight; Höhe in Pixel + - biHeight WORD biPlanes; Muss 1 sein !biPlanes WORD biBitCount Bit pro Pixel (1-32)biBitCount DWORD biCompression; ohne RLE JPEG PNGbiCompression DWORD biSizeImage; Datei- PuffergrößebiSizeImage LONG biXPelsPerMeter; AusgabeauflösungbiXPelsPerMeter LONG biYPelsPerMeter;biYPelsPerMeter DWORD biClrUsed; 0 oder Anzahl FarbenbiClrUsed DWORD biClrImportant; 0 oder wichtige F.biClrImportant } BITMAPINFOHEADER, *PBITMAPINFOHEADER; DWORD 32 Bit o. Vz. LONG 32 Bit mit Vz. WORD 16 Bit o. Vz.

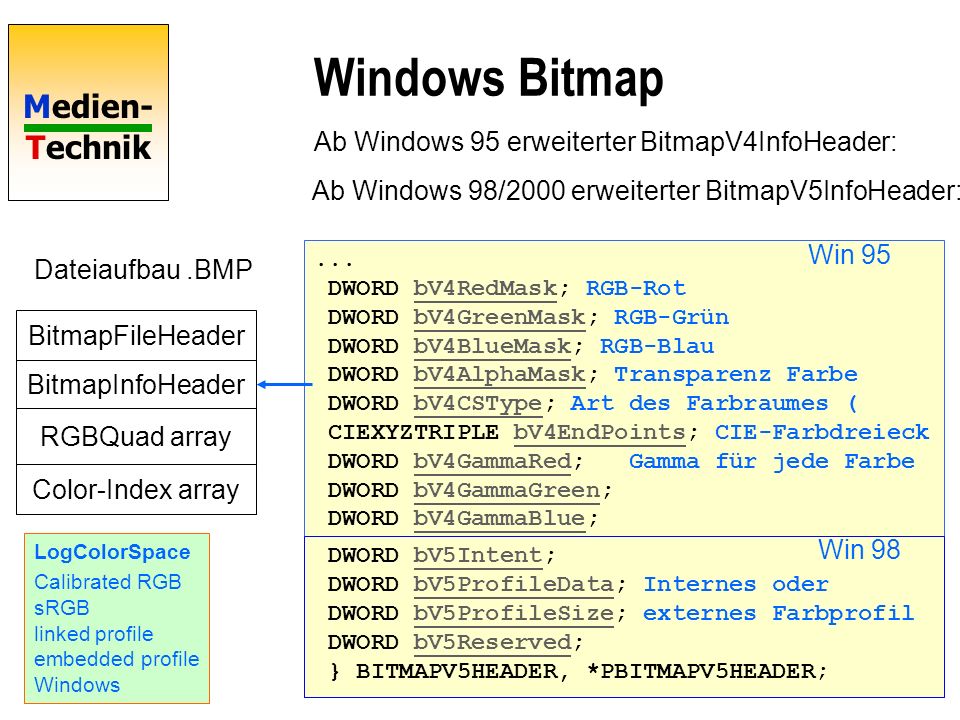

3 Medien- Technik Windows Bitmap BitmapFileHeader BitmapInfoHeader RGBQuad array Color-Index array Dateiaufbau.BMP... DWORD bV4RedMask; RGB-Rot DWORD bV4GreenMask; RGB-Grün DWORD bV4BlueMask; RGB-Blau DWORD bV4AlphaMask; Transparenz Farbe DWORD bV4CSType; Art des Farbraumes ( CIEXYZTRIPLE bV4EndPoints; CIE-Farbdreieck DWORD bV4GammaRed; Gamma für jede Farbe DWORD bV4GammaGreen; DWORD bV4GammaBlue;bV4RedMaskbV4GreenMaskbV4BlueMaskbV4AlphaMaskbV4CSTypebV4EndPointsbV4GammaRedbV4GammaGreenbV4GammaBlue Ab Windows 95 erweiterter BitmapV4InfoHeader: DWORD bV5Intent; DWORD bV5ProfileData; Internes oder DWORD bV5ProfileSize; externes Farbprofil DWORD bV5Reserved; } BITMAPV5HEADER, *PBITMAPV5HEADER;bV5IntentbV5ProfileDatabV5ProfileSizebV5Reserved Win 95 Win 98 LogColorSpace Calibrated RGB sRGB linked profile embedded profile Windows Ab Windows 98/2000 erweiterter BitmapV5InfoHeader:

4 Medien- Technik Windows Bitmap BitmapFileHeader BitmapInfoHeader RGBQuad array Color-Index array Dateiaufbau.BMP typedef struct tagRGBQUAD { BYTE rgbBlue;rgbBlue BYTE rgbGreen;rgbGreen BYTE rgbRed;rgbRed BYTE rgbReserved; = 0rgbReserved } RGBQUAD; Palette Farbwerte oder Farbindizes zeilenweise von links nach rechts von unten nach oben (Höhe positiv) von oben nach unten (Höhe negativ) ggfs. Komprimiert Doppelwortausrichtung jeder Zeile

5 Medien- Technik Windows Bitmap RGB-Bitmap 10*8 Höhe*Breite Höhe Ebenen Bits/Pixel Zeile 8 Magic number Dateilänge Offset

6 Medien- Technik Windows Bitmap Run-Length Encoding Lauflängen-Kodierung RLE8: für 8-Bit-Bitmaps (256 Graustufen oder 256 Palettenfarben): Encoded mode: 1. Byte = Wiederholungsfaktor 2. Byte = zu wiederholender Farbwert oder -index Sonderfall:1. Byte = 00 (Fluchtsymbol, Escape-Zeichen) und2. Byte = 00 Zeilenende oder2. Byte = 01 Ende des Bitmaps oder2. Byte = 02 Die nächsten 2 Bytes enthalten einen Offset, ab dem es dann weitergeht oder2. Byte >= 3: soviele Bytes kommen unverschlüsselt Jeder Lauf auf Wortgrenze ausgerichtet 03 04 05 06 00 03 45 56 67 00 02 78 00 02 05 01 02 78 00 00 09 1E 00 01 04 04 04 06 06 06 06 06 45 56 67 78 78 5 rechts 1 runter 78 78 (eol) 1E 1E 1E 1E 1E 1E 1E 1E 1E 1E eobm RLE4 auf Nibbles
