1 Analyse von historischen Beben
Bearbeitet von: Viktoria Scheff Betreuer: Prof. Dr. M. Koch Analyse von historischen Beben

2 Gliederung Entstehung von Erdbeben Überblick über historische Beben
Risikoabschätzung Fazit

3 Theorie der Plattentektonik
Erdkruste besteht aus ca. 20 verschiedenen Platten Dynamik im Erdinneren durch Mantelkonvektion Bewegung der Platten, an den Plattengrenzen verhaken und verkanten sie sich Wenn die Scherfestigkeit überschritten wird, entladen sich die aufgebauten Spannungen durch ruckartige Bewegungen Intraplattenbeben Die Erdkruste besteht aus einzelnen Platten, die auf dem flüssigen Erdinnerem schwimmen der Erdmantel fließt 10 – 12 cm/a es wird angenommen, dass der Mantel durch Konvektion bestrebt die Temperaturdifferenz zwischen Erdkern und Erdoberfläche auszugleichen. Mechanismus des Bruches Entstehung von Erdbeben

4 Abschiebung (normal fault)
Die tektonischen Platten driften auseinander. An ozeanischen Rücken tritt Lava aus und es entsteht neue Erdkruste (= Sea-floor Spreading) Aufschiebung (thrust fault) Die Platten bewegen sich aufeinander zu (Subduktion/Kollision) Blattverschiebung (strike slip fault) Die Platten schieben sich seitlich aneinander vorbei 4 Entstehung von Erdbeben

5 Entstehung von Erdbeben
Himalaya Island San Andreas Erdbebengebiete der Erde Anden: Abtauchen einer ozeanischen Platte unter eine kontinentale Alpen: Die afrikanische Platte schiebt sich unter die Eurasische Himalaya: Die indische Platte schiebt sich unter die Eurasische und hat so dem Himalaya aufgeschoben. Es ist ein aktives intrakontinentales Gebirgsmassiv Anden Entstehung von Erdbeben

6 Hot Spots Thermische Anomalien im Erdmantel (Manteldiapire)
Vorwiegend in ozeanischen Gebieten wegen der geringeren Dicke (ca. 6 km) Entstehung von Erdbeben

7 Magnitude Opfer 2011 Japan 8, 2010 Chile 8,8 350 2010 Haiti 7, 2004 Sumatra, Indonesien 9,0 > 1994 Los Angeles 6,7 72 1989 San Francisco 7,1 63 1944 Vesuv, Italien 1908 Messina, Italien 7, – 1906 San Francisco 7, 1456 Neapel 1356 Basel ca. 6 – 79 Vesuv, Italien Historische Beben

8 Basler Beben 1356 Stufe X auf MM Statistik:
Erdbeben das alle 800 Jahre auftritt In 145 Jahren nächstes Beben zu erwarten Historische Beben

9 San Francisco 1906 7,8 auf MW Statistik:
Nächstes Beben innerhalb der nächsten 30 Jahre Elevation = Erhebung, Höhe Die Zahlen zeigen die Verschiebung in [m] Platte schiebt sich mit 6 cm/a Karte zum San Francisco Erdbeben von 1906 Historische Beben

10 Italienischer Feuerring
Historische Beben

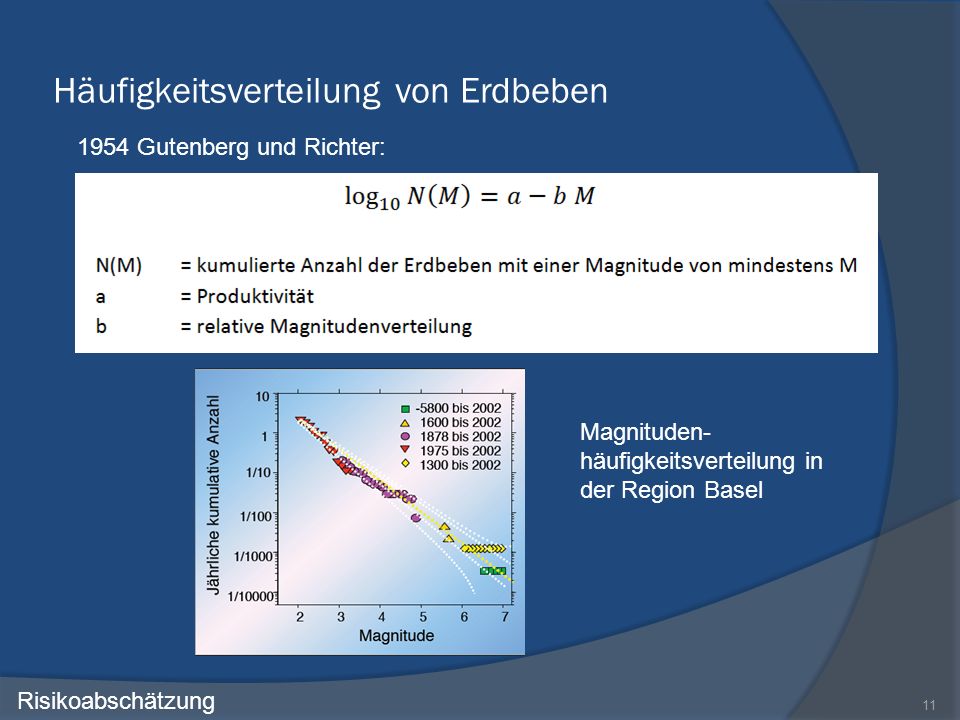

11 Häufigkeitsverteilung von Erdbeben
1954 Gutenberg und Richter: Magnituden-häufigkeitsverteilung in der Region Basel Risikoabschätzung

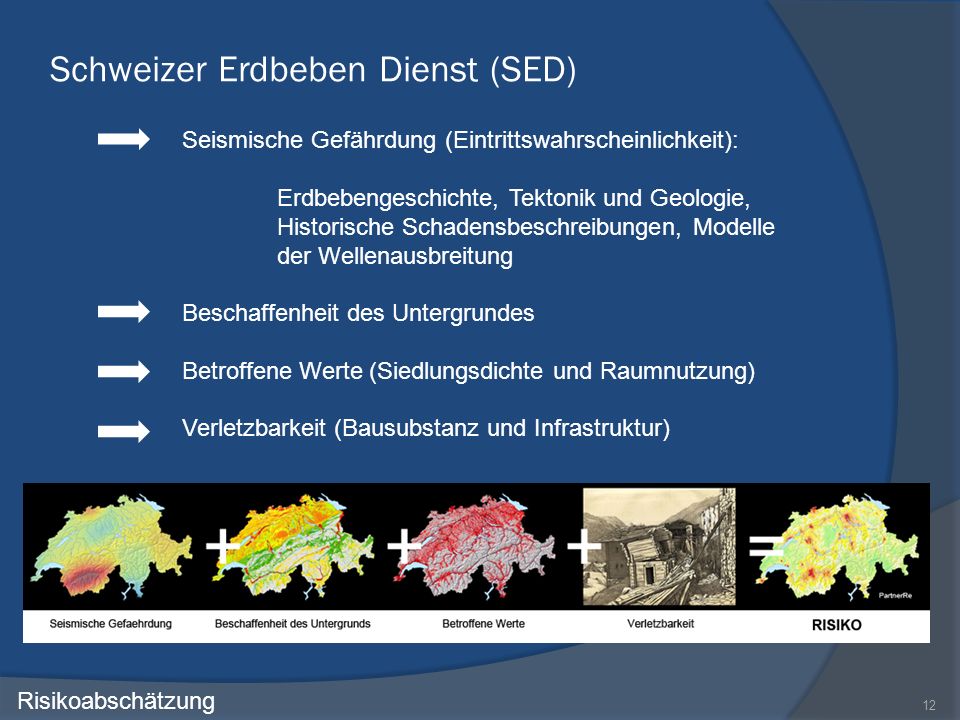

12 Schweizer Erdbeben Dienst (SED)
Seismische Gefährdung (Eintrittswahrscheinlichkeit): Erdbebengeschichte, Tektonik und Geologie, Historische Schadensbeschreibungen, Modelle der Wellenausbreitung Beschaffenheit des Untergrundes Betroffene Werte (Siedlungsdichte und Raumnutzung) Verletzbarkeit (Bausubstanz und Infrastruktur) SED = Schweizer Erdbebendienst Risikoabschätzung

13 Erdbebengefährdungskarte D-A-CH
D-A-CH = Deutschland, Österreich, Schweiz Risikoabschätzung

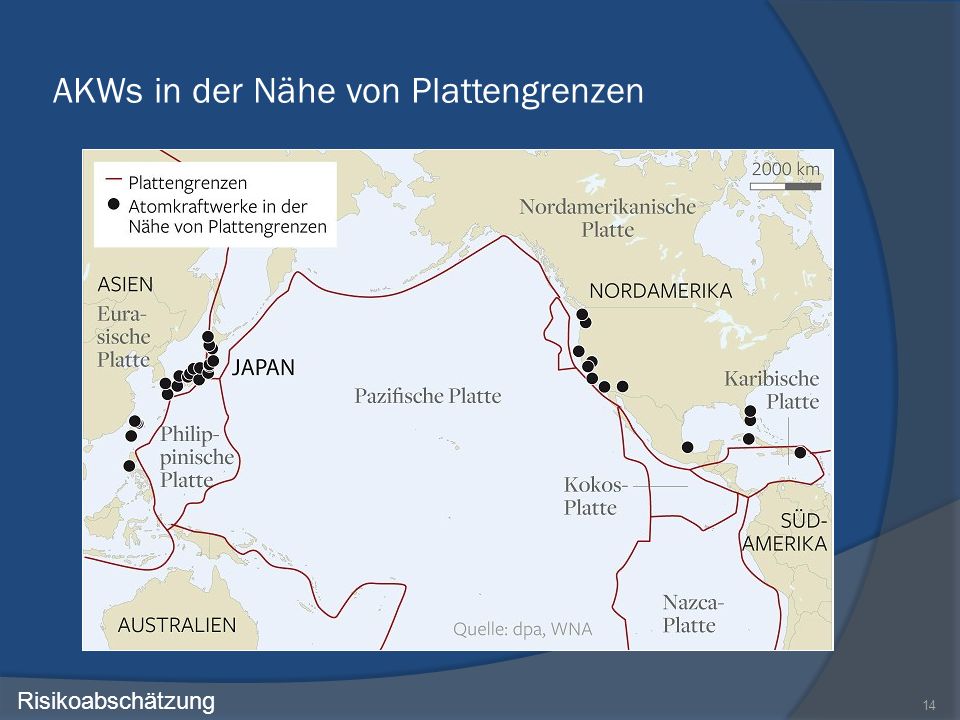

14 AKWs in der Nähe von Plattengrenzen
Risikoabschätzung

15 Maßnahmen Seismologische Kontrollen
Erdbebensichere Bauweise/Renovierungen Informieren der Bevölkerung Sicherheitstechnische Regeln des KTA für AKWs KTA = Kerntechnische Ausschuss Risikoabschätzung

16 Fazit Erdbeben entstehen nicht nur an Plattengrenzen, wie viele historische Beben zeigen (Basel, Hawaii,…) Informationen aus der Erdbebengeschichte helfen bei geologischen Erkenntnissen Aus historischen Beben lassen sich Gefahrenpotentiale erkennen (Basel, San Francisco,…)

17 Vielen Dank für Ihre Aufmerksamkeit!!!

18 Quellen Bilder:

19 ANHANG

20 Aufbau der Erde

21 Aufbau der Erde

22 Tektonische Platten

23 Entstehung von Erdbeben

24 San Andreas Graben

25 Entstehung des Himalaya

26 Entstehung der Anden

27 Entstehung der Alpen

28 Häufigkeitsverteilung von Erdbeben
Risikoabschätzung
