Das Basler Geothermie Projekt

Präsentation zum Thema: "Das Basler Geothermie Projekt"—  Präsentation transkript:

1 Das Basler Geothermie Projekt
Prof. Dr. Manfred Koch 23. Oktober 2009 Alexander Boos Begrüßung 30 Sekunden

2 Das Basler Geothermie Projekt
Gliederung Überblick Hot-Dry-Rock-Verfahren Basel als Geothermie-Standort Kennzahlen des Projekts Bohraktivitäten und Auswirkungen Aktueller Stand und Ausblick 30 Sekunden Geothermie, SS Alexander Boos

3 Das Basler Geothermie Projekt
1. Überblick Hot-Dry-Rock-Verfahren (auch Hot Fractured Rock oder Enhanced Geothermal System genannt) Bohrtiefe bis zu 6000 m Einpressdruck bis 150 bar Künstliche Rissbildung Gestein als Wärmeübertrager Kategorie der Petrothermalen Systeme Risse Durchmesser 1mm Gebirgsdruck Kristallines Gestein Kristalline Gesteine, Bezeichnung für Gesteine, die während einer Regionalmetamorphose umgewandelt wurden. Dabei wurden die mineralischen Elemente der Gesteine vollständig kristallisiert. Beispiele für solche Gesteine sind u. a. Gneis oder Glimmerschiefer. Geothermie, SS Alexander Boos

4 Das Basler Geothermie Projekt
2. Basel als Geothermie-Standort Oberrheingraben ist eine geologisch aktive Region Gesteinstemperatur von 200°C in einer Tiefe von 5000m Gut ausgebautes Fernwärmenetz im Stadtgebiet Basel Industrielle Abnehmer von Dampf und Kühlenergie Politischer Wille -> öffentlicher Kredit von 32 Mio. Franken 30 Sekunden Geothermie, SS Alexander Boos

5 Das Basler Geothermie Projekt
2. Basel als Geothermie-Standort 30 Sekunden Geothermie, SS Alexander Boos

6 Das Basler Geothermie Projekt
2. Basel als Geothermie-Standort Quelle: Geopower AG Geothermie, SS Alexander Boos

7 Das Basler Geothermie Projekt
2. Basel als Geothermie-Standort Quelle: Geopower AG Geothermie, SS Alexander Boos

8 Das Basler Geothermie Projekt
3. Kennzahlen des Projekts Leistung Geothermie: Strom ca. 6 MW Strom mit zusätzlicher Gasturbine (Total) ca. 14 MW Wärme ca. 17 MW Projektierte Produktion Strom ca. 31 GWh/a Strom mit zusätzlicher Gasturbine (Total) ca. 107 GWh/a Fernwärme ca. 48 GWh/a Geothermie, SS Alexander Boos

9 Das Basler Geothermie Projekt
3. Kennzahlen des Projekts Fördertemperatur ca. 200 °C Injektionstemperatur ca. 90 °C Geothermiebohrungen 1 Injektionsbohrung (Kleinhüningen) 5000 Meter 2 Produktionsbohrungen (Kleinhüningen) 5000 Meter mehrere Horchbohrungen Geothermie, SS Alexander Boos

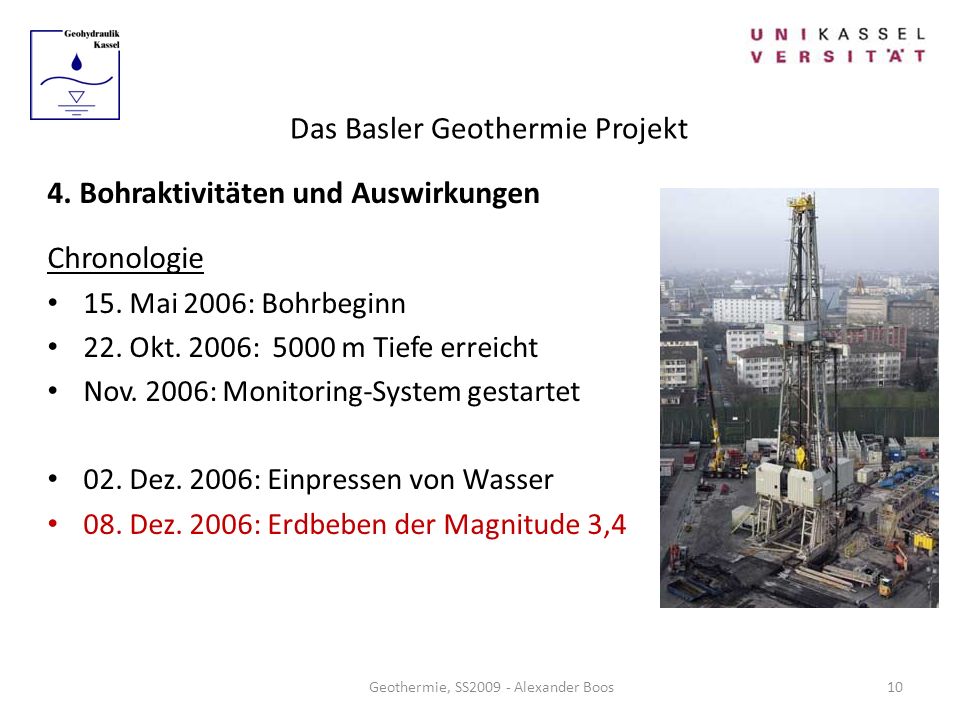

10 Das Basler Geothermie Projekt
4. Bohraktivitäten und Auswirkungen Chronologie 15. Mai 2006: Bohrbeginn 22. Okt. 2006: m Tiefe erreicht Nov. 2006: Monitoring-System gestartet 02. Dez. 2006: Einpressen von Wasser 08. Dez. 2006: Erdbeben der Magnitude 3,4 Geothermie, SS Alexander Boos

11 Das Basler Geothermie Projekt
4. Bohraktivitäten und Auswirkungen Auswirkungen 8. Dez. 2006: Erdbeben der Magnitude 3,4 -> Arbeiten bzw. das weitere Einpressen von Wasser wurde eingestellt -> Abbau des Bohrturms Ende Januar 2007, Projekt auf unbestimmte Zeit unterbrochen, jedoch nicht gestoppt -> Hohe Zahl weitere Beben bis März 2007 -> Zahlreiche und hefige Reaktionen von Anwohnern und Presse Beben in geringer Tiefe Reaktionen: Information Niemand weiß was passier Beben stoppt Stärke Beben Geothermie, SS Alexander Boos

12 Das Basler Geothermie Projekt
4. Bohraktivitäten und Auswirkungen Induzierte Beben erwartet 3,5 normal Schäden aber nicht nromal Geothermie, SS Alexander Boos

13 Das Basler Geothermie Projekt
4. Bohraktivitäten und Auswirkungen 08. Dezember 2006 Quelle: Schweizerischer Erdbebendienst Induzierte Beben erwartet 3,5 normal Schäden aber nicht nromal Geothermie, SS Alexander Boos

14 Das Basler Geothermie Projekt
4. Bohraktivitäten und Auswirkungen Schäden Keine Personenschäden Ca Schäden an Gebäuden Jedoch ausschließlich geringer Schadenumfang Keine Schäden an tragenden Strukturen von Gebäuden -> Große Verunsicherung in der Bevölkerung - Verärgerung durch schlechte Informationspolitik -> Investitionen bis Projektstopp: ca. 56 Mio. Franken Geothermie, SS Alexander Boos

15 Das Basler Geothermie Projekt
5. Aktueller Stand und Ausblick Auswertung der Vorkommnisse noch nicht abgeschlossen Durchführung einer ausführlichen Risikoanalyse ( Sept. 2008) Auftrag und Finanzierung durch Stadtverwaltung Basel Dialog mit der Bevölkerung durch eine unabhängige Einrichtung „Stiftung Risiko-Dialog St. Gallen“ Verschiedenste Meinungen in der Bevölkerung Bohrloch ist stabil (Juni 2009) Schadensabwicklung abgeschlossen, 700 Franken im Durchschnitt Geothermie, SS Alexander Boos

16 Das Basler Geothermie Projekt
5. Aktueller Stand und Ausblick Wie geht es weiter? Veröffentlichung der Risikoanalyse Anfang 2010 Weiterer Dialog mit der Bevölkerung Politischer Wille zur Fortführung besteht Erwartete Gesamtkosten bei Wiederaufnahme des Projekts: 120 Mio. Franken  Auswirkungen auf andere Geothermie-Projekte ? Geothermie, SS Alexander Boos

17 Fragen, Anmerkungen, Diskussion
Geothermie, SS Alexander Boos

18 Das Basler Geothermie Projekt
Quellen Geothermie, SS Alexander Boos
