Geophysik / Geothermie A. Flückiger Mat.Nr. 2710155
Bohrtechnik Geophysik / Geothermie A. Flückiger Mat.Nr Prüfer: Prof. Dr. M. Koch
2
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Inhalt 1) Besonderheiten von Geothermie-Bohrungen 2) Auswahl der Bohranlage 3) BohrerTypen 4) Bohrungsauslegung 5) Bohrtechnik
3
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Besonderheiten von Geothermie- Bohrungen Bohrungen überwiegend in Siedlungsnähe Schallemissionen Platzbedarf der Bohranlage Einhaltung von Sicherheitsabständen Zufahrt für Schwerlast-Fzg. / Kräne / Feuerwehr Unterirdische Versorgungsleitungen Wasserschutz
4
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Auswahl der Bohranlage Planungsdaten Bohrlochdurchmesser Bohrungsverlauf Bohrstrang-Dimensionierung Erwartete Drehmomente und Zuglasten bei Richtbohrungen Maximale Pumpendrücke und Strömungsraten gemäß Hydraulikprogramm Spülungsdichte und Meißelhydraulik Zirkulationsraten Hakenlast Gestängeabstellasten Erforderliche Gesamtleistung Tankkapazität
5
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Auswahl der Bohranlage Bohranlagen-Vergleich Fahrbare Bohranlagen Stationäre Hakenlast 150 – 200 t 200 – 500 t Teufenkapazität Bohrlochdurchmesser: 8 ½“ 6“ 3.000 m 3.500 m 3.000 – m 3.500 – m Bohrplatzbedarf 3.000 m² 5.000 m² Transportladung 35 t 65 t Tagesrate €/d €/d
6
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Auswahl der Bohranlage Antriebe Antriebs-system Schallschutz Energie-verbrauch Flexibilität in der Aufstellung 1. Diesel- mechanisch -- 2. Diesel- hydraulich - + 3. Diesel- elektrisch ++ +++ 4. Voll- elektrisch Hauptverbraucher: Hebewerk Spülpumpen Drehtisch bzw. Topdrive
7
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Auswahl der Bohranlage 2000PS Bohreinheit Erreichbare Teufe: 6000m
8
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Auswahl der Bohranlage < 100PS Bohreinheit Erreichbare Teufe: ca. 100m
9
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Überblick Trockenbohrverfahren Schneckenbohren (Pennsylvanisches) Seilbohren Vibrationsbohren Rammen (Schlagbohren) Bohrverfahren mit zirkulierender Spülung Imlochbohrer Rotarybohren Lufthebebohren Saugbohren Überlagerungsbohren Kern- und Probengewinnungsverfahren Hohlkernbohrer
10
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Überblick Trockenbohrverfahren Schneckenbohren (Pennsylvanisches) Seilbohren Vibrationsbohren Rammen (Schlagbohren) Bohrverfahren mit zirkulierender Spülung Imlochbohrer Rotarybohren Lufthebebohren Saugbohren Überlagerungsbohren Kern- und Probengewinnungsverfahren Hohlkernbohrer
11
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Methodenwahl Sand Lehm Gestein medium hart hart bis sehr hart Schneckenbohrer Hohlkernbohrer Rotarybohrer Imlochhammer Schlagbohrer m (d= <900mm) 20m (d= <90mm) ca. 300m (d= 150mm) m (d= <300mm) *4500m > 250m (d= <216mm) <70m (d= <115mm)
12
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Hohlkernbohrer Zerspant ähnlich wie eine Lochsäge Erhalten von Bohrkernen Geringer Bohraufwand im Vergleich zur Vollbohrung Kopf bildet eine Diamantbohrkrohne Muss auf das zu bearbeitende Material abgestimmt sein Durchmesser mm serienmäßig Einsatzbebiet: Wissenschaftliche Auswertung des Gesteins
13
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Rotarybohrer (drehend) Spülbohrverfahren Für mittel- bis hartes Gestein Zerkleinerung des Bohrguts (BG) durch Rollen- und Kronenmeißel (Warzenmeißel) Rollmeißel: drei gegeneinander angeordete, gezahnte Kegelrollen Kronenmeißel: Besatz mit Diamanten, Schneidekeramik oder Hartmetall, keine bewegliche Teile Zerkleinerte Gestein wird über eine durch das Bohrgestänge zugeführte und am Meißel austretende Spülflüssigkeit kontinuierlich entfernt und gelangt im Ringraum zwischen Bohrloch und Bohrgestänge an die Erdoberfläche. Flüßigkeitsgeschwindigkeit mit 100 m/s aus Düsen im Bohrmeißel tragen zum Gesteinsabtrag bei Bohrstangenelementlänge 9m , Wechseldauer ca. 4min.
14
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Schneckenbohrer (drehend) Größen: 30 bis 90 mm Durchmesser: mittelharte bis harte Formation -> Kontinuierliche (Bergbau, Sprenglochbohrungen) 45 bis 900 mm Durchmesser (Sondergrößen bis ca mm) : weiche, bindige oder lockere, kohäsionslose Gesteine -> Diskontinuierlich Vorteile: kontinuierlicher Austrag des Bohrkleins ohne Umlaufspülung Kombination der Einfachheit des Trockenbohrens mit der Effizienz des Spülbohrens Keine Kontamination des Erdreichs mit Spülung keine Kosten für die Spülung (keine Spülbecken, Pumpen etc. erforderlich) Nachteile: Reichweite ca. 20m (max. 100 m, Reibung) ungünstig für inhomogenes, mit Hindernissen durchsetztes Boden im Lockergebirge unterhalb des Grundwasserspiegels ungünstig
15
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Schneckenbohrer (drehend) Diskontinuierliches Schneckenbohren bei großen Bohrlochdurchmessern (meist 300 bis 600 mm) und kleinen Bohrtiefen (z.B. Setzen eines Standrohres für eine Tiefbohrung) Bohrwerkzeug: mehrflügelige Schneiden. Darüber 0,5 bis 2 m Schnecke, darüber Gestängerohre. Feststoffaustrag: Ausbauen und entleeren nur oberhalb des Grundwasserspiegels und in bindigen Böden möglich
16
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Schneckenbohrer (drehend) Aufhängung Hydraulikmotor Getriebe Öl-drehdurchführung für Hydraulikzylinder Hydraulikzylinder Teleskopbohrstange Bohrschnecke
17
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Imlochhammer (drehschlagend) Imlochhammer wird auch Tauchhammer, Unterflurhammer, Versenkhammer genannt Hydraulischer Bohrhammer mit direkter Wirkung Schließen erzeugt hydraulischen Stoß („Wasserhammer“) Schlagbolzen / Amboss Hydraulischer Impuls wird in Bewegungsenergie / Schlag umgesetzt 1 Ventil, 2 Schlagbolzen, 3 Feder, 4 Amboß, 5 Spülungsöffung, 6 Feder, 7 Kolben
18
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Imlochhammer (drehschlagend) Funktion: Off bottom: freier Durchgang der Spülung, keine Hammerwirkung On bottom: Amboss und Schlagbolzen bewegen sich nach oben gegen Ventil →Strömungsweg verschlossen, Schlagbolzen und Amboss noch nicht in Kontakt „Hydraulischer Hammer“ drückt Ventil / Schlagbolzen schlagartig nach unten Ventilhub ist kurz, daher öffnet es wieder und bewegt sich in die Ausgangslage zurück Schlagbolzen bewegt sich aufgrund seiner Trägheit weiter, komprimiert Feder und schlägt auf Amboss auf Feder entspannt sich wieder und drückt Schlagbolzen zurück an das Ventil nächster Zyklus beginnt 1 Ventil, 2 Schlagbolzen, 3 Feder, 4 Amboß, 5 Spülungsöffung, 6 Feder, 7 Kolben
19
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Imlochhammer (drehschlagend) Vorteile: einfache Konstruktion und Wirkungsweise stabiles Arbeiten, auch bei leichten Schwankungen des Spülungsregimes Kleine Durchmesser konstruktiv kein Problem Nachteile: Verlust an Schlagenergie durch Kompression der Feder vor dem Schlag dadurch relativ geringer Wirkungsgrad
20
Auswahl der Bohranlage

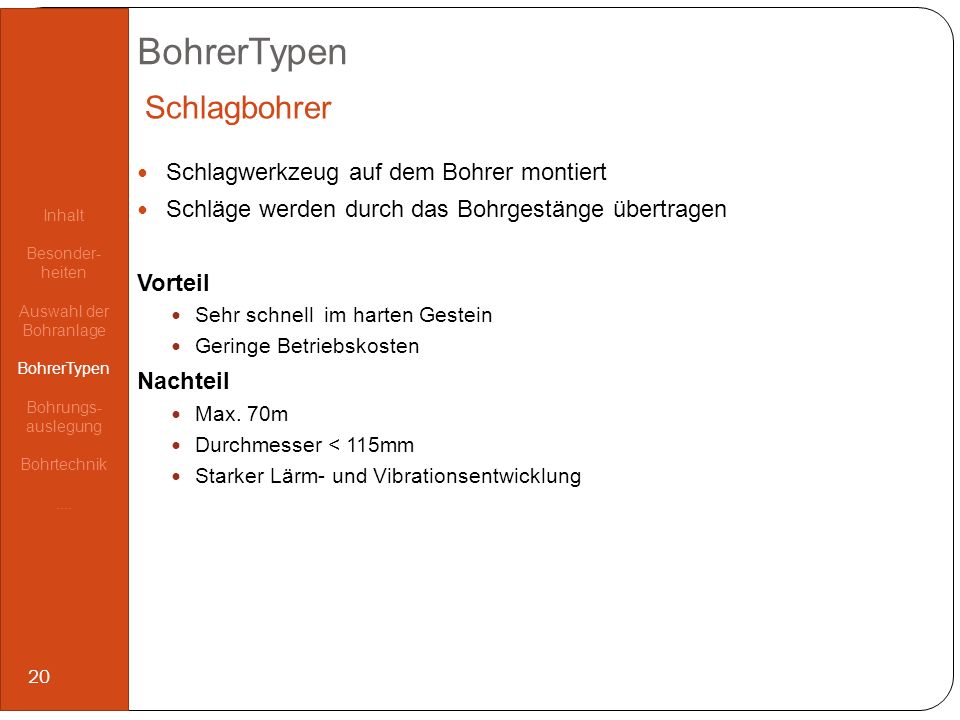

Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... BohrerTypen Schlagbohrer Schlagwerkzeug auf dem Bohrer montiert Schläge werden durch das Bohrgestänge übertragen Vorteil Sehr schnell im harten Gestein Geringe Betriebskosten Nachteil Max. 70m Durchmesser < 115mm Starker Lärm- und Vibrationsentwicklung
21
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung Bohrlochdurchmesser Bohrung A Bohrung B Bohrung C Ø 8.1/2“/ 6“ 12.1/4“/ 8.1/2“ 17.1/2“/ 12.1/4“ Spülungsvolumen 100% 200% 400% Zementvolumen 250% 500% Rohrkosten 150% Tageskosten Bohranlage Bohrfortschritt 140% Bohrfortschritt: V2= (Ø1²/ Ø2²)• V1
22
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung BohrDruck (Bsp. RotaryBohrer)
23
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung Meißeldrehzahl (Bsp. RotaryBohrer)
24
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung Düsengeschwindigkeit (Bsp. RotaryBohrer)
25
Auswahl der Bohranlage

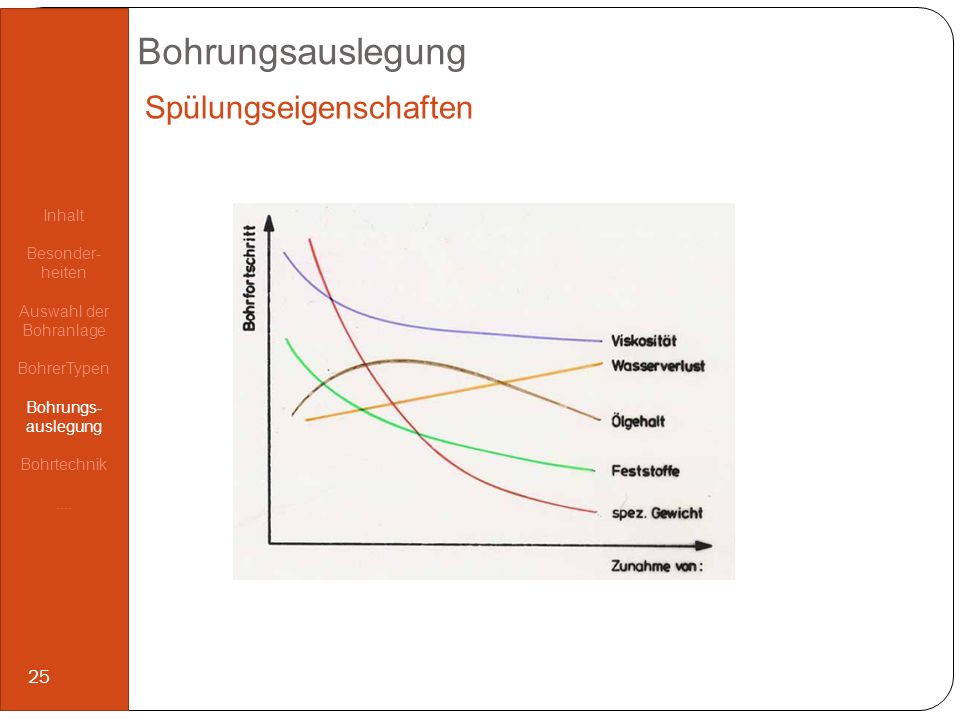

Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung Spülungseigenschaften
26
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrungsauslegung Quintessenz Maximaler Bohrfortschritt wird durch Optimierung der Betriebsparameter erzielt Bohrandruck Drehzahl (Leistung) Spülrate/ Bohrlochhydraulik
27
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Senkrechte Bohrungen Conventional Monobore
28
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Zwei Vertikalbohrungen Vertikalbohrungen mit 2km Abstand Zwei Bohrplätze Lange Verbindungsleitung übertage Kurze Gesamtbohrstrecke Keine Richtbohrkosten 2km
29
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Vertikal- und Ablenkbohrung Vertikal- und Ablenkbohrung mit 2km Ablenkung Ein Bohrplatz kurze Verbindungsleitung übertage lange Gesamtbohrstrecke 1 x Richtbohrkosten 2km
30
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Zwei Ablenkbohrungen Ablenkbohrungen mit jeweils 1km Ablenkung Ein Bohrplatz kurze Verbindungsleitung übertage mittlere Gesamtbohrstrecke 2 x moderate Richtbohrkosten 2km
31
Auswahl der Bohranlage

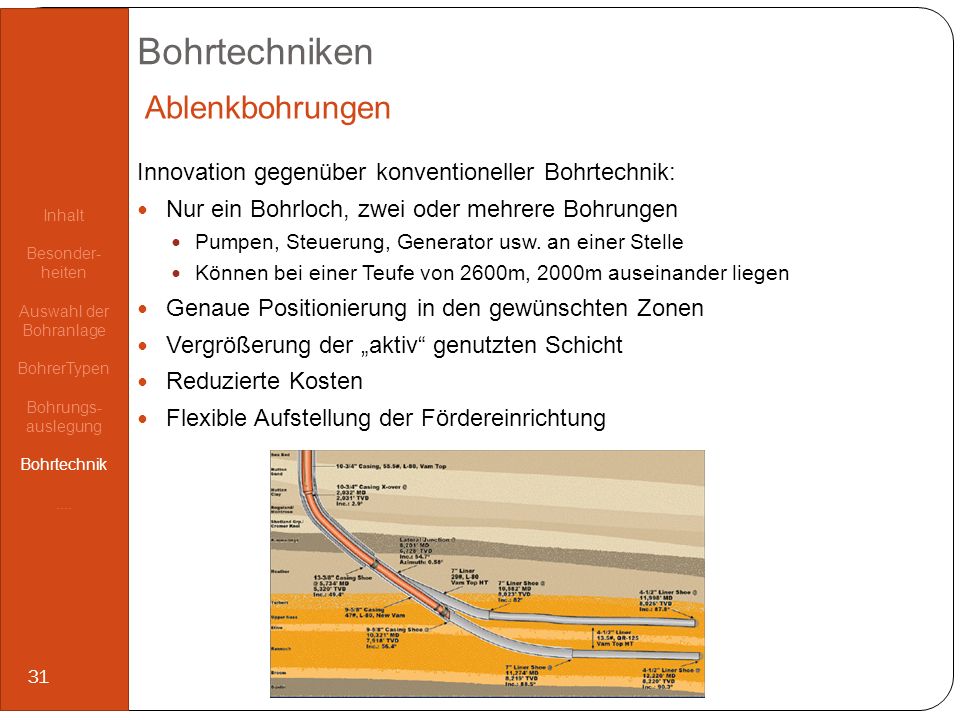

Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Ablenkbohrungen Innovation gegenüber konventioneller Bohrtechnik: Nur ein Bohrloch, zwei oder mehrere Bohrungen Pumpen, Steuerung, Generator usw. an einer Stelle Können bei einer Teufe von 2600m, 2000m auseinander liegen Genaue Positionierung in den gewünschten Zonen Vergrößerung der „aktiv“ genutzten Schicht Reduzierte Kosten Flexible Aufstellung der Fördereinrichtung
32
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Festwerden Fest wird man wegen: Permeabler Formationen Dicker Filterkuchen Hohe Reibungsfaktor Hoher Spülungsdichte (hoher Differenzdruck) Anzeigen für ein anstehendes Festwerden: Drehmoment/Schleiflast Geringer Austrag von Bohrgut
33
Auswahl der Bohranlage
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Bohrtechniken Festwerden Vermeiden von Festwerden: Bohrstrang in Bewegung halten nur beim Nachsetzen darf der Strang stehen bleiben (24h- Betrieb) Geeignetes Spülungsgewicht Einsatz von Brückenmitteln Kontrolle über das Filtrat …auch bei hohen Temperaturen! Schmiermittel Verpumpen von „Sweeps“ zur Säuberung des Bohrloches
34
Vielen Dank für Ihre Aufmerksamkeit .... noch Fragen???
Inhalt Besonder-heiten Auswahl der Bohranlage BohrerTypen Bohrungs-auslegung Bohrtechnik .... Vielen Dank für Ihre Aufmerksamkeit .... noch Fragen???
35
Bohrtechniken Ablenkbohrungen Bohrteufe beeinflusst von:
Der Seigerteufe (Vertikalteufe) des Zielhorizontes Der Teufe des Ablenkbeginns (Kick-off-Punkt = KOP) Der Aufbaurate Dem Endwinkel
36
Bohrtechniken Multifrac well design
37
Bohrtechniken „Qne well- two layer“ well design
38
Bohrtechniken Multilateral well design
39
Bohrtechnik CTD
40
Energiegewinnung
41
Bohrungsauslegung Bohrfortschrittsvergleich
42

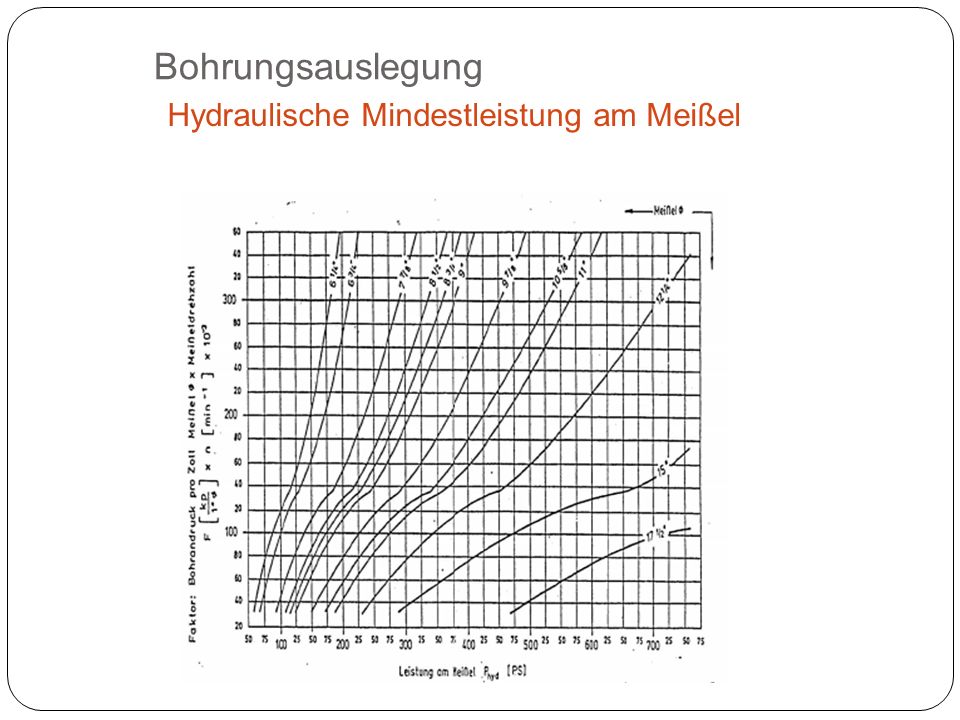

Bohrungsauslegung Hydraulische Mindestleistung am Meißel
43
BohrerTypen Schneckenbohrer
Entsprechend den Einsatzbedingungen Bohrwerkzeuge für schneidend- schälende, aufreißende und aufbrechende Hereingewinnung auswechselbare Schneidzähne (verschiedene Form und Richtung)
44
Bodenarten nach DIN 1054 Geschütterter Boden Geschütteter Boden ist durch Aufschüttung oder Aufspülung entstanden. Man unterscheidet zwischen unverdichteter Schüttung in beliebiger Zusammensetzung und verdichteter Schüttung aus gewachsenem Boden. Organische Böden Organische Böden sind Humus, Torf und Faulschlamm. Torf entsteht durch die Zersetzung von Pflanzen und Tieren, Humus nennt man die organischen Stoffe im und auf dem Boden, die von abgestorbenen Pflanzen und Tieren herrühren. Organische Böden haben eine Faserstruktur. Bindige Böden Bindiger Boden hat plättchenartigen Aufbau. Durch die Beschaffenheit der Plättchen kann bindiger Boden Wasser aufnehmen und halten. Dabei weicht die Oberfläche der Plättchen auf, wodurch sich die Reibung zwischen den Plättchen verringert. Zu bindigen Böden zählen Schluffe, Tone und Gemische daraus wie Lehm oder Mergel. Sie können auch einen nichtbindigen Anteil von bis zu 15% enthalten. Eine Kornstruktur ist mit dem bloßen Auge nicht mehr zu erkennen Nichtbindige Böden / Rollige Böden Nichtbindiger bzw. rollige Böden bestehen aus Körnern unterschiedlicher Größe, die sich gegenseitig berühren. Der Boden hält kein Wasser und die Reibung zwischen den Körnern wird beim Vorhandensein von Wasser kaum beeinflusst. Diese Böden können nicht aufweichen. Nichtbindige Böden bestehen aus Geröll, Schotter, Kies und Sanden sowie Gemischen daraus, auch mit einem bindigen Anteil von bis zu 15%. Das Korn ist mit bloßem Auge leicht erkennbar. Gewachsener Fels Festgestein, das dicht und fest gelagert oder locker und zerklüftet ist. Alle Gesteinsarten wie Kalkstein, Sandstein, Granit, Basalt oder Porphyr werden als Fels bezeichnet. Aufgrund der Dichte und Härte nur schwer zu bearbeiten.
45
Bohrschichten 3D-Modell 2D-Modell Vertikalschnitt Explosionszeichnung
46
Verfestigen 1 2 3 4
