1 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM

2 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Schläuche Druckschläuche Durchmesser/Längen/Gewichte/Aufbau Druckschläuche S Durchmesser/Längen/Gewichte Besondere Druckschläuche Saugschläuche Durchmesser/Längen/Gewichte Umgang mit Druck- und Saugschläuchen Zubehör Wie viele Schläuche sind auf unseren Fahrzeugen Zusammenfassung Sicherheit beim Umgang mit Schläuchen

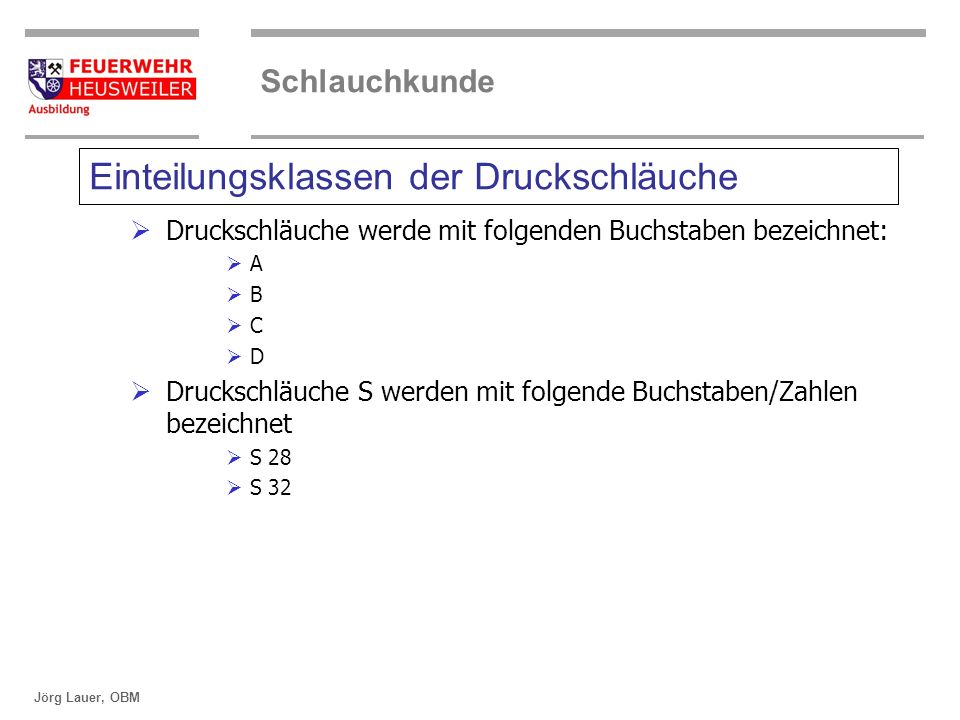

3 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Einteilungsklassen der Druckschläuche Druckschläuche werde mit folgenden Buchstaben bezeichnet: A B C D Druckschläuche S werden mit folgende Buchstaben/Zahlen bezeichnet S 28 S 32

4 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Unterscheidungsmerkmale der Druckschläuche -DIN

5 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Der Druckschlauch ist ein Schlauch der sich in ungefülltem Zustand flach falten und rollen lässt. Er dient zur Förderung von Löschmitteln wie Wasser, Wasser mit Löschmittelzusätzen, Schaum, Pulver und in Sonderfällen auch anderer Medien.

6 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Durchmesser von Druckschläuchen Durchmesser in mm A110 B75 C42/52* D25 * C52 wurden früher hergestellt als Schaum noch über C Schläuche hergestellt wurde um eine bessere Vermischung des Wasser Schaummittelgemisch zu erreichen.

7 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Längen von Druckschläuchen KurzzeichenLängen mit Kupplungen in Metern AXX BXXX C 42 C 52 XXXX X DXX

8 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Gewichte von Druckschläuchen KurzzeichenGewicht der Schläuche in kg bei m A8,826,8 B516,427,8 C 42 C 52 6,1 7,3 11,4 D1,43,8

9 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Aufbau von Druckschläuchen Außenmaterial von Druckschläuchen Chemiefasern/Naturfasern (Nylon, Perlon, Hanf, Flachs..) Innenbeschichtung Naturkautschuk, Synthetischer Kautschuk, Chloropren.. Färbung Nach Norm: rohweiß oder rot Für besondere Zwecke: schwarz Für die Bundeswehr Olivgrün

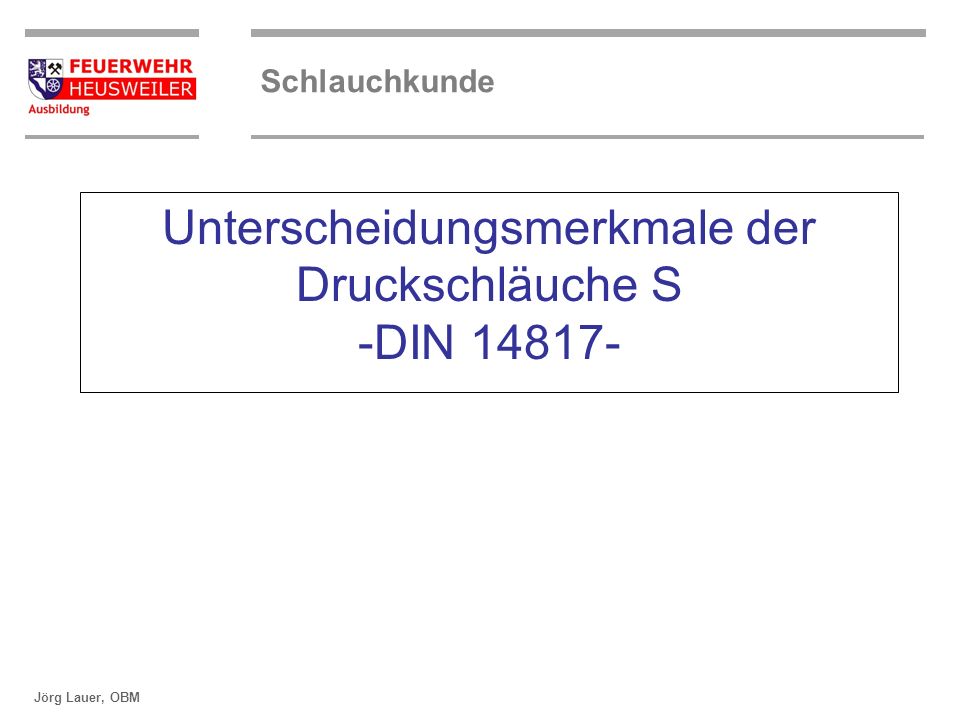

10 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Unterscheidungsmerkmale der Druckschläuche S -DIN

11 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Druckschläuche S Der Druckschlauch S ist ein formbeständiger Schlauch, der auch im aufgerollten Zustand den Wasserdurchfluß ermöglicht. Erfindet vorwiegend bei Schnellangriffsein- richtungen Verwendung. Schnellangriffseinrichtung

12 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Durchmesser von Druckschläuchen S

13 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Längen von Druckschläuchen S KurzzeichenLängen mit Kupplungen in Metern S 2550 S 28/3230

14 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Gewichte von Druckschläuchen S Kurzzeichen Gewichte mit Kupplungen in kg S 2837,6 S 3240,6

15 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Besondere Druckschläuche Bei der Förderung bestimmter Stoffe (Pulver) muss die auftretende elektrostatische Aufladung gegen Erde abgeleitet werden. Dazu sind die Schläuche mit eine leitfähigen Innengummierung oder eine Kupferlitze versehen. Färbung: schwarz. Zur Fortleitung von Mineralölen müssen die Kupplungen zusätzlich rot gefärbt sein.

16 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Unterscheidungsmerkmale der Saugschläuche -DIN

17 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Saugschläuche Saugschläuche sind Schläuche, die ihre röhrenförmige Form immer beibehalten und bei der Entnahme von Wasser aus offene Gewässern verwendet werden.

18 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Durchmesser von Saugschläuchen Durchmesser in mm A110 B75 C52 D25

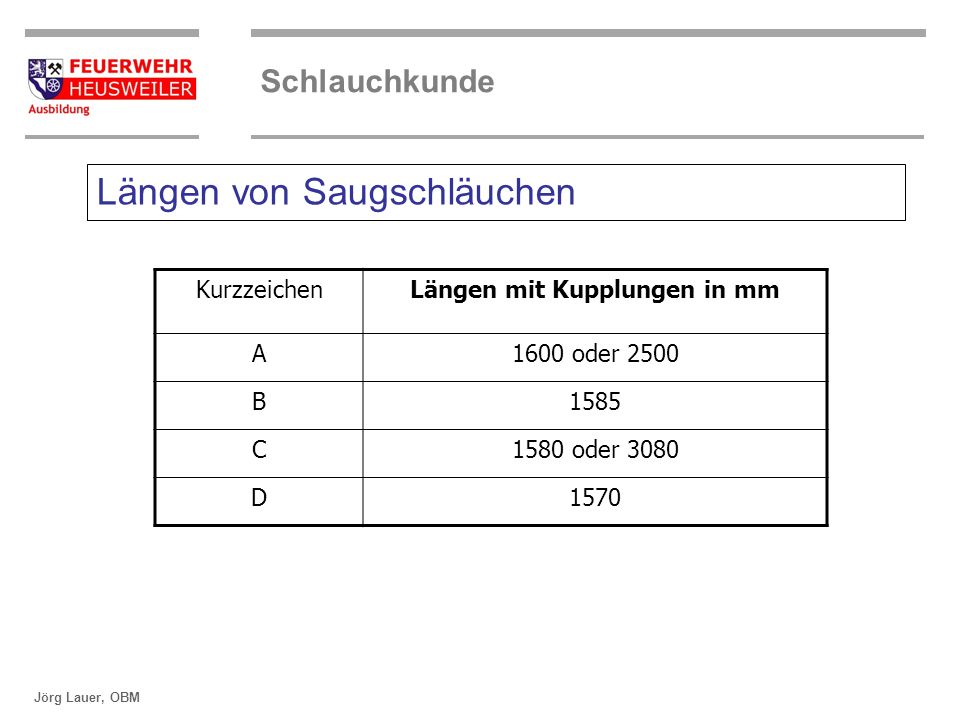

19 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Längen von Saugschläuchen KurzzeichenLängen mit Kupplungen in mm A1600 oder 2500 B1585 C1580 oder 3080 D1570

20 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Zusammenfassung

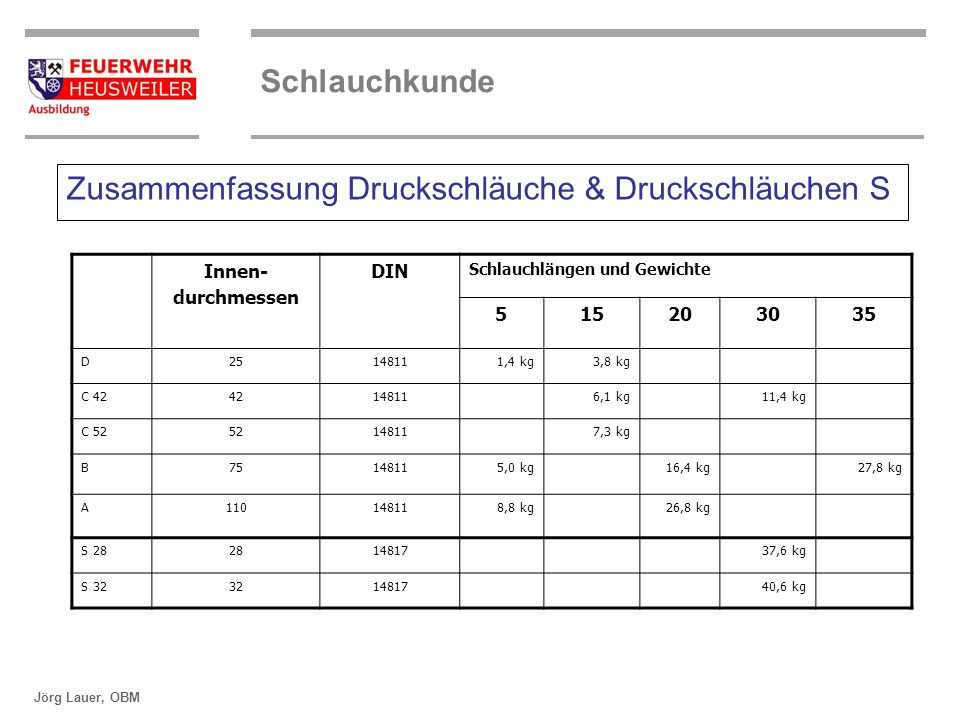

21 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Zusammenfassung Druckschläuche & Druckschläuchen S Innen- durchmessen DIN Schlauchlängen und Gewichte D ,4 kg3,8 kg C ,1 kg11,4 kg C ,3 kg B ,0 kg16,4 kg27,8 kg A ,8 kg26,8 kg S ,6 kg S ,6 kg

22 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Zusammenfassung Saugschläuche DIN Innen- durchmesser DINLängen in mm D C oder 3080 B A oder 2500

23 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Zubehör Schlauchbrücken Schlauchüberführungen Kupplungsschlüssel Schlauchhalter Rollsschlauchriemen Schlauchhaspeln für C tragbar Schlauchhaspeln für B fahrbar Schlauchbinden Schlauchtragekörbe

24 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Anzahl von Schläuchen auf den Fahrzeugen KurzzeichenTSFLF 10/6 LF 20/16 Druckschläuche C10 B812 Saugschläuche A44

25 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Umgang mit Druckschläuchen Behandlung von Druckschläuchen im Einsatz und bei Übungen Nicht in Glasscherben oder Glut legen Nicht auf dem Boden schleifen nicht knicken Nicht über scharfe Kanten ziehen, in Bogen legen Verdrehungen vermeiden Berührungen mit Säuren, Laugen, Öl und Chemikalien vermeiden Schlauchleitungen langsam füllen, Druck langsam steigern Fahrbahnen rechtwinkelig überqueren. Schlauchbrücken verwenden Bei Frost Strahlrohr nicht völlig schließen Gefrorene Schläuche entweder gestreckt oder in Buchten gelegt zurücknehmen; Biegestellen vorher mit heißem Wasser benetzen Merke: Nasse Druckschläuche werden einfach, trockene doppelt gerollt !

26 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

27 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Das Unfallgeschehen der Freiwilligen Feuerwehren im Übungsdienst A – Aufbau- und Abbau der Löschwasserversorgung B – Andere Tätigkeiten beim Löscheinsatz C – Technische Hilfeleistungen D – Übungsfahrten E – Sonstige Unfallereignisse

28 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Gefährdung ergeben sich für den Feuerwehrangehörigen insbesondere bei folgenden Tätigkeiten der Wasserförderung Transport, Kuppeln, Verlegen von Schläuchen Handhabung des Verteilers Umgang mit Strahlrohren

29 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

30 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

31 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

32 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

33 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

34 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

35 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

36 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

37 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

38 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

39 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

40 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

41 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

42 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

43 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

44 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen

45 ©OBM Dirk Ziegler OBM Dirk Ziegler Schlauchkunde Jörg Lauer, OBM Sicherheit beim Umgang mit Schläuchen
