12.09.2005 sfi Feuerwehr Neuhofen Hebekissen und Luftheber.

Ähnliche Präsentationen


Präsentation zum Thema: "12.09.2005 sfi Feuerwehr Neuhofen Hebekissen und Luftheber."—  Präsentation transkript:

1 sfi Feuerwehr Neuhofen Hebekissen und Luftheber

2 sfi Hebekissen mit Zubehör LF 16/12 1 Hebekissen Vetter V12 2 Hebekissen Vetter V24 1 Steuereinheit 1 Druckminderer mit Manometer 1 Schlauch gelb 1 Schlauch grün

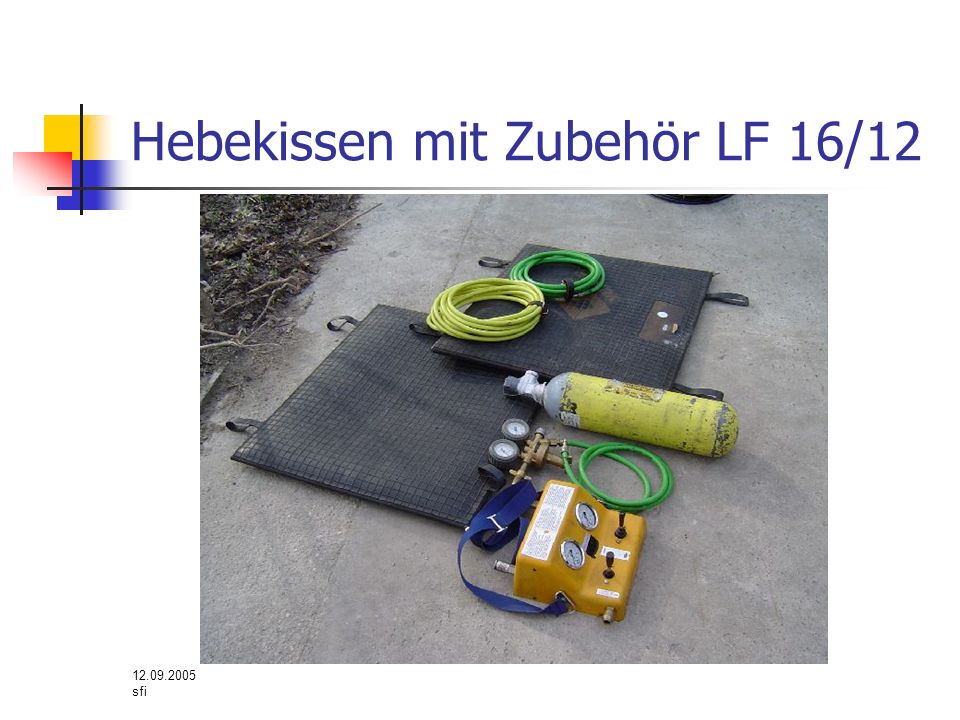

3 sfi Hebekissen mit Zubehör LF 16/12

4 sfi Technische Daten Hebekissen Vetter V12 Betriebsdruck 8 bar Max. Hubkraft 120 kN Max. Höhe 20 cm Vetter V 24 Betriebsdruck 8 bar Max. Hubkraft 240 kN Max. Höhe 30,6 cm

5 sfi Aufbau Hebekissen Stahlkordeinlagen oder Aramid Mehrlagiger Aufbau Antistatisch, selbstverlöschend Öl- und ozonbeständig Gute Chemikalienbeständigkeit Kältebeständig bis - 40°C Hitzebeständig kurzfristig bis 115°C, langfristig bis 95°

6 sfi Luftheber mit Zubehör LF 16/12 2 Luftheber LH 20 S 1 Steuereinheit 1 Druckminderer mit Steuereinheit 2 Schläuche gelb

7 sfi Luftheber mit Zubehör LF 16/12

8 sfi Technische Daten Luftheber LH 20 S Betriebsdruck 0,5 bar Max. Hubkraft 2 Kissen 45 kN Max. Höhe 60 cm

9 sfi Aufbau Luftheber Hochreißfestes Aramid-Gewebe Neoprene-beschichtet, abriebsfest, öl- und alterungsbeständig Boden- und Deckplatte aus sehr widerstandsfähigem gummiertem Polyamid-Gewebe Patentierter, einvulkanisierter Ventil- anschluß zur optimalen Verstärkung der Gewebeunterbrechung

10 sfi Luftversorgung Atemluftflasche 300 bar Im Fahrzeug eingebauter Kompressor (über Reifenfüllanschluss oder Anschlüsse für Anhänger) Stationärer Kompressor

11 sfi Schutzausrüstung Feuerwehrschutzausrüstung (Sicherheitsschuhe, Helm, Handschuhe)

12 sfi Sicherheitshinweise 1/2 Sauberer Aufbau (übersichtlich, keine Knoten und Verdrehungen in den Schläuchen) Schläuche richtig ankuppeln (bei LH Arretierung zudrehen) Atemluftflasche gegen Wegrollen sichern (z.B: in die leere Zubehörkiste legen) Schläuche nur drucklos kuppeln (Gehörschäden) Geräte sauberhalten

13 sfi Sicherheitshinweise 2/2 Es halten sich nur so viele Personen wie nötig im Gefahrenbereich auf Nicht unter die schwebende Last greifen Beim Anheben der Last nicht vor die Kissen stellen (können herausrutschen) Unterbauen (Kreuzverbund) Freien Blick auf die Last für den Steuermann, falls nicht mögl. nur 1 Einweiser um Verständigungsprobleme zu vermeiden

14 sfi Fragen und Antworten Bedienungsanleitungen und weitere Daten auf der Herstellerhomepage Danke für die Aufmerksamkeit
