1 Belastete Drehstabfeder
Momenteneinleitung im Kopf Vier-, Sechskant- oder Verzahnungsprofil Drehstab meist Rundprofil Johann Lodewyks

2 Federkennlinie der Drehstabfeder
Bild 10-22 Federkennlinie der Drehstabfeder Merkmale lineare Federkennlinie bei Einzelfedern beste Materialausnutzung bei Rundstäben Kugelstrahlen verbessert die Dauerfestigkeit Torsionsmoment führt zur Gleitung (Schiebung) an der Oberfläche => Schubmodul G Langzeitbelastung führt zu Momentenverlust (Relaxation) oder Drehwinkelzunahme (Kriechen) Johann Lodewyks

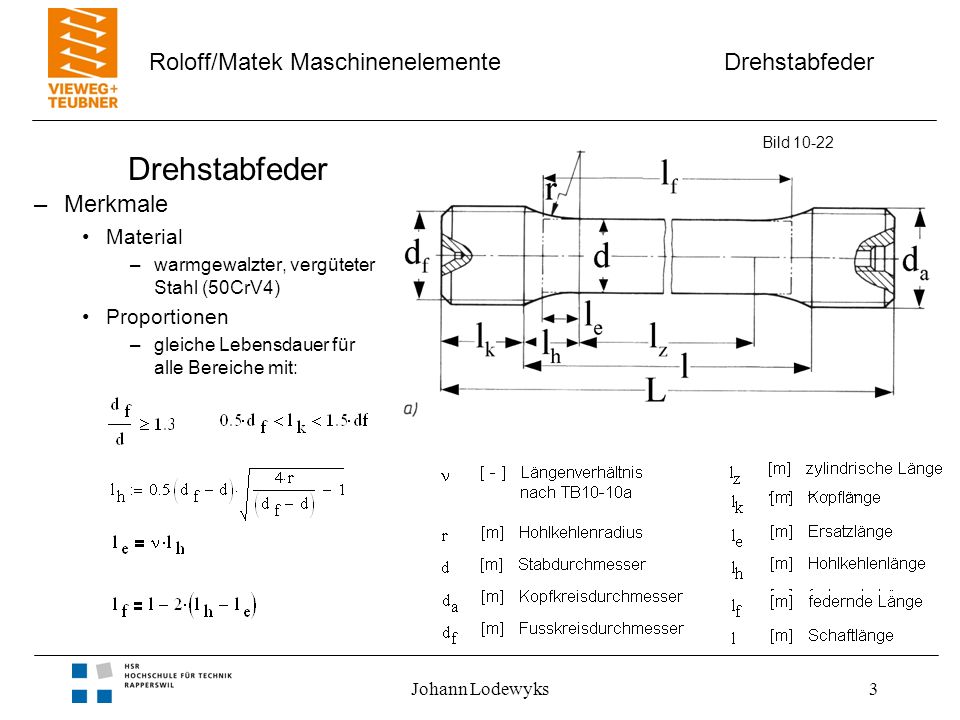

3 Drehstabfeder Merkmale Material Proportionen
Bild 10-22 Drehstabfeder Merkmale Material warmgewalzter, vergüteter Stahl (50CrV4) Proportionen gleiche Lebensdauer für alle Bereiche mit: Grössen nachTB 10-10a: Johann Lodewyks

4 Berechnung der Drehstabfeder
Bild 10-22 Berechnung der Drehstabfeder Johann Lodewyks

5 Parallelschaltung von Drehstabfedern
Bild 10-22 Parallelschaltung von Drehstabfedern Aufbau Rundstäbe Vierkantköpfe Eigenschaften nichtlineare Federkennlinie weicher als vergleichbare Einzelfeder Johann Lodewyks

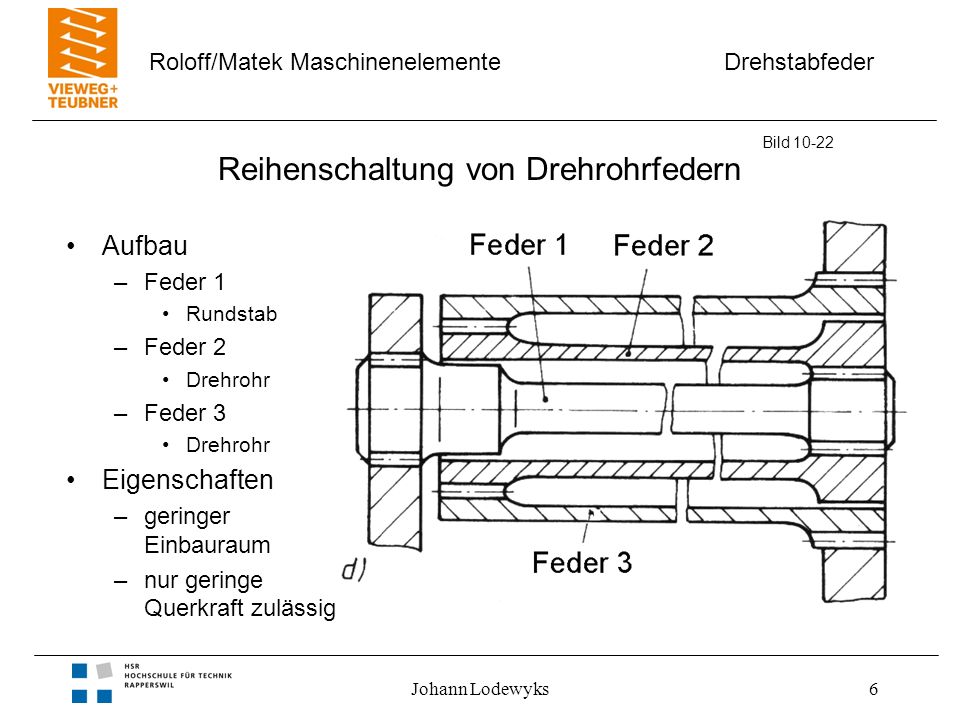

6 Reihenschaltung von Drehrohrfedern
Bild 10-22 Reihenschaltung von Drehrohrfedern Aufbau Feder 1 Rundstab Feder 2 Drehrohr Feder 3 Eigenschaften geringer Einbauraum nur geringe Querkraft zulässig Fehler im Buch Seite 297 sind nur zwei Federn beschriftet Johann Lodewyks
