1 Reengineering für verteilte multimedia Muster Gunnar Schmidt Seminarausarbeitung im Rahmen der Projektgruppe Entwicklung eines verteilten multimedia Systems mit Hilfe von Design Patterns

2 Überblick – Begriffe – Reverse Engineering bei Datenbanken – Reverse Engineering bei Quelltexten (auf der Basis von Design Patterns) – Reengineering auf der Basis von Graphen – Behandlung verteilter Systeme

3 Begriffe – Forward Engineering – Reverse Engineering – Restructuring – Reengineering

4 Reverse Engineering bei Datenbanken – Ziel: automatische generierung eines Entity-Relationship- Diagrammes – Möglich, wenn das Datenbank-Schema in der dritten Normalform ist und alle Schlüsselinformationen bekannt sind – Verborgene Fremdschlüssel können bei guter Namensgebung automatisch gefunden werden – Andernfalls müssen zum Beispiel die Daten oder die Quelltexte der mit den Daten arbeitenden Programmen analysiert werden

5 Reverse Engineering bei Datenbanken – Beispielschema einer Datenbank: " Student: Studiengang, StudName, StudAdresse, Matrikelnummer " Studiengang: Fachbereich, Studiengang " Professor: ProfName, ProfAdresse, Arbeitsgruppe, Studiengang " Kurs: Kursnummer, Kurstitel, Ort, Zeit, ProfName " Belegung: Matrikelnummer, Kursnummer

6 Reverse Engineering bei Datenbanken

7

8

9

10

11 Reengineering auf der Basis von Graphen – Ziel: konsistente Bearbeitung von zwei Darstellungen derselben Datenbank / desselben Programmes – Arbeitsweise: " Überführung beider Darstellungsformen in Graphen " Aufbau eines Beziehungsgraphen " Bearbeitung nur mit Hilfe von Graphmanipulationen

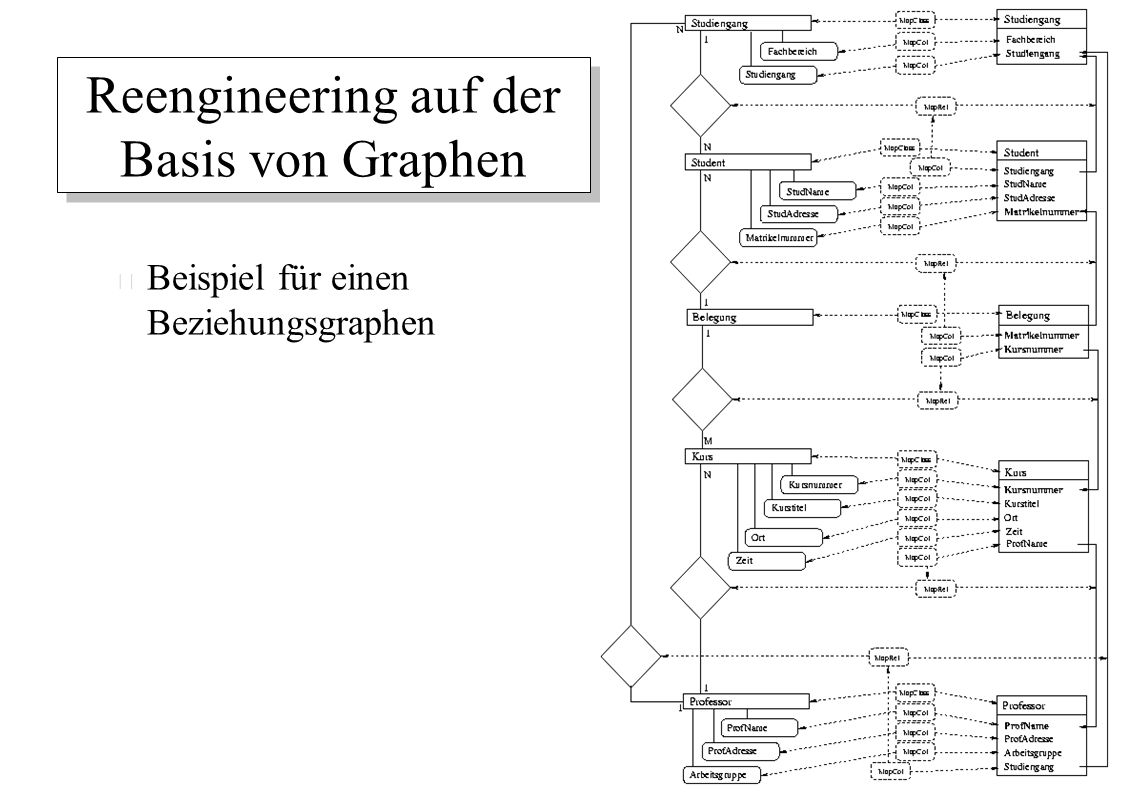

12 Reengineering auf der Basis von Graphen – Beispiel für einen Beziehungsgraphen

13 Reengineering auf der Basis von Graphen – Problem: Erneutes Reverse Engineering " Alte Bearbeitungsschritte wegwerfen: Arbeitsverlust " Alte Bearbeitsschritte beibehalten: Konsistenzproblem – Lösung: Merken aller Bearbeitungsschritte " Ergebnis des neuen Reverse Engineering wird verwendet => Konsistenz bleibt erhalten " Wiederholen aller anwendbaren Arbeitsschritte => kein Arbeitsverlust

14 Behandlung verteilter Systeme – Zusammenfügung der verteilten Systeme in einen globalen Beziehungsgraphen " Datenbanken: Zusammenfügung der Entity-Relationship- Diagramme (nach dem Reverse Engineering) " Software: Zusammenfügung der Syntax-Graphen (vor dem Reverse Engineering) – Bearbeitung des Beziehungsgraphen analog zum lokalen Fall
