1 Projekt : BITCH Server, Client 1, Client 2 Hardware + Software Von Sebastian Faulhaber, Marco Wahler, Anne Holzapfel, Claudia Buder

2 Inhalt Projekt Ziele Hardware Ausgangssituation Testen/ Zusammenbau Fehleranalyse Konfiguration Software OS Installation Treiber Installation Konfiguration Fehleranalyse

3 Projekt Ziele

4 Aufbau eines Linux Servers Fileserver (Samba) Web Server (Apache) FTP Server Anbindung von 2 Clients MS Windows 98se SuSE Linux 7.1

5 Hardware

6 Ausgangssituation Fremdhardware für Projekt erhalten Analyse der Hardware Aufteilung der Komponenten entsprechend den Anforderungen

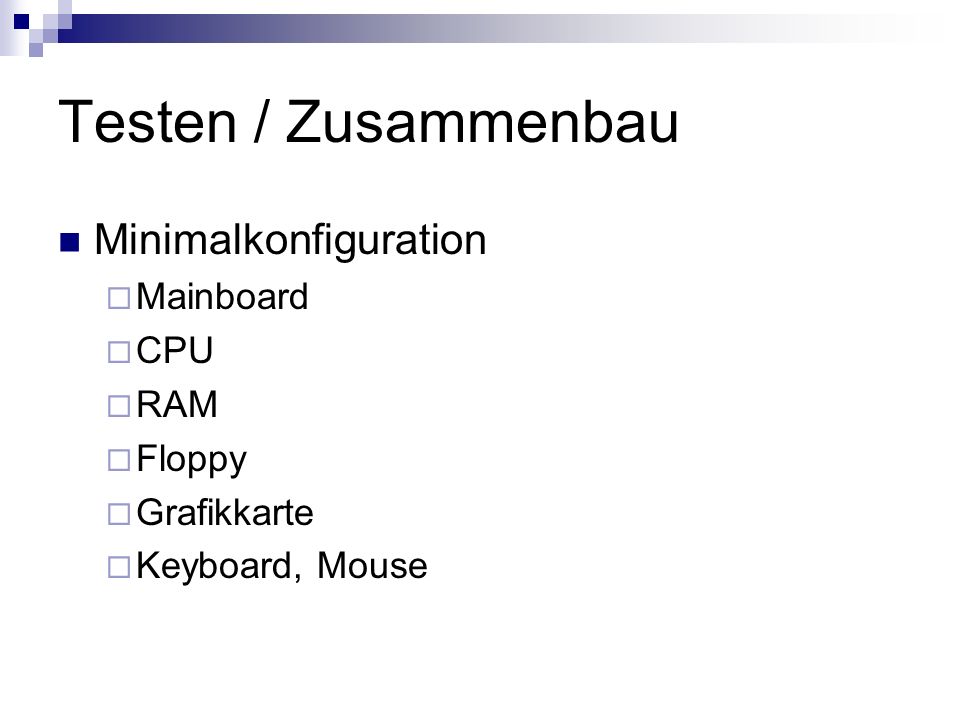

7 Testen / Zusammenbau Minimalkonfiguration Mainboard CPU RAM Floppy Grafikkarte Keyboard, Mouse

8 Testen / Zusammenbau Erstes Booten per Bootdiskette Flashen des BIOS Konfiguration des BIOS Einbau SCSI Controller (nur Server) Einbau der Festplatte Einbau CD-ROM Einbau Erweiterungskarten Soundkarte Netzwerkkarte Anschluss von Zusatzgeräten Drucker Netzwerk

9 Fehleranalyse - Server Bauteil RAM Fehlerbeschreibung eventuell ein Riegel kaputt Lösung auswechseln vorherigen mit memtest testen RAM nicht fehlerhaft

10 Fehleranalyse - Server Bauteil Board Fehlerbeschreibung Installation Linux nicht erfolgreich/ Win 98 läuft auch nicht fehlerfrei Lösung anderes Board

11 Fehleranalyse - Server Bauteil Festplatte Fehlerbeschreibung wird in Yast1 nicht erkannt Lösung SCSI- Einstellungen Kabel/ Jumper IDE- Platte

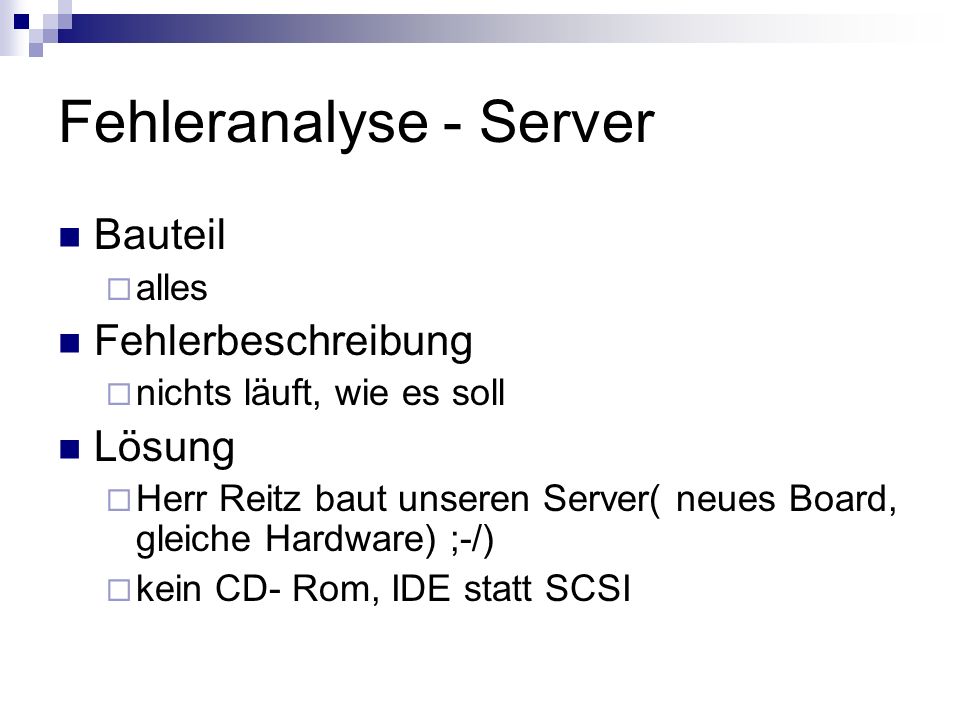

12 Fehleranalyse - Server Bauteil alles Fehlerbeschreibung nichts läuft, wie es soll Lösung Herr Reitz baut unseren Server( neues Board, gleiche Hardware) ;-/) kein CD- Rom, IDE statt SCSI

13 Fehleranalyse – Client 1 Bauteil CD-ROM Fehlerbeschreibung Konnte keine CDs lesen Lösung Austausch

14 Fehleranalyse – Client 1 Bauteil Festplatte 1 Fehlerbeschreibung Schreib - / Lesefehler während OS Installation Lösung Austausch

15 Fehleranalyse – Client 1 Bauteil Festplatte 2 Fehlerbeschreibung Starke Geräuschentwicklung Starke Wärmeentwicklung Lösung Austausch

16 Fehleranalyse – Client 1 Bauteil Netzwerkkarte Fehlerbeschreibung Falsche Ansteuerung nach außen (AUI) Lösung Download von 3COM Etherdisk (DOS Tool) Booten mit Bootdiskette Änderung auf BNC

17 Fehleranalyse – Client 2 Bauteil CD-ROM Fehlerbeschreibung Wird nicht vom BIOS erkannt Lösung Linux statt Windows

18 Fehleranalyse – Client 2 Bauteil Festplatte Fehlerbeschreibung 250 MB zu wenig für minimale Linux Installation Lösung Einbau einer weiteren Festplatte (252 MB)

19 Fehleranalyse – Client 2 Bauteil Festplatte Fehlerbeschreibung Linux Installation (root Partition) kann nicht auf 2 Platten verteilt werden Lösung Einbau einer größeren Festplatte (1,2 GB)

20 Fehleranalyse – Client 2 Bauteil Netzwerkkarte Fehlerbeschreibung Falsche Ansteuerung nach außen (AUI) Lösung Download von 3COM Etherdisk (DOS Tool) Booten mit Bootdiskette Änderung auf BNC

21 Konfiguration - Server RechnernameBitchserver IP / DHCP ProzessortypIBM Cyrix P166+ Prozessorspeed133 MHz Chipsatz, Cache, SlotIntel SB82371SB, L / Sockel 7 Speichertyp4x PS2 Speicheranzahl4 Speichergröße8 MB BoardherstellerAbit BoardtypAB – PN 5 Anzahl Slots: ISA4 Anzahl Slots: PCI3 Anzahl Slots: SIMM0 Anzahl Slots: PS24

22 Konfiguration - Server TastaturNoname DIN MausLogitech PS2 FirmwareversionF6 BiosversionAward v4.51PG GehäusetypMidi-Tower Karten (und Slot)Yamaha OPL-SA3 Soundboard WDM Treiber (ISA 4) Adaptec AH2940AU v130 (PCI 1) Ultra-SCSI SMC 9332BDT EtherPower 10/100 v034(PCI 2 ) S3 Trio 64 V2-DX/GX (775/ 785) (PCI 3) Festplatten IDE Caviar ,6MB CD-ROMkeins Zusätzliche GeräteOki OL 400ex Monitornoname

23 Konfiguration – Client 1 RechnernameBitchclient1 IP / DHCP ProzessortypIBM Cyrix 150+ Prozessorspeed120 MHz Chipsatz, Cache, SlotIntel 430VX / L1: 8 KB/ Sockel 7 Speichertyp4x PS2 + 1x SIMM Speicheranzahl4 Speichergröße8 MB BoardherstellerMSI BoardtypMS 5129 v12 Anzahl Slots: ISA3 Anzahl Slots: PCI4 Anzahl Slots: SIMM1 Anzahl Slots: PS24

24 Konfiguration – Client 1 TastaturKeytronic DIN MausLogitech COM FirmwareversionWI7C BiosversionAward v4.51PG GehäusetypMidi-Tower Karten (und Slot)3Com Etherlink 3C509B 10MBit BNC+ AUI (ISA 2) ATI Graphics Pro Turbo 2MB (PCI 3) FestplattenSeagate 1285mb ST31276A IDE CD-ROMAZT I SE fach Zusätzliche Geräten/a MonitorBelinea

25 Konfiguration – Client 2 RechnernameBitchclient2 IP / DHCP ProzessortypIntel Pentium 100 MHz Prozessorspeed100 MHz Chipsatz, Cache, SlotSiS Speichertyp4x PS2 Speicheranzahl2 + 2 Speichergröße4 MB / 8 MB BoardherstellerMSI BoardtypMS 5122 Anzahl Slots: ISA4 Anzahl Slots: PCI3 Anzahl Slots: SIMM0 Anzahl Slots: PS24

26 Konfiguration – Client 2 TastaturMitsumi DIN MausLogitech COM FirmwareversionWF73 BiosversionAward v4.50PG GehäusetypMidi-Tower Karten (und Slot)3Com Etherlink XL 3C900 10Mbit BNC+ RJ45+ AUI (PCI 2) S3 Trio 64 1MB (PCI 3) FestplattenConner 1,2gb CFS1276A IDE CD-ROMAZT I 6fach Zusätzliche Geräten/a MonitorBelinea

27 Software

28 OS Installation – Server auf Win2000 Professional umgestiegen, weil Linux nicht lief und zu wenig Zeit und für win2000 Server zu wenig Plattenplatz

29 OS Installation – Client 1 MS Windows 98se Booten von DOS mit Bootdiskette Partitionierung mit FDISK Formatierung (FAT32) Installation über CD-ROM

30 Treiberinstallation – Client 1 Grafikkartentreiber Netzwerktreiber

31 Konfiguration – Client 1 Netzwerk TCP/IP IPX NetBIOS Grafikkarte Auflösung Farbtiefe

32 Fehleranalyse – Client 1 Keine Fehler aufgetreten

33 OS Installation – Client 2 SuSE Linux 7.1 (Minimal, ohne X-Server) Booten mit Linux Bootdiskette Vorbereitung der Installation mit Yast1 Partitionierung und Formatierung Installation über CD-ROM

34 Treiberinstallation – Client 2 Keine Treiberinstallation nötig

35 Konfiguration – Client 2 Samba Installation des Samba Pakets Einbinden des Samba Daemons mit Yast2

36 Fehleranalyse – Client 2 Fehler Bootloader fehlt Beschreibung LILO wird beim booten nicht gefunden, Rechner bootet nicht Lösung LILO manuell nachinstalliert
