1 Umformfügen 1 / 19 Neue Verfahrensvarianten Stanznieten ClinchenMatrizenlos-Clinchen (neu) Vergleich einiger Schliffe Nietclinchen (neu)

2 Umformfügen 2 / 19 Fügepaarung 2xAlMg3, s=1.5 mm; Dehnung in mm/mm Vergleich Experiment - Rechnung Neue Verfahrensvarianten – Matrizenlos-Clinchen

3 Umformfügen 3 / 19 Numerische Simulation Neue Verfahrensvarianten – Matrizenlos-Clinchen

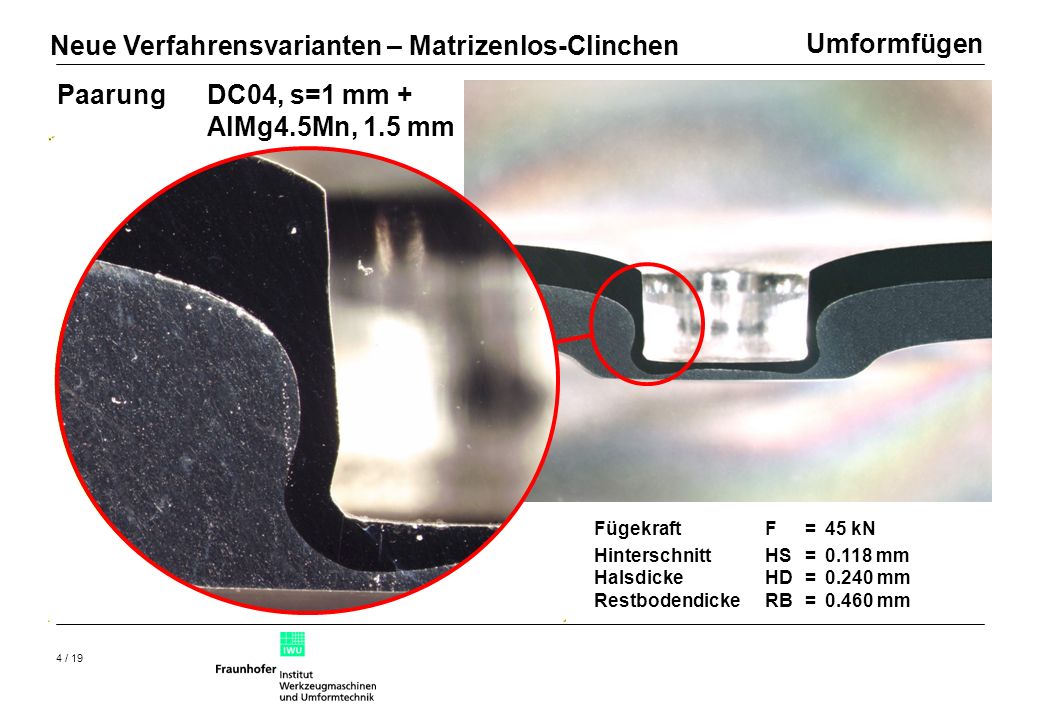

4 Umformfügen 4 / 19 Paarung DC04, s=1 mm + AlMg4.5Mn, 1.5 mm Fügekraft F=45 kN Hinterschnitt HS=0.118 mm Halsdicke HD=0.240 mm Restbodendicke RB=0.460 mm Neue Verfahrensvarianten – Matrizenlos-Clinchen

5 Umformfügen 5 / 19 Neue Verfahrensvarianten - Nietchlinchen TUK-Rivet 3x4mm 2xAlMg4.5Mn s=1.5 mm Taillierter Niet 3x4.75mm 2xAlMg4.5Mn s=1.5 mm Spreiz-Niet 3x5.3mm DC04 s=1.0 mm + AlMg4.5Mn s=1.5 mm

6 Umformfügen 6 / 19 Neue Verfahrensvarianten - Nietchlinchen

7 Umformfügen 7 / 19 Fügepaarung 2x AlMg4.5Mn, s=1.5 mm Schwach taillierter Niet mit Doppelfase Stark taillierter Niet mit Doppelfase Neue Verfahrensvarianten - Nietchlinchen

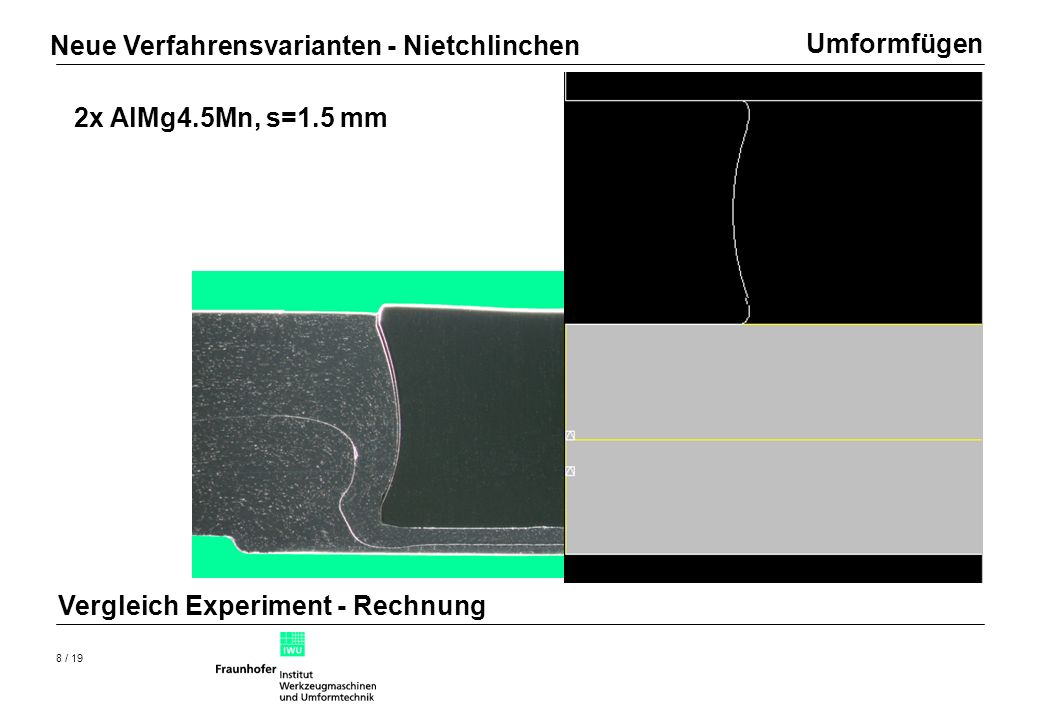

8 Umformfügen 8 / 19 2x AlMg4.5Mn, s=1.5 mm Neue Verfahrensvarianten - Nietchlinchen Vergleich Experiment - Rechnung

9 Umformfügen 9 / 19 Mischverbindung DC04, s=1.0 mm + AlMg4.5Mn, s=1.5 mm Neue Verfahrensvarianten - Nietchlinchen Animation verformbarer Niet

10 Umformfügen 10 / 19 Vergleich Experiment - Rechnung Mischverbindung DC04, s=1.0 mm + AlMg4.5Mn, s=1.5 mm Neue Verfahrensvarianten - Nietchlinchen
