1 Kletterhalle Heilbronn Technik und Ausstattung

2 Übersicht Bodenbelag Wände – Grundkonstruktion – Beplankung Griffe Sicherungslinien

3 Bodenbelag Anforderungen: Robuste, pflegeleichte Oberfläche Tragfähiger Aufbau Keine genormte Dicke und Festigkeit

4 Wände Grundkonstruktion: Freistehendes System

5 Wände Grundkonstruktion: In statisches System integriert

6 Beplankung Anforderungen DIN : frei von scharfen Kanten und Graten Kanten auf einen Radius >1 mm abgerundet oder auf 45° x 1 mm angefast keine Öffnungen zwischen 8 mm und 25 mm mit einer Tiefe größer als 15 mm

7 Beplankung Holzverbundplatten Unbeschichtete Holzplatte

8 Beplankung Holzverbundplatten Kunstharz-Quarzsand beschichtet

9 Beplankung Holzverbundplatten Kunstharz-Quarzsand beschichtet und strukturiert

10 Beplankung Glasfaser Felsähnlich strukturierte Oberfläche aus glasfaserverstärkten Kunststoff

11 Beplankung Kombinationssysteme Aus rechtwinkligen Paneelen

12 Beplankung Kombinationssysteme Zu Polygonflächen geschnittenen Paneelen

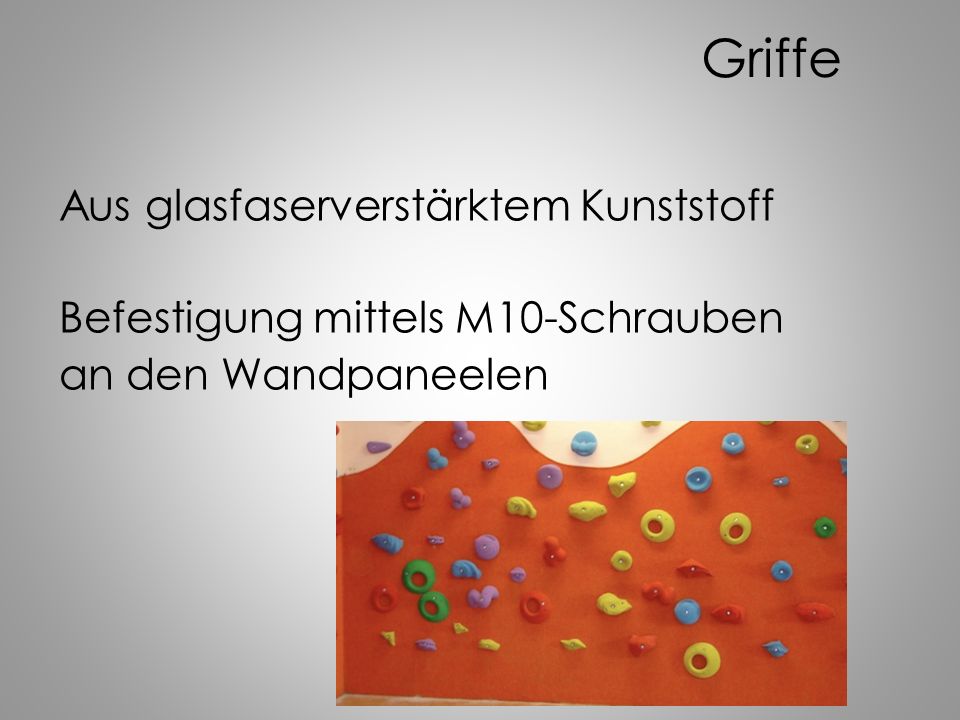

13 Griffe Aus glasfaserverstärktem Kunststoff Befestigung mittels M10-Schrauben an den Wandpaneelen

14 Griffe Anforderungen (DIN ): anzunehmende Last 1,5kN Resultierende < 5kN d 2 :d 1 <3:1 d 3 :d 1 <3:1 Griff muss F = 1,5 kN für 1min standhalten

15 Sicherungslinie Max. Sturzlast 6,6kN Abstand der einzelnen Sicherungslinien: 1,10 – 1,50 m Je Sicherungslinie ca. 3 Routen

16 Sicherungslinie Freihalten des Fallraums (DIN )

17 Vielen Dank für Eure Aufmerksamkeit!
