1 pV pP p über Pumpe konstant
Betriebspunktverschiebung bei Pumpen mit Drehzahl- regulierung pP‘ pP pV p über Pumpe konstant PP Druckdifferenz der Pumpe PV Druckdifferenz Verbraucher

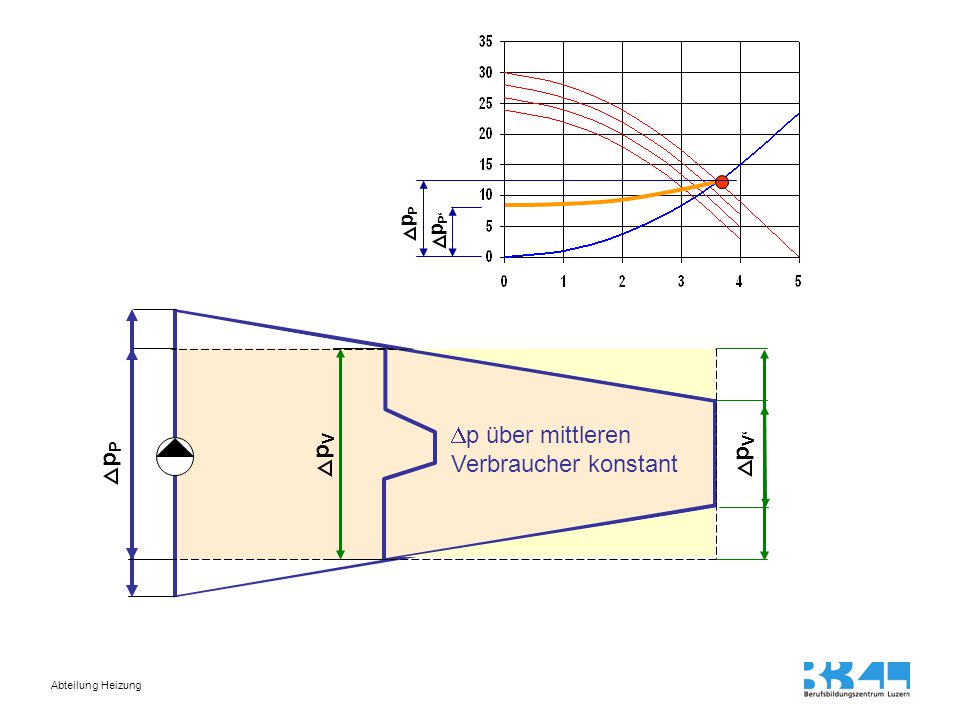

2 p über mittleren Verbraucher konstant
pP pP‘ pV pV‘ pP p über mittleren Verbraucher konstant

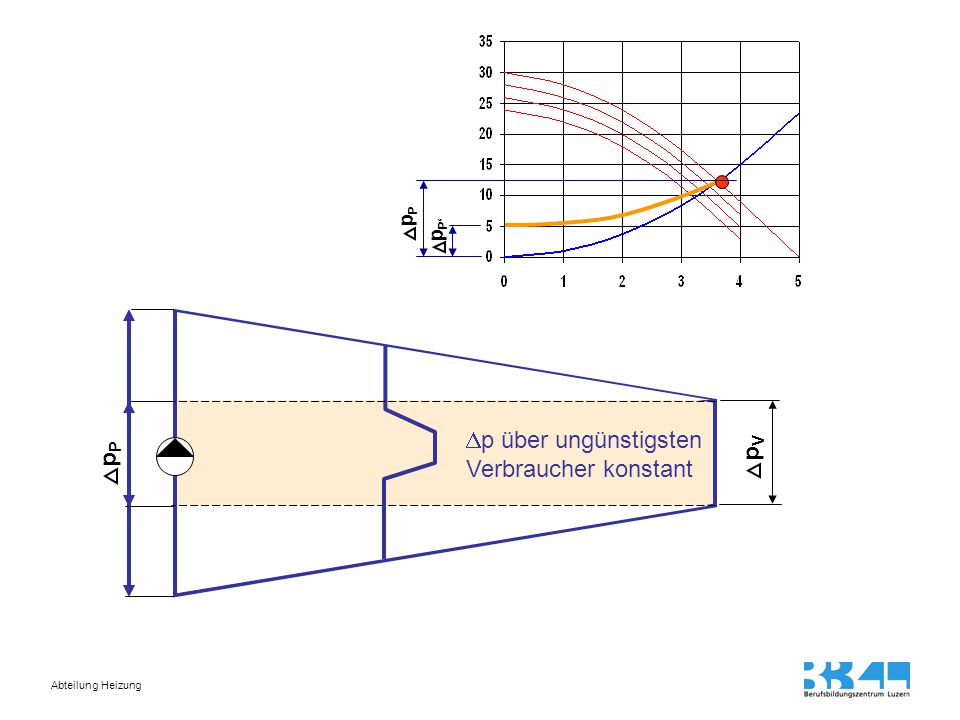

3 p über ungünstigsten Verbraucher konstant
pP pP‘ pP pV p über ungünstigsten Verbraucher konstant

4 Drehzahlregulierung bei Umwälzpumpen
Gründe für den Einsatz von Pumpen mit Drehzahlregelung Bessere Regelfähigkeit von automatischen Regulierventilen Vermeidung von Geräuschbildung Reduktion des Energieverbrauchs Pumpen mit Drehzahlregelung müssen sorgfältig ausgewählt werden. Sie sind nicht geeignet fehlende oder fehlerhafte Berechnungen zu kompensieren. Auf eine korrekte Einregulierung kann auch beim Einsatz von drehzahlgeregelten Pumpen nicht verzichtet werden.

5 Wahl des Volllastbetriebspunkts
Der Betriebspunkt ist unter Volllastbedingungen rechts vom mittleren Drittel der Kennlinie zu wählen. Die Pumpe arbeitet die meiste Zeit im Teillastbereich, der Betriebspunkt liegt somit die meiste Zeit im optimalen Wirkungsgradbereich.

6 Verbesserung der Regelbarkeit und Vermeidung von Geräuschen
Geräuschzone Ohne Drehzahlregulierung kann der Betriebspunkt bei Teillast der Anlage bis zur Geräuschgrenze der Regelventile ansteigen. Der grosse Druckanstieg führt auch zu einer verminderten Regulierfähigkeit der Ventile. Mit Drehzahlregelung wird der Druck konstant gehalten, die Regelventile werden nicht beeinflusst und es besteht keine Gefahr der Geräuschbildung.

7 Anlage nicht einreguliert
Berechnete Kennlinie Tatsächliche Kennlinie Durch den Verzicht die Anlage einzuregulieren fliesst mehr Wasser durch Verbraucher mit geringem Druckverlust. Die Netzkennlinie verläuft flacher. Die ungünstigsten Verbraucher im Netz werden unterversorgt. Daran kann auch eine Pumpe mit Drehzahlregulierung nichts ändern. Der Druck muss zuerst auf den eingestellten Wert ansteigen, bevor die Drehzahlregulierung überhaupt wirken kann.

8 Pumpe zu gross gewählt Anlagekennlinie gewünschter Betriebspunkt
Minimale Drehzal maximale Drehzal gewünschter Betriebspunkt verlorener Regelbereich der Pumpe nutzbarer Regelbereich Die Drehzahl muss bereits stark reduziert werden, nur damit die Pumpe im gewünschten Betriebspunkt arbeitet. Da die Drehzahl nicht unbeschränkt zurückreguliert werden kann, geht ein grosser Teil der Regelfähigkeit verloren. Im ungünstigsten Fall kann der Betriebspunkt bis in den Geräuschbereich wandern.
