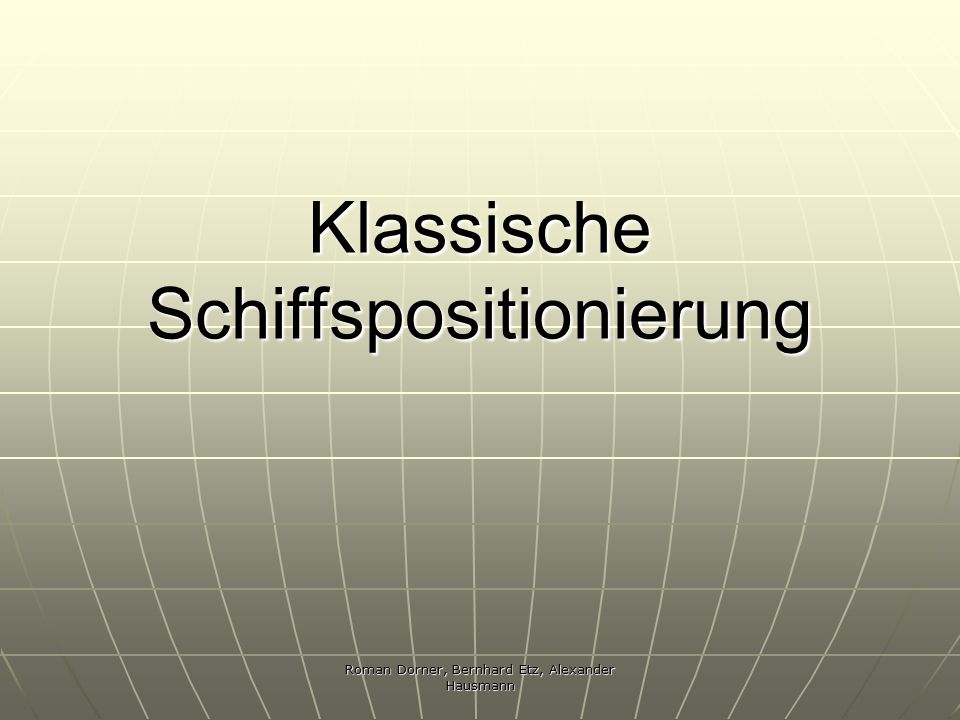

1 Roman Dorner, Bernhard Etz, Alexander Hausmann Klassische Schiffspositionierung

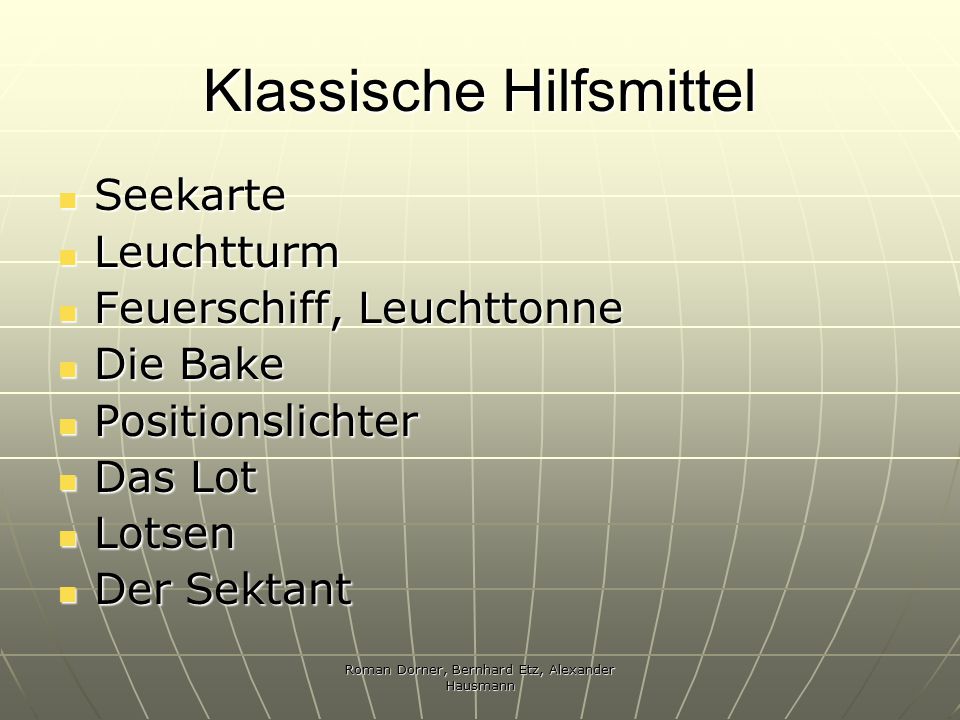

2 Roman Dorner, Bernhard Etz, Alexander Hausmann Klassische Hilfsmittel Seekarte Seekarte Leuchtturm Leuchtturm Feuerschiff, Leuchttonne Feuerschiff, Leuchttonne Die Bake Die Bake Positionslichter Positionslichter Das Lot Das Lot Lotsen Lotsen Der Sektant Der Sektant

3 Roman Dorner, Bernhard Etz, Alexander Hausmann Die Seekarte Stellt Seewege, Küsten, Untiefen, Seezeichen und Fahrrinnen dar Stellt Seewege, Küsten, Untiefen, Seezeichen und Fahrrinnen dar Verschiedene Maßstäbe Verschiedene Maßstäbe Existieren seit 18. Jhdt Existieren seit 18. Jhdt Dienen zur Positionsbestimmungen mittels Peilung Dienen zur Positionsbestimmungen mittels Peilung

4 Roman Dorner, Bernhard Etz, Alexander Hausmann Leuchtturm Sind an wichtigen oder gefährlichen Punkten positioniert Sind an wichtigen oder gefährlichen Punkten positioniert Sind auch nachts als Seezeichen erkennbar Sind auch nachts als Seezeichen erkennbar Durch Lichtsignale (Leuchtfeuer) zw Seemeilen erkennbar Durch Lichtsignale (Leuchtfeuer) zw Seemeilen erkennbar Unverzichtbarer Rückhalt Unverzichtbarer Rückhalt Sehr genaue Navigationshilfe Sehr genaue Navigationshilfe

5 Roman Dorner, Bernhard Etz, Alexander Hausmann Feuerschiff Mit Leuchtturm ausgestattetes Wasserfahrzeug Mit Leuchtturm ausgestattetes Wasserfahrzeug Bemannt oder Unbemannt Bemannt oder Unbemannt Stationsfest: in Karten und Navigationssystemen eingetragen Stationsfest: in Karten und Navigationssystemen eingetragen Verfügen über verschiedenste Methoden, um auf sich aufmerksam zu machen Verfügen über verschiedenste Methoden, um auf sich aufmerksam zu machen

6 Roman Dorner, Bernhard Etz, Alexander Hausmann Leuchttonne Markieren durch Blinklichter Haupt- und Nebenfahrwasser, Warn- und Sperrgebiete oder Untiefen Markieren durch Blinklichter Haupt- und Nebenfahrwasser, Warn- und Sperrgebiete oder Untiefen Anfangs Fettgas; bis 5 Monate Anfangs Fettgas; bis 5 Monate Danach Propangas; bis 18 Monate Danach Propangas; bis 18 Monate Heute Solar- Leuchttonnen; 5-15 Jahre Heute Solar- Leuchttonnen; 5-15 Jahre Ungefährlicher und umweltfreundlicher Ungefährlicher und umweltfreundlicher

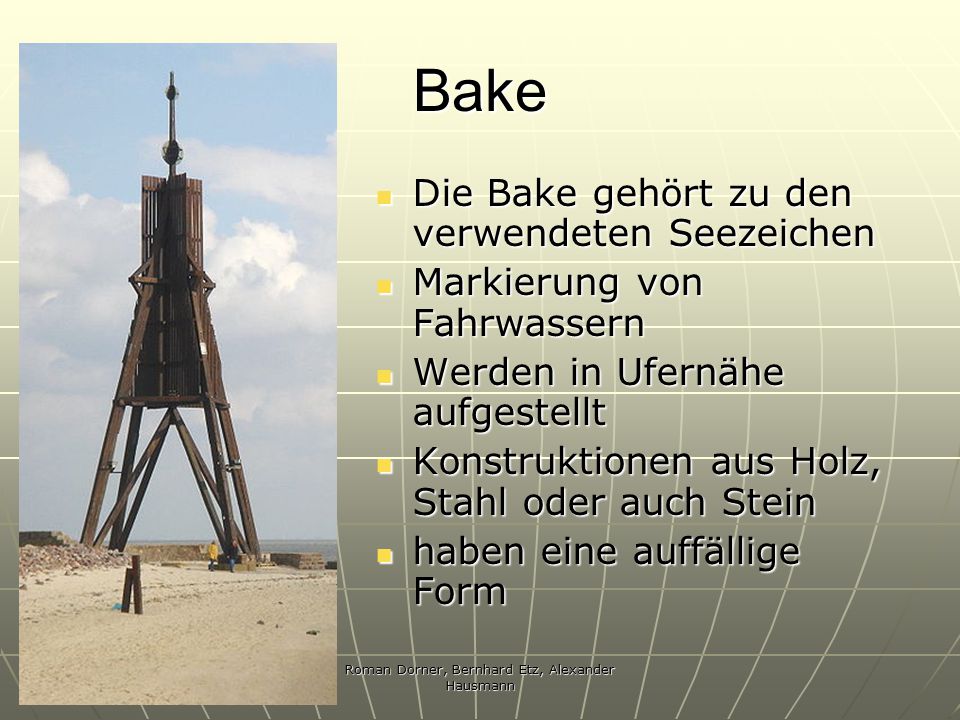

7 Roman Dorner, Bernhard Etz, Alexander Hausmann Bake Die Bake gehört zu den verwendeten Seezeichen Die Bake gehört zu den verwendeten Seezeichen Markierung von Fahrwassern Markierung von Fahrwassern Werden in Ufernähe aufgestellt Werden in Ufernähe aufgestellt Konstruktionen aus Holz, Stahl oder auch Stein Konstruktionen aus Holz, Stahl oder auch Stein haben eine auffällige Form haben eine auffällige Form

8 Roman Dorner, Bernhard Etz, Alexander Hausmann Positionslichter dienen dazu, Position und Fahrtrichtung zu signalisieren dienen dazu, Position und Fahrtrichtung zu signalisieren Rundum- oder Sektorenlichter mit festgelegten Farben und Tragweiten Rundum- oder Sektorenlichter mit festgelegten Farben und Tragweiten Topplicht, Seitenlichter, Hecklicht Topplicht, Seitenlichter, Hecklicht

9 Roman Dorner, Bernhard Etz, Alexander Hausmann Beispiele für Positionslichter

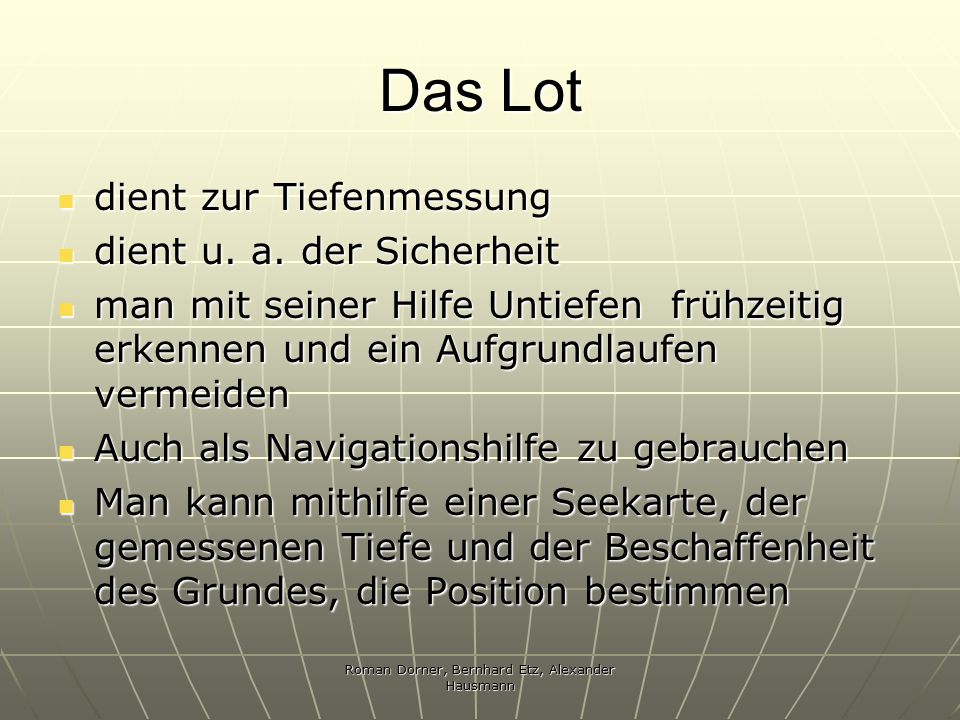

10 Roman Dorner, Bernhard Etz, Alexander Hausmann Das Lot dient zur Tiefenmessung dient zur Tiefenmessung dient u. a. der Sicherheit dient u. a. der Sicherheit man mit seiner Hilfe Untiefen frühzeitig erkennen und ein Aufgrundlaufen vermeiden man mit seiner Hilfe Untiefen frühzeitig erkennen und ein Aufgrundlaufen vermeiden Auch als Navigationshilfe zu gebrauchen Auch als Navigationshilfe zu gebrauchen Man kann mithilfe einer Seekarte, der gemessenen Tiefe und der Beschaffenheit des Grundes, die Position bestimmen Man kann mithilfe einer Seekarte, der gemessenen Tiefe und der Beschaffenheit des Grundes, die Position bestimmen

11 Roman Dorner, Bernhard Etz, Alexander Hausmann Das Handlot Senkblei von 5 kg Gewicht Senkblei von 5 kg Gewicht Rindertalg in der unteren Aushöhlung Rindertalg in der unteren Aushöhlung Bodenpartikel bleiben kleben Bodenpartikel bleiben kleben Ca. 20 m Leine Ca. 20 m Leine Färbige Marken Färbige Marken bei geringer Schiffsgeschwindigkeit und geringeren Tiefen bei geringer Schiffsgeschwindigkeit und geringeren Tiefen

12 Roman Dorner, Bernhard Etz, Alexander Hausmann Tiefenlot bis zu 30 kg schwer bis zu 30 kg schwer nur bei fast vollständigem Stillstand des Schiffes zu nutzen nur bei fast vollständigem Stillstand des Schiffes zu nutzen an einem Draht befestigt und wird mit einer Kurbel abgelassen an einem Draht befestigt und wird mit einer Kurbel abgelassen dünne Glasröhre an der Unterseite, in die je nach Tiefe Wasser eindringt dünne Glasröhre an der Unterseite, in die je nach Tiefe Wasser eindringt Tiefe kann danach abgelesen werden Tiefe kann danach abgelesen werden

13 Roman Dorner, Bernhard Etz, Alexander Hausmann Weitere Formen Das Schalllot - eine Art kleine Bombe, die mit einer bestimmten Fallgeschwindigkeit sinkt und am Boden detoniert; bis 40m genauer Wert Das Schalllot - eine Art kleine Bombe, die mit einer bestimmten Fallgeschwindigkeit sinkt und am Boden detoniert; bis 40m genauer Wert Das Echolot - eine einfache aktive Sonar-Methode; bereits im Vortrag „Sonar“ erwähnt Das Echolot - eine einfache aktive Sonar-Methode; bereits im Vortrag „Sonar“ erwähnt

14 Roman Dorner, Bernhard Etz, Alexander Hausmann Lotsen Lotsen engl. loadsman = Geleitsmann engl. loadsman = Geleitsmann erfahrener Nautiker (Kapitän) mit Erfahrung, der bestimmte Gewässer so gut kennt, dass er die Führer von Schiffen sicher durch Untiefen und vorbei an Schifffahrtshindernissen geleiten kann erfahrener Nautiker (Kapitän) mit Erfahrung, der bestimmte Gewässer so gut kennt, dass er die Führer von Schiffen sicher durch Untiefen und vorbei an Schifffahrtshindernissen geleiten kann Werden mit Lotsenbooten (internationale Aufschrift: „PILOT“) oder Hubschraubern von einem zum anderen Schiff gebracht Werden mit Lotsenbooten (internationale Aufschrift: „PILOT“) oder Hubschraubern von einem zum anderen Schiff gebracht Berater des Kapitäns Berater des Kapitäns Kann auch via Funk Anweisungen geben Kann auch via Funk Anweisungen geben

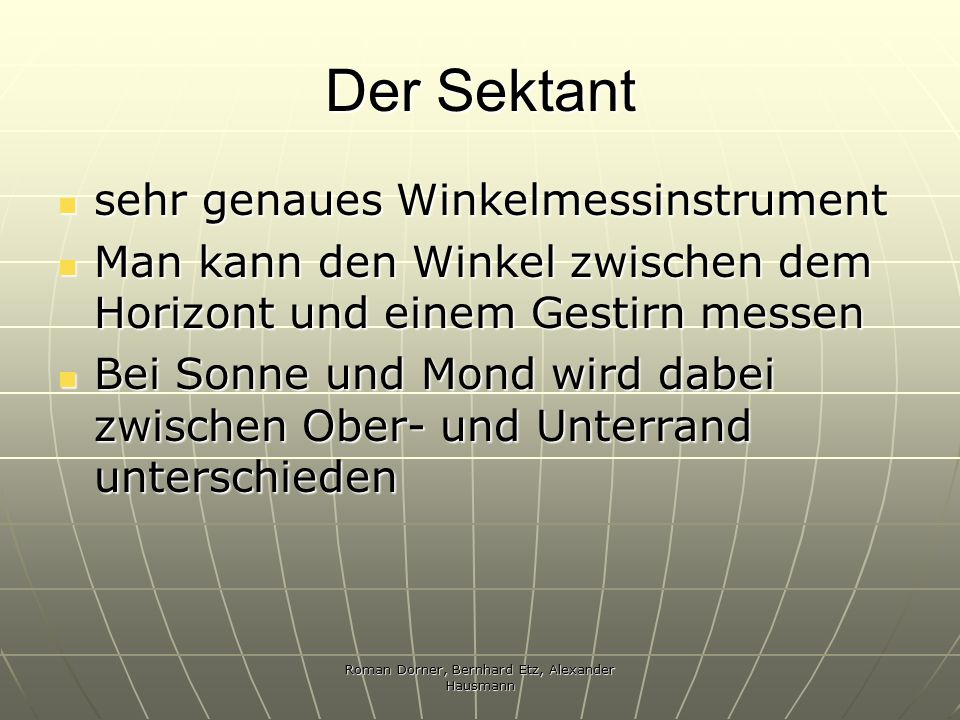

15 Roman Dorner, Bernhard Etz, Alexander Hausmann Der Sektant sehr genaues Winkelmessinstrument sehr genaues Winkelmessinstrument Man kann den Winkel zwischen dem Horizont und einem Gestirn messen Man kann den Winkel zwischen dem Horizont und einem Gestirn messen Bei Sonne und Mond wird dabei zwischen Ober- und Unterrand unterschieden Bei Sonne und Mond wird dabei zwischen Ober- und Unterrand unterschieden

16 Roman Dorner, Bernhard Etz, Alexander Hausmann Funktionsprinzip Sektant

17 Roman Dorner, Bernhard Etz, Alexander Hausmann Klassischen Navigationsformen Die Astronomische Navigation Die Astronomische Navigation Koppelnavigation Koppelnavigation Funknavigation Funknavigation LORAN LORAN Brötchentütennavigation Brötchentütennavigation Deckpeilung Deckpeilung
