1 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 1 4. Juli 2015 SDR Software defined radio

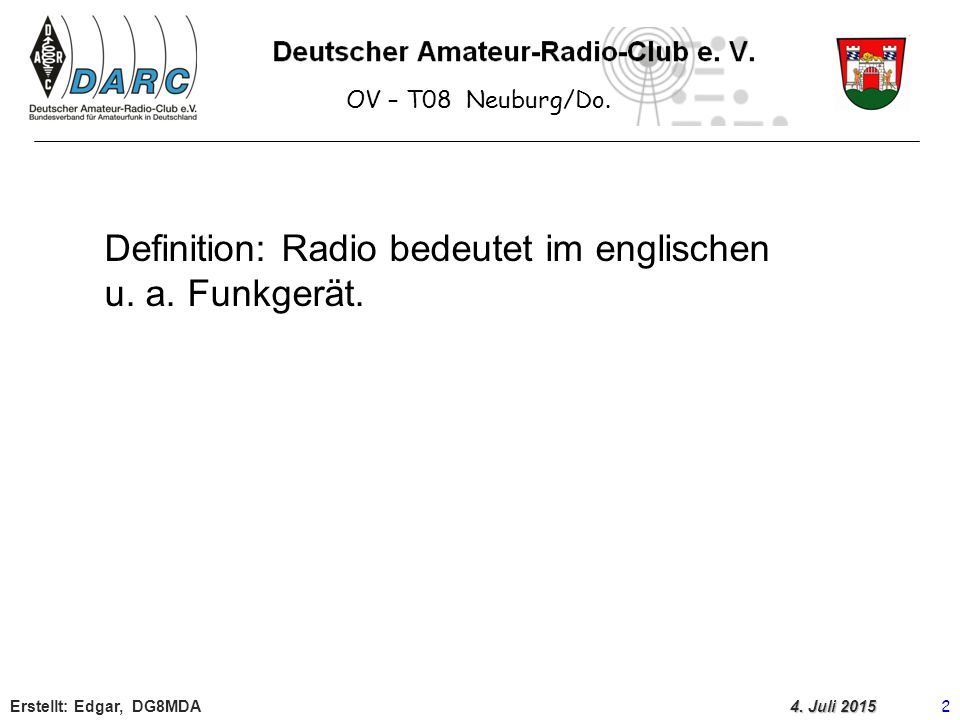

2 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 2 4. Juli 2015 Definition: Radio bedeutet im englischen u. a. Funkgerät.

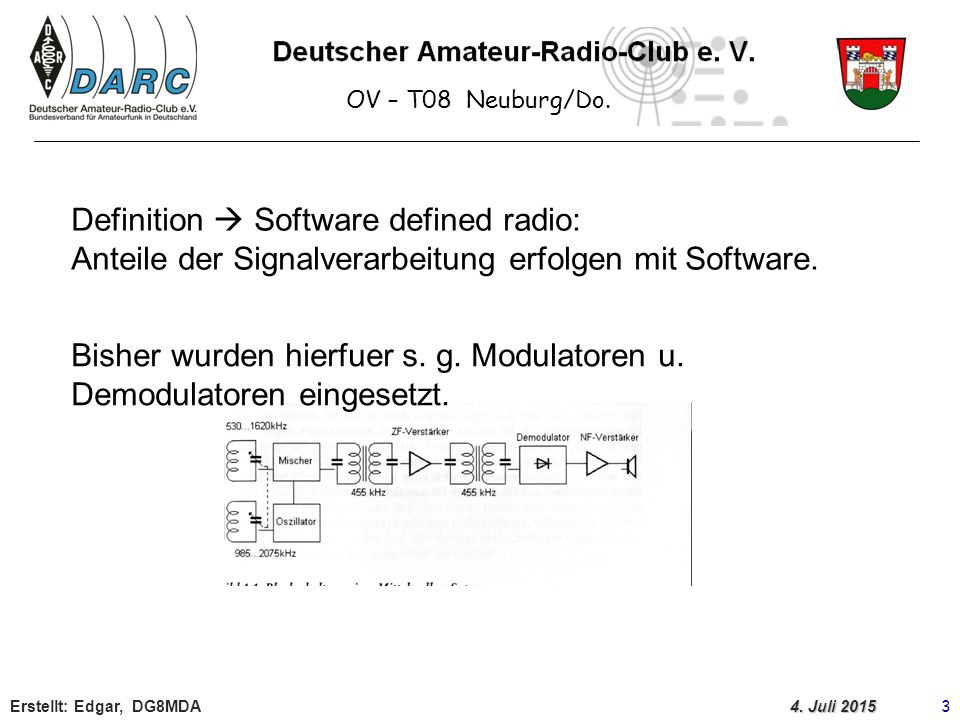

3 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 3 4. Juli 2015 Definition  Software defined radio: Anteile der Signalverarbeitung erfolgen mit Software. Bisher wurden hierfuer s. g. Modulatoren u. Demodulatoren eingesetzt.

4 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 4 4. Juli 2015 Bei SDR wird das Eingangssignal (nach evtl. heruntermischen auf ein Basisband) einem Analog Digitalwandler zugeführt und dort demoduliert. I -> Inphase 0 und -180° Q-> Quadraturphase 90 und -270° Als AD-Wandler kann eine Hochwertige Soundkarte dienen.

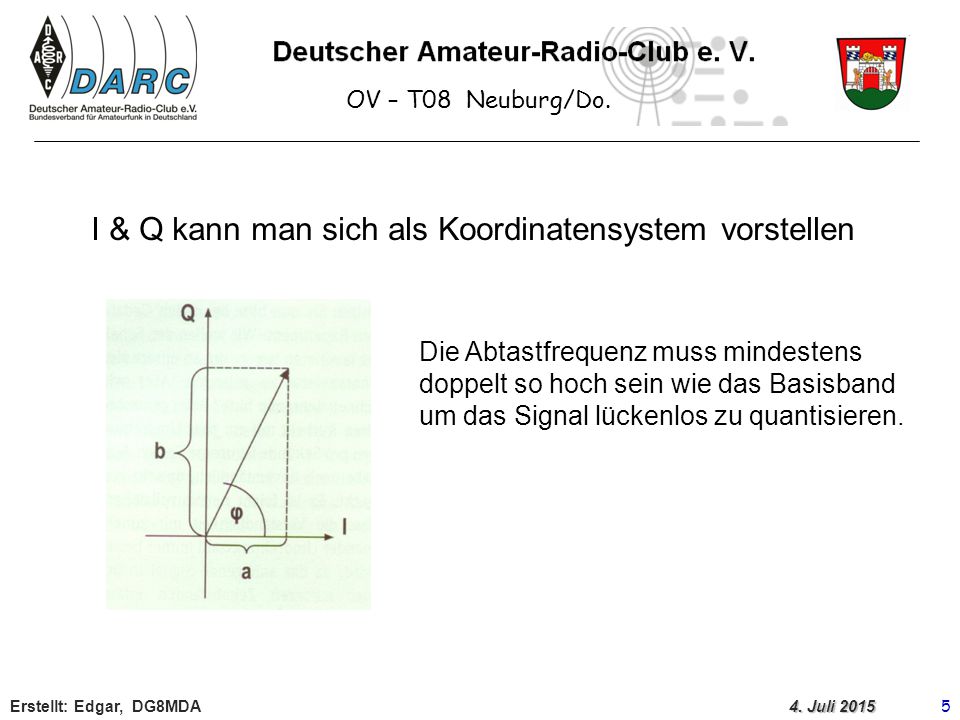

5 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 5 4. Juli 2015 I & Q kann man sich als Koordinatensystem vorstellen Die Abtastfrequenz muss mindestens doppelt so hoch sein wie das Basisband um das Signal lückenlos zu quantisieren.

6 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 6 4. Juli 2015 Praktische Umsetzung SDR / geschichtliches: Erste Entwicklungen waren so zur Jahrtausendwende. Von den meisten Funkamateuren wurde es Anfangs eher abgelehnt. Es wurde teilweise mit anderen Betriebs- arten verwechselt (Funkbetrieb ueber Internet ….) Auch ich stand der Sache sehr skeptisch gegenüber. Ich befürchtete Störungen v. PC auf den Funkfrequenzen.

7 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 7 4. Juli 2015 Meist sind unter SDR nur die Lösungen wo für die Signal- aufbereitung ein PC eingesetzt wird in unseren Vorstellungen. Tatsächlich sind wir weitaus häufiger mit SDR konfrontiert: Sämtliche modernen Amateurfunktransceiver setzten bereits SDR-Technik ein (Elecraft KX3, ICOM 7xxx, oder auch die einfachen Handfunkgeraete Baoefen, Wouxun …) Ausserhalb des Amateurfunks: Smartphone, WLAN- Router

8 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 8 4. Juli 2015 Auf den Ablehnungspunkt der Funkamateure mit dem externen PC haben die Hersteller mit Standalonegeräten reagiert.

9 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA 9 4. Juli 2015 Bisherige Generationen von SDR: 1.Generation: DSP und Steuerung über PC 2.Generation: Standalone-Geraete 3.Generation: Interne DSP, externe Bedienung/Anzeige Hier spricht man von SDR-Servern Diese werden über eine Netzwerkverbindung v. Client welcher die Steuerung übernimmt angesprochen.

10 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA Juli 2015

11 OV – T08 Neuburg/Do. Erstellt: Edgar, DG8MDA Juli 2015
