Page 1 May 2005 PTS 400.3 Modulares tragbares Test System.

Ähnliche Präsentationen


Präsentation zum Thema: "Page 1 May 2005 PTS 400.3 Modulares tragbares Test System."—  Präsentation transkript:

1 Page 1 May 2005 PTS Modulares tragbares Test System

2 Page 2 May 2005 PTS Modulares,tragbares dreiphasiges Test System  PCS Bedienungs- und Anzeigemodul  PRS Dreiphasiger Prüf- zähler in Klasse 0.02  PPS Dreiphasige Strom- und Spannungsquelle in 2 Ausführungen: PPS A PPS A

3 Page 3 May 2005 PCS PPS A PCS PRS PCS PPS A PCS PRS PPS A PCS PRS PPS A PTS Drei Module ergeben Fünf Kombinationen

4 Page 4 May 2005  Automatische Erkennung der vorhandnen Module  Anwender freundliche Bedienung - Drehwahltaste - Selbsterklärende Tasten - Großer farbiger Bildschirm  Blue-tooth Verbindung für Fernbedienung PCS Bedienungs- und Anzeigemodul

5 Page 5 May 2005  30 V … 520 V (Phase-Nulleiter)  1 mA … 120 A Direktanschluss  Stromzangen: 100A / 1.000A / LEMflex © bis 3.000A / Hot Sticks für Messung in Hochspannungsnetzen  Vektor Diagram, Messung der Harmonischen, Darstellung der Kurvenformen und des Drehfeld  Bürdenmessung und Prüfung von Strom- und Spannungswandler- Verhältnissen  Messumformertest  Eingang DC Spannungsreferenz  Genauigkeit  0.02 % PRS Dreiphasiger Prüfzähler in Klasse 0.02

6 Page 6 May 2005 PPS A:  V / 50 VA pro Phase  1 mA A / 30 VA pro Phase PPS A:  V / 50 VA pro Phase  1 mA A / 80 VA pro Phase Merkmale für beiden Quellen  Phaseschieber -180° °  Frequenzbereich Hz  Stabilität  %/h (  = 150 s)  Generierung von Oberwellen bis zur 20. Harmonischen PPS Tragbare, dreiphasige Spannungs- und Stromquelle

7 Page 7 May 2005 Übersicht PCS Bedienungs- und Anzeigemodul [1]Steckdose Hilfsspeisung[4]Alphanumerische Tastatur [2]Graphischer Farbbildschirm [5]Eingabe mit Pfeiltasten [3] Drehwahltaste

8 Page 8 May 2005 [6]Blue-tooth Antenne [8]Stecker für externe Tastatur [7]Serielle Schnittstelle RS 232 C Übersicht PCS Bedienungs- und Anzeigemodul

9 Page 9 May 2005 Übersicht PCS Bedienungs- und Anzeigemodul [9]Stecker für Compact flash card [10]Stecker für Hilfsspeisung zu PRS oder PPS 400.3

10 Page 10 May 2005 Übersicht PRS400.3 Dreiphasiger Prüfzähler in Klasse 0.02 [1]Blue-tooth Antenne [8]Eingang DC- Referenzspannung [2]120 A Stromein- und Ausgänge [9]Eingang Stromzange 100 A [3]12 A Stromein- und Ausgänge [10]Eingang Stromzange 1000A [4]Spannungseingänge [11]Anschluss LEMflex (bis 3000 A) [5]Serielles Interface RS 232 C [12]Anschluss Hochspannung Hotsticks [6]Impulsausgänge 1, 2, 3 [13]Anschluss AC/DC- Messumformer [7] Impulseingänge 1, 2, 3

11 Page 11 May 2005 Übersicht PPS A Dreiphasige Strom- und Spannungsquelle [1]Blue-tooth Antenne [4]Spannungsanschlüsse [2]Serielle Schnittstelle RS 232 C [5]Not-Aus oder Stoptaste [3]12 A Stromein- und Ausgänge

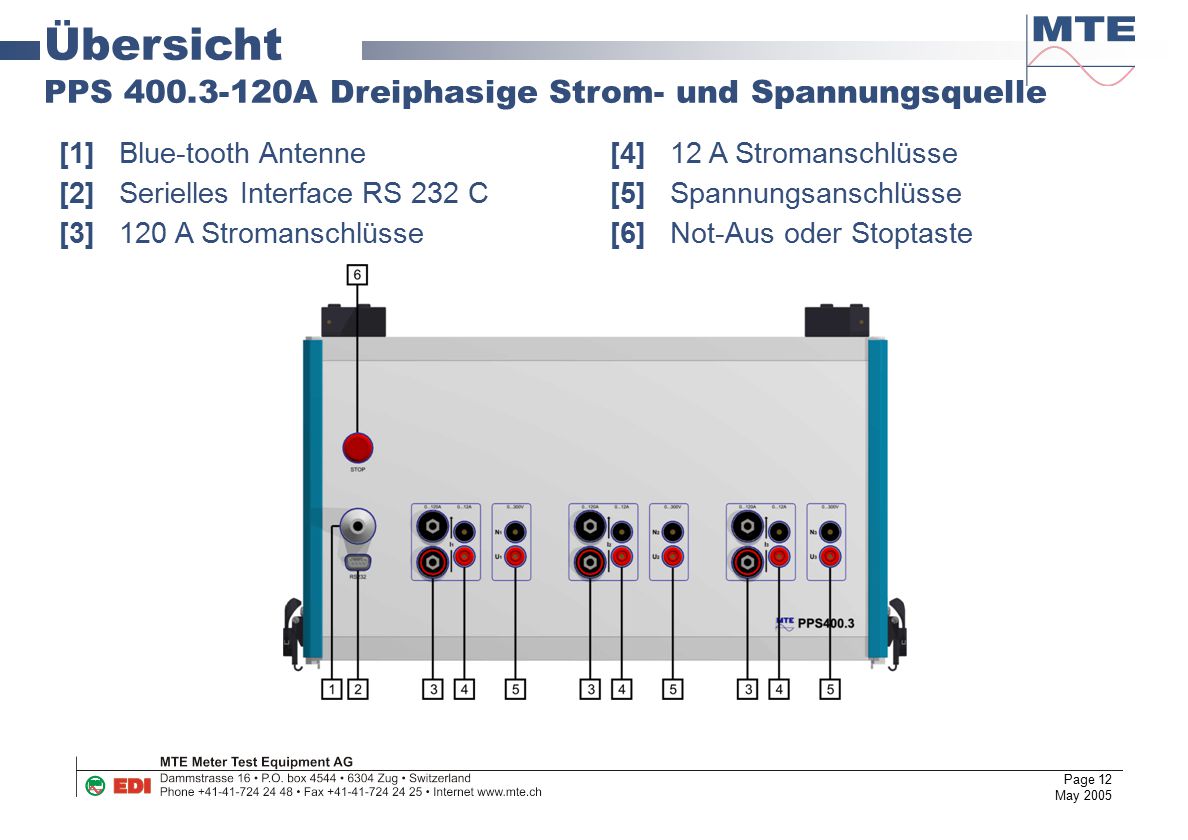

12 Page 12 May 2005 Übersicht PPS A Dreiphasige Strom- und Spannungsquelle [1]Blue-tooth Antenne [4]12 A Stromanschlüsse [2]Serielles Interface RS 232 C [5]Spannungsanschlüsse [3]120 A Stromanschlüsse[6]Not-Aus oder Stoptaste

13 Page 13 May 2005 Stromzangen zum PTS  Fehlerkompensierte Stromzangen für Messungen im Bereich von 0.05 A … 100 A  Stromzangen für Messungen von 2 A … 1000 A  Flexible Stromwandler LEMflex mit Messbereichen von 30 / 300 / 3000 A  Hot Sticks für Messung in Hochspannungsnetzen

14 Page 14 May 2005 Bedienungskonzept Symbole Anzeigen Drehknopf- und Pfeiltasten  

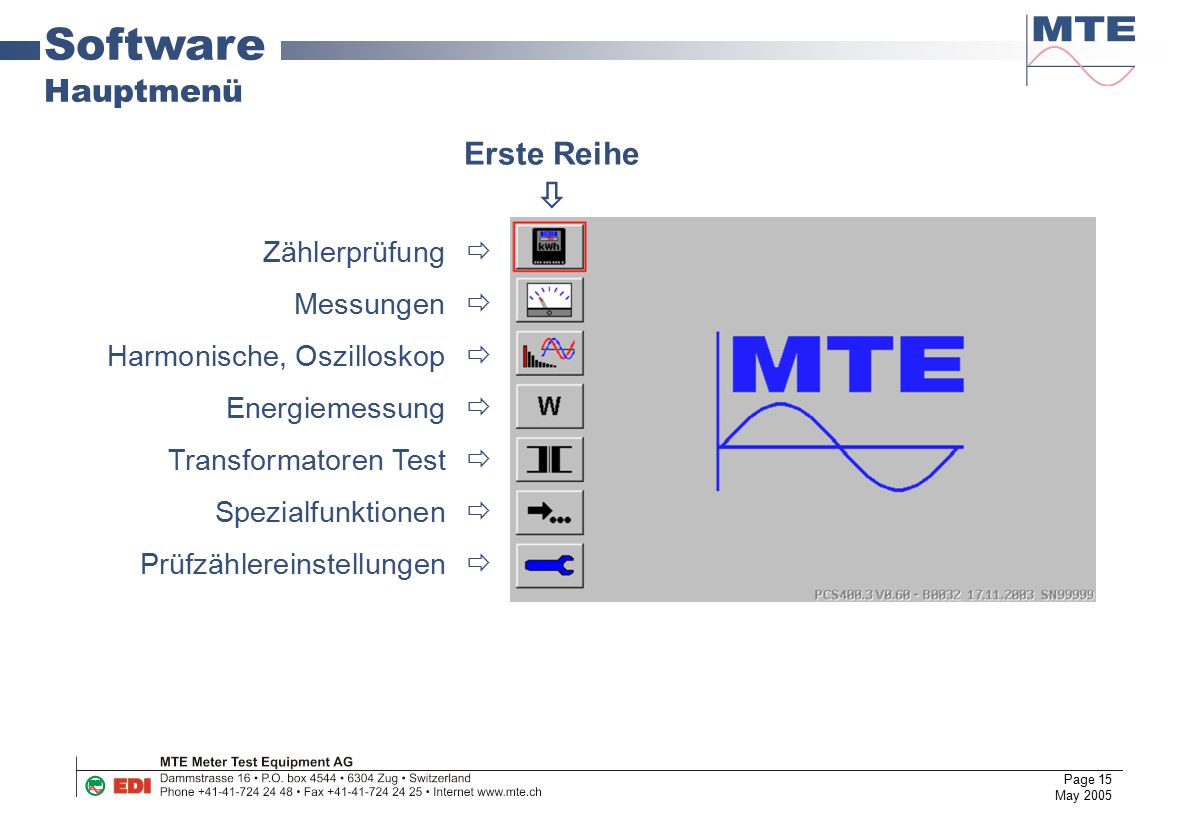

15 Page 15 May 2005 Software Hauptmenü Zählerprüfung  Messungen  Harmonische, Oszilloskop  Energiemessung  Transformatoren Test  Spezialfunktionen  Prüfzählereinstellungen  Erste Reihe 

16 Page 16 May 2005 Software Messungen – Basisgrößen Messung UI   Datenspeicherung  Zweite Reihe 

17 Page 17 May 2005 Software Messungen – Basisgrößen Leistungsmessung PQS  Datenspeicherung  Second Row 

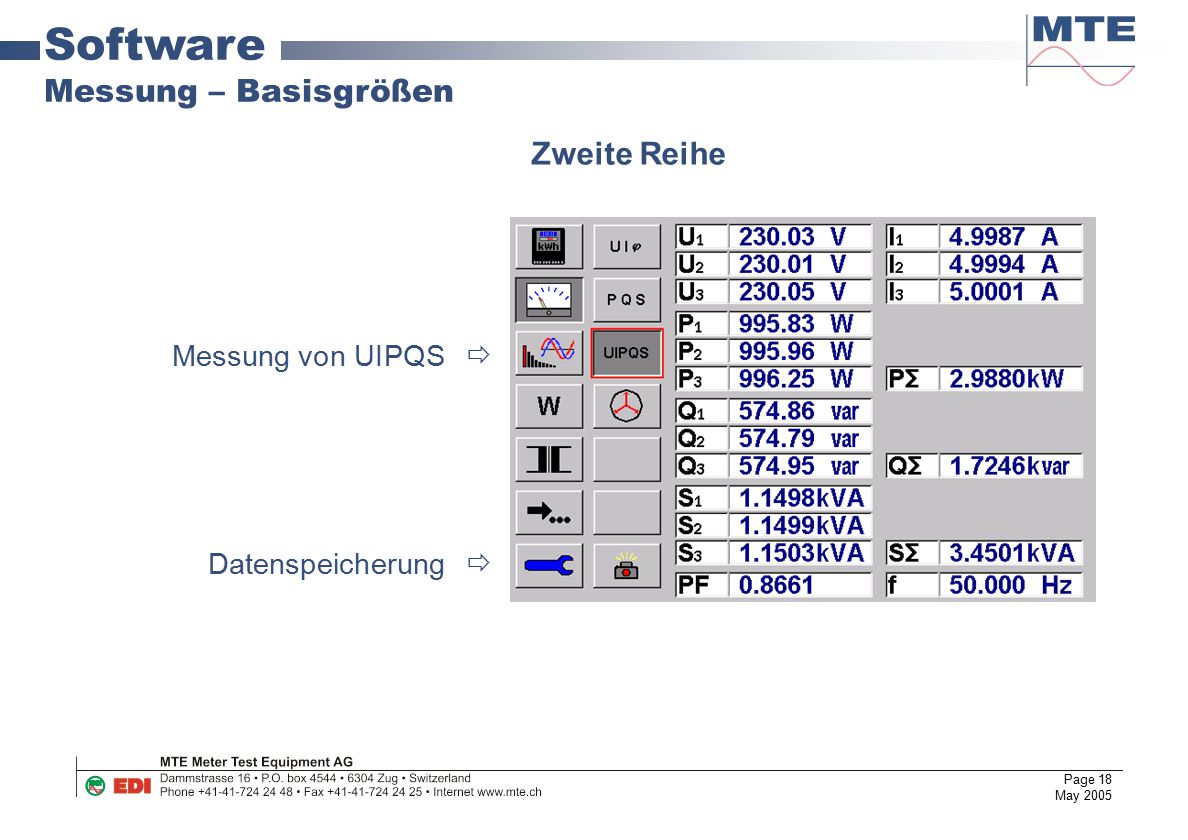

18 Page 18 May 2005 Software Messung – Basisgrößen Messung von UIPQS  Datenspeicherung  Zweite Reihe

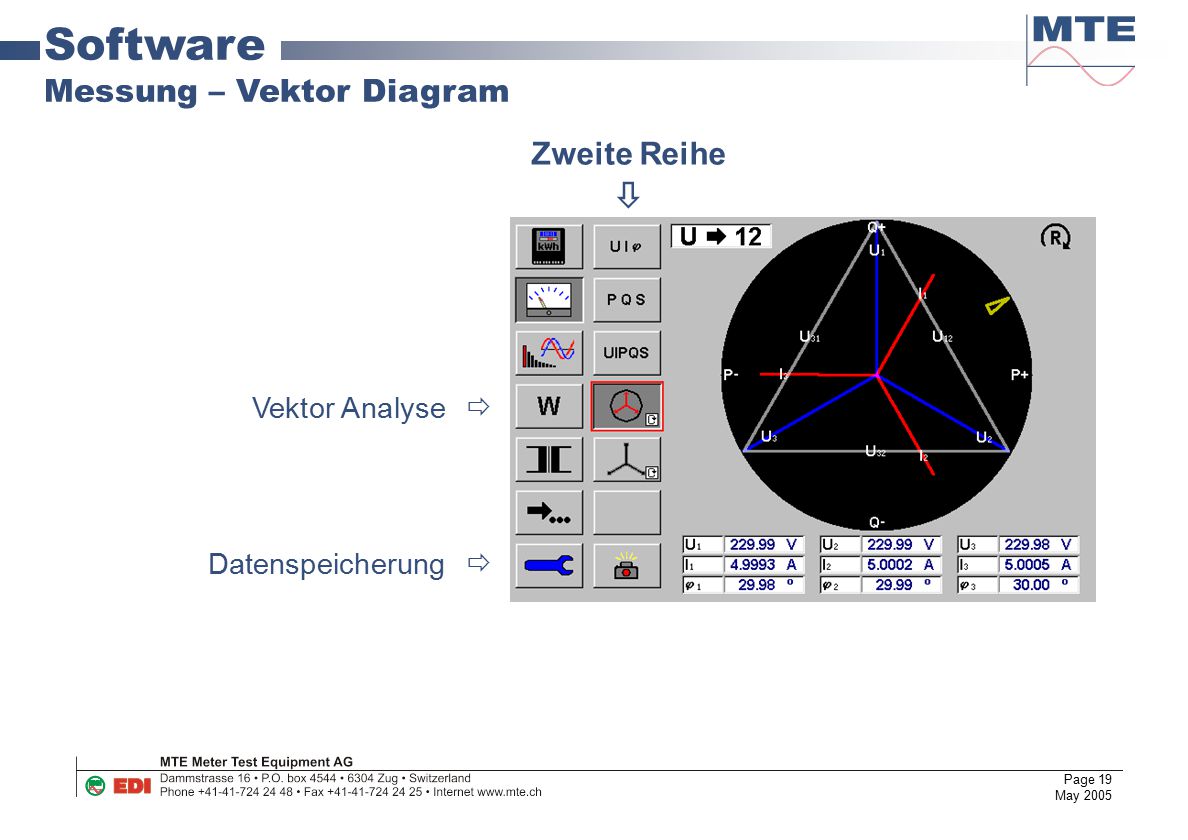

19 Page 19 May 2005 Software Messung – Vektor Diagram Vektor Analyse  Datenspeicherung  Zweite Reihe 

20 Page 20 May 2005 Software Messung – Oszilloskop Wahl von U  Wahl von I  Datenspeicherung  Zum vorhergehenden Menü  Erste Reihe 

21 Page 21 May 2005 Software Messung von Harmonischen Wahl von U oder I  Phasenwahl  Maßstab  Datenspeicherung  Zum vorhergehenden Menü  Erste Reihe 

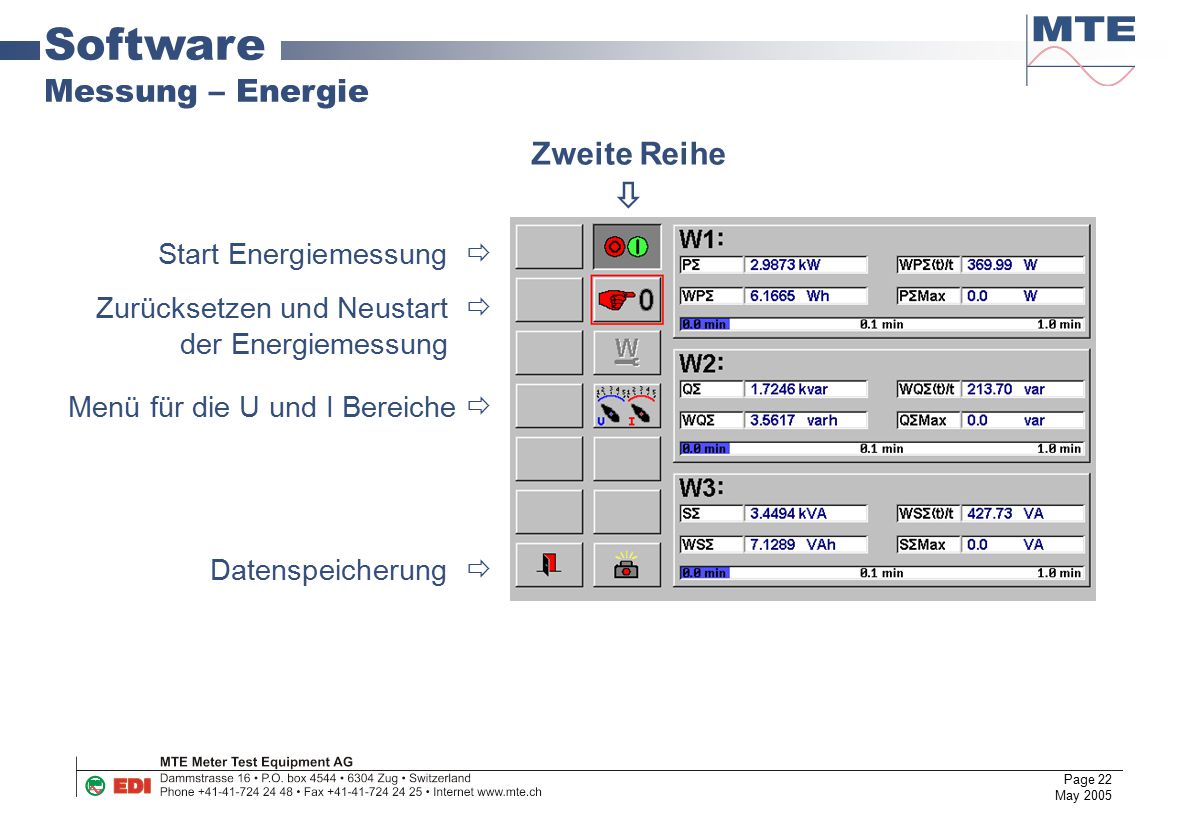

22 Page 22 May 2005 Software Messung – Energie Start Energiemessung  Zurücksetzen und Neustart  der Energiemessung Menü für die U und I Bereiche  Datenspeicherung  Zweite Reihe 

23 Page 23 May 2005 Software Messung – Zählwerksprüfung Zweite Reihe  Quelle Ein- oder Ausschalten  Zählwerksstand vor Messung  Zählwerksstand nach Messung  Zählwerkstand zurücksetzen  Einstellungen Zählwerksprüf.  Bereichseinstellungen  Datenspeicherung 

24 Page 24 May 2005 Software Messung – Spannungsbürde Anwahl der Phase  Definitionen für die Messung  der Spannungsbürde Datenspeicherung  Zum vorhergehenden Menü  Erste Reihe 

25 Page 25 May 2005 Software Messung – Strombürde Anwahl der Phase  Definitionen für die Messung  der Strombürde Datenspeicherung  Zum vorhergehenden Menü  Erste Reihe 

26 Page 26 May 2005 Software Messung – Spannungswandler Referenz für Spannung  Übersetzungsverhältnisse Eingabe der Referenzen  Datenspeicherung  Zum vorhergehenden Menü  Erste Reihe 

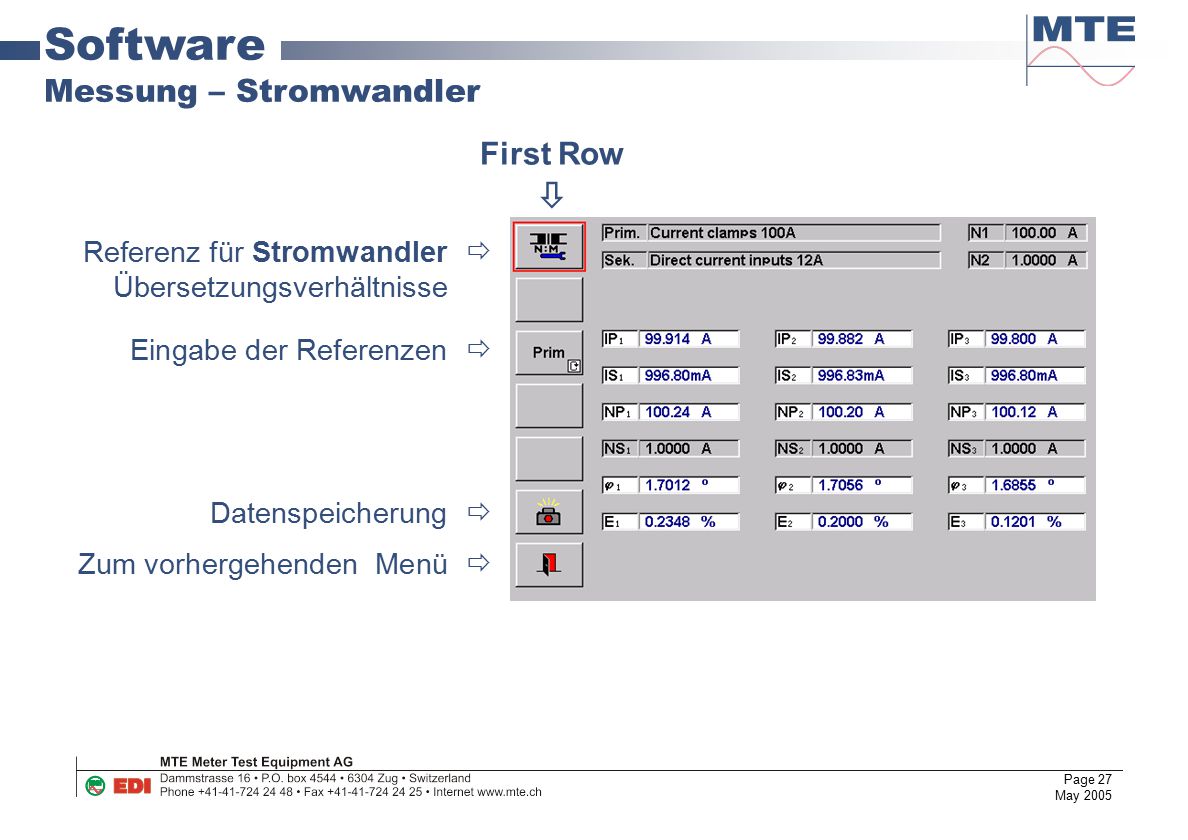

27 Page 27 May 2005 Software Messung – Stromwandler Referenz für Stromwandler  Übersetzungsverhältnisse Eingabe der Referenzen  Datenspeicherung  Zum vorhergehenden Menü  First Row 

28 Page 28 May 2005 Software Fehlermessung Start/Stop Fehlermessung  Neustart der Fehlermessung  Eingaben zur Messung  Datenspeicherung  Zweite Reihe 

29 Page 29 May 2005 Software Speicherung und Ausdruck von Prüfergebnissen Datenspeicherung  Daten ausdrucken  Vorschau der Resultate  Drucker und Speicherung  parametrieren Zum vorhergehenden Menü  Erste Reihe 

30 Page 30 May 2005 Software Speicherung und Ausdruck von Prüfergebnissen Administrativer Datensatz  Kunden Datensatz  Generelle Testinformationen  Zählerdatensatz  Weitere Prüfergebnisse  Kommentar  Zweite Reihe 

31 Page 31 May 2005 Software Speicherung und Ausdruck von Prüfergebnissen

32 Page 32 May 2005 Anschlussbeispiele Kombizähler

33 Page 33 May 2005 Anschlussbeispiele Anwendung von Hotsticks

34 Page 34 May 2005 Windows © -Software CALSOFT Auswahl von Echtzeit Auslesung oder Auslesen von Datensätzen aus dem Speicher des PTS400.3

35 Page 35 May 2005 Windows © -Software CALSOFT Anzeige der ausge- lesenen Daten am PC- Monitor

36 Page 36 May 2005 Zubehör Transportkoffer zu PTS 400.3

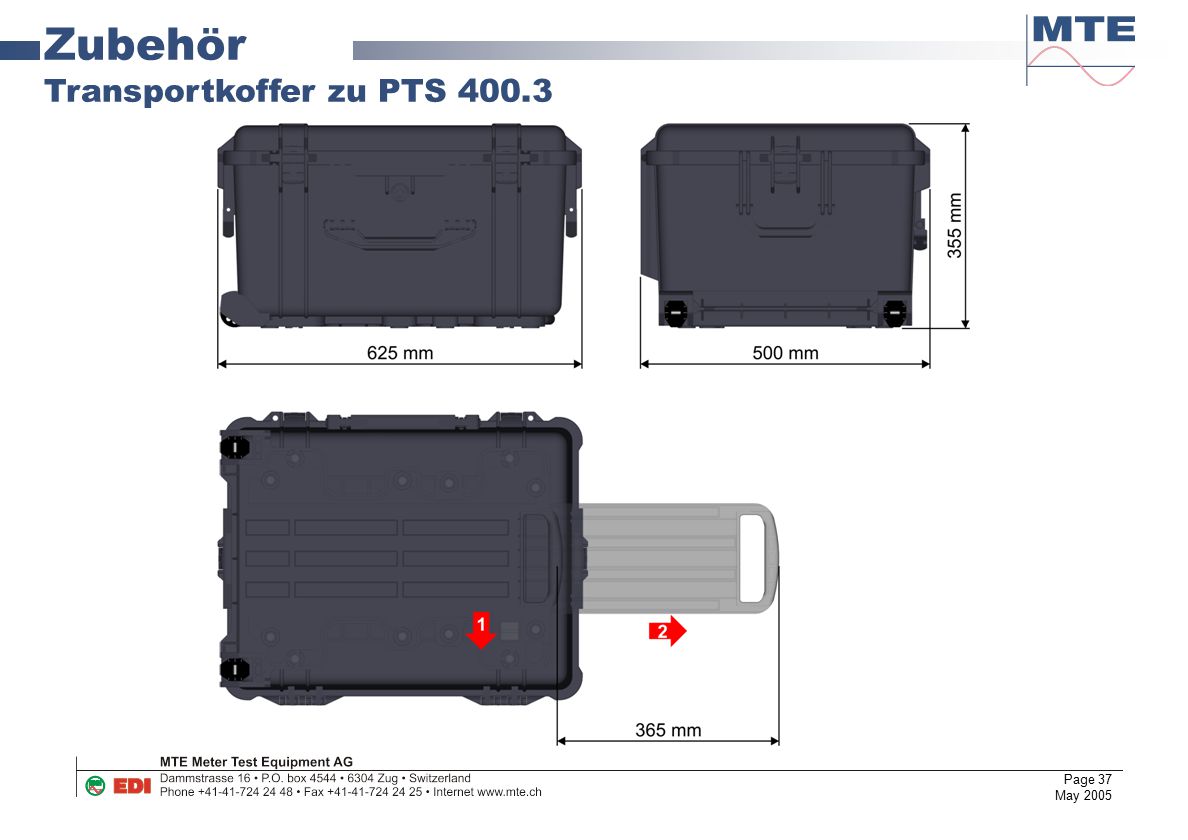

37 Page 37 May 2005 Zubehör Transportkoffer zu PTS 400.3
