1 Speedikon V8 in FAPLIS- Navigator April 2015 FCT Architektur Applikation für Bestandspflege Gebäude bei der Daimler AG

2 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Speedikon im FAPLIS-Navigator Arbeiten mit Speedikon Hilfsmittel zum Selbststudium FAPLIS-Navigator MicroStation Speedikon FAPLIS WebCli ent

3 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken (.d01) DB.dgn Filter BauteilAbbildungsvorschrif t graphische Repräsentan z speicher n darstelle n eingeben ausgeben manipulieren

4 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken Geschoßdefinition Der Inhalt eines Stockwerkes geht von UK_Konstruktio n bis UK_Konstruktio n. Fundamente, Bühnen und Dächer werden in eigenen Stockwerk/Baua bschnitten dargestellt. Dach 4. OG 3. OG 2. OG 1. OG EG Fundament

5 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken Untere Bezugsebene Obere Bezugsebene Bauteil Geometrie Material Kategorie (Verwendung) Feuerwiderstandsklasse Benutzerattribute

6 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken 1-10 Speedikon Standard 1Unterkante Wand 2Nullwert (+/- o.oo) 3Stockwerk Niveau 4Wandhoch 5Dach/max. wandhoch 6an Dach/Decke anpassen 7Firsthöhe 8An Treppe anpassen 9Oberfläche des Geländekörpers 10- reserviert für spätere Nutzung - 11OKRBOberkante Rohfußboden 12OKFFOberkante Fertigfußboden 13OKBROberkante Brüstung 14UKSTUnterkante Sturz 15UKADUnterkante abgehängte Decke 16UKRDUnterkante Rohdecke 17GESCHOSSGeschosshöhê Daimler Standard frei definierbar horizontal beliebig Kombination Von beliebigen Flächen

7 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken Zeichnungsfilter Level Farbe Strichart Strichstärke Symbolik graphisch Attributfilter Bauteileigenschaften z.B. Qualitäten Brandschutz Stützenbezeichnung … attributiv Zeichnungsfilter ausp0050 Zeichnungsfilter genp0200 Zeichnungsfilter entp1000 Ausführungsplanung 1:50 Genehmigungsplanung 1:200 Entwurfsplanung 1:1000 Filter bei Dateifreigabe: Bei Freigaben der.smd Datei in die Projekt- oder Bestandswelt wird der Filter „lay0100“ einzustellen

8 Übersicht Speedikon V8 im FAPLIS-Navigator Digitales Gebäudemodell Prinzip Geschoß Bauteil Bezugsebene Filter Standard- bibliothekenStandard- bibliotheken Systemstandard Systemfilter Prototypen Materialtabellen Objektbibliotheken …. Projektstandard Projekt-Filter Prototypen Materialtabellen Objektbibliotheken Sonderbauteile Bauteilgruppen …. Firmenstandard Daimler-Filter Prototypen Materialtabellen Objektbibliotheken …. Priorität 1 Priorität 2 Priorität 3

9 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export ARW Arbeitswelt: In Speedikon-Archiv verwaltete SMD PRW Projektwelt: MicroStation DGN BES Bestandswelt: MicroStation DGN 000 Arbeitsdatei 0... n PRW-Versionen 0... n BES-Versionen Planungssatz Freigabe

10 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Welche Disziplinen können ausgewählt werden? Disziplin Entwurf Schnitt / Ansicht 3D Konstruktion Plan Projekt- standard Verwendung Grundriss und Modell Schnitt / Ansicht Sammelbauabschnitt 3D Konstruktion / Sonderbauteile Zeichnungsausgabe Verwendung und Austausch des Projektstandards Ortsstruktur Geschossebene Teilgebäude u Geschossebene Teilgebäude Teilgebäude u Geschossebene Teilgebäud e

11 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Ebene FachgebietBeschreibung <30 Zeichen und keine Sonderzeichen Disziplin Voraussetzung: Es muss ein Projektstandard (sj-Datei) vorhanden sein, bevor Speedikon-Entwurf Dateien angelegt werden können.

12 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

13 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

14 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Achsraster: Zu jedem Gebäude gibt es mindestens eine 2D Achsraster Datei über das komplette Gebäude als Entwurf.smd. Es wird empfohlen, diese immer in der FAPLIS Ortsstruktur an der EG 0.00m Ebene anzulegen.

15 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export.smd Datenformat.smd.dgn.bck … unsichtbares Speedikon Projekt Projektordne r.bpd

16 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Planungssatz MicroStation (.dgn) Speedikon (.smd) ARW PRW BES PRW BES ar000026_000_arw.dgn ar000026_000_prw.dgn ar000026_000_bes.dgn‘ se000026_000_arw.smd‘ se000033_000_prw.dgn‘ se000033_000_bes.dgn‘

17 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Die Freigabe erfolgt, im Unterschied zu den MicroStation Disziplinen, innerhalb der Zeichnungsdatei arw.smd im Menü Speedikon  Import/Export Ergebnis der Freigabe: Speedikon wird gespeichert und automatisch beendet.

18 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

19 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Vorteil: Zeitgleiches Bearbeiten der verschiedenen Bauabschnitte möglich. Zweck:Zusammenfassung von Bauabschnitten zur Freigabe Geschoß 1 Planungssatz EntwurfBA1 smd.arw BA2 smd.arw BA3 smd.arw Planungssatz Sammel-BA Schnittsmd.arw dgn.prwreferenzierbar

20 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

21 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

22 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

23 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Filter Zellbibliotheken individuelle Bauteile..... Projektstandard_000_arw.smd

24 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

25 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

26 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export

27 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Zweck:Bereitstellung von Fremddaten (Zwischenergebnis) Wiedereingliederung von extern bearbeiteten Bestandsdaten (Endergebnis) Voraussetzung:Persönlich adressierter Import ( -Nachricht) Eigentumsrechte an Dateien&Planungssatz Vorgehensweise:Import-Container mit.smd-Dateien öffnen Dateien zuweisen bzw. Import.bat starten Daten in Faplis-Navigator importieren Datenprüfung Disziplinen Stockwerk/Bauabschnitt Microstation V8 Ergebnis: Zwischenergebnis zur Bearbeitung gesperrt Endergebnis frei verfügbar

28 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Fall A: Zweck:Bereitstellung.smd-Daten zur externen Bearbeitung z.B. Bestandsdaten Vorgehensweise:.smd Dateien (Entwurf) in Container ablegen. Dabei wird automatisch der Projektstandard (sj) mit in den Container abgelegt. Alle.smd Dateien werden im FAPLIS-Navigator Fall B:automatisch gesperrt. Zweck:Bereitstellung von.dgn Dateien zur externen Referenz Vorgehensweise:freigegebene prw.dgn-Dateien in Cont. abl. Export

29 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Fall A: Zweck:Bereitstellung.smd-Daten zur externen Bearbeitung Vorgehensweise:.smd Dateien (Entwurf) in Container ablegen.smd Datei (Projektstandard) automatisch

30 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Fall A: Vorgehensweise: Dateiprüfung Export Ergebnis:.smd Dateien (Entwurf und Projektstandard) werden automatischen in ein Zip-Ordner gepackt. Die Entwurf-Dateien werden zur Bearbeitung gesperrt. Datei kann nur zur Freigabe geöffnet werden.

31 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Fall B: Zweck:Bereitstellung von.dgn Dateien zur externen Referenz Vorgehensweise:freigegebene prw.dgn-Dateien in Cont. abl.

32 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Besonderheiten Wenn eine speedikon-SMD-Datei exportiert wird, wird automatisch die Projekt- Standard-SMD-Datei des speedikon-Projektes in den Export-Masterbereich ko- piert. Die exportierte speedikon-SMD-Datei wird im FAPLIS-Navigator gesperrt. Zum Zweck der Freigabe ist dieses jedoch zu öffnen: Die exportierte Projektstandard-Datei wird im Navigator nicht gesperrt.

33 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Prüfungenkönnen werksspezifisch eingestellt werden. I – Infoprüfung K – KO Prüfung D – deaktivierte Prüfung

34 Speedikon-Anwendung im Faplis- Navigator Speedikon im Faplis Navigator Planungssatz Definition Disziplinen Anlage Dateiformat Freigabe Sammelbauabschnitt Projekt-Standard Daten im FN Struktur Import Export Fall B: Vorgehensweise: Dateiprüfung Export Ergebnis:.dgn Datei kann nur zur Ansicht geöffnet werden

35 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

36 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

37 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

38 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

39 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

40 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

41 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n

42 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n Methode:Zaun Vorgehensweise:analog Microstation

43 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n Methode:Auswahl und Zaun Vorgehensweise:Zaun platzieren, Auswahlkriterien setzen

44 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Entwurfsmodul Funktionsumfan gFunktionsumfan g platzieren bearbeiten auswählen modifizieren manipulieren zusammenfasse nzusammenfasse n Methode:Elementgruppe Vorgehensweise:Zaun platzieren, Bauteilgruppe in Bibliothek ablegen

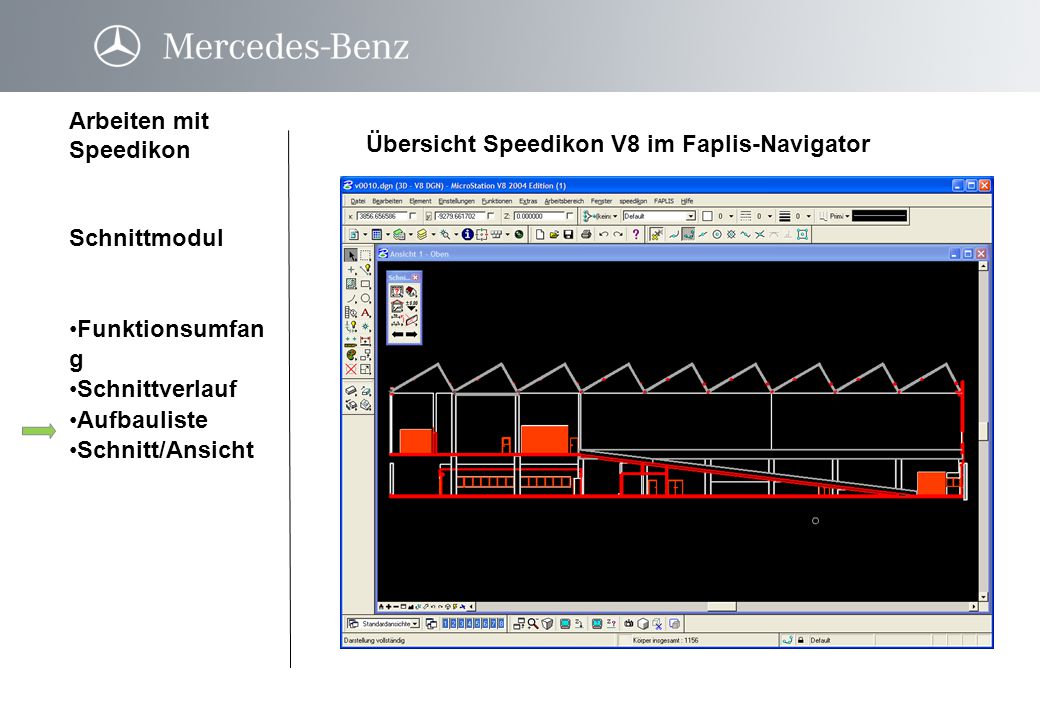

45 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Schnittmodul Funktionsumfan gFunktionsumfan g Schnittverlauf Aufbauliste Schnitt/Ansicht

46 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Schnittmodul Funktionsumfan gFunktionsumfan g Schnittverlauf Aufbauliste Schnitt/Ansicht

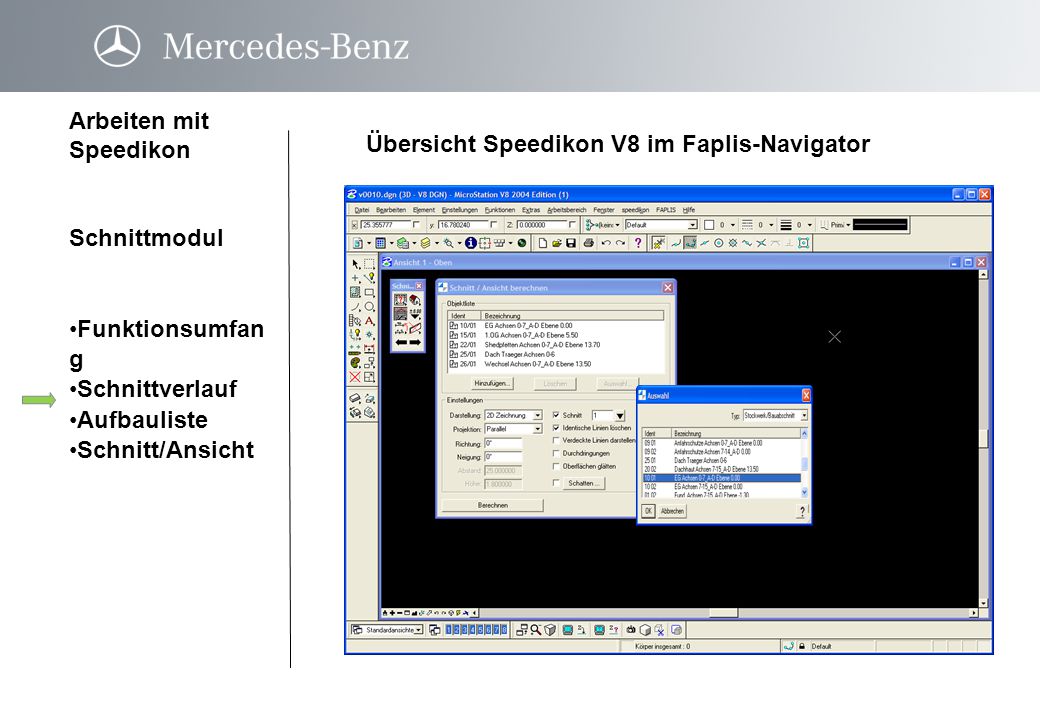

47 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Schnittmodul Funktionsumfan gFunktionsumfan g Schnittverlauf Aufbauliste Schnitt/Ansicht

48 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Schnittmodul Funktionsumfan gFunktionsumfan g Schnittverlauf Aufbauliste Schnitt/Ansicht

49 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Konstruktions- modul Funktionsumfan gFunktionsumfan g

50 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Planmodul Funktionsumfan gFunktionsumfan g

51 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Planmodul Funktionsumfan gFunktionsumfan g

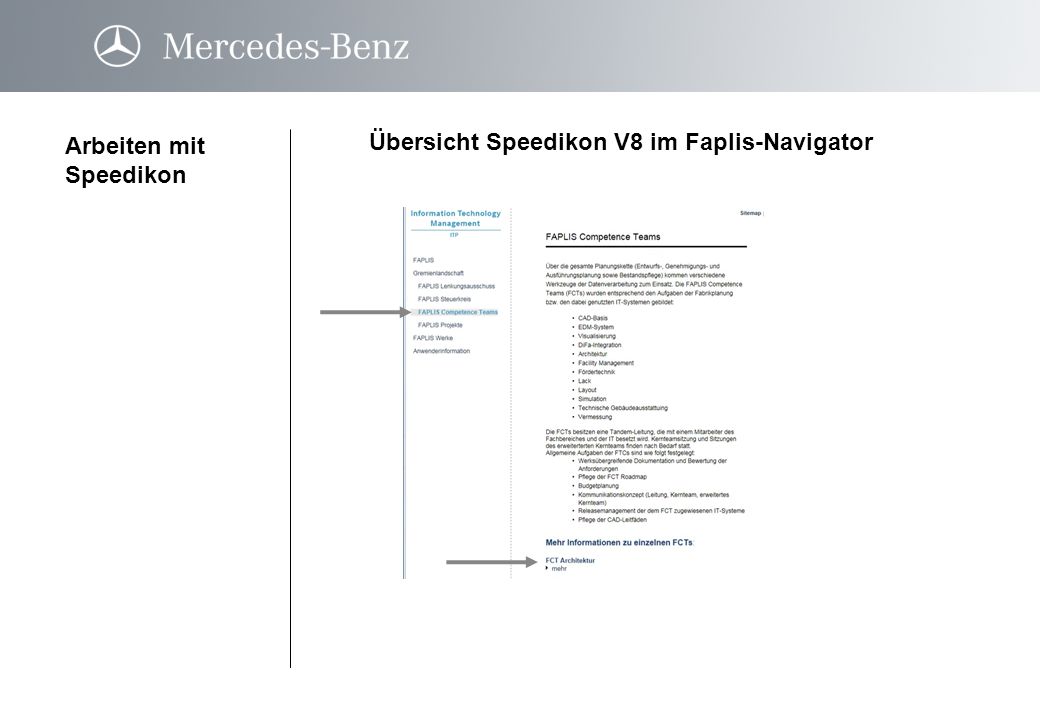

52 Übersicht Speedikon V8 im Faplis-Navigator Arbeiten mit Speedikon Planmodul Funktionsumfan gFunktionsumfan g
