1 Beleganzeige sehen und verstehen Belegdaten als PDF und anderen Formaten Anzeigen, Mailen, Drucken, Faxen, etc…

2 Agenda  Beleganzeige/-generierung (bisher, zukünftig)  Dreh- und Angelpunkt: pioESM  Konfiguration pioESM  BIRT Reportdesigner  XML-Datenstruktur

3 Bisherige Beleganzeige  Reine Textbasierte Anzeige  Nicht Stand der Technik  Keine Bilder abgesehen vom Overlay  Nur vom Programmierer zu ändern

4 zukünftige Beleganzeige  Zeitgemäße Anzeige  Moderne Formate wie PDF  Dynamisches Anordnen von Elementen/Texten  Einbetten von Bildern  Viele Formatierungsmöglichkeiten  Als PDF-Datei später leicht zu Archivieren

5 pioESM  Zentraler Kommunikationspunkt  Verbindung zwischen den Welten  Koordination verschiedenster Aufgabe

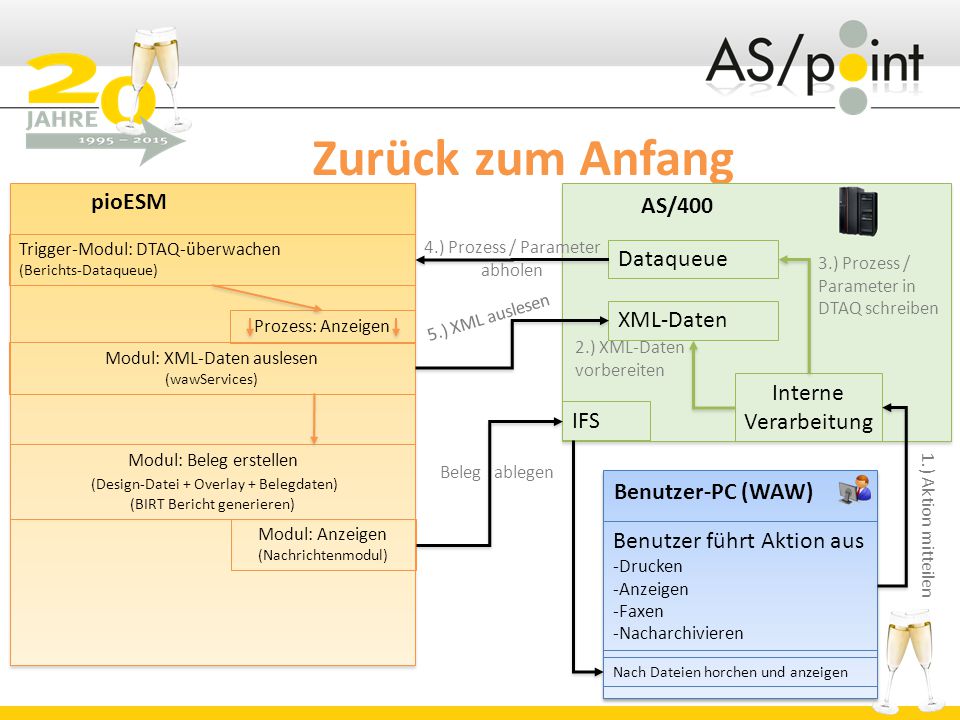

6 Kommunikation pioESM AS/400 Benutzer-PC (WAW) Benutzer führt Aktion aus -Drucken -Anzeigen -Faxen -Nacharchivieren Dataqueue XML-Daten Interne Verarbeitung Trigger-Modul: DTAQ-überwachen (Berichts-Dataqueue) 4.) Prozess / Parameter abholen 1.) Aktion mitteilen 2.) XML-Daten vorbereiten 3.) Prozess / Parameter in DTAQ schreiben Prozess: DruckenProzess: Anzeigen Modul: XML-Daten auslesen (wawServices) Modul: Dateityp ermitteln (Druckereinstellungen) Modul: Beleg erstellen (Design-Datei + Overlay + Belegdaten) (BIRT Bericht generieren) Modul: Druckart ermitteln (Druckereinstellungen) Modul: Drucken (Drucker) Modul: Anzeigen (Nachrichtenmodul) Drucken IFS 5.) XML auslesen Beleg ablegen Nach Dateien horchen und anzeigen

7 Reportdesigner  Open Source Projekt  Vorteil: Quelloffen  Eigene Erweiterungen (Barcode)  Weiterentwicklung durch die Community  Eclipse-Community  BIRT Developer Center  Gesponsort durch  Actuate  IBM  Innovent Solutions

8 Reportdesigner  Aktuelle Version:  Verwendet vom pioESM: 3.7.1

9 Reportdesigner  Erstellt aus Design, Daten und Overlay die entsprechenden Ausgaben PDF Postscript Design Beleg-Daten (XML, CSV) Overlay

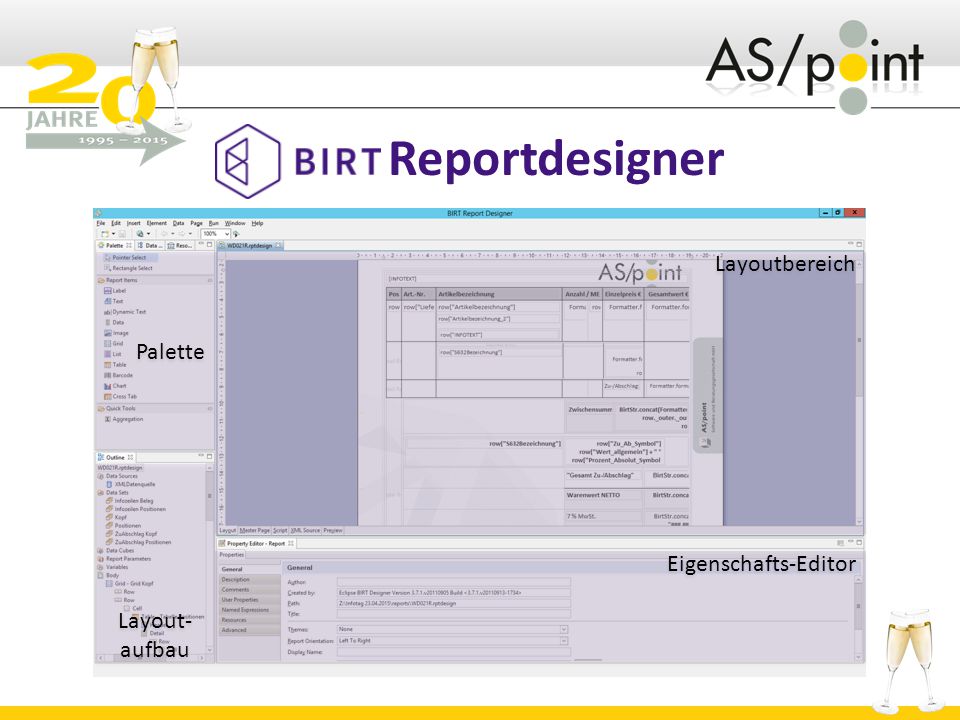

10 Reportdesigner Layoutbereich Eigenschafts-Editor Palette Layout- aufbau Layout- aufbau

11 Reportdesigner (Designbausteine)  Label  Anzeigen einfacher Konstanten  DynamicText  Anzeigen von Daten aus den Datasets (Belegdaten) in Verbindung mit festen Konstanten  Grid (Raster)  Arrangieren von Bausteinen (ähnlich einer Exceltabelle)  Table (Tabelle)  Durchlaufen eines Datasets (inkl. Sortierung, Filter, Gruppierung)  Text (selten)  Einfügen von HTML-Texten

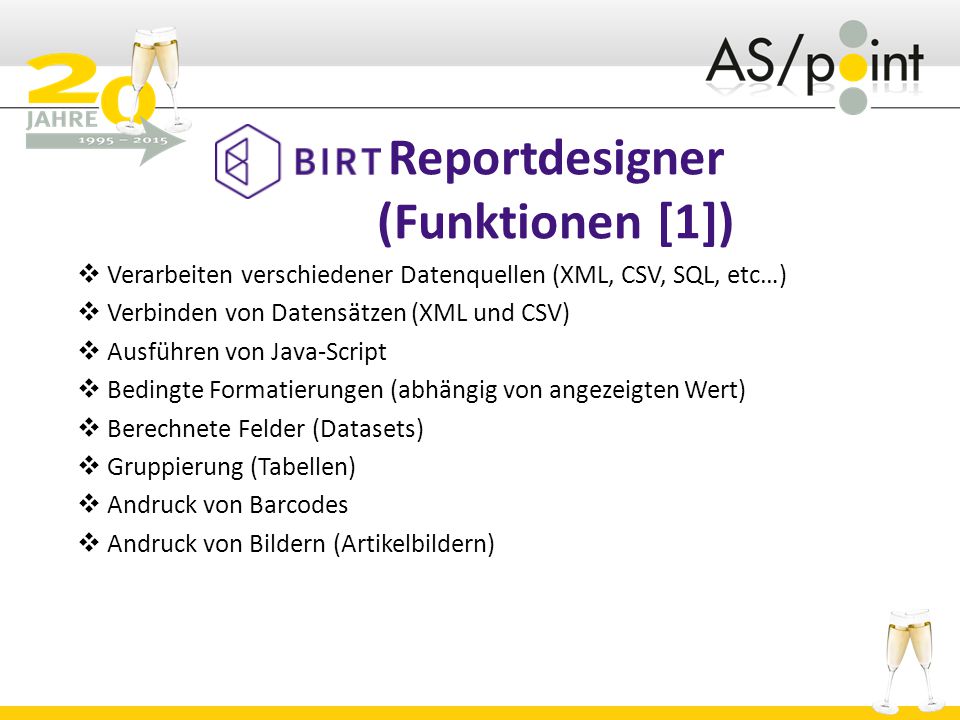

12 Reportdesigner (Funktionen [1])  Verarbeiten verschiedener Datenquellen (XML, CSV, SQL, etc…)  Verbinden von Datensätzen (XML und CSV)  Ausführen von Java-Script  Bedingte Formatierungen (abhängig von angezeigten Wert)  Berechnete Felder (Datasets)  Gruppierung (Tabellen)  Andruck von Barcodes  Andruck von Bildern (Artikelbildern)

13 Reportdesigner (Funktionen [2])  Margins (Außenränder)  Paddings (Innenränder)  Border (Rahmen)  Visibility (Sichtbarkeit)

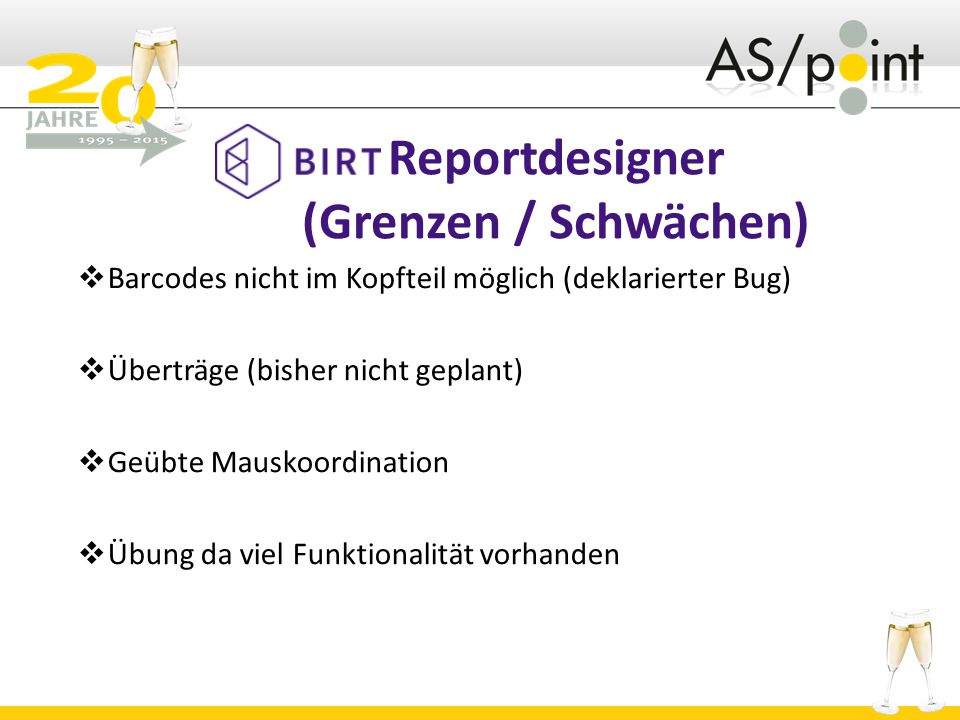

14 Reportdesigner (Grenzen / Schwächen)  Barcodes nicht im Kopfteil möglich (deklarierter Bug)  Überträge (bisher nicht geplant)  Geübte Mauskoordination  Übung da viel Funktionalität vorhanden

15 XML-Datenstruktur Auftrag (Auftragspapiere) Auftrag (Auftragspapiere) Bestellung Angebot (aus Kundenanfrage) Angebot (aus Kundenanfrage) Sammelrechnung Sammellieferschein Produktion Kommissionierschein Wareneingang Module

16 XML-Datenstruktur Modul Auftrag Auftrag.xml Rechnung Lieferschein Auftragsbestätigung Gutschrift Proforma- rechnung Proforma- rechnung Rechnungskorrektur Auftragspapiere

17 XML-Datenstruktur Modul Auftrag Belegdaten (Belegnr, Belegdatum, …) Rabatte, Zuschläge (auf dem Auftrag) Adressinformationen (Beleg) (Anschrift, Steuer-Nr, Ust-ID, …) Positionsdaten (Artikelnr, Artikelbez., Menge, Wert, …) Artikeltexte (Infotexte) Stückliste (Stücklistenartikel, Bez.) Rabatte, Zuschläge (auf dem Auftrag) Belegtexte (Infotexte)

18 XML-Datenstruktur Modul Sammelrechnung Belegdaten (Belegnr, Belegdatum, …) Rabatte, Zuschläge (auf dem Auftrag) Adressinformationen (Beleg) (Anschrift, Steuer-Nr, Ust-ID, …) Positionsdaten (Artikelnr, Artikelbez., Menge, Wert, …) Artikeltexte (Infotexte) Stückliste (Stücklistenartikel, Bez.) Rabatte, Zuschläge (auf dem Auftrag) Belegtexte (Infotexte) Adressinformationen (Auftrag)

19 Zurück zum Anfang pioESM AS/400 Benutzer-PC (WAW) Benutzer führt Aktion aus -Drucken -Anzeigen -Faxen -Nacharchivieren Dataqueue XML-Daten Interne Verarbeitung Trigger-Modul: DTAQ-überwachen (Berichts-Dataqueue) 4.) Prozess / Parameter abholen 1.) Aktion mitteilen 2.) XML-Daten vorbereiten 3.) Prozess / Parameter in DTAQ schreiben Prozess: Anzeigen Modul: XML-Daten auslesen (wawServices) Modul: Beleg erstellen (Design-Datei + Overlay + Belegdaten) (BIRT Bericht generieren) Modul: Anzeigen (Nachrichtenmodul) IFS 5.) XML auslesen Beleg ablegen Nach Dateien horchen und anzeigen

20 pioESM Belegkonfiguration Prozess Anzeigen_Bericht  Liest Belegdaten aus  Erstellt den Beleg (PDF)  Lädt den Beleg zur Anzeige im Client hoch

21 pioESM Belegkonfiguration Modul XML-Daten auslesen  Beschafft die Belegdaten aus der WAW in Form von XML  Der Aufbau der XML wird durch den Belegtypen und dem damit in WAW verknüpften Modul bestimmt

22 pioESM Belegkonfiguration Modul BIRT Bericht generieren  Erstellt aus Design-Datei, Belegdaten und Overlay das PDF  Wichtige Angaben  Design-Verzeichnis  Overlay-Verzeichnis

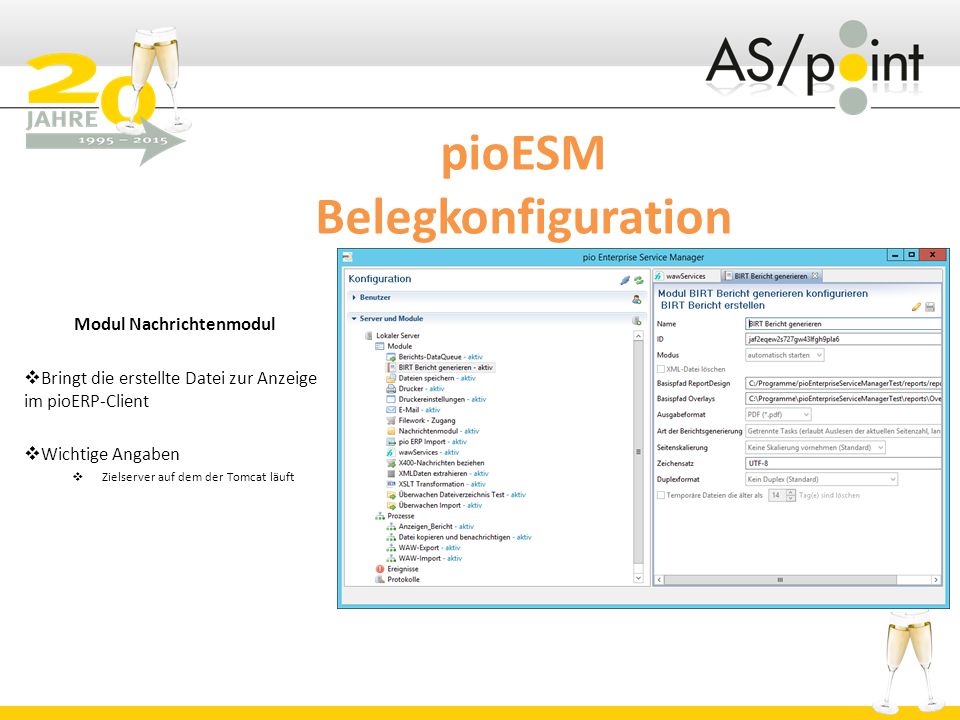

23 pioESM Belegkonfiguration Modul Nachrichtenmodul  Bringt die erstellte Datei zur Anzeige im pioERP-Client  Wichtige Angaben  Zielserver auf dem der Tomcat läuft
