© Siemens AG 2012. Alle Rechte vorbehalten. I IA CE CPSeite 1 Applikation  Riemenantrieb für Drehkolbengebläse Einsatzzweck  Herstellung von Zellstoffen,

Ähnliche Präsentationen


Präsentation zum Thema: "© Siemens AG 2012. Alle Rechte vorbehalten. I IA CE CPSeite 1 Applikation  Riemenantrieb für Drehkolbengebläse Einsatzzweck  Herstellung von Zellstoffen,"—  Präsentation transkript:

1 © Siemens AG Alle Rechte vorbehalten. I IA CE CPSeite 1 Applikation  Riemenantrieb für Drehkolbengebläse Einsatzzweck  Herstellung von Zellstoffen, Drehkolbengebläse in der Siebung für die Big-Bag- Abfüllung Kundenanforderungen  Leistungsbedarf des Gebläses bei 400V/50Hz und 2940 Umdrehungen pro min: P1=7,5kW, Dauerbetrieb S1, Drehzahl konstant Lösungsansatz  Überprüfung und Anpassung der Dimensionierung SIRIUS Applikation Verbrennungsluftventilator für Dampfkesselbefeuerung Applikation: Dampfkesselbefeuerung. Ventilator versorgt die Brennkammer mit Verbrennungsluft. Kundenanforderungen: Der Volumenstrom der Verbrennungsluft soll von 6120m 3 /h auf 7700m 3 /h dauerhaft erhöht werden  Dauerbetrieb S1 Branche:Chemie Applikation: Verbrennungsluftventilator Flow Rate [L/s] Total Pressure Difference [kPA] Operation Point 1 Operation Point 2 0,00 1,00 2,00 3,00 4,00 5,00 6, /min /min /min 0,00 4,00 8,00 12,00 16,00 20,00 24,00 Characteristics for Fan

2 © Siemens AG Alle Rechte vorbehalten. I IA CE CPSeite 2 SIRIUS Applikation Verbrennungsluftventilator für Dampfkesselbefeuerung Anlagenaufbau:  Drehstrom Asynchronmotor IE1 45kW, /min,  Der Ventilator wird mit Keilriemen angetrieben  Drehzahl Ventilator  Alt: /min für 6120m 3 /h  Neu: /min für 7700m 3 /h Analyse:  Die Drehzahlanpassung kann sowohl durch Austausch der Riemenscheibe als auch mit Frequenzumrichter erfolgen.  Ausschlaggebend für die Wahl der Mittel sind der notwendige Aufwand / Invest und das Bestreben Energie einzusparen. Es ist empfehlenswert den Motor auf eine energiesparsamere Version zu tauschen, z.B. IE2 oder IE3 Motor. Branche:Chemie Applikation: Verbrennungsluftventilator

3 © Siemens AG Alle Rechte vorbehalten. I IA CE CPSeite 3 SIRIUS Applikation Verbrennungsluftventilator für Dampfkesselbefeuerung Komponenten der Anlage:  SIRIUS Schalt- und Schutzgeräte 3RT14 und 3RV1  SIMOTICS Niederspannungsmotor 1LE1 Kundennutzen:  Reduktion der Energiekosten bei einem Motor um 384,23€/a und um 2,7t CO 2 /a. Die Energiespar- Lösung: Riemenscheibe tauschen und IE3 Motor und SIRIUS Schalt- und Schutzgeräte anwenden. Die Energiespar- Lösung: Riemenscheibe tauschen und IE3 Motor und SIRIUS Schalt- und Schutzgeräte anwenden. Verbrennungsluft-ventilator für Dampfkesselbefeuerung Motor Verlust- leistung Abzweig Verlust- leistung Energie- Einspar- potential CO 2 - Einspar- potential Angaben zum Antrieb PN Verlust- leistungDOLFU + FilterSumme4000h0,08563 kWWWWWkWh€/akg/a Motor IE1 + Riemenscheibentausch ,0633,8 4106,86 Motor IE , , ,90-90,39-636,14 Mehrverbrauch gegenüber IE1 + DOL Motor IE3 + Riemenscheibentausch ,3433,8 2906,144802,90384,232704,03 Einsparung gegenüber IE1 + DOL Branche:Chemie Applikation: Verbrennungsluftventilator CO 2 : 563g/kWh Verlustleistung der elektrischen Komponenten DOL: direct online starter

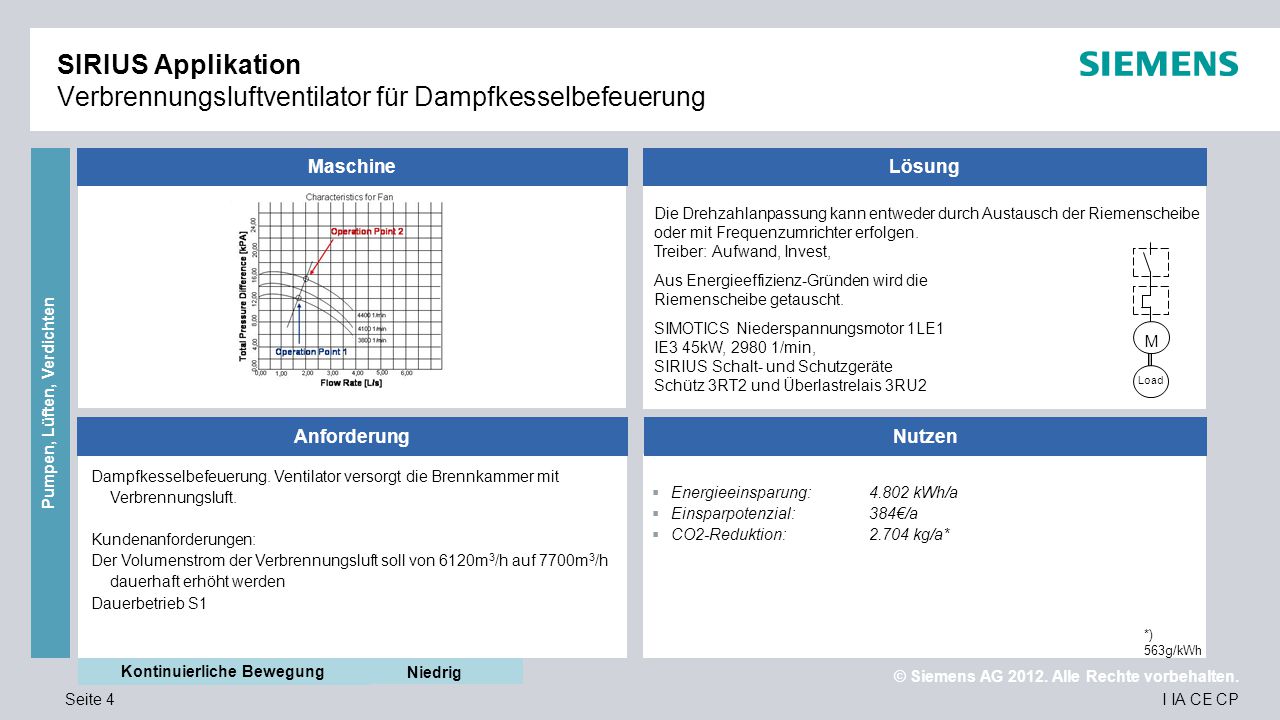

4 © Siemens AG Alle Rechte vorbehalten. I IA CE CPSeite 4 Pumpen, Lüften, Verdichten SIRIUS Applikation Verbrennungsluftventilator für Dampfkesselbefeuerung Die Drehzahlanpassung kann entweder durch Austausch der Riemenscheibe oder mit Frequenzumrichter erfolgen. Treiber: Aufwand, Invest, Aus Energieeffizienz-Gründen wird die Riemenscheibe getauscht. SIMOTICS Niederspannungsmotor 1LE1 IE3 45kW, /min, SIRIUS Schalt- und Schutzgeräte Schütz 3RT2 und Überlastrelais 3RU2 Dampfkesselbefeuerung. Ventilator versorgt die Brennkammer mit Verbrennungsluft. Kundenanforderungen: Der Volumenstrom der Verbrennungsluft soll von 6120m 3 /h auf 7700m 3 /h dauerhaft erhöht werden Dauerbetrieb S1  Energieeinsparung:4.802 kWh/a  Einsparpotenzial:384€/a  CO2-Reduktion:2.704 kg/a* *) 563g/kWh M Load Kontinuierliche Bewegung Niedrig Lösung Nutzen Maschine Anforderung


Herunterladen ppt "© Siemens AG 2012. Alle Rechte vorbehalten. I IA CE CPSeite 1 Applikation  Riemenantrieb für Drehkolbengebläse Einsatzzweck  Herstellung von Zellstoffen,"
