1 Produktschulung FS-PORTAL

2 FS-PORTAL Seite PORTAL Falt Schiebe

3 FS-PORTAL Seite PORTAL Allgemein  Standard-Fensterprofil verwendbar  große Öffnungsweiten möglich  Durchgangsflügel je nach Schema auch als Dreh-Kipp-Flügel möglich  Komplette Rahmenaußenbreite als Öffnungsweite nutzbar

4 FS-PORTAL Seite PORTAL Allgemein Flügelbreite:330 bis 900mm Flügelfalzhöhe:840 bis 2360mm Flügelgewicht max.: 80kg Flügelanzahl max.:7Stück

5 FS-PORTAL Seite PORTAL Allgemein

6 FS-PORTAL Seite PORTAL  Unten laufend Laufwagen sind unten montiert Flügelgewicht wird in den Fußboden abgetragen  Oben laufend Laufwagen sind oben montiert Flügelgewicht wird an der Decke angehängt (Befestigung beachten!) FS-PORTAL: Standard Varianten

7 FS-PORTAL Seite PORTAL Oben laufendUnten laufend Fußboden FS-PORTAL: Standard Varianten 98 mm 70 mm

8 FS-PORTAL Seite PORTAL Übersicht Beschläge Flügelbänder & Abdeckkappen Laufwagen FSLaufwagen D FS

9 FS-PORTAL Seite PORTAL Einstellbarkeit / Montage AndruckeinstellungSeitliche Einstellung Höheneinstellung

10 FS-PORTAL Seite PORTAL Barrierefreie Bodenschwelle

11 FS-PORTAL Seite PORTAL Barrierefreie Bodenschwelle  Selbsttragende Konstruktion ersetzt das untere Rahmenprofil  Thermisch getrennt zur Verringerung der Kondenswasserbildung  Staubgeschützter Laufschienenbereich garantiert unbeeinträchtigten und komfortablen Lauf  Barrierefrei nach DIN 18030

12 FS-PORTAL Seite PORTAL 16 mm Barrierefreie Bodenschwelle

13 FS-PORTAL Seite PORTAL FS-PORTAL: Auswärtsöffnend

14 FS-PORTAL Seite PORTAL  Inklusive Bolzensicherung und Sicherheitsschrauben  Laufwagen und Führungen aus nicht rostenden Materialien FS-PORTAL: Auswärtsöffnend

15 FS-PORTAL Seite PORTAL FS-PORTAL: Auswärtsöffnend Achtung! Entwässerung beachten

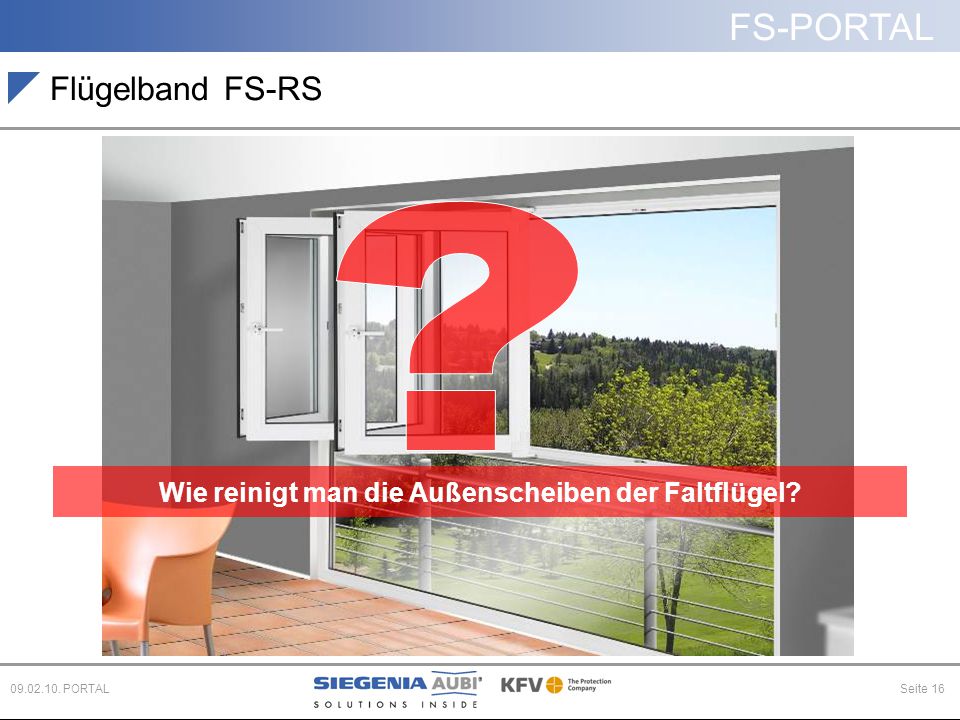

16 FS-PORTAL Seite PORTAL Flügelband FS-RS Wie reinigt man die Außenscheiben der Faltflügel?

17 FS-PORTAL Seite PORTAL Flügelband FS-RS  Einfache Reinigung der äußeren Flügel  Auch vom Endgebraucher zu bedienen  Kein spezielles Werkzeug notwendig  Die Faltflügel sind jederzeit sicher geführt

18 FS-PORTAL Seite PORTAL Flügelband FS-RS Reinigungsband geöffnet Reinigungsband geschlossen

19 FS-PORTAL Seite PORTAL Schema 220 Schema 440 Schema 660 FS-PORTAL / Schema 220…

20 FS-PORTAL Seite PORTAL Flügel bewegen sich ca. 9 mm entgegengesetzt der Öffnungsrichtung Basis: 68 mm Holzdicke Schema Problematik beim Öffnen

21 FS-PORTAL Seite PORTAL 1.2. Schema Problematik beim Öffnen

22 FS-PORTAL Seite PORTAL Flügelbänder mit größerem Schraubabstand Flügelband FS 17/38 TS Standard Weiß Braun Silber Mittelbronze 3817 Flügelband FS 17/48 TS Weiß Braun Silber 4817 Flügelband FS 27/48 TS Weiß Braun Silber 4827

23 FS-PORTAL Seite PORTAL Flügelbänder mit größerem Schraubabstand Profile wie Schüco Corona CT 70, KBE 70, Spectus usw. erfordern für die Außenseite Faltbänder mit geändertem Schraub- und Bohrbild ALT NEU

24 FS-PORTAL Seite PORTAL Falt Schiebe verdecktliegend

25 FS-PORTAL Seite PORTAL Falt Schiebe verdecktliegend

26 FS-PORTAL Seite PORTAL Prüfbedingungen Schiebe Beschläge  Die Zertifizierungsprogramme QM 345, 346 und 348 werden in Zusammenarbeit mit dem Institut für Fenstertechnik in Rosenheim erstellt  In diesem Rahmen werden Kombinationsprüfungen aus o.a. Normen durchgeführt  Der dann erreichte Produktpass kann zur CE-Kennzeichnung verwendet werden  Für PORTAL Elemente gelten die Produktnormen EN Falt Schiebe Elemente EN Hebe Schiebe Elemente EN Kipp Schiebe Elemente  Für PORTAL Beschläge gilt die EN 1191

27 FS-PORTAL Seite PORTAL Vorteile  Bodenschwelle FS bodenbündig  Edelstahl Look Oberfläche

28 FS-PORTAL Seite PORTAL Vorteile  Flügelbänder FS-RS mit Reinigungsstellung  zweiteilige Elemente Schema 220 / 440 und 660 möglich

29 FS-PORTAL Seite PORTAL Vorteile  Alle Rahmenmaterialien  Gleicher Profilsatz für oben und unten laufend

30 FS-PORTAL Seite PORTAL Vorteile  Außen öffnender Falt Schiebe Beschlag  Falt Schiebe verdecktliegend

31 FS-PORTAL Seite PORTAL Vielen Dank für Ihre Aufmerksamkeit
