1 Referat über USB von Ralph Heinz

2 U niversal S erial B us Ein Bussystem zur Verbindung eines Computers oder Labtops mit Peripherie -Moderne Computer (Motherboards) haben meistens 2 bis 6 USB Schnittstellen - USB Geräte erkennt man an diesem Symbol

3 Verschiedene Steckerformen Typ A Typ B Typ Mini-B 5-polig (Standard) Typ Mini-B 4-polig (Mitsumi) Typ Mini-B 4-polig (Aiptek)

4 Beispiele für Peripherie

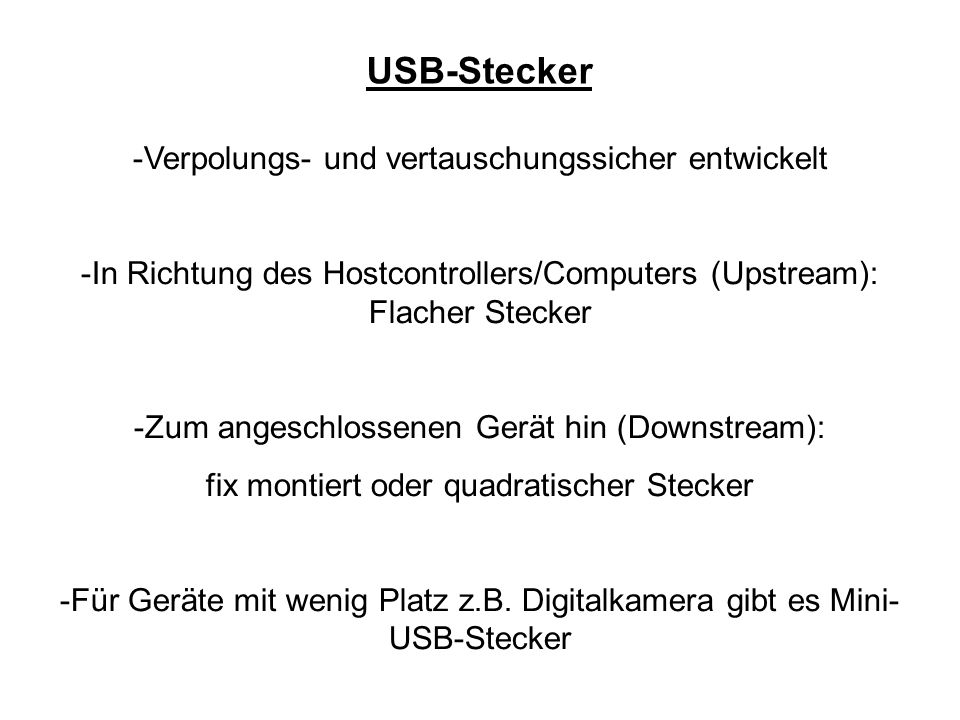

5 USB-Stecker -Verpolungs- und vertauschungssicher entwickelt -In Richtung des Hostcontrollers/Computers (Upstream): Flacher Stecker -Zum angeschlossenen Gerät hin (Downstream): fix montiert oder quadratischer Stecker -Für Geräte mit wenig Platz z.B. Digitalkamera gibt es Mini- USB-Stecker

6 USB-Kabel 4 Adern: 2 zur Übertragung von Daten 2 weitere zur Versorgung des Angeschlossenen Geräts mit einer Spannung von 5V

7 Geschwindigkeit und Schirmung -Je nach Geschwindigkeit sind die Kabel unterschiedlich abgeschirmt -Es gibt „low speed“ und „high speed“ USB-Kabel -„low speed“ -Kabel haben eine Übertragungsrate von maximal 1,5 Mbit/Sek. -Kabel dürfen keinen B-Stecker haben sondern müssen fix am Gerät montiert sein „high speed“ -Kabel haben eine Übertragungsrate von maximal 12 Mbit/Sek. „USB 2.0“ -Übertragungsrate von bis zu 480 Mbit/Sek.

8 free plugging - freie Wahl der Steckplätze hot plugging - Möglichkeit, während des Betriebs Geräte hinzuzufügen oder abzutrennen „plug and play“ Funktion - neu installierte Geräte werden automatisch konfiguriert Erkennung von USB Geräten - Beim Anschluss eines Endgeräts werden die Informationen über dieses Gerät von der USB-System-Software veröffentlicht. Eigenschaften von USB

9 self-powered -Kleinere Geräte wie z.B. Tastatur, Maus und Speicher-Stick können ihren Strom über den USB Anschluss beziehen. -Größere Geräte brauchen dagegen eine eigene Stromzufuhr. Bidirektional - gleichzeitige Übertragung von Daten und Informationen in beide Richtungen möglich. rein digital - USB ist eine rein digitale Schnittstelle, so dass keine analoge/digitale Umwandlung erforderlich ist. Bis zu 127 USB Geräte gleichzeitig verwendbar da jedes Gerät eine eigene statische Adresse besitzt.
