Digitale Photogrammetrie - Orthofoto Generierung -

Ähnliche Präsentationen


Präsentation zum Thema: "Digitale Photogrammetrie - Orthofoto Generierung -"—  Präsentation transkript:

1

2 Digitale Photogrammetrie - Orthofoto Generierung -

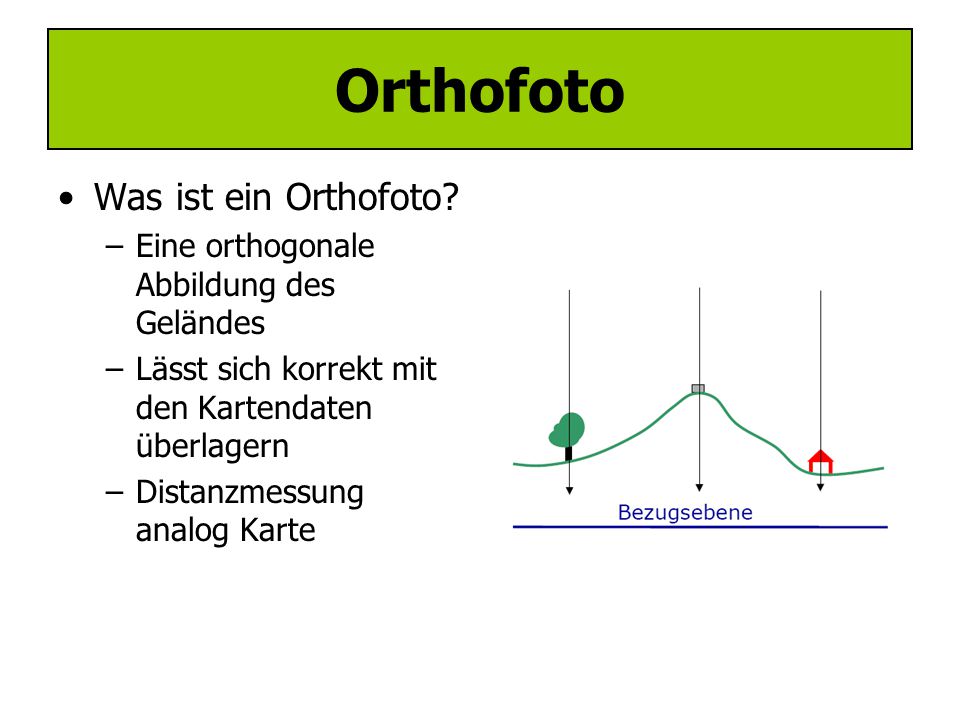

3 Orthofoto Was ist ein Orthofoto? –Eine orthogonale Abbildung des Geländes –Lässt sich korrekt mit den Kartendaten überlagern –Distanzmessung analog Karte

4 Voraussetzungen –Orientierungsparameter (Koordinaten des Projektionszentrums O, Rotationswinkel, innere Orientierung) –Geländemodell (DTM oder DSM) Orthofoto

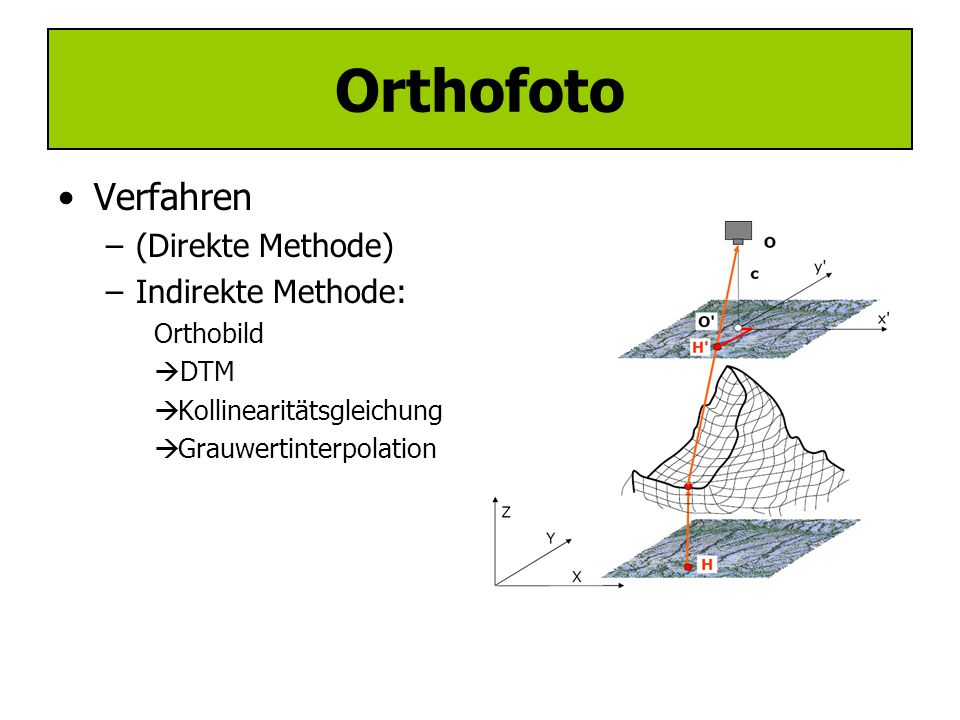

5 Verfahren –(Direkte Methode) –Indirekte Methode: Orthobild  DTM  Kollinearitätsgleichung  Grauwertinterpolation Orthofoto

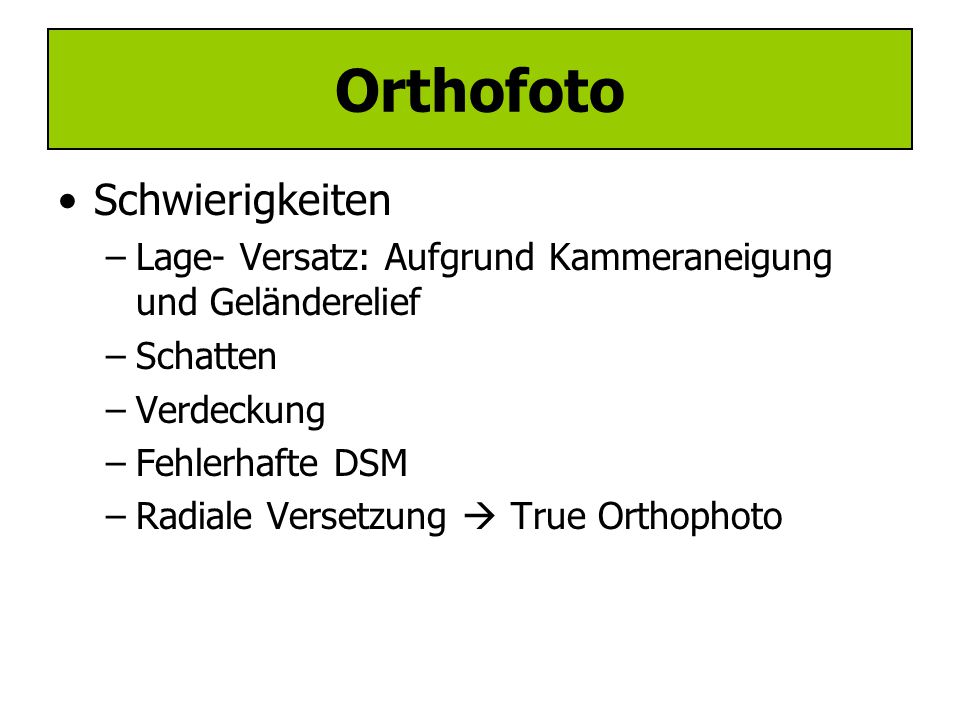

6 Schwierigkeiten –Lage- Versatz: Aufgrund Kammeraneigung und Geländerelief –Schatten –Verdeckung –Fehlerhafte DSM –Radiale Versetzung  True Orthophoto Orthofoto

7 Orthobilderstellung in LPS Rigi

8

9 Mosaikierung –Zusammensetzung mehrerer Orthobilder –Voraussetzung: Ein einheitliches Koordinatensystem –Rigi: Wegen Zeitmangel von Assistenz durchgeführt Rigi

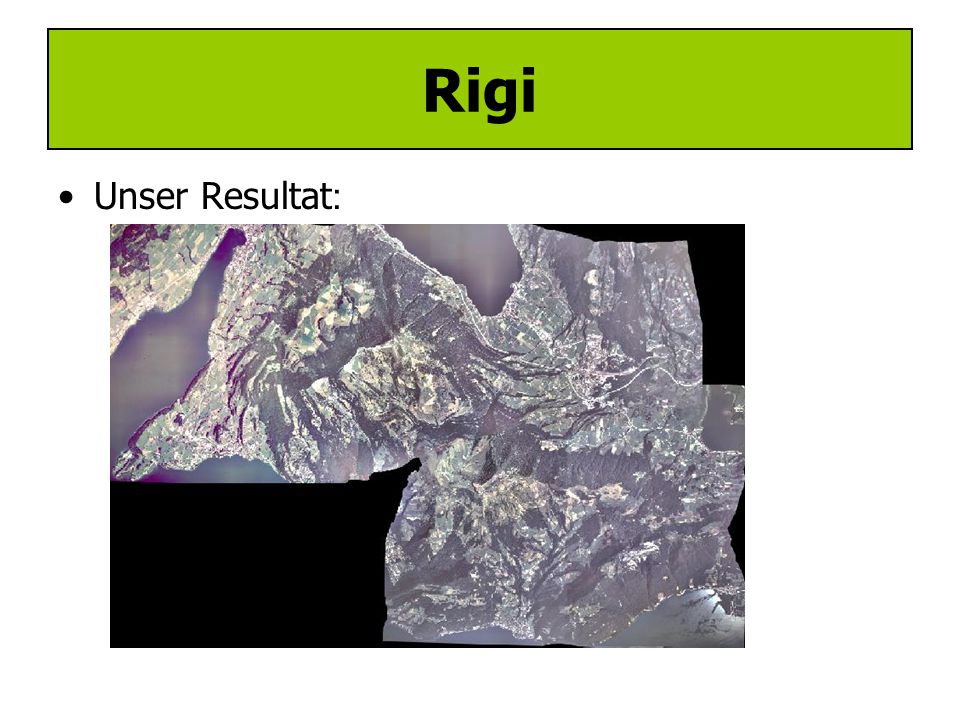

10 Unser Resultat :

11 Genauigkeit –Orthobildauflösung » bestenfalls Bildauflösung, oder grober –Fehlereinflüsse: DTM Fehler, Orientierungsparameter, Bildscannen –Unsere Genauigkeit: Rigi

12 Kontrolle –Mit Pixelkarte vergleichen

13 Rigi Anwendungen: –Texturiertes Höhenmodell

14 Rigi Fluggenerierung:

15 Rigi Danke für die Aufmerksamkeit!

16 Rigi

17
