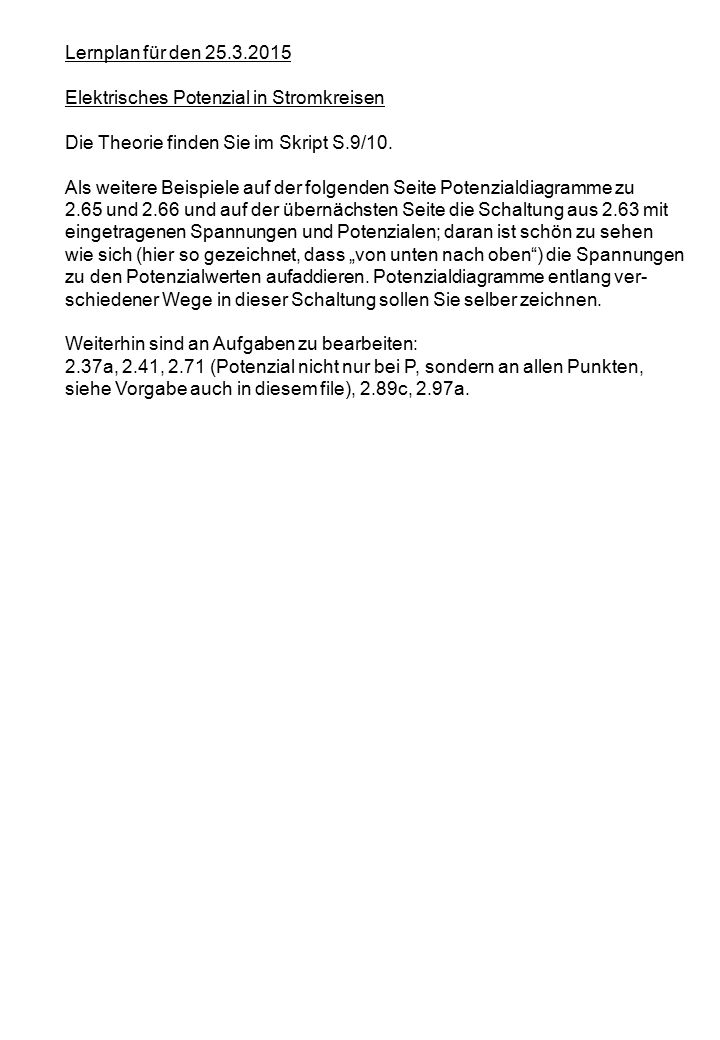

1 Lernplan für den Elektrisches Potenzial in Stromkreisen Die Theorie finden Sie im Skript S.9/10. Als weitere Beispiele auf der folgenden Seite Potenzialdiagramme zu 2.65 und 2.66 und auf der übernächsten Seite die Schaltung aus 2.63 mit eingetragenen Spannungen und Potenzialen; daran ist schön zu sehen wie sich (hier so gezeichnet, dass „von unten nach oben“) die Spannungen zu den Potenzialwerten aufaddieren. Potenzialdiagramme entlang ver- schiedener Wege in dieser Schaltung sollen Sie selber zeichnen. Weiterhin sind an Aufgaben zu bearbeiten: 2.37a, 2.41, 2.71 (Potenzial nicht nur bei P, sondern an allen Punkten, siehe Vorgabe auch in diesem file), 2.89c, 2.97a.

2 Potenzialverläufe sind vorzugsweise zu zeichnen für Schaltungen, die „einmal im Kreis herumgehen“, oft mit mehreren und gegeneinander geschalteten Spannungs- quellen. Aber auch in Parallelschaltungen kann ein Weg ausgewählt werden bzw. sind Potentialangaben für diverse Punkt nützlich. Das Potenzial ist wie die Höhenangabe auf einer Landkarte. Bei Potenzialverläufen zeichnen Sie Steigungen und Gefälle entlang eines eingeschlagenen Weges auf. (Und bei einem Rundweg muss man natürlich zur Ausgangshöhe zurückkommen.) + 12V 20Ω 37Ω A B F C D E Potenzialdiagramm zu A 2.65 zu A ,5V A B C D E F 25Ω6,7Ω 2

3 Fertigen Sie Potenzialdiagramme für die Wege BACB, BACDB und BACEDB an. + R1R1 R3R3 R6R6 R2R2 R4R4 R5R5 A D C B E Diese Anordnung entspricht Aufgabe R 1 =2k , R 2 =8k , R 3 =6k , R 4 =1k , R 5 =12k , R 6 =10k . Die Werte in den gestrichelten Kästchen sind die Potenziale (φ). 0 V 120 V 87.2 V 85.3 V 65.9 V U 0 = 120 V U 1 = 32.8 V U 2 = 87.2 V U 3 = 21.3 V U 5 = 65.9 V U 4 = 1.9 V U 6 = 19.4 V

4 A 2.71 C D unbekannter Schaltungsteil U 1 =17.05 V U 2 =2.83 V U 3 =4.12 V U 4 =6.48 V U 5 =10.6 V φ B = 0 V φ A = φ C = φ D = φ P =
