1
XML http://xml.cnec.org Das „Competence Center XML“ am Institut für Wirtschaftsinformatik der J. W. Goethe-Universität in Frankfurt
2
XML Tim Weitzel Institut für Wirtschaftsinformatik J. W. Goethe-Universität, Frankfurt am Main Mertonstr.17, 60054 Frankfurt Telefon: +49 69 798-28804 Fax: +49 69 798-28585 http://www.wiwi.uni-frankfurt.de/~tweitzel/ Email: tweitzel@wiwi.uni-frankfurt.de
3

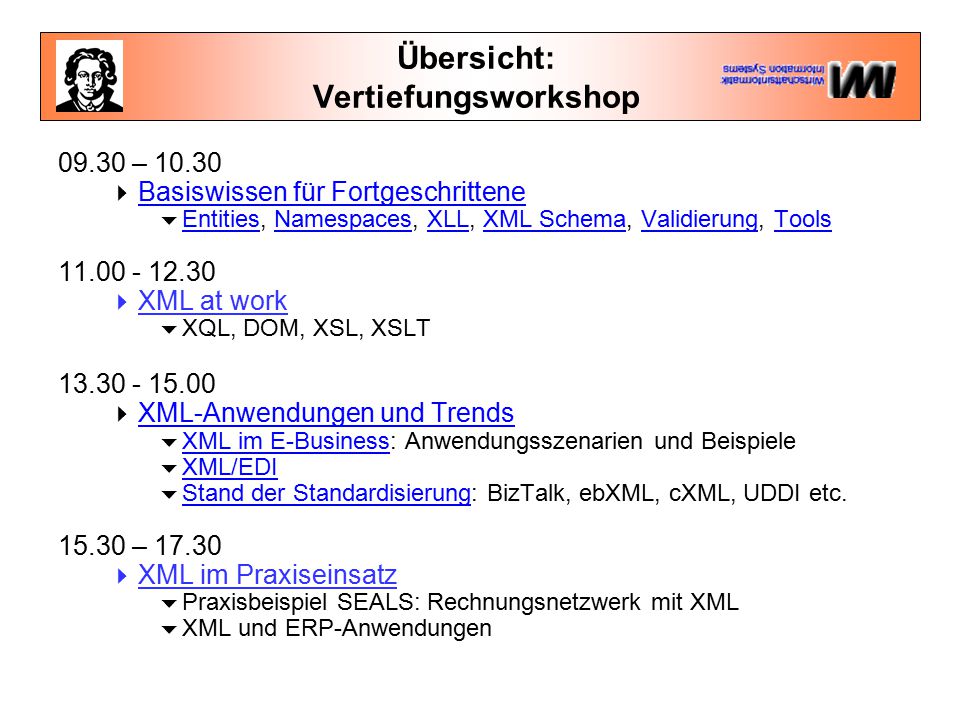

Übersicht: Vertiefungsworkshop 09.30 – 10.30 Basiswissen für Fortgeschrittene Basiswissen für Fortgeschrittene Entities, Namespaces, XLL, XML Schema, Validierung, Tools EntitiesNamespacesXLLXML SchemaValidierungTools 11.00 - 12.30 XML at work XQL, DOM, XSL, XSLT 13.30 - 15.00 XML-Anwendungen und Trends XML-Anwendungen und Trends XML im E-Business: Anwendungsszenarien und Beispiele XML im E-Business XML/EDI XML/EDI Stand der Standardisierung: BizTalk, ebXML, cXML, UDDI etc. Stand der Standardisierung 15.30 – 17.30 XML im Praxiseinsatz Praxisbeispiel SEALS: Rechnungsnetzwerk mit XML XML und ERP-Anwendungen
4
XML-Technologien Entities Namespaces XML Schemata XLL Parsing/Validierung Tools
5
Die „XML-Familie“ XML ist mehr als ein reines Datenformat. Die Mächtigkeit der Sprache resultiert aus aus der Menge ihrer Ko-Standards. Die wichtigsten sind: DOM DOM (Recommendation, 01.10.1998) XML Namespaces XML Namespaces (Recommendation, 14.01.1999) RDF RDF (Recommendation, 24.02.1999) XSLT, XPath XSLT, XPath (Recommendation, 16.11.1999) XSL XSL (Candidate Rec. 21.12.2000 (bis 28.02.)) XLink XLink (Candidate Rec., 03.07.2000) XPointe XPointer (Candidate Rec., 12.06.2000) XML Schema XML Schema (Proposed Rec, 16.03.2001) (XML-Data, DCD, SOX, DDML (Nachfolger von XML-DEV`s XSchema))
6
Entities Die logische Struktur wird von der Anordnung der Tags im Dokument bestimmt. Ein XML-Dokument kann unabhängig von der logischen Struktur in beliebig viele physische Einheiten zerlegt werden. Hiermit besteht die Möglichkeit, im Netzwerk verteilte XML-Daten in einem XML-Dokument zusammenzutragen. Sog. Entities erlauben hierbei das Verweisen auf externe Daten.
7
Entities Entities können geparst oder ungeparst sein Inhalt von geparsten Entities dient als deren Ersetzungstext (integraler Bestandteil des Dokumentes) Ungeparste Entities können beliebige Ressourcen wie Bilder oder Texte (XML und Nicht-XML) sein Häufig: "Entity" als sog. „General Entities“ (innerhalb des Inhaltsteils von Dokumenten verwendet) Parameter Entities in DTDs Entities müssen ebenfalls deklariert werden Referenzen zu geparsten ("general") Entities stehen zwischen "&" und ";", Referenzen zu Parameter Entities zwischen "%" und ";"
8

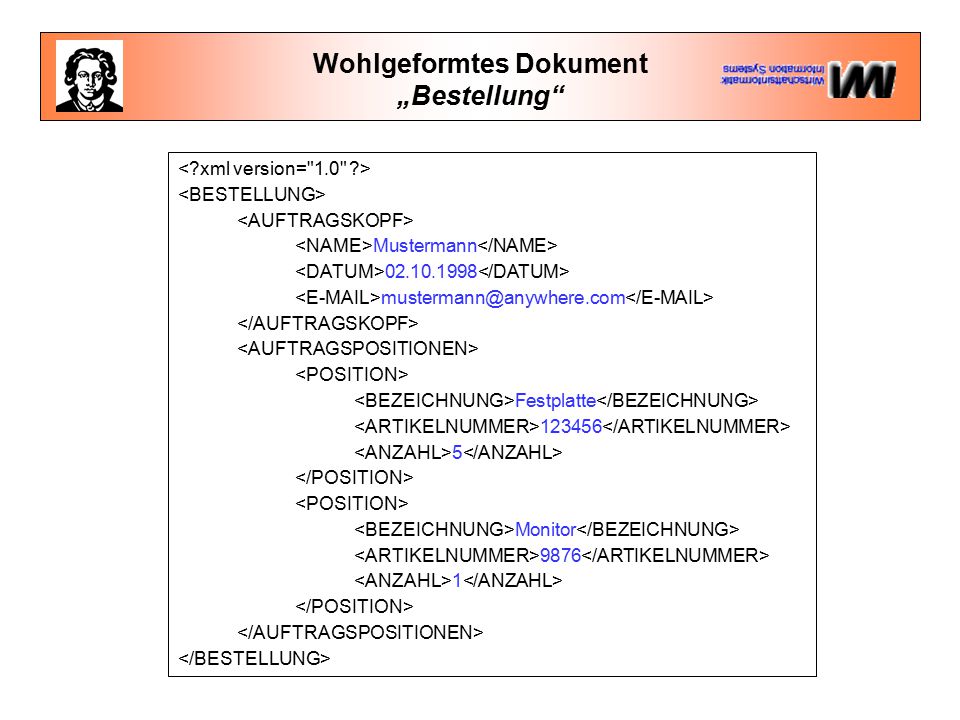

Wohlgeformtes Dokument „Bestellung“ Mustermann 02.10.1998 mustermann@anywhere.com Festplatte 123456 5 Monitor 9876 1
9
Entities <!DOCTYPE BESTELLUNG SYSTEM "bestellung3.dtd" 𝕂 &PositionenPC; &PositionenMonitor;
10
Externe Entity-Referenzen <!DOCTYPE BESTELLUNG [... ]> 𝕂 &PositionenPC; &PositionenMonitor; XML-Dokumente können sich auf verschiedene Dateien verteilen (hier mit interner DTD):
11
XML Entities, Unicode Der neue Standard &xml; versteht internationale Zeichen; das Beispiel zeigt verschiedene Schreibweisen der Zahl "1": 1 (in ASCII), ١ (in Devanagari), १ (in Arabisch) und ൧ (in Malayalam).
12
XML Entities, Unicode
13
Namespaces in XML Verteilte Dokumente im Web Unterschiedliche XML-Autoren Nutzung unterschiedlicher DTDs (für eigene Dokumente, Datenaustausch mit anderen und Suchmaschinen) Namenskollisionen:... Wie kann die Anwendung wissen, welcher Namensraum gerade gemeint ist: Personendatenbank (Doktortitel) Bibliographie (Titel eines Buches). Damit Element- und Attributnamen nicht kollidieren, wurden Namespaces entwickelt
14
Namespaces in XML Problem: Wie kann ein System erkennen, welche Semantik gemeint ist? Lösungsidee: Verwendung von - weltweit eindeutigen - Webadressen (URIs) zur Zuweisung eines „Namensraumes“ James Clark: „Local Name + URI = Universal Name“
15
Namespaces in XML <BEISPIEL xmlns:h="http://www.w3.org/html4" xmlns:b="http://www.mein.server.de/bibliographie" xmlns:p="http://www.mein.server.de/person"> Meine Text Ein Buch No Dr.
16
Namespaces in XSLT und Schemata <xsl:stylesheet version="1.0" xmlns:xsl="http://www.w3.org/1999/XSL/Transform">...
17
Namespaces in XSLT und Schemata <Schema name="schema_sample_1" xmlns="urn:schemas-microsoft-com:xml-data" xmlns:dt="urn:schemas-microsoft-com:datatypes">.....
18
Linking Linking in HTML: einfache, unidirektionale Links, Anker in Zieldokument (Zukünftiges) Linking in XML:
19
Linking (Zukünftiges) Linking in XML: XLink bietet uni-, bi- und multidirektionale Links XPointer bietet Mechanismen, um (auch ohne Identifier) auf Fragmente von Zieldokumenten zu verweisen: „book.html#section2“ Erweiterte Link-Beschreibung –xlink:title –xlink:role Link-Verhalten –xlink:show (replace|new|parsed) –xlink:actuate Erweiterte Links –Mehrfache Zielverweise –Traversierungspfade (Arcs) –Out-of-Line-Links, Extended Link Groups
20
XLink XLink-Namespace: http://www.w3.org/1999/xlink <Beispiel xmlns:xlink="http://www.w3.org/1999/xlink">... See our home page for more cool information.
21
XPointer, XPath XPointer/XPath zur Beschreibung von Orten oder Bereichen in XML-Instanzen absoluter Verweis z. B.: root relativer Verweis z. B.: child, preeding, ancestor Bereichsbeschreibung: range Beispiel xptr(id(„p1“)/child::NAME) xptr(/child::TREE/child::PERSON[position()=1]/child::NAME) href="http://www.foo.com/bar.xml#id(interesting-list).child(3,item)"
22
Die XML Schema Working Group des W3C Die explizite Grammatik eines Dokumenttyps kann in einer DTD festgelegt werden. Aber DTDs haben auch erhebliche Nachteile. Daher entwickelt das W3C sog. Schemata (Schema Definition Languages). Schemata sind gültige XML-Dokumente. Spezielle Ziele von Schemata jenseits DTD-Funktionalität sind u.a.: Beschreibungssprache XML Offene Inhaltsmodelle („extensibility“, „incomplete constraints“) Datentypen (>30: Integer, Date...), auch: Binary Data Vererbungskonzept (geplant) Erweiterte strukturelle Spezifikationen (z. B. minOccur, maxOccur) Äquivalente Felddefinitionen (Element PREIS = Element PRICE )
23
W3C-Beispiel: Datentypen „for authors and applications“ 1999-01-21 1999-01-25 Ashok Malhotra 123 IBM Ave. Hawthorne NY 10532-0000 555-1234 555-4321 <memo importance='high' date='1999-03-23'> Paul V. Biron Ashok Malhotra Latest draft We need to discuss the latest draft immediately. Either email me at mailto:paul.v.biron@kp.org or call 555-9876 datenorientiert vs. dokumentorientiert
24
XML Schemata Die W3C Schema Working Group hat vier Vorschläge diskutiert Microsofts XML-Data ([W3C_XMLData 1998], Januar 1998) DCD von IBM und Microsoft ([W3C_DCD 1998], August 1998) SOX ([W3C_SOX September 1998, ergänzt Juli 1999], Juli 1999) DDML ([W3C_DDML 1999], Nachfolger von XML-DEV`s Xschema, Januar 1999) Die aktuellen Arbeiten an Schemata befinden sich im Stadium „Proposed Recommendation“
25
XML Data Schema-Beispiel ist angelehnt an Microsofts XML Data bzw. XDR (XML Data, subset reduced) Die XML-Schema Implementierung in IE5 ist ein Subset von XML- Data XDR ist kein W3C-Standard; es gibt derzeit noch keinen W3C- Standard zu Schemata, Teile von XDR werden hier Eingang finden; Microsofts Parser in IE5 (MSXML) implementiert daher XDR
26
XML Schema Die Definition eines Schemas erfolgt im Top-Level Element SCHEMA aus dem Namensraum xmlns=„urn:schemas-microsoft-com:xml-data“ Es ist günstig, den Schema-Namensraum zum default namespace zu machen Das Schema-Element sollte alle anderen Namensraum- Deklarationen enthalten, z.B. den Namensraum der Datentypen <Schema name=„Mein_Schema" xmlns="urn:schemas-microsoft-com:xml-data" xmlns:dt="urn:schemas-microsoft-com:datatypes">...
27
XML Schema <!DOCTYPE ARTIKEL [ ]>
28
XML Schema <Schema name="schema_sample_1" xmlns="urn:schemas-microsoft-com:xml-data" xmlns:dt="urn:schemas-microsoft-com:datatypes">
29
XML Schema - content model Das Inhaltsmodell bei Schemata ist per default offen. Damit sind (neben den explizit definierten) zusätzliche Tags möglich Erweiterbarkeit. Das Inhaltsmodell kann durch das model Attribut geschlossen werden:
30
XML Schemata - Datentypen Schemata erlauben die Definition von Datentypen ( Typenvalidierung) Während der Validierung wird der Datentyp überprüft. Da Schemata auf einem offenen content model beruhen, können Applikationen darüber hinausgehende Informationen prüfen. 50 100
31
Ausblick XML Schema
32

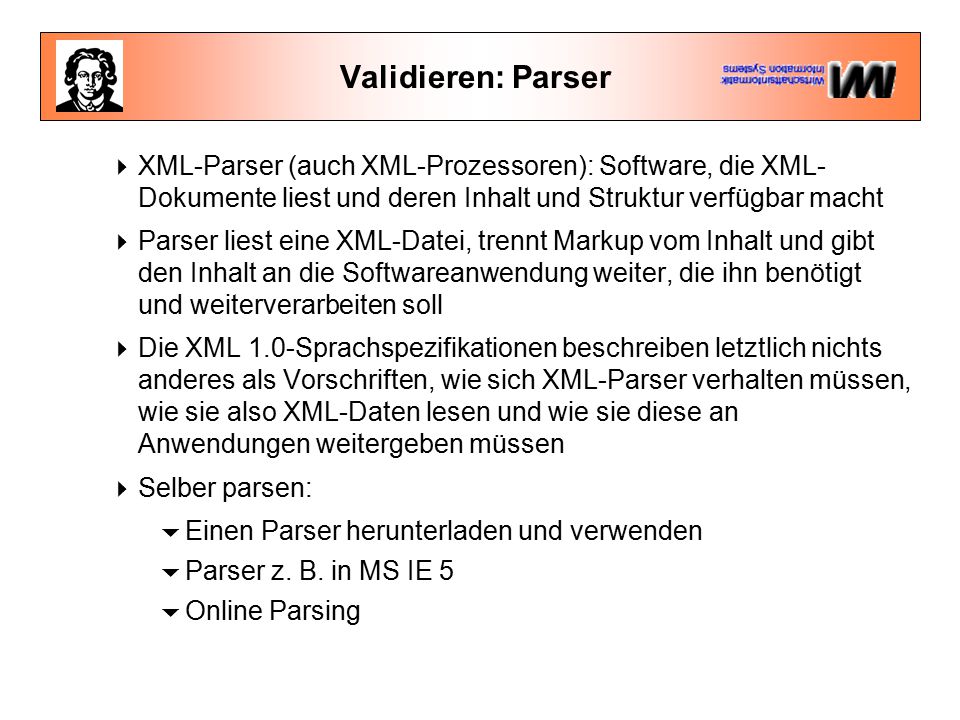

Validieren: Parser XML-Parser (auch XML-Prozessoren): Software, die XML- Dokumente liest und deren Inhalt und Struktur verfügbar macht Parser liest eine XML-Datei, trennt Markup vom Inhalt und gibt den Inhalt an die Softwareanwendung weiter, die ihn benötigt und weiterverarbeiten soll Die XML 1.0-Sprachspezifikationen beschreiben letztlich nichts anderes als Vorschriften, wie sich XML-Parser verhalten müssen, wie sie also XML-Daten lesen und wie sie diese an Anwendungen weitergeben müssen Selber parsen: Einen Parser herunterladen und verwenden Parser z. B. in MS IE 5 Online Parsing
33
Validieren
35
Tools Wie erstellt man XML-Dokumente? Nur XML schreiben? Validieren? DTDs editieren? XML-Editoren: Rudimentär: Text-Editoren, IDEs Notepad Einfach: XML-Notepad Komplexer: XML writer
36
Editor: Notepad
37

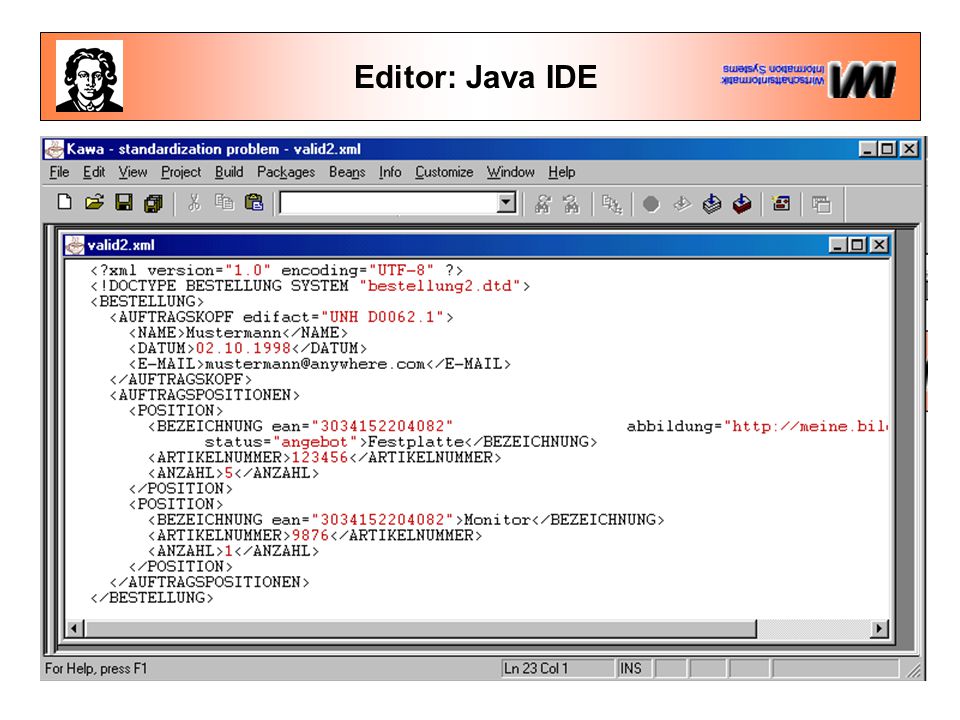

Editor: Java IDE
38
Editor: Amaya
39
Editor: MS XML Notepad
40
Einfacher Editor von Microsoft kostenlos validiert mit XML-Parser aus MS IE (mind. IE4.0 SP1) Suche - Ersetze Replikation von Unterbäumen etc. keine PIs keine DTDs (aber natürlich Schemata)
41
Editor: XEENA
42
Editor: XML writer
43
Validiert (DTD und Schemata/XSL) mit MSXML, andere Parser/XSL engines möglich XSL, CSS Command Line Tool for Server-side Processing XML Guide erklärt Sprachspezifikation
44
Andere bekannte Editoren XMetaL XMetaL von SoftSquad Software: Umgebung ähnlich traditioneller Textverarbeitung, kann keine DTDs editieren (Win 9x/2000/NT; $ 495) Visual XML Visual XML von Bluestone: DTDs, SQL Queries (SQL Editor mit Objektbrowser), Wizards für Database Publishing und Scheduler etc. (Win 9x/2000/NT, Solaris, Linux, OS/400; $ 99) XML Authority XML Authority von Extensibility: DTDs und Schemata (XML-Schema, XDR, DCD, SOX) (Win 9x/2000/NT; $ 99,95) XML Instance XML Instance von Extensibility: Schemata, DTDs, XDR, SOX 2.0, XSDL XML Spy XML Spy von Icon IS (Neu: 3.5): Visualisierung von XML-Dokumenten während des Editierens im MS IE 5, CSS, XSL,CSS, XSL, XHTML, Namespaces, DTDs, XDR, BizTalk, nur MSXML-Parser (läuft auf Win 9x/2000/NT; $ 149) XMLPro XMLPro von Vervet Logic: Validiert DTDs, aber kein Editieren, 100% Java (Windows, Solaris, Unix, $175), unterstützt JDK 1.2.1 und IBMs XML4J (jetzt: XercesJ), so dass DOM oder SAX problemlos verwendet werden können.
45
XML - Anwendungen XML im E-Business: Anwendungsszenarien und Beispiele XML/EDI Stand der Standardisierung: BizTalk, ebXML, cXML
46
XML im E-Business B2C
47
XML im E-Business
48
XML und E-Business "By the end of 2001, over 70% of corporations will have failed to plan a coherent approach to e- Business, leading to a significant loss in competitiveness” Gartner Group
49
XML Anwendungsgebiete XML als Sprache des E-Business Variable Darstellung von Informationen Intelligentes Suchen nach Informationen in XML-Datenbeständen Grundlage für die Interaktion von Softwareagenten XML als standardisiertes Datenaustauschformat Daten unabhängig(er) von HW-/SW-Plattform oder Anwendung (Legacy, MOM etc.)
50
EDI: Eine Mutter des E-Business EDI, WebEDI, XML/EDI: EDI bei Fortune 1.000: 70% EDI bei Nicht-Fortune 1.000: 2% Anteil Kosten C-Güter 30-60% Viele Organisationen, viele Standards Viele verbinden mit XML die Hoffnung auf Kompatibilität (auch: EAI, SCM etc.),... ... aber es bleibt das Problem der Semantik: Wildwuchs der XML-Sprachen („Balkanisierung“) 250 XML-Sprachen (xCBL, cXML, WML...)
51
Wer hat das E-Business-Vokabular?
52
Gliederung der Technologien Frameworks Frameworks: Basistechnologien, "overall message structure") BizTalk BizTalk, eCo Framework, OAGIS, ebXML, cXML, RosettaNet Functions Functions: Vorlagen für spezifische Geschäftsoperationen über Branchengrenzen, ähneln häufig EDI- Nachrichtentypen (z.B. Purchase Order, Invoice) ICE ICE, xCBL, XML/EDI Repositories, gXML Verticals: Verticals: Nachrichtenaustausch innerhalb Branche bzw. Supply Chain
53
XML Anwendungsgebiete XML als Sprache des E-Business Variable Darstellung von Informationen Intelligentes Suchen nach Informationen in XML-Datenbeständen Grundlage für die Interaktion von Softwareagenten XML als standardisiertes Datenaustauschformat Daten unabhängig(er) von HW-/SW-Plattform oder Anwendung (Legacy, MOM etc.)
54
Von EDI-Standards zu XML? XML als Datenaustauschformat zwischen unterschiedlichen Datenbeständen Dokumente nutzen eine im Industriestandard spezifizierte DTD/Schema Diese DTD wird in Repositories zur Verfügung gestellt Damit können Dokumente von jeder sendenden und empfangenden Anwendung validiert und verarbeitet werden
55
Von EDI-Standards zu XML? XML: (Meta-)Information über die Bedeutung der Daten in Tags, XML selber stellt also nur die Syntax bereit:... EDI/EDIFACT: Bedeutung ergibt sich aus Position bzw. Reihenfolge der Elemente (reichhaltige Trennzeichensyntax und semantische Konventionen) EDIFACT-Nachricht i.d.R. deutlich kleiner... ...aber Nachteile z. B. in Darstellungsmöglichkeit (Browser), bei unstrukturierten und nicht-textuellen Daten (Bilder, Binärdaten) oder der Verwendung der Daten außerhalb der EDI-Anwendung
56
Viele Wege von EDIFACT zu XML UNB+UNOC:3+4331111111008:14+4121212120005:14+990519:1020+525+++++EANCO M'ZNH+785+ORDERS:D:93A:UN:EAN007'BGM+220+014501234567'DTM+137:19990519 :102'DTM+2:19990524:102'........... 4331111111008 4121212120005 785 014501234567 19990519..... 4909090909991 Kunde AG Zentraleinkauf Abt. 062 Richard-Wagner-Str. 2 Hamburg....... Quelle: stratEDI
57
2 Beispiele für eine EDIFACT-Nachricht in XML-Syntax ELFE0000001 INVOIC D......................... UNH+ELFE0000001+INVOIC:D:95A:UN:ETEB+1:C’ UNH + ELFE0000001 + INVOIC:D......
58
In der EDIFACT-Welt wurde schon viel Arbeit geleistet...
59
Wer definiert die XML- Geschäftsvokabulare? ... aber es bleibt das Problem der Semantik: Wer definiert die XML-Geschäftsvokabulare? Viele Organisationen, viele Standards
60
Viele Organisationen, viele Standards Wildwuchs der XML-Sprachen („Balkanisierung“) 250 XML-Sprachen (xCBL, cXML, WML...) XML.com XML.com OASIS/Robin Cover OASIS/Robin Cover Schema.Net Schema.Net IBMs alphaWorksalphaWorks XML.org (OASIS) XML.org Microsoft (BizTalk) Microsoft (BizTalk) DISA DISA Verdoppelung innerhalb des Jahres 2000, v.a. Verticals Aber: Zählweise, tote Sprachen
61
"XML is very flexible. Everyone can do their own thing, and, by golly, everyone is!" Steve McVey auf der XML '99 Konferenz
62
Wer hat das richtige E-Business-Vokabular?
63
Der Stand der Standardisierung
64

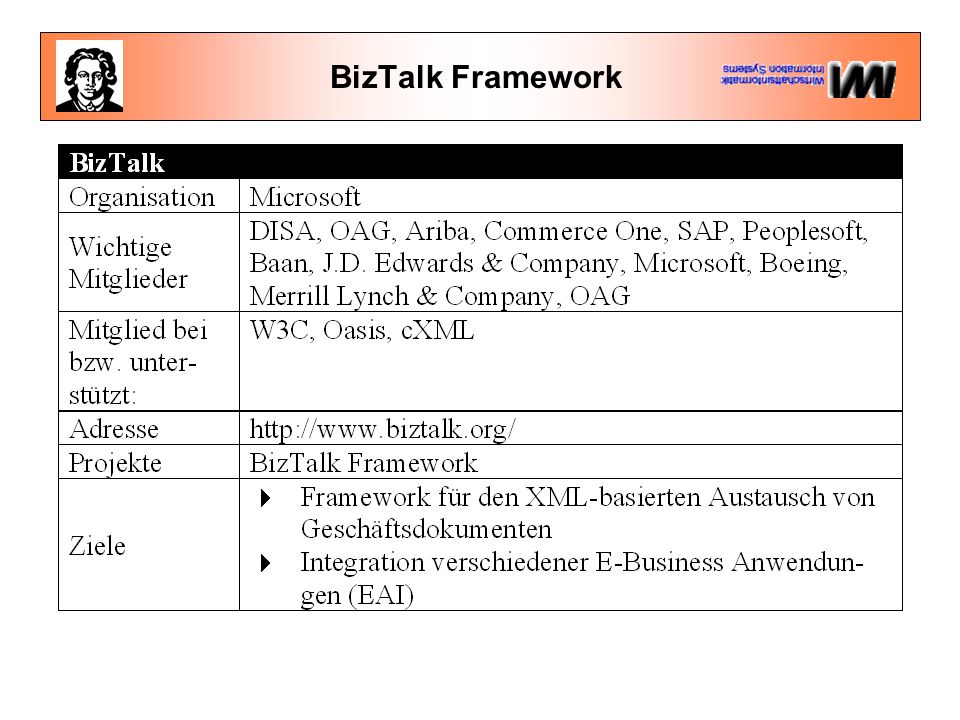

BizTalk Framework
65
eCo Framework
66
OAGI
67
ebXML
68
UDDI
69
cXML
70
RosettaNet
71
XML/EDI
72
xCBL
73
DIN/dedig
74
Microsoft BizTalk XML Framework XML Framework zur konsistenten Verwendung von XML-Schemata und Messaging Tags für die Integration unterschiedlicher Applikationen und Electronic Commerce Portal Portal (Schema Library, Repository) für XML-Schemata, die Geschäftsdokumente beschreiben BizTalk Server BizTalk Server organisiert Workflow
75
BizTalk Portal
76
BizTalk.org XDR-konforme Schemata Jeder kann einstellen und herunterladen Steering Committee für Library
77
BizTalk Message und BizTalk Document BizTalk Document BizTalk Message Transport Envelope BizTalk Header Delivery Information Document Manifest Document Body Business Document Business data Encloses Business Doc., DocType* MsgID, timestamp, subject Destination (from/to) Version of XML Well-formed, Doc. Root Transport-Specific envelope
78
Dokumentenaustausch mit BizTalk
79
Vorschau: BizTalk Server Aufgabe des BizTalk Servers: Richtige Geschäftsnachricht der richtigen Anwendung an passender Stelle eines Geschäftsprozesses übergeben... ... und ein beliebiges eingehendes in ein beliebiges ausgehendes Format zu übersetzen Daten- und Prozessintegrationsserver als XML-Gateway Beliebige Datenquellformate zu XML zu Zielformat konvertiert (XSLT) und zwischen Sender- und Empfängersystem gerouted “Business process automation modeling and execution engine": Entwicklung und Ausführung von E-Commerce Geschäftsprozessen, wobei verschiedene Dokumente auf Server verarbeitet, weitergeleitet und zu einem einzigen Prozess zusammengeführt werden können
80
BizTalk-Mapper mit EDIFACT-Nachricht
81
BizTalk Server Application Designer
82
Process Tracking mit BizTalk Server
83
Gliederung der Technologien Frameworks Frameworks: Basistechnologien ("overall message structure") Spezifikationen für XML-Dokumentenaustausch zwischen verschiedenen Partnern innerhalb von und zwischen Branchen Gesamter Kommunikationsprozess, nicht bloße semantische Spezifikationen von Nachrichtentypen BizTalk, eCo Framework, OAGIS, ebXML, cXML, RosettaNet Functions Functions: Vorlagen für Nachrichtentypen Vorlagen für spezifische Geschäftsoperationen über Branchengrenzen, ähneln häufig EDI-Nachrichtentypen (z.B. Purchase Order, Invoice) ICE, xCBL, XML/EDI Repositories, gXML, WML Verticals: Verticals: Spezifische Anwendungen Nachrichtenaustausch innerhalb Branche bzw. Supply Chain AIML, BIOpolymerML, CML, FPML, HR-XML, DESSERT, ThML, BSML
84
BizTalk Framework BizTalk Organisation Microsoft (Steering Committee s. u.) Wichtige Mitglieder DISA, OAG, Ariba, Commerce One, SAP, Peoplesoft, Baan, J.D. Edwards & Company, Microsoft, Boeing, Merrill Lynch & Company, OAG Mitglied bei bzw. unterstützt: W3C, Oasis, cXML, eCo Framework Adressehttp://www.biztalk.org/ ProjekteBizTalk Framework Ziele Framework für den XML-basierten Austausch von Geschäftsdokumenten Integration verschiedener E-Business Anwendungen (EAI)
85
Microsoft BizTalk XML Framework XML Framework zur konsistenten Verwendung von XML-Schemata und Messaging Tags für die Integration unterschiedlicher Applikationen und Electronic Commerce Portal Portal (Schema Library, Repository) für XML-Schemata, die Geschäftsdokumente beschreiben BizTalk Server BizTalk Server organisiert Workflow
86
BizTalk: Framework Aus beliebigen XML- Geschäftsdokumenten (aufgr. eines Schemas im Portal)... werden BizTalk-Dokumente durch "BizTags" gemäß Framework,... die mit einem Transportumschlag BizTalk-Messages werden. <!– Informationen über Dokument -->
87
BizTalk Message und BizTalk Document BizTalk Document BizTalk Message Transport Envelope BizTalk Header Delivery Information Document Manifest Document Body Business Document Geschäftsdaten Geschäftsdokument, DocType* MsgID, timestamp, subject Destination (from/to) XML-Prolog, Wurzel Wohlgeformtes BizTalk-Dokument Transportumschlag
88
BizTalk-Dokument und Schema xyzzy:8 1999-01- 02T19:00:01+02:00 Purc hase Order http://www.fabrikam.com/ recv.asp mailto: foo@contoso.com..... PO Purchase Order 12345 100200300............. Quelle: Microsoft
89
BizTalk Portal XDR- konforme Schemata einstellen und herunter- laden Steering Committee für Library
90

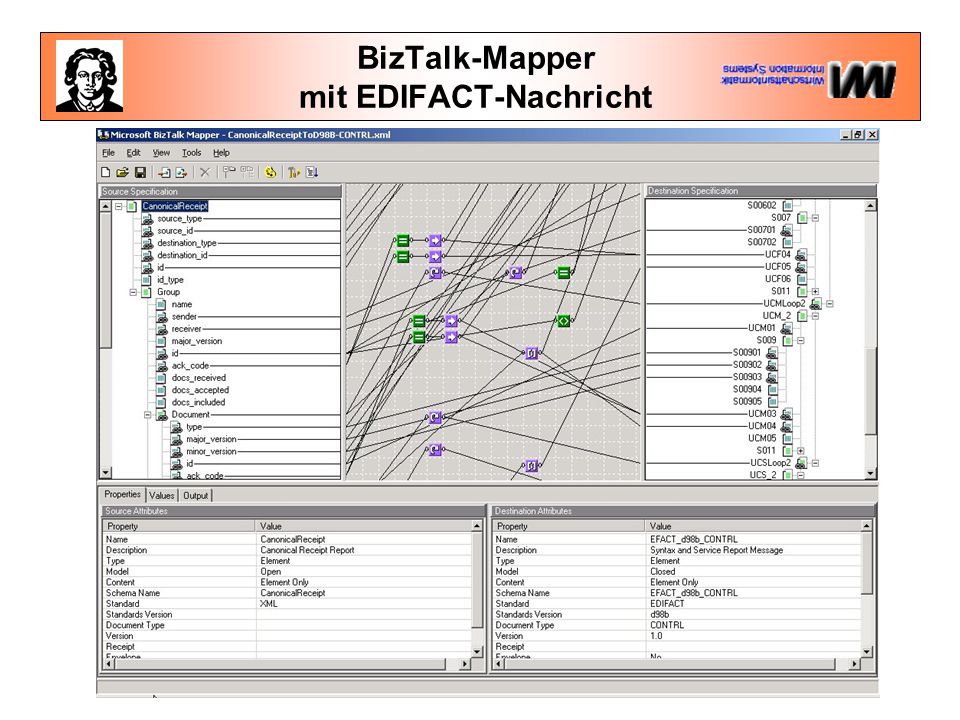

BizTalk-Mapper mit EDIFACT-Nachricht
91
BizTalk Server Application Designer
92
eCo Framework eCo Framework Working Group Organisation CommerceNet, Veo Systems Wichtige MitgliederSun, IBM, American Express, Netscape, ASC X12, Hewlett- Packard, Intel, RosettaNet, EDIFACT/CEFACT, Microsoft, Vignette, ICE Mitglied bei bzw. unterstützt: W3C, OASIS Adressehttp://www.commerce.net/projects/currentprojects/eco/ ProjekteeCo-Framework ZieleFramework für Interoperabilität zwischen XML-Anwendungen
93
eCo Framework Ziel: Die Handelspartner sollen neue Handelspartner über das Internet finden können bestimmen, ob sie Geschäfte miteinander machen wollen abgleichen, ob/wie ihre E-Commerce-Systeme miteinander kommunizieren können notwendige Änderungen für Interoperabilität in Systemen bestimmen können und - falls notwendig - Verbindung außerhalb des Internets zwischen den Systemen aufbauen könnenWeg: Beschreibung von Meta-Daten Definieren von Schnittstellen für Zugang zu bedeutenden Systemeigenschaften Stabiler Zugang zu den jeweiligen Web-Seiten der Partner... ...unabhängig von Veränderungen der Implementation, Organisation, Prozesskette
94
eCo Framework
95
http://www.commerce. net/... http://www.commerce.net/ ~bob 19990628..... http://www.mycorp.com/ eco http://www.whoever.com/~bob......... XML-Dokument nach eCo-Spezifikation
96
OAGI OAGIS (Open Applications Group Integration Specification) Organisation Open Applications Group Wichtige Mitglieder 48 Softwarefirmen, darunter Microsoft, Oracle, SAP, IBM, webMethods, OMG, OASIS, J. D. Edwards und PeopleSoft, RosettaNet Mitglied bei bzw. unterstützt: BizTalk, RosettaNet Adressehttp://www.openapplications.org/ ProjekteOpen Application Group Integration Specification (OAGIS) Version 6.2 enthält 122 XML-Dokumentenbeschreibungen für, branchenübergreifende Unternehmensprozesse. Ziele einfachere, schnellere und billigere Integration von Softwareprodukten (EAI) "to make plug and play business software a reality"
97
OAGI CONFIRM BOD 002 XXX1234YYY... 1995 12 31 17 59 00 0000 - 0500 XX141HG09 INVENTORY RECEIPT 95129945823449 EN JOE DOE 00 PROCESSED WITHOUT ER-RORS RCPT#12550699 Bestätigungsnachricht in XML (Quelle: OAG)
98

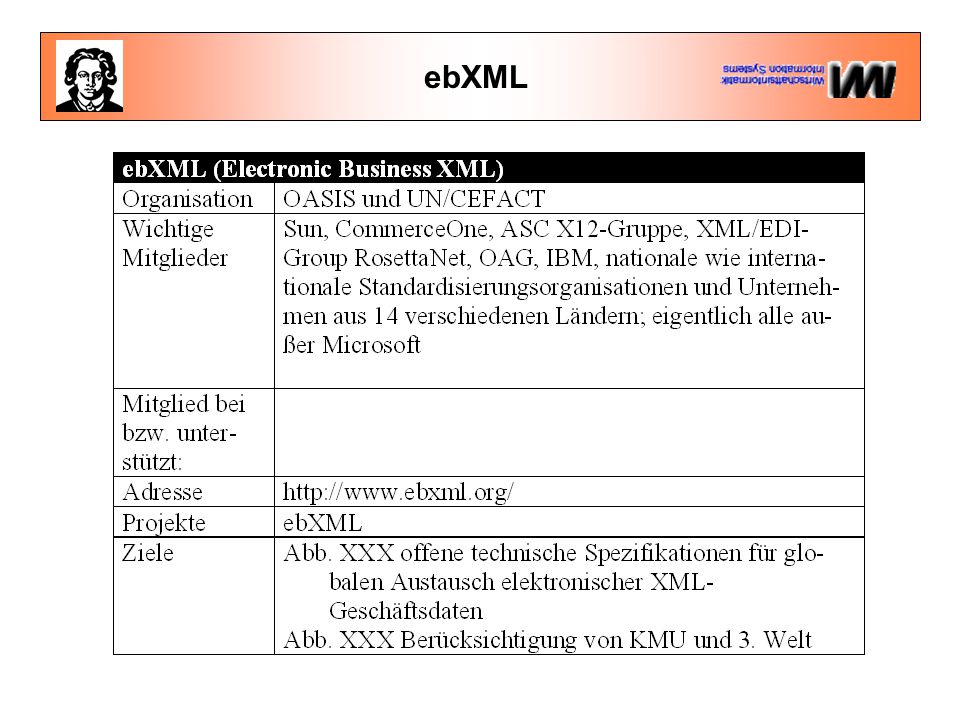

ebXML ebXML (Electronic Business XML) Organisation OASIS und UN/CEFACT Wichtige Mitglieder Sun, CommerceOne, ASC X12-Gruppe, XML/EDI-Group RosettaNet, OAG, IBM, nationale wie internationale Standardisierungsorganisationen und Unternehmen aus 14 verschiedenen Ländern; eigentlich alle außer Microsoft Mitglied bei bzw. unterstützt: Adressehttp://www.ebxml.org/ ProjekteebXML Ziele offene technische Spezifikationen für globalen Austausch elektronischer XML-Geschäftsdaten Berücksichtigung von KMU und 3. Welt
99
ebXML for creating the Next Generation 1995 gründete UN/ECE/WP.4 (Vorgänger von UN/CEFACT) ein Komitee zur Untersuchung verfügbarer Technologien "for creating the Next Generation" für den elektronischen Geschäftsdatenaustausch ebXML ist die auf BPM, Objektorientierung, gemeinsamen Geschäftsobjekten, UML, UMM und XML aufbauende B2B-Vision von UN/CEFACT Die ebXML Spezifikationen sollen vollständig kompatibel zu allen W3C Standards sein Interoperabilität zwischen ebXML-kompatiblen Anwendungen herstellen einen gangbaren und effizienten Übergang von traditionellen EDI- Systemen und den unterschiedlichen XML-basierten E-Business Standards bieten bei anerkannten Standardisierungsgremien als internationaler Standard eingereicht werden
100
UDDI UDDI (Universal Description, Discovery, and Integration Project) Organiation IBM, Microsoft, Ariba Wichtige MitgliederÜber 100 Unternehmen aus den Bereichen Hard- und Software, Marktplätze und E-Business Mitglied bei bzw. unterstützt: Adressehttp://www.uddi.org ProjekteUDDI Ziele Plattformunabhängiges, offenes Framewprk zur Beschrteibung von Web-Services sowie zur Identifizierung von Partnern und der Integratzion von B2B-Prozessen über das Internet
101
UDDI UDDI ist ein "globales, plattformunabhängiges, offenes Framework", mit dessen Hilfe Unternehmen Partner finden können, definieren, wie mit diesen über das Internet interagiert werden soll, global Informationen bereitstellen und nutzen können " A Web services framework and public registry will enable buyers and sellers and marketplaces around the world to share information, to connect Web services at low cost, to support multiple standards, and to prosper in the new digital economy."
102
cXML cXML (Commerce XML) Organiation Ariba Technologies Wichtige MitgliederAMD, Ariba, Cisco Systems, Microsoft, POET, Philips, USWEST, VIGNETTE, VISA, webMethods Mitglied bei bzw. unterstützt: W3C Adressewww.cxml.org ProjekteSpezifikation 1.1 (04/2000) Ziele Einfache und effiziente B2B Prozesse (E-Procurement) einfache XML Struktur auf der Basis von Geschäftsprozessen
103
cXML 12.34 Cisco Corpora-tion Joe Smith Mailstop M- 543 123 Anystreet Sunnyvale CA 90489 US...... Anything well formed in XML can go here.
104
RosettaNet Organiation RosettaNet Wichtige MitgliederASC X12-Gruppe, OAG, OBI, Schenker, Sun, 3Com, Microsoft, Netscape, IBM, Siemens, SAP Mitglied bei bzw. unterstützt: W3C Adressehttp://www.rosettanet.org Projekte"Master Dictionary" für Produkte, Partner und Geschäftstransaktionen "Implementation Framework" (PIP) Ziele Schnittstellen für den elektronischen Handel Basis zur Angleichung der Geschäftsprozesse aller Wertketten in der IT-Branche
105

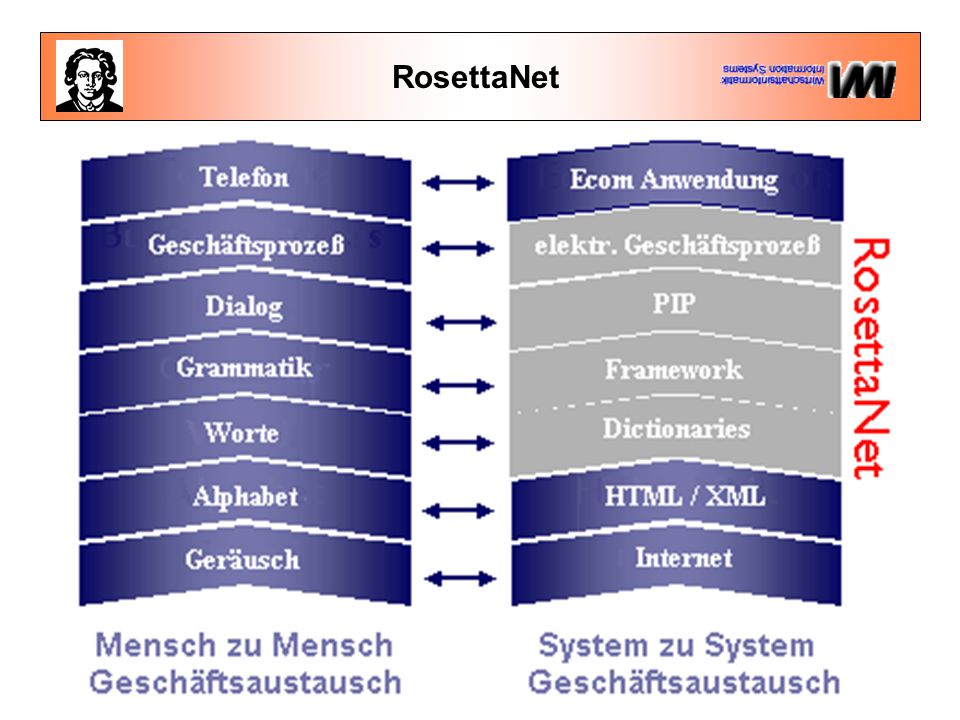

RosettaNet
106
Menschen (Server) benutzen Buchstaben (XML/HTML). Es fehlt: Wörterbücher (dictionaries) Rahmenwerk (framework) Schnittstelle für Prozesse zwischen Partnern (Partner Interface Processes - PIP) elektronische Geschäftsprozesse "Master Dictionary" definiert Eigenschaften für Produkte, Partner und Geschäftstransaktionen Master Dictionary und Implementation Framework (Austauschprotokolle) unterstützen E-Business-Dialog (PIP) PIPs sind Basis zum Angleichen der Geschäftsprozesse der Supply-Chains im Bereich Electronic Components und Information Technology
107
XML/EDI XML/EDI Group Organisation XML/EDI Group Wichtige MitgliederSun Microsystems, Microsoft, POET, AT&T, DataChannel, stratEDI, IBM, GEIS, Mitglied bei bzw. unterstützt Adressehttp://www.xmledi.com/ ProjekteXML/EDI-Framework Ziele XML/EDI Rückwärtskompatibilität
108
XML/EDI-Framework Edi-zu-XML (100%ige Rückwärtskompatibilität) organisatorische Infrastruktur aus fünf Basistechnologien Semantik EDI (Semantik aus EDIFACT und ANSI X12) Verarbeitungsregeln Templates (Verarbeitungsregeln/Prozesslogik für die ausgetauschten Daten) Agenten (interpretieren Templates und setzen Aufgaben um) Repositories (öffentlich zugängliche, elektronische Wörterbücher: Bedeutung und Definition von EDI- Elementen)
109
XML/EDI XML/EDI-Pilotprojekt Organisation CEN/ISSS (Europäischen Komitee für Normung (CEN), Information Society Standardization System (ISSS) des CEN-Workshops "Eletronic Commerce"). Wichtige Mitglieder60 meist europäische institutionelle Mitglieder Mitglied bei bzw. unterstützt Adressehttp://www.cenorm.be/isss/workshop/ec/xmledi/isss- xml.htmlhttp://www.cenorm.be/isss/workshop/ec/xmledi/isss- xml.html. ProjekteXML/EDI-Framework Ziele XML/EDI Rückwärtskompatibilität
110
XML/EDI-Pilotprojekt Ziel: bis März 2001 die Eignung von XML für elektronischen Datenverkehr, wie er bislang mit EDI stattfindet, prüfen Zielgruppe: kleine und mittelständische Unternehmen Basis: SimplEDI
111
xCBL Common Business Library (CBL) Organisation CommerceNet, Veo Systems Wichtige Mitglieder Microsoft BizTalk, OASIS, CommerceNet, eCo Framework Project and Working Group. Mitglied bei bzw. unterstützt: BizTalk, W3C, eCo, ebXML, OASIS Adressehttp://www.commerceone.com/xml/cbl/docs/reference.html http://www.commerceone.com/solutions/xml/cbl/cbl.htm ProjekteCBL Ziele Interoperabilität zwischen XML-Anwendungen Bausteine und Dokumentenframework für Electronic Commerce
112
xCBL EDI-Standards als Grundlage Ausgangspunkt UNSMs (United Nations Standard Messages) von EDIFACT-Standards und die Transaction Sets aus ANSI X12 (insb. EANCOM und SIMPL-EDI) xCBL 2.0 enthält Definitionen für Bestellung Bestellungsbestätigung Bestellstatus Anfrage Bestellstatus Antwort Verfügbarkeitsanfrage Verfügbarkeitsantwort Preisanfrage Preisübermittlung Rechnung Produktkatalog Produktkatalogaktualisierung
113
xCBL 19990517.............../Supplier> 1 SKU123 10 EA 13.95... 328.50 8. 2 Santa Cruz County 26.947 328.50 355.437 Rechnung in xCBL
114
DIN/dedig DIN Organisation Deutsches Institut für Normung Mitglied bei bzw. unterstützt: DEDIG, ISO, UN/CEFACT, W3C W3C, Oasis, cXML Mitglieder69 Adressewww.din.de ProjekteEDIFACT, XML/DTD Normung Ziele Entwicklung, Pflege und Verabschiedung technischer & semantischer Regeln für EDIFACT; EDIFACT- Nachrichten. Sicherstellung der Vertretung in regionalen und internationalen Arbeitsgruppen (EBES, CEFACT und ISO). Durchführung anwenderspezifischer EDIFACT-Projekte
115
Nicht die Stärksten überleben, sondern die Anpassungsfähigsten Charles Darwin
116
XML http://xml.cnec.org Das „Competence Center XML“ am Institut für Wirtschaftsinformatik der J. W. Goethe-Universität in Frankfurt
117
Information and Content Exchange Protocol (ICE) Protokoll zum Austausch webbasierter Informationen (Inhalte von Webseiten) ausschließlich B2B Teilnehmer: Syndicator (Informationslieferant) Subscriber (Informationskunde)
118
Beispiel zu ICE Online News.de Syndicator Subscriber Börse.deWetter.dePC Hersteller ICE KKKKKKKK WWW
119
Das request/response Modell jede Operation beruht auf request/response Modell im Ruhezustand immer gerade Anzahl von Nachrichten
120
<ice-payload payload-id="2000-06-04T11:10:23@xyz.com" timestamp="11:10:23,449" ice.version="1.0"> <ice-sender sender-id="0815-0815-0815-0815" name="Online-News.de" role="subscriber"/> Acme Ray Gun ICE System, V0.9beta Request Nachricht
121
<ice-payload payload-id="2000-06-04T12:32:45@nr3.com" timestamp="12:32:45,31416” ice.version="1.0"> <ice-sender sender-id="007-007-007-007” name="Wetter.de” role="syndicator"/> OS X Aqua ICE Processor, V17 patch 9 <ice-code numeric="200” phrase="OK" message-id="2000-06-04T11:10:23@xyz.com-1"> Response Nachricht
122
ICE-Operationen Subscription Management Informationen über Häufigkeit, Zeitpunkte, Gültigkeitsdauer für Inf.-Austausch Data Delivery Kernstück, Auslieferung der im Subscription Management festgelegten Daten Event Logs dreistellige HTTP-Meldungen Miscellaneous Protocol Operations Informationen in ICE-Dokument oder per URL
123
XML „1999 was the year that XML stepped away from its research background and became a real technology. Now it's got the support of the software vendor community, as well as the user community, who've proven its usefulness in their strategic projects“ --Phil Costa, Giga Information Group
124
Die Zukunft Offene, flexible Standards Einfache Lösungen Outsourcing von Kompatibilitätsproblemen Standardisierungsorganisationen Co-opetition Business-Babel? ... und die langweilige Zukunft von XML "Low-level and ubiquitous... essentially the ASCII of the Web" Tim Bray zur Zukunft von XML
125
Anhang
126
WAP (WML) Verschmelzung Telefon/Daten, mobile Netze Mobilfunk: Darstellung, Eingabemöglichkeiten Bandbreite Wireless Markup Language (WML) aus 35 Elementen und entsprechenden Attributen
127
WML Cards und Decks <!DOCTYPE wml PUBLIC “-//WAPFORUM//DTD WML 1.1/EN” “http://www.wapforum.org/DTD/wml_1.1.xml”>......
128
WML Formulare: Referenzierbare Zustandsvariable in Endgerät (HTML: Inhalte über Server weitergegeben) – –Die Bestellnummer ist $bestellnummer WMLScript Zusätzliches Zustandsmodell, Ausführungsmodell Zukunft: XHTML Basic?
129
Open Trading Protocol (OTP) B2C-Protokoll zahlungssystemunabhängig Mitglieder des OTP Konsortiums: IBM, Oracle, Sun Microsystems, Cyber Cash etc. aktuelle Version: 1.0
130
OTP Teilnehmer Kunde HändlerLieferant Finanzdienst leister Kundendienst leister
131

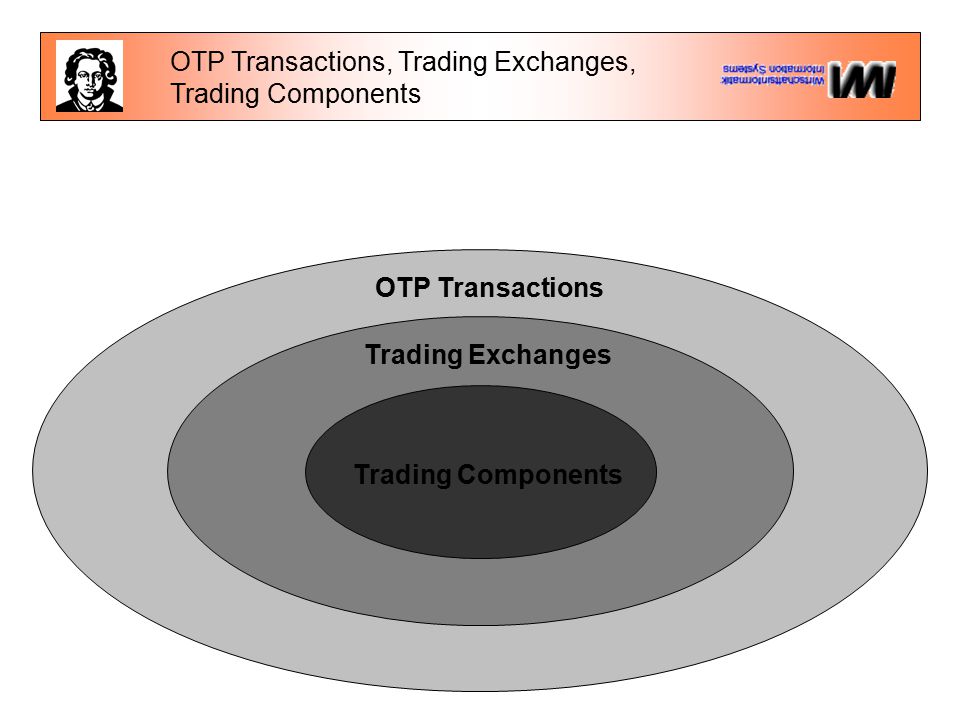

OTP Transactions OTP Transactions, Trading Exchanges, Trading Components Trading Exchanges Trading Components
132
Beispiel zu OTP Transactions, Trading Exchanges, Trading Components: Kauf (Purchase) = Offer Exchange + Payment Exchange OTP TransactionTrading Exchanges Trading ExchangeTrading Components Offer Exchange = Order Component + Pay Amount Component
133
Aufbau einer OTP Nachricht OTP Message Trans Ref Block Trans Id. Comp. Msg.Id. Comp. Signature Block Signature Certificate Trading Block Component Trading Block Component
134
XML http://xml.cnec.org Das „Competence Center XML“ am Institut für Wirtschaftsinformatik der J. W. Goethe-Universität in Frankfurt
