1 Beijing Dreischluchten-Projekt Jangtse Wasserwirtschaftliche Mehrzweckanlage am Jangtse „Dreischluchten-Projekt“ ZusammenarbeitSchweiz – China

2 Chonging Wuhan Yichang Shanghai Nanjing Hubei Province Hunan Province Sichuan Province Jangtse Hanjiang Dongting See Poyiang See Xiangjiang Zishui Yuanjiang Lishui Minjiang Jialing Dreischluchten Sperre Jangtse 200 km Länge = 6‘000 km (2‘700 km schiffbar) Jahresabfluss= 451 Mrd m 3 (Rhein: 33 – 70 Mrd m 3 ) Wasserwirtschaftliche Mehrzweckanlage am Jangtse „Dreischluchten-Projekt“

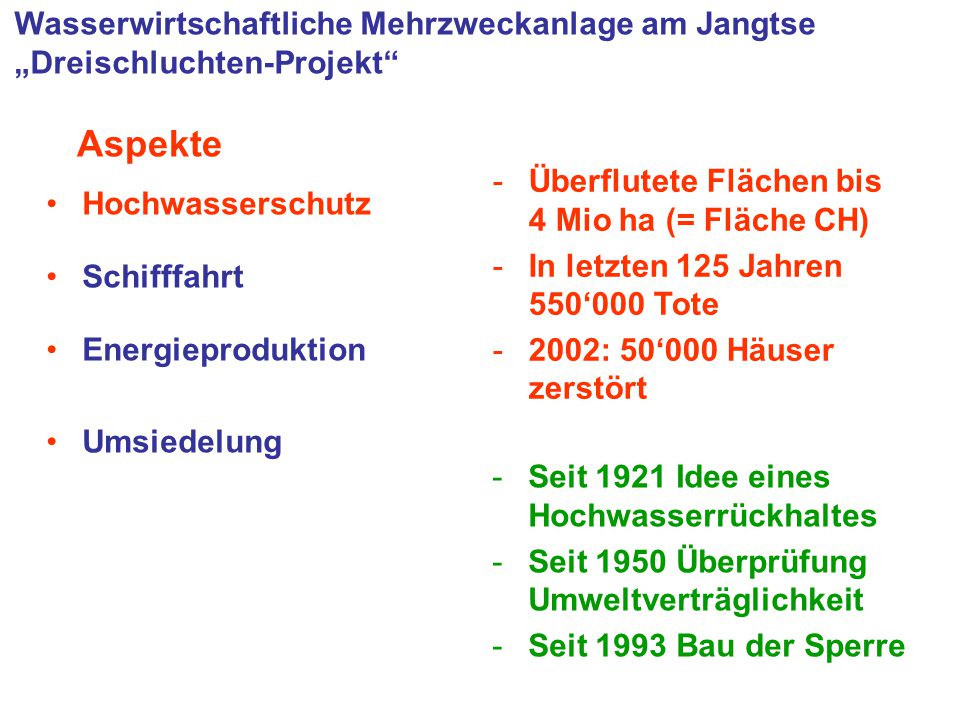

3 Aspekte Hochwasserschutz Schifffahrt Energieproduktion Umsiedelung -Überflutete Flächen bis 4 Mio ha (= Fläche CH) -In letzten 125 Jahren 550‘000 Tote -2002: 50‘000 Häuser zerstört -Seit 1921 Idee eines Hochwasserrückhaltes -Seit 1950 Überprüfung Umweltverträglichkeit -Seit 1993 Bau der Sperre Wasserwirtschaftliche Mehrzweckanlage am Jangtse „Dreischluchten-Projekt“

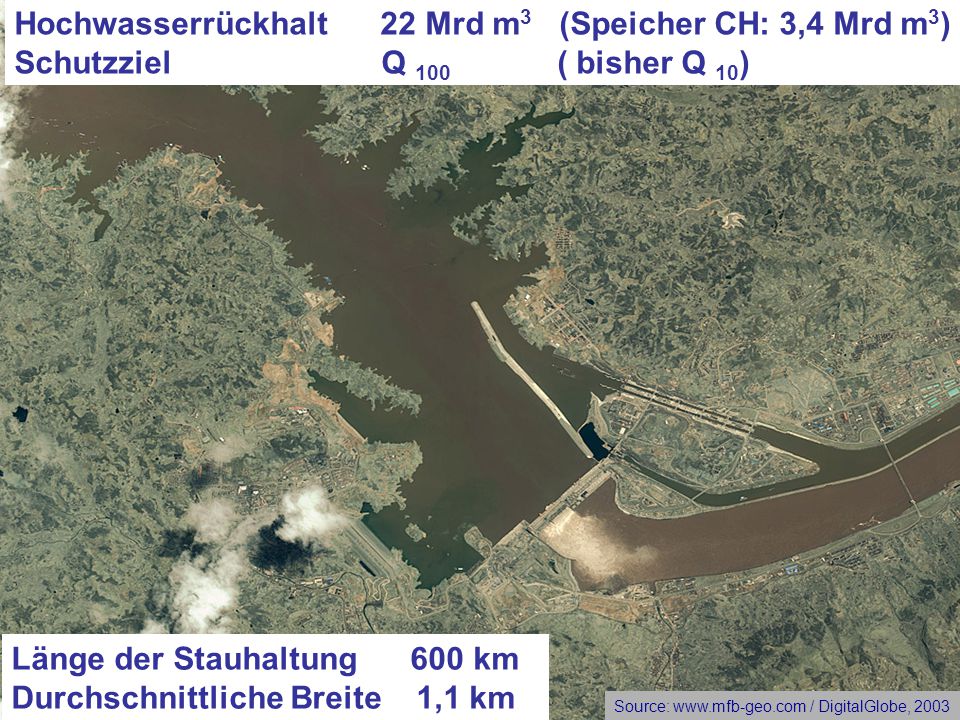

4 Source: / DigitalGlobe, 2003 Hochwasserrückhalt 22 Mrd m 3 (Speicher CH: 3,4 Mrd m 3 ) Schutzziel Q 100 ( bisher Q 10 ) Länge der Stauhaltung 600 km Durchschnittliche Breite 1,1 km

5 Hochwasserentlastung 483 m 23 Grundablässe (7 x 9 m) Kronenhöhe 185 m ü.M. (sichtbar ca. 125 m) Kronenlänge 2‘300 m (Dixence 284 m)

6 Source: / DigitalGlobe, 2003 Abflusskapazität 106‘000 m 3 /s Feststofftransport ist gewährleistet

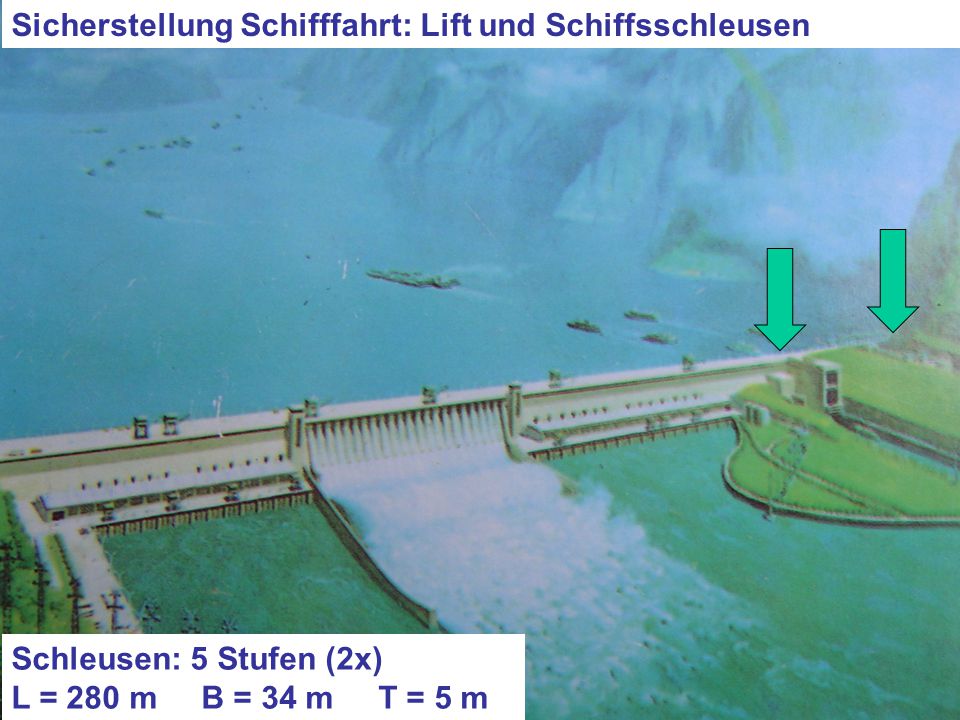

7 Sicherstellung Schifffahrt: Lift und Schiffsschleusen Schleusen: 5 Stufen (2x) L = 280 m B = 34 m T = 5 m

8 Kapazitätserhöhung von jährlich 10 mio auf 50 mio Tonnen Kosteneinsparung 35%

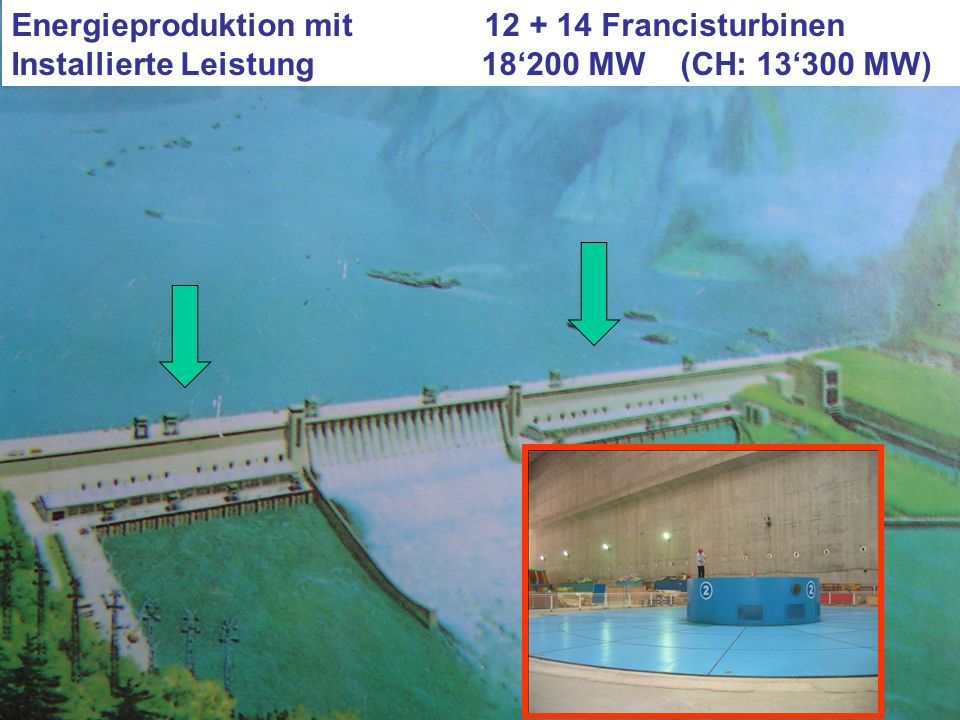

9 Energieproduktion mit Francisturbinen Installierte Leistung 18‘200 MW (CH: 13‘300 MW)

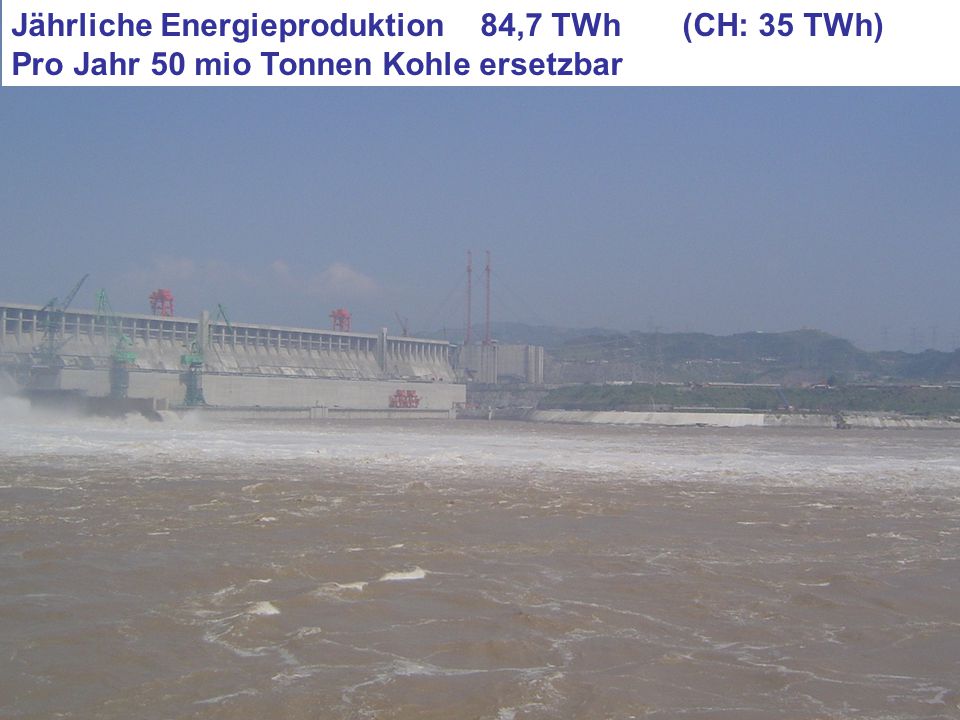

10 Jährliche Energieproduktion 84,7 TWh (CH: 35 TWh) Pro Jahr 50 mio Tonnen Kohle ersetzbar

11 Gefährdete Menschen über 30 Mio Erforderliche Umsiedelungen 1,3 Mio

12 Beitrag Schweiz: Verbesserung Abflussvorhersage

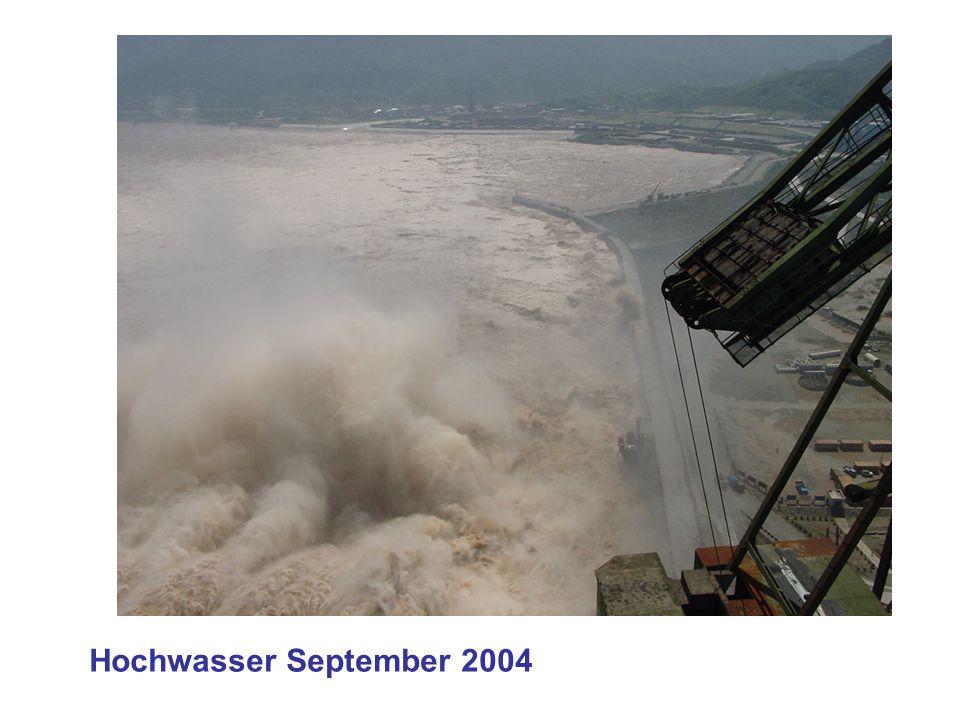

13 Hochwasser September 2004

14
