Sicherheitstechnische Anforderungen an Gasschmiedeöfen und Transport von Gasflaschen in Schmiedefahrzeugen Reik Weber, Tagung Berlin 2013.

Ähnliche Präsentationen


Präsentation zum Thema: "Sicherheitstechnische Anforderungen an Gasschmiedeöfen und Transport von Gasflaschen in Schmiedefahrzeugen Reik Weber, Tagung Berlin 2013."—  Präsentation transkript:

1 Sicherheitstechnische Anforderungen an Gasschmiedeöfen und Transport von Gasflaschen in Schmiedefahrzeugen Reik Weber, Tagung Berlin 2013

2 Schmiedeofen Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

3 Schutzeinrichtungen am Gasschmiedeofen 1.Druckminderer 2.Schlauchbruchsicherung 3.Sichere Zündeinrichtung 4.Flammrückschlagsicherung 5.Sicherung gegen Flammabriss Reik Weber, Tagung Berlin 2013

4 Druckminderer und Schlauchbruchsicherung Reik Weber, Tagung Berlin 2013 Bildquelle: BGI 645

5 Flaschenanschluss 11-kg-Flasche Reik Weber, Tagung Berlin kg-Flasche Bildquelle: BGI 645

6 Schlauchbruchsicherung II Reik Weber, Tagung Berlin 2013 Bildquelle: BGI 645

7 Flammrückschlagsicherung Reik Weber, Tagung Berlin 2013 Bildquelle: BGI 645

8 Angaben auf dem Schlauch ISO 3821 – 2 MPa (20 bar) – 10 – XYZ – 13 Norm höchster Betriebsdruck in MPa und bar in Klammern Schlauchdurchmesser Hersteller Herstellungsjahr Die Verwendungsdauer ist auf acht Jahre beschränkt! Reik Weber, Tagung Berlin 2013

9 Schlauchverbindungen! Reik Weber, Tagung Berlin 2013 Bildquelle: BGI 645

10 Zündeinrichtung Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

11 Schlauchfarbe egal ? Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

12 Schlauchbefestigung egal? Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

13 Alternative: Gasanlage Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

14 Fahrzeugexplosion Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

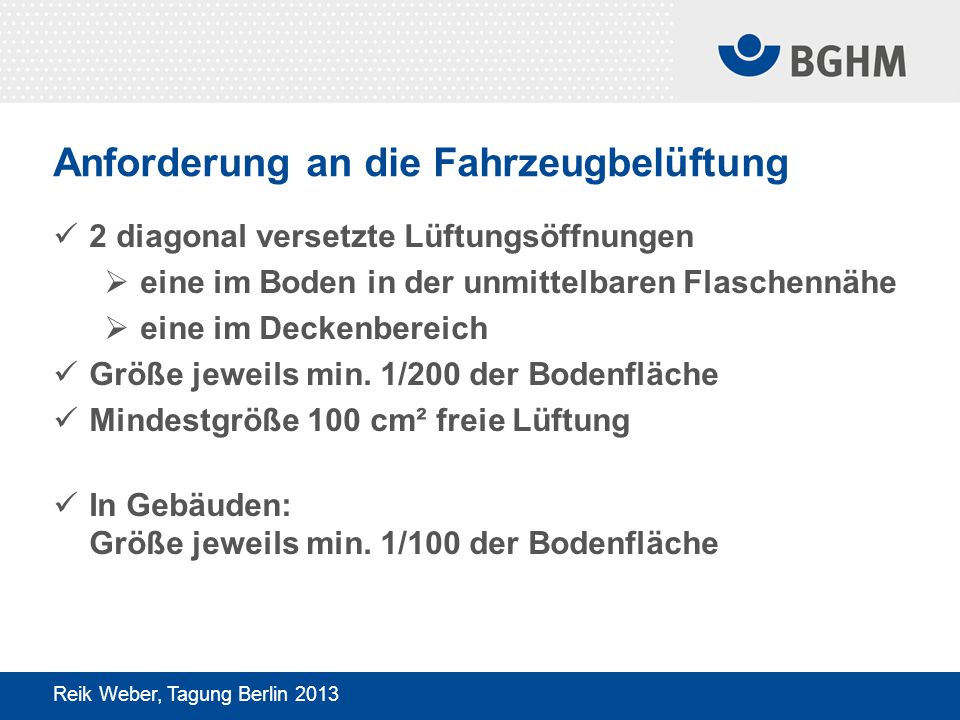

15 Anforderung an die Fahrzeugbelüftung 2 diagonal versetzte Lüftungsöffnungen  eine im Boden in der unmittelbaren Flaschennähe  eine im Deckenbereich Größe jeweils min. 1/200 der Bodenfläche Mindestgröße 100 cm² freie Lüftung In Gebäuden: Größe jeweils min. 1/100 der Bodenfläche Reik Weber, Tagung Berlin 2013

16 Fahrzeugbelüftung Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

17 Negativbeispiel: Was ist hier alles verkehrt? Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

18 Hier alles richtig? Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

19 Flaschensicherung Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

20 Flaschenlagerung Reik Weber, Tagung Berlin 2013 Bildquelle: BGHM

21 Kontakt Reik Weber Präventionsdienst Hannover 0511 – 8118 – Reik Weber, Tagung Berlin 2013
