1 CASTOR "cask for storage and transport of radioactive material"

2 Übersicht: Allgemeines Typen Aufbau Sicherheitstests Kritik Strahlenbelastung durch Castor-Behälter Gegner

3 Allgemeines In Deutschland entstehen c.a. 400 Tonnen Atommüll pro Jahr, in Form von abgebrannten Brennelementen Sie werden zur Wiederaufbereitungsanlagen, wie z.B. nach La Hague in Frankreich gebracht

4 Typen: Für Transport und Zwischenlagerung vor, CASTOR V/19 (für 19 Brennelemente aus Druckwasserreaktoren ) CASTOR V/52 (für 52 Brennelemente aus Siedewasserreaktoren ) und nach der Wiederaufbereitung: CASTOR HAW 20/28 CG (für 28 Kokillen: Behälter für hoch radioaktiven Abfall der bei der Wiederaufbereitung entsteht ) Es handelt sich hier um Typ-B-Verpackungen: Dies sind Brennelementbehälter, die zum Transport und Aufbewahrung von radioaktiven Stoffen verwendet werden. Sie werden auf LKW`s, Zügen und Schiffen transportiert.

5 Aufbau 6m Länge; 2.5m Durchmesser; 45cm Wandstärke Tonnen Leergewicht Material: Gusseisen mit Kugelgraphit Kühlrippen kühlen die Innenhülle auf 85 °C (Temperatur der Brennstäbe: 400 °C )

6

7 Castor V/19 Tragkorb

8 Sicherheitstests Typ-B-Verpackungen müssen so ausgelegt sein, dass selbst bei schweren Unfällen keine radioaktiven Stoffe aus der Verpackung in die Umwelt gelangen können. Sie müssen aufgrund der internationalen Transportbestimmungen folgenden Prüfungen standhalten: -Aufprall aus 9 m Höhe auf eine unnachgiebige Betonplatte -Aufprall aus 1 m Höhe auf einen 15 cm dicken Stahldorn -Feuer (30 Minuten bei 800 °C) -Druck von 20 m Wassertiefe über acht Stunden -Druck von 200 m Wassertiefe über eine Stunde Weitere Tests: - 600m freier Fall auf Wüstenboden - Zusammenstoß mit einer Lokomotive bei 130 km/h

9 Kritik Für die Tests wurden leere Behälter verwendet Viele Versuche wurden mit verkleinerten Behältern durchgeführt Viele Tests liefen nur theoretisch ab Weitere Szenarien - Bei Brückenüberquerungen werden die 9m überschritten - Bei einem Brand in einem Tunnel verursacht z.B. von einem Tanklastzug wäre der Behälter länger als 30min einer höheren Temperatur als 800 °C ausgesetzt

10 Strahlenbelastung durch Castor- Behälter Beim Transport von bestrahlten Brennelementen oder radioaktiven Abfällen mit Castor-Behältern entstehen selbst bei einem sehr hohen Transportaufkommen kaum gesundheitliche Gefahren für die Bevölkerung. Sicherheitsanalysen zufolge liegt die in so einem Höchstfall auftretende jährliche Strahlenbelastung bei ungefähr 0,01 Millisievert. Der zulässige Grenzwert liegt bei einem Millisievert pro Jahr, die im maximalen Fall auftretende Belastung liegt demnach hundertfach unter dem gesetzlich festgelegtem Grenzwert. Zum Vergleich: Die Belastung durch natürliche Strahlung liegt bei 2,1 Millisievert pro Jahr.

11 Gegner Sie gehen gegen die Transporte in Form von… Demonstrationen Sitzblockaden Berichten über Horrorszenarien …vor

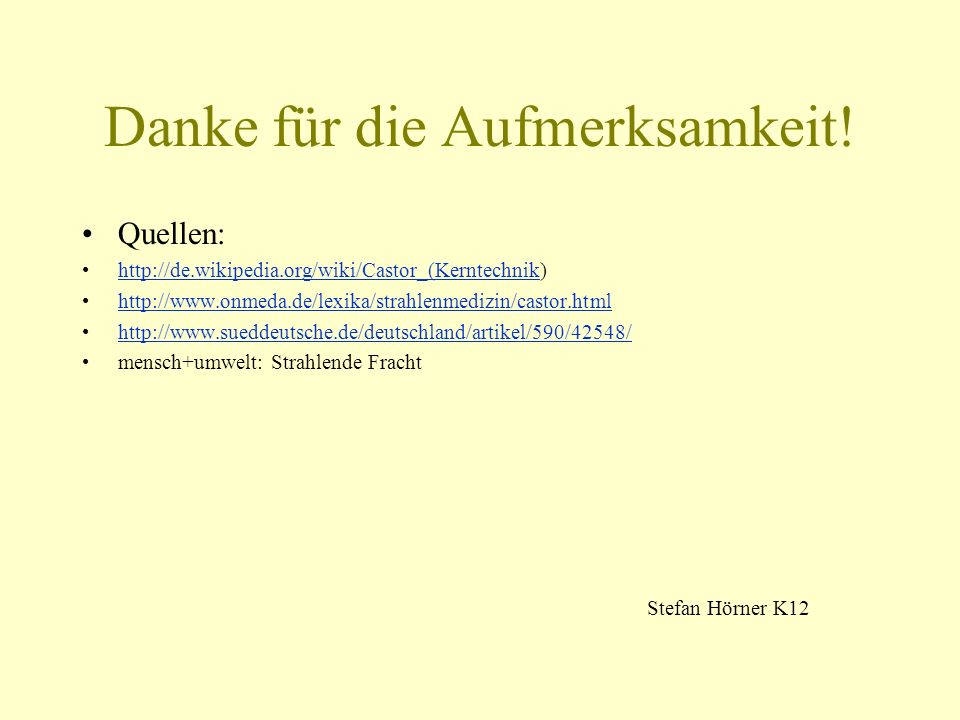

12 Danke für die Aufmerksamkeit! Quellen: mensch+umwelt: Strahlende Fracht Stefan Hörner K12
